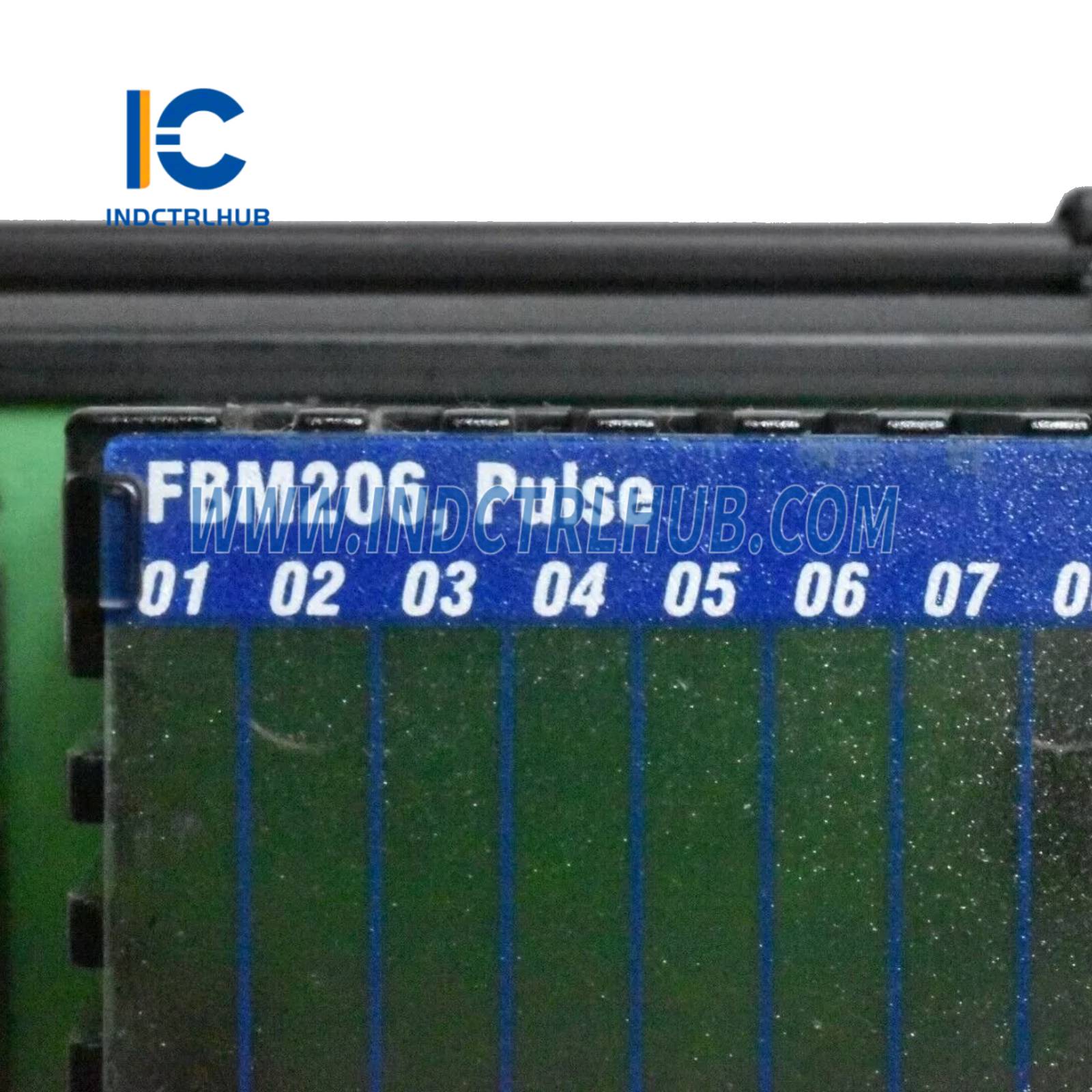

Módulo de Entrada de Pulso Foxboro FBM206 P0916JQ

Fabricante

Foxboro

Número do modelo

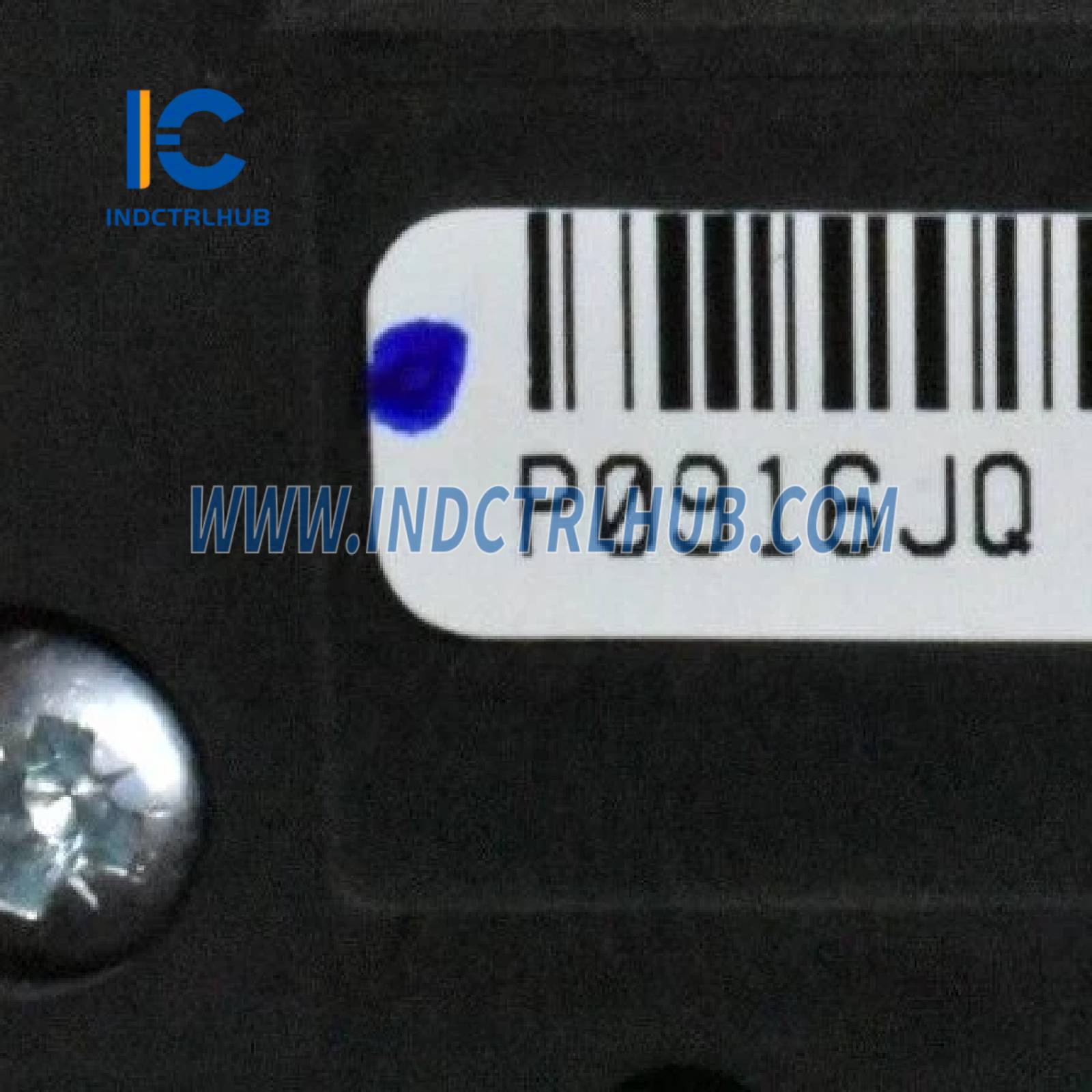

FBM206 P0916JQ

Tipo de módulo

Módulo de entrada de pulso

Descrição

Módulo de entrada de pulso de 8 canais que aceita sinais de pulso de 2 fios de vários sensores (por exemplo, medidores de turbina, vórtice, contatos de estado sólido/eletromecânicos).

Temperatura de Operação

-20 a +70°C (-4 a +158°F)

Temperatura de armazenamento

-40 a +70°C (-40 a +158°F)

Umidade operacional

5 a 95% UR (não condensante)

Umidade de armazenamento

5 a 95% UR (não condensante)

Altitude operacional

-300 a +3.000 m (-1.000 a +10.000 pés)

Altitude de armazenamento

-300 a +12.000 m (-1.000 a +40.000 pés)

Contaminação

Classe G3 (Severo) conforme ISA S71.04 / EIA 364-65 Classe III

Vibração

7,5 m/s² (0,75 g), 5 a 500 Hz

Montagem

Na base modular (trilho DIN, rack de 19” ou estrutura de conversão da Série 100)

Peso do módulo

Aprox. 284 g (10 oz)

Peso TA - Compressão

Aprox. 181 g (0,40 lb)

Peso TA - Aba do Anel

Aprox. 249 g (0,55 lb)

Dimensões do módulo

102 mm A × 45 mm L × 104 mm P (114 mm A incl. abas)

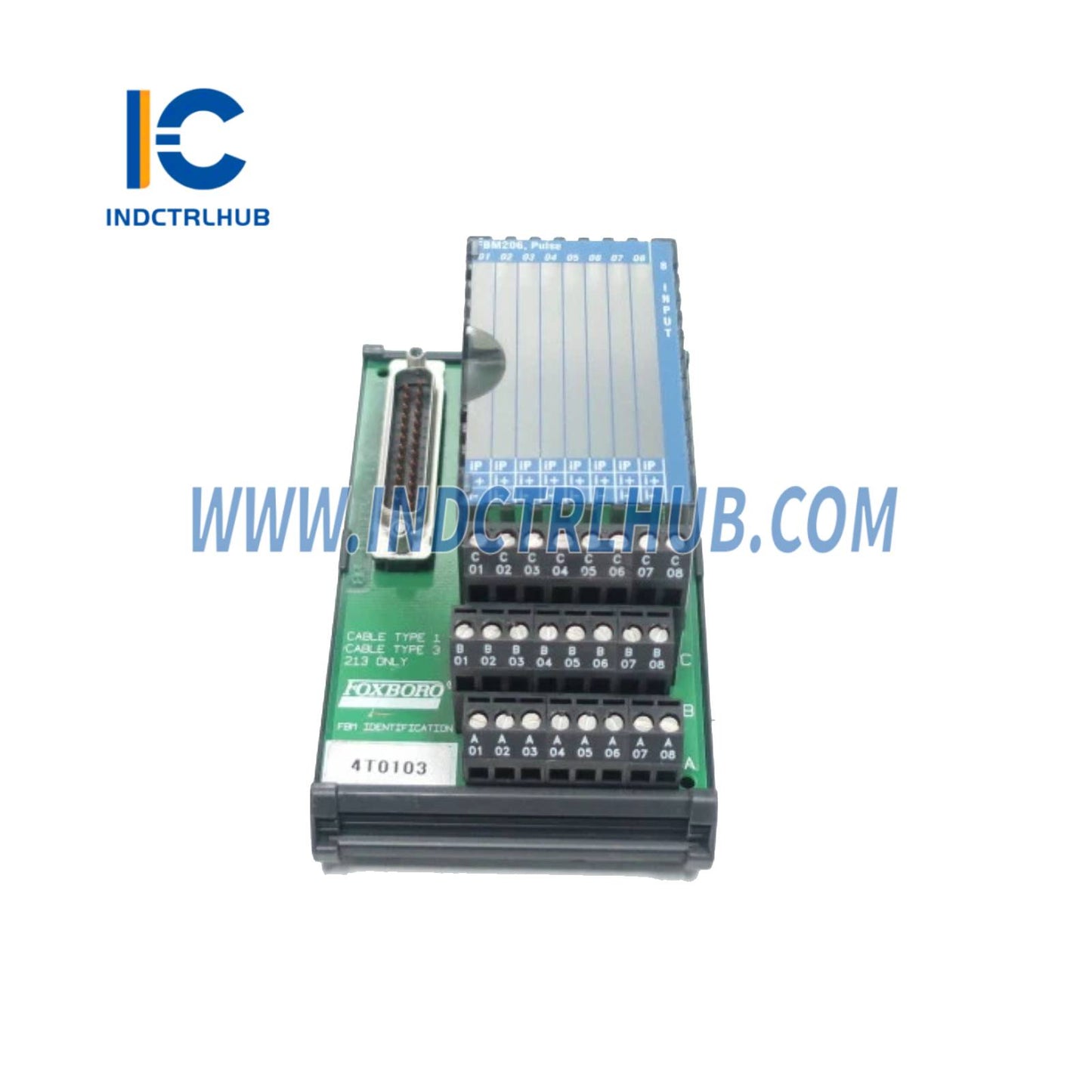

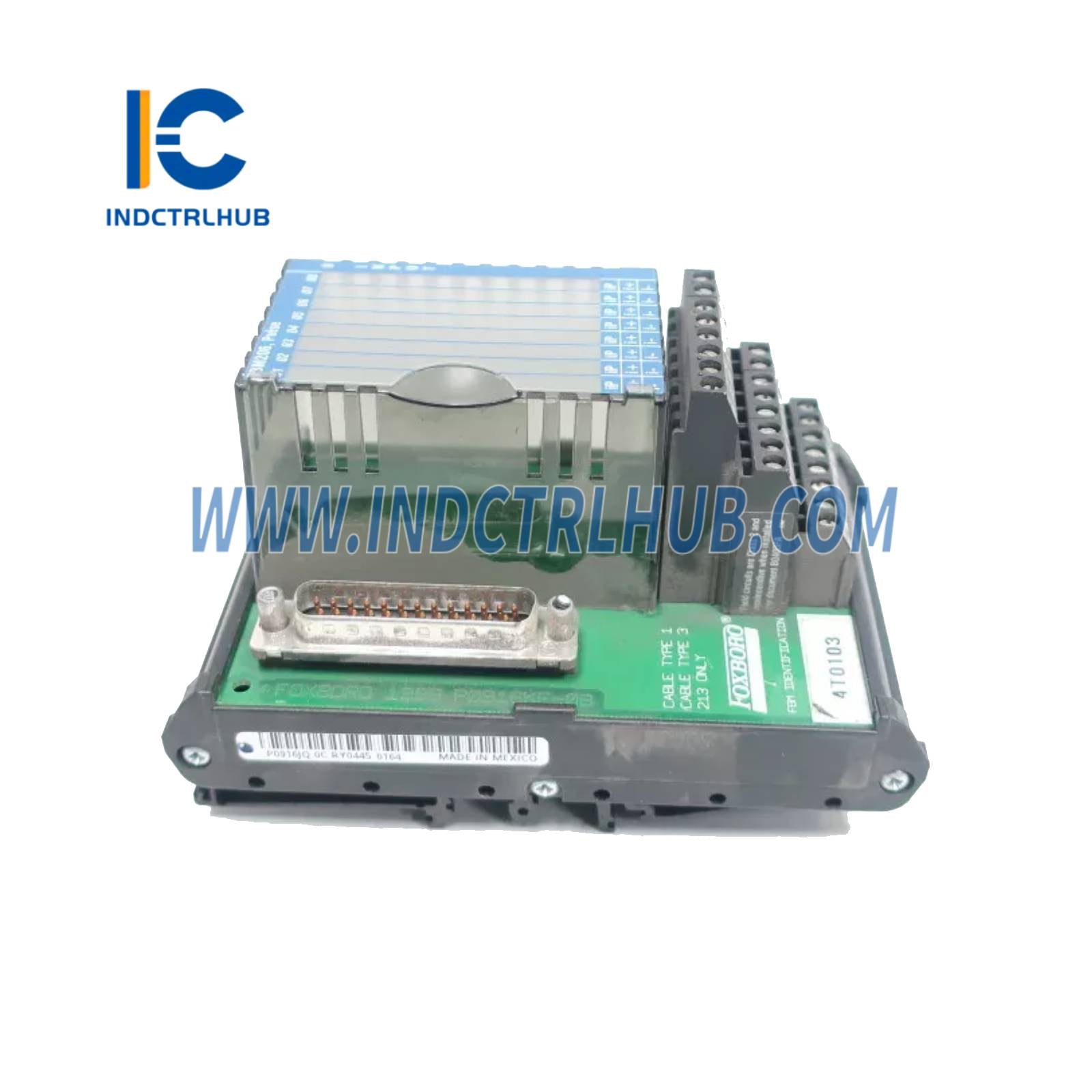

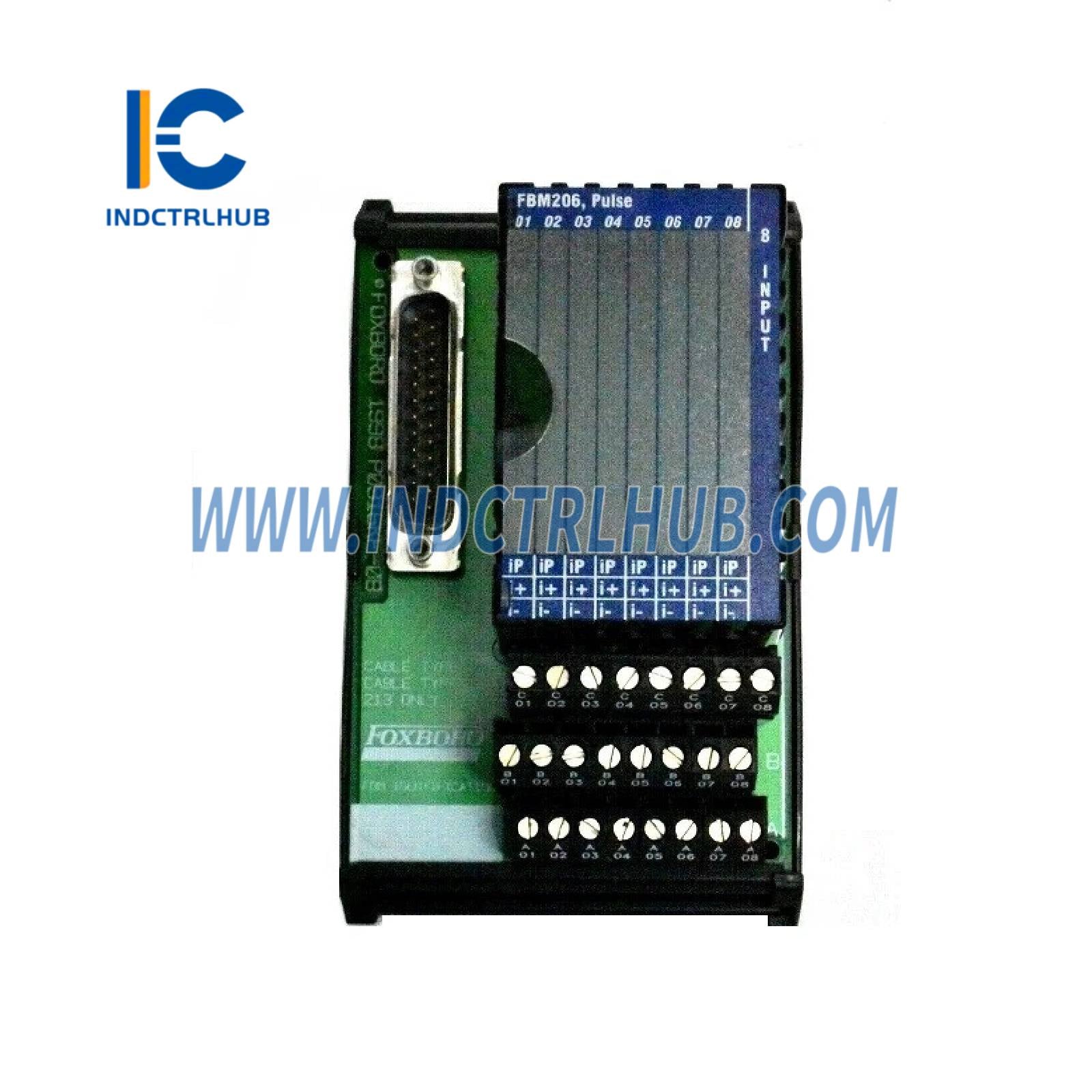

Conjunto de Terminação

Montável em trilho DIN; compatível com trilhos de 32 mm e 35 mm

Construção - TA

Poliamida (PA); tipos de Compressão ou Anel de Olhal

Comprimento do cabo

Até 30 m (98 pés)

Materiais do cabo

Poliuretano ou LSZH

Tipo de Cabo de Terminação

Tipo 1

Conexão da Placa Base ao TA

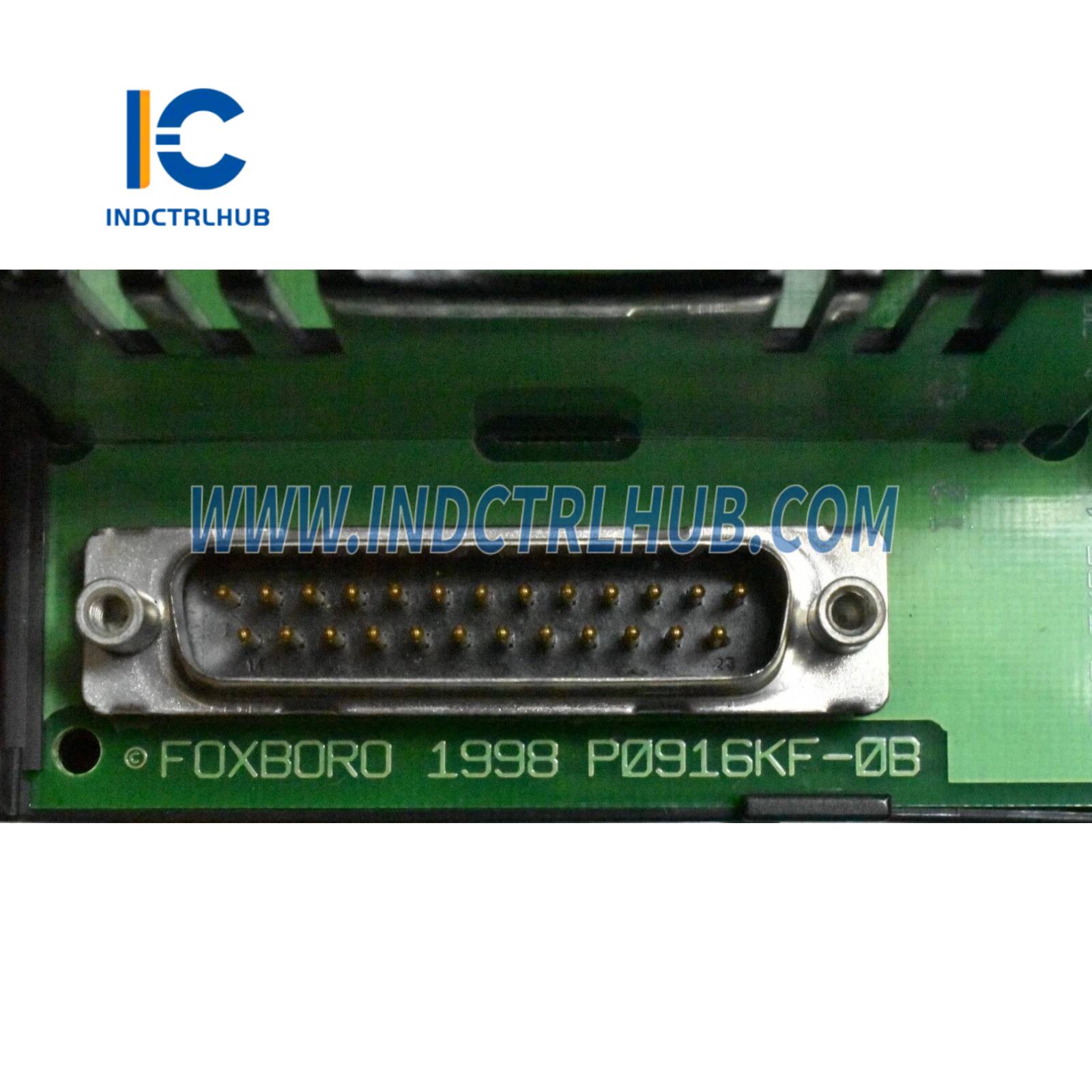

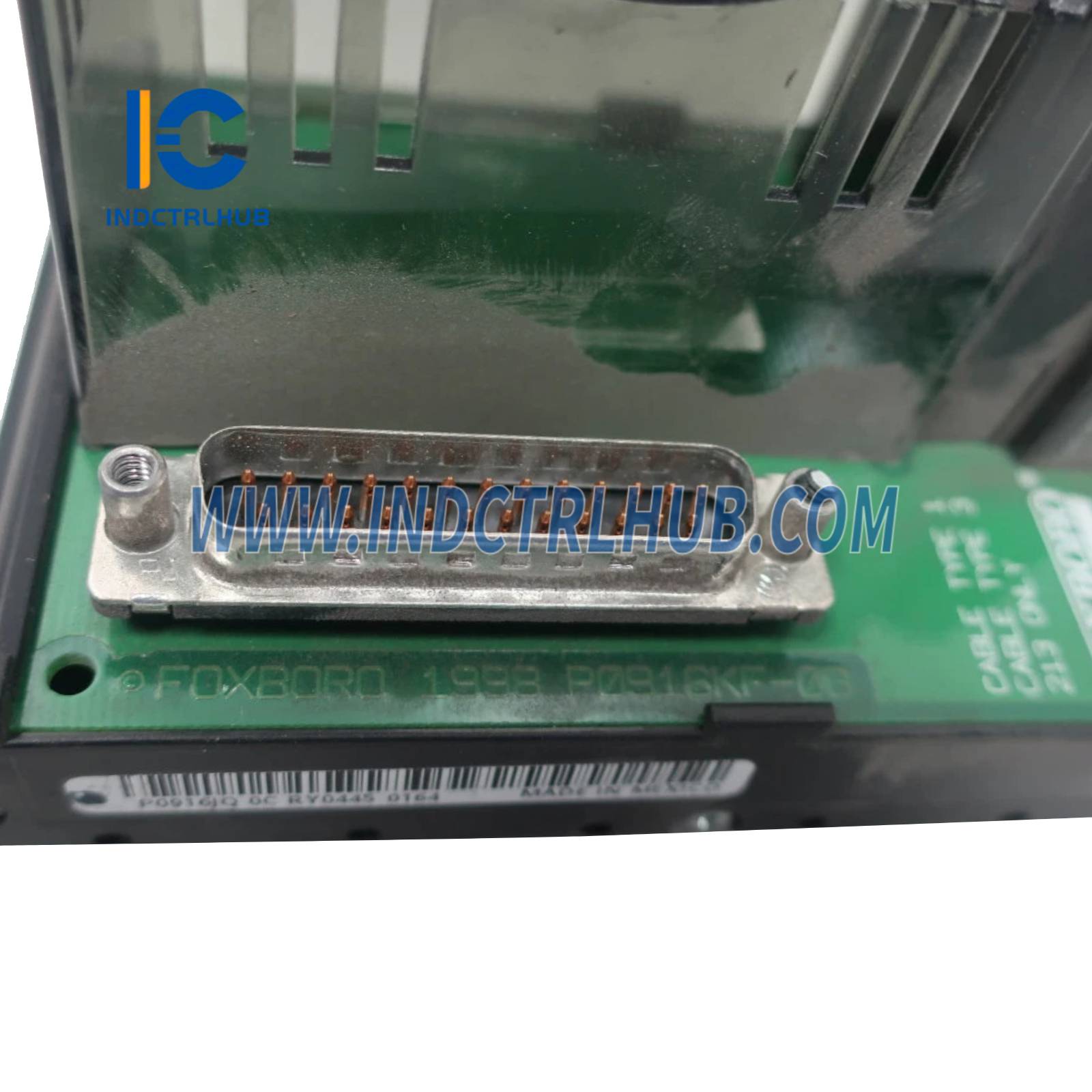

D-sub de 37 pinos (Placa base) ↔ D-sub de 25 pinos (TA)

Tamanhos de Fiação por Tipo de Compressão

0,2–4 mm² (sólido), 0,2–2,5 mm² (flexível), 24–12 AWG

Preso com Ferrules

0,2–2,5 mm² com/sem colarinho de plástico

Tamanhos de Fiação do Tipo de Terminal Anelar

#6 conectores, 0,5–4 mm², 22–12 AWG

Módulo FBM206

RH916CQ (substitui P0916CQ)

Módulo de entrada de pulso de 8 canais

Módulo FBM206b

RH927AB (substitui P0927AB)

4 pulsos de entrada + 4 saídas analógicas combinadas

Conjuntos de Terminação

Consulte as especificações funcionais – veja a página referenciada

Inclui opções de compressão e terminal em anel
