Product Description
📘 Visão Geral do Produto
| Campo | Detalhes |
|---|---|
| Fabricante | Schneider Electric (Foxboro) |

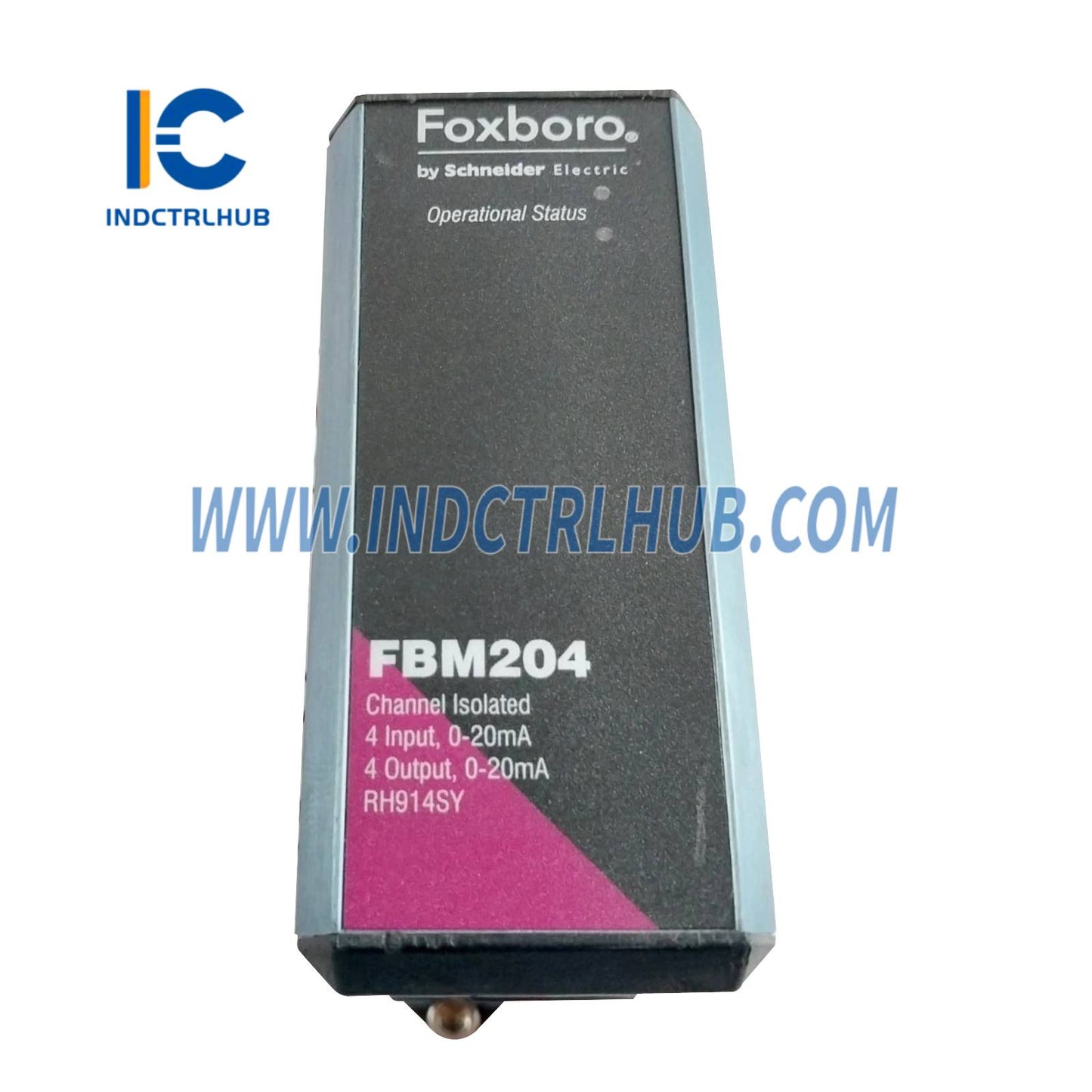

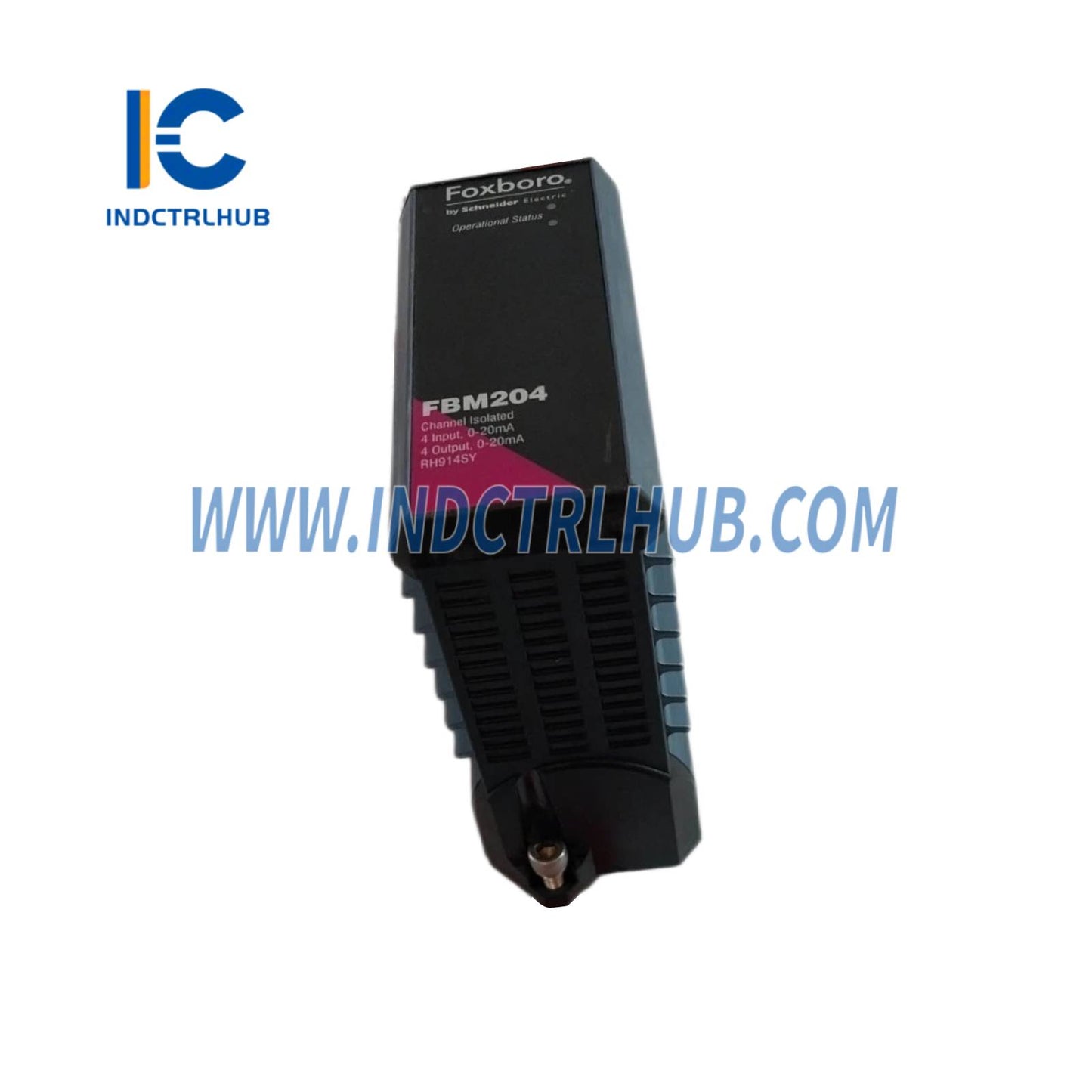

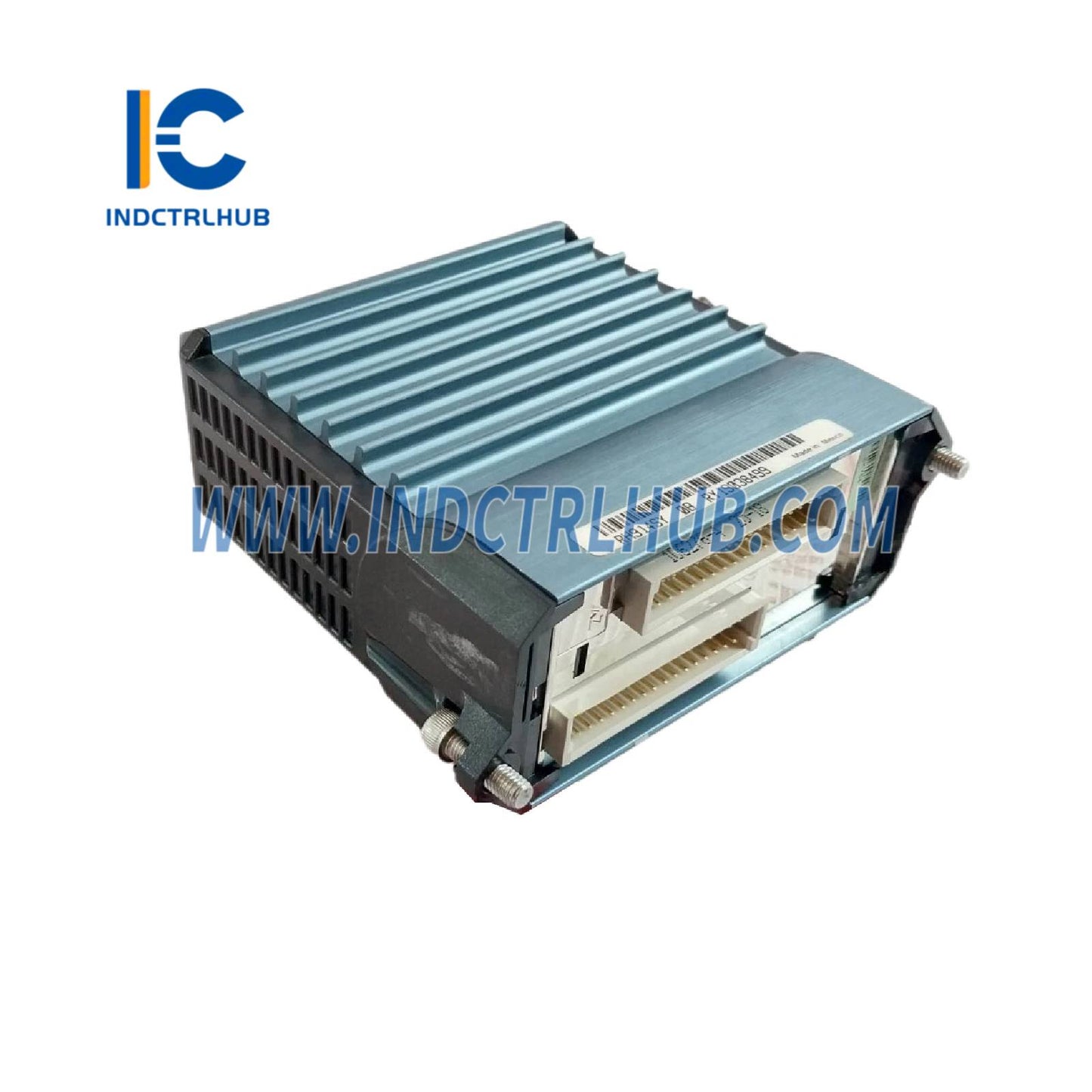

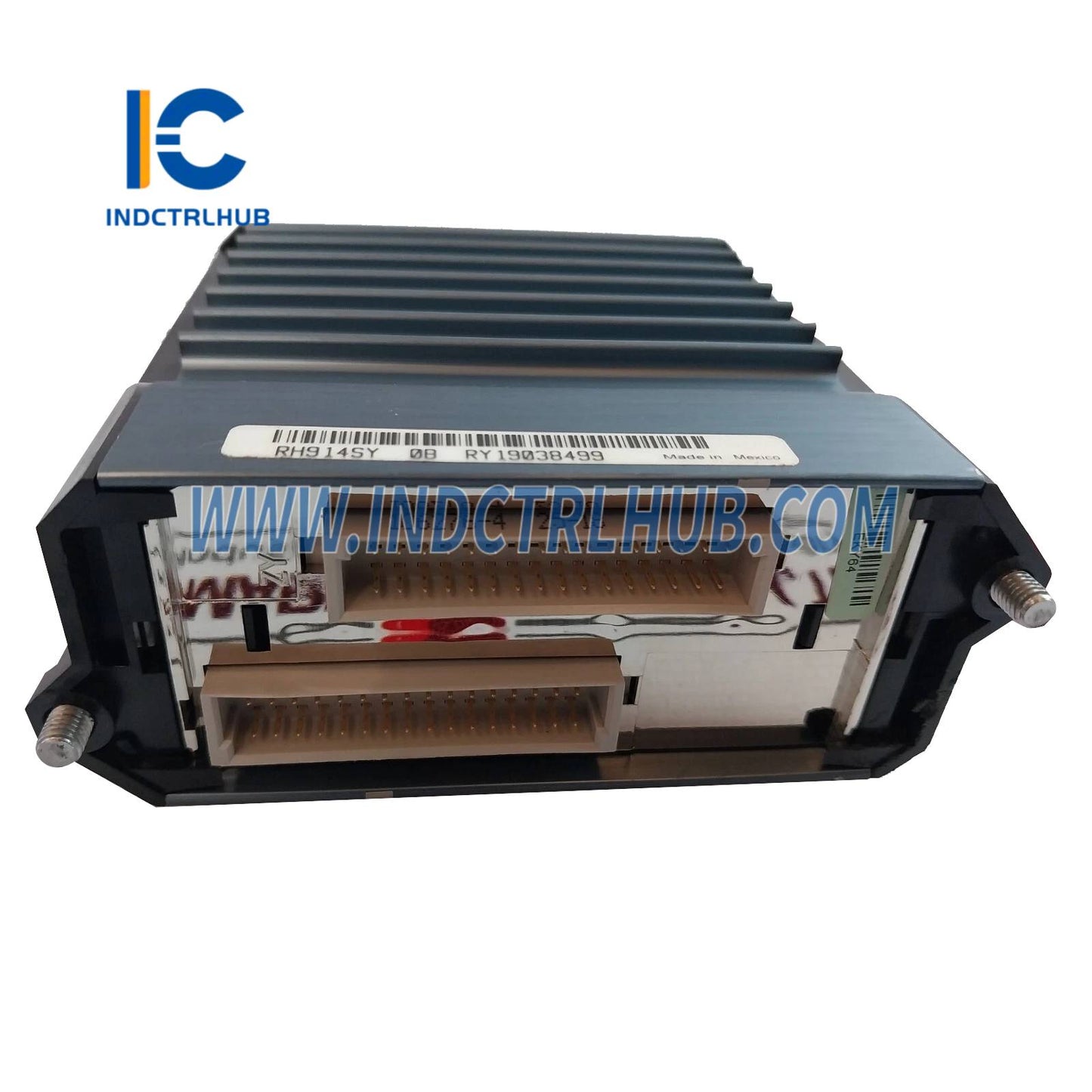

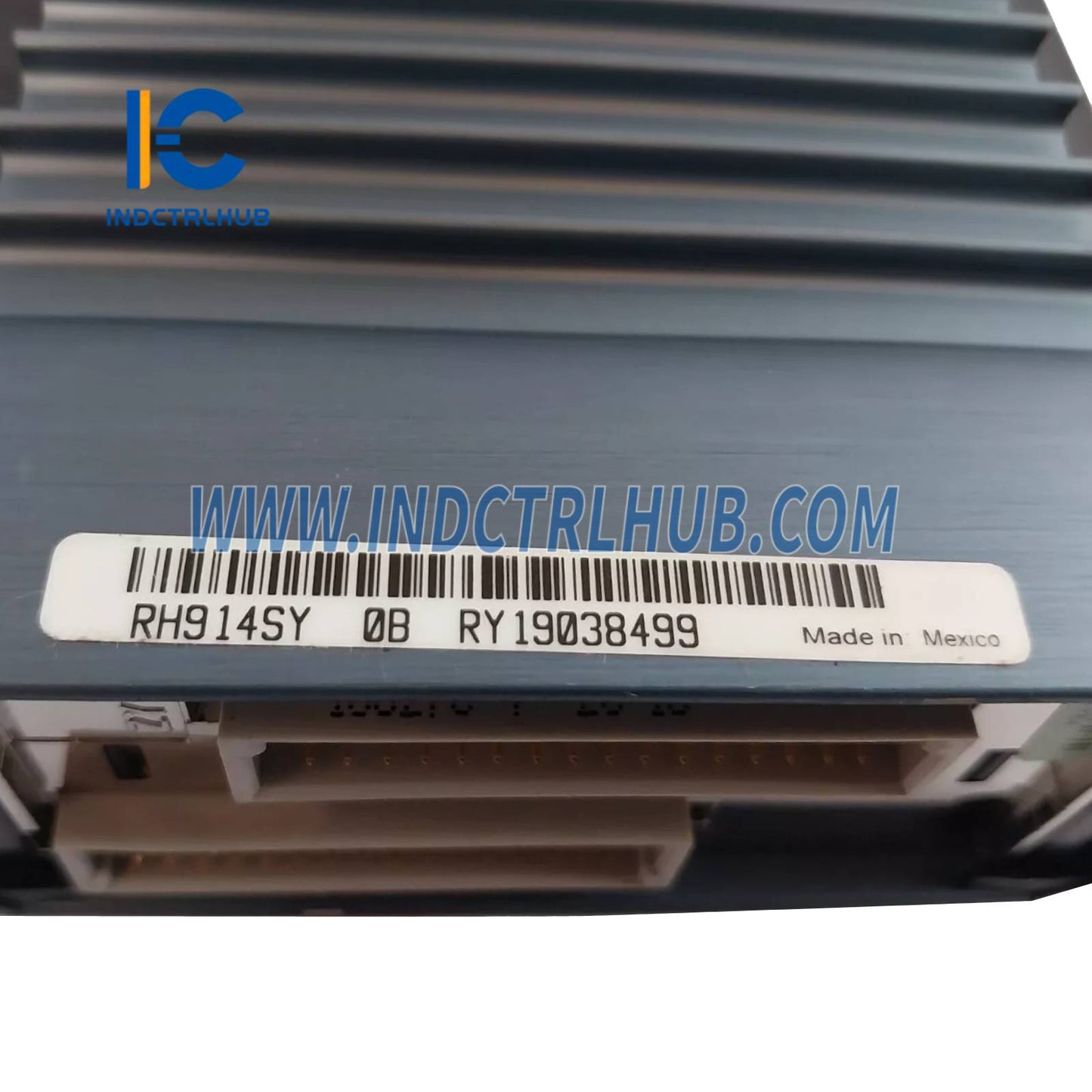

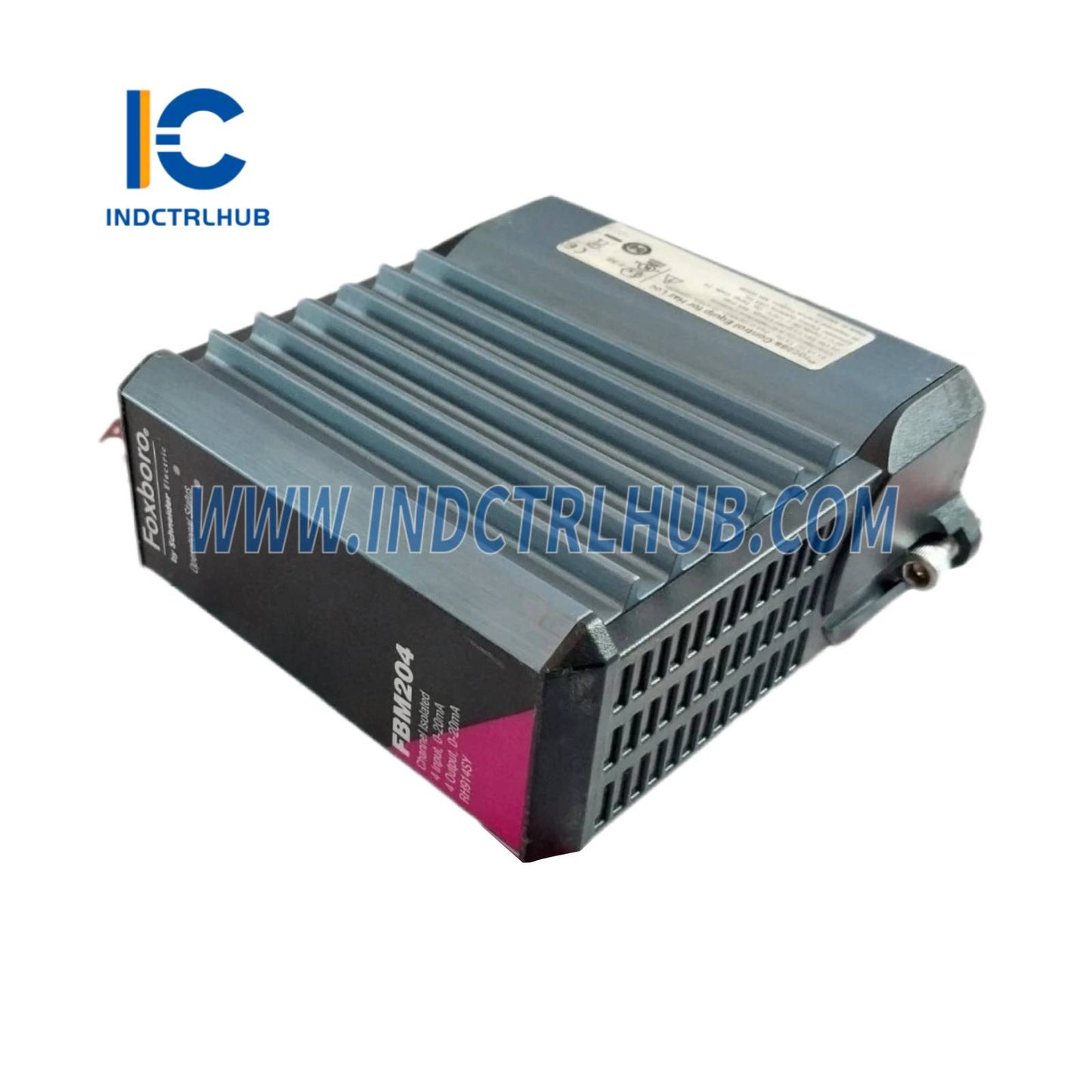

| Número do Modelo | FBM204 RH914SY |
| Tipo de Produto | Módulo de E/S de 0 a 20 mA |
| Função | Fornece quatro canais de entrada analógica dc de 20 mA e quatro canais de saída analógica dc de 20 mA |
| Compatibilidade do Sistema | Interface com Foxboro DCS via Fieldbus de módulo redundante de 2 Mbps; compatível com placas base da Série 200 e atualizações da Série 100 |
| Componentes Incluídos | Módulo FBM204; requer Conjunto de Terminação (TA) e cabos separados |
⚙️ Especificações de Hardware
| Recurso | Especificação |
|---|---|
| Canais de Entrada | 4 canais de entrada analógica dc isolados e independentes de 20 mA |
| Canais de Saída | 4 canais de saída analógica dc isolados e independentes de 20 mA |
| Faixa de Entrada/Saída | 0 a 20,4 mA dc (nominal) |
| Precisão de Entrada | ±0,03% do intervalo (inclui linearidade) |
| Precisão de Saída | ±0,03% do intervalo (inclui linearidade) |
| Coeficiente de Temperatura da Precisão | ±50 ppm/°C |
| Conversão A/D do Sinal de Entrada | Conversor Sigma-Delta independente por canal (nova leitura a cada 25 ms) |
| Impedância do Canal de Entrada | 61,5 Ω nominal |
| Período de Integração | Configurável por software |
| Rejeição de Modo Comum | >100 dB a 50 ou 60 Hz |
| Rejeição de Modo Normal | >95 dB a 50 ou 60 Hz |
| Carga de Saída | 750 Ω máximo |
| Atraso no Processamento de Saída | 30 ms máximo |
| Resolução de Saída | 13 bits |
| Isolamento do Canal de Entrada | Galvanicamente isolado; suporta 600 V AC por 1 minuto (não para conexão permanente) |
| Proteção da Fonte de Alimentação do Loop (Entrada) | Galvanicamente isolada, corrente limitada (<30 mA, ~100 mA se curto), tensão regulada |
| Proteção da Fonte de Alimentação do Loop (Saída) | Galvanicamente isolada, corrente limitada (~25 mA, até 35 mA se curto no FET), tensão regulada |
| Distância de Cabeamento do Dispositivo de Campo (Entrada) | Depende da tensão de conformidade (20,2 V dc a 20,4 mA), bitola do fio e queda de tensão do dispositivo de campo |
| Distância de Cabeamento do Dispositivo de Campo (Saída) | Depende da tensão de conformidade (19,6 V dc a 20,4 mA), bitola do fio e queda de tensão do dispositivo de campo |
| Compatibilidade HART | Eletricamente compatível com sinais HART padrão; requer resistor em linha de 200 Ω (RH902VY) para transmissores FoxCom/HART |
| Indicadores Visuais | LEDs vermelhos e verdes para status do módulo |
| Construção | Exterior robusto em alumínio extrudado |
🔌 Requisitos de Energia
| Recurso | Especificação |
|---|---|
| Faixa de Tensão de Entrada (Redundante) | 24 V DC +5%, -10% |
| Consumo | 7 W (máximo) |
| Dissipação de Calor | 3,5 W (máximo) |
🌡️ Especificações Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação | Módulo e TA (PA): -20 a +70°C (-4 a +158°F) |
| Temperatura de Armazenamento | -20 a +70°C (-4 a +158°F) |
| Umidade Relativa | 5 a 95% (sem condensação) |
| Altitude (Operação) | -300 a +3.000 m (-1.000 a +10.000 pés) |
| Altitude (Armazenamento) | -300 a +12.000 m (-1.000 a +40.000 pés) |
| Vibração | 7,5 m/s² (0,75 g) de 5 a 500 Hz |
| Contaminação | Classe G3 (severa) conforme ISA S71.04, testado conforme EIA 364-65, Classe III |
✅ Conformidade Regulatória
| Norma | Detalhes |
|---|---|
| EMC | Diretiva Europeia EMC 2004/108/EC (antes de abril de 2016), 2014/30/EU (após abril de 2016); EN61326-1:2013 Classe A Emissões, Imunidade Industrial |

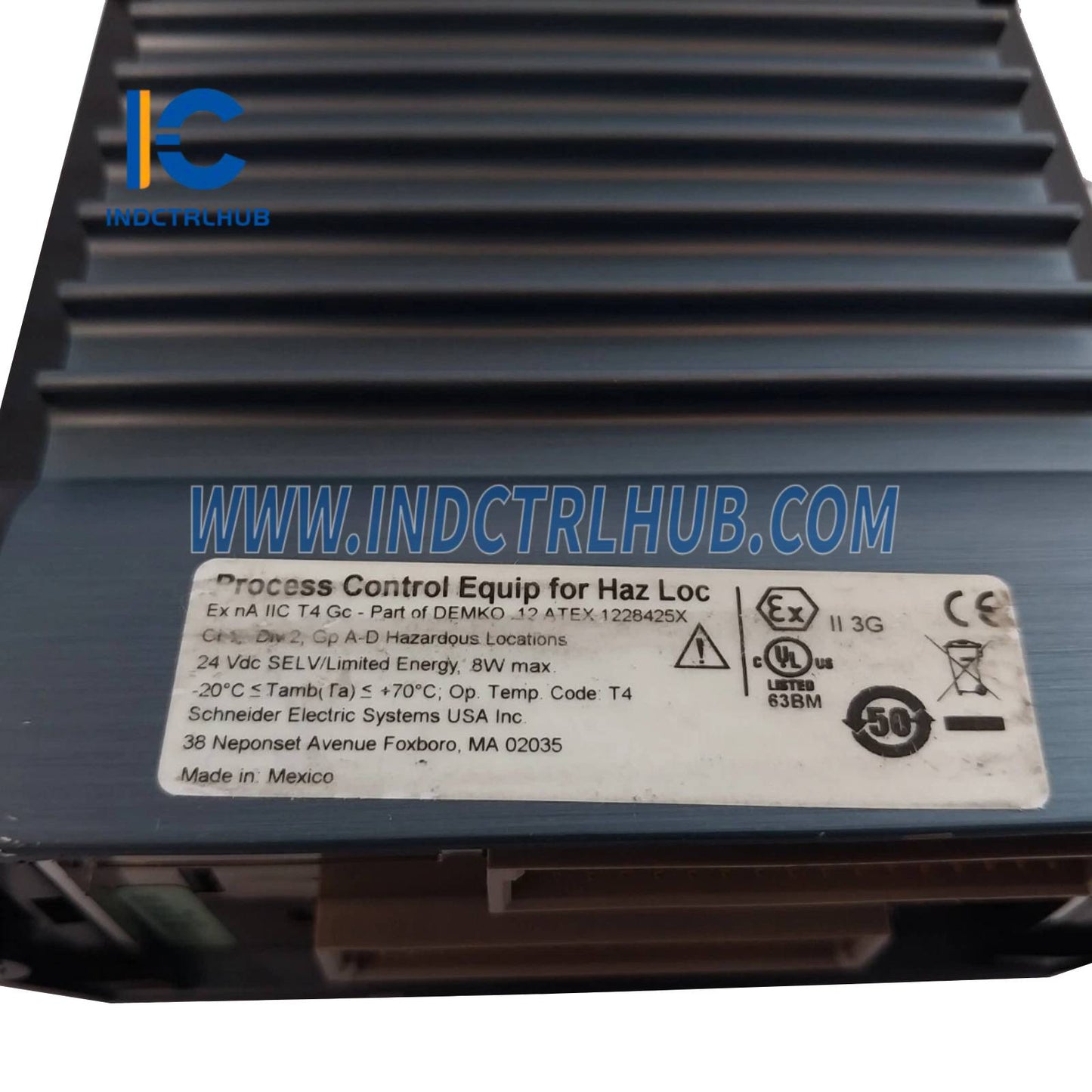

| Segurança do Produto (UL) | Listados UL/UL-C para Classe I, Grupos A-D, Divisão 2, T4; Classe 2 conforme NEC (NFPA No.70) e CSA C22.1 |
| Segurança do Produto (Europa) | Diretiva de Baixa Tensão 2006/95/EC (antes de abril de 2016), 2014/35/EU (após abril de 2016); ATEX 94/9/EC (antes de abril de 2016), 2014/34/EU (após abril de 2016); DEMKO Ex nA IIC T4 para Zona 2 (exceto TA RH917QW) |
| Conformidade RoHS | Conforme Diretiva Europeia RoHS 2011/65/EU, incluindo 2015/863, 2017/2102 |
| Certificação Marinha | Aprovado pelo Tipo ABS; certificado pelo Bureau Veritas para Categoria Ambiental EC31 |
🛠️ Instalação e Configuração
| Recurso | Detalhes |
|---|---|
| Montagem | Montagem em trilho DIN ou placa base modular de rack de 19 polegadas (4 ou 8 FBMs); suporta estruturas de conversão da Série 100 |
| Conjuntos de Terminação | Montados em trilho DIN: compressão (PA: RH916XK, RH917QW), terminal de anel (PVC: P0916AH) |
| Auto-Detecção | Comunica via Fieldbus redundante de 2 Mbps; alterna automaticamente para caminho ativo |
| Configuração | Programa de aplicação de E/S analógica com Tempo de Conversão configurável, Fail-Safe (Manter/Retornar), e Dados de Retorno Fail-Safe de Saída; suporta blocos de controle DPIDA |
| Calibração | Não requerida |
| Remoção/Substituição | Pode ser removido/substituído sem desconectar a fiação de campo, energia ou cabos de comunicação |
📡 Conjuntos de Terminação e Cabos
| Recurso | Especificação |
|---|---|
| Tipos de TA | Compressão (PA: RH916XK, RH917QW); Terminal de Anel (PVC: P0916AH) |
| Características do TA | RH917QW inclui tomadas bypass para canais de saída (compatível com Estação de Bypass de Saída Foxboro P0900HJ) |
| Fiação do TA (Compressão) | Sólido/Flexível: 0,2 a 4 mm² / 0,2 a 2,5 mm² (24 a 12 AWG); Terminais: 0,2 a 2,5 mm² |
| Fiação do TA (Terminal de Anel) | Conectores #6 (0,375 pol); 0,5 a 4 mm² (22 a 12 AWG) |
| Certificação do TA | Tipo 1 (RH916XK, P0916AH): UL/UL-C Classe I, Div 2, T4; DEMKO Ex nA IIC T4 (Zona 2); Tipo 4/5 (RH917QW): Classe 2 energia limitada, apenas locais não perigosos |
| Tipos de Cabo | Tipo 1 (P/PVC: -20 a +80°C; LSZH: -40 a +105°C) |
| Comprimentos de Cabo | Até 30 m (98 pés) |

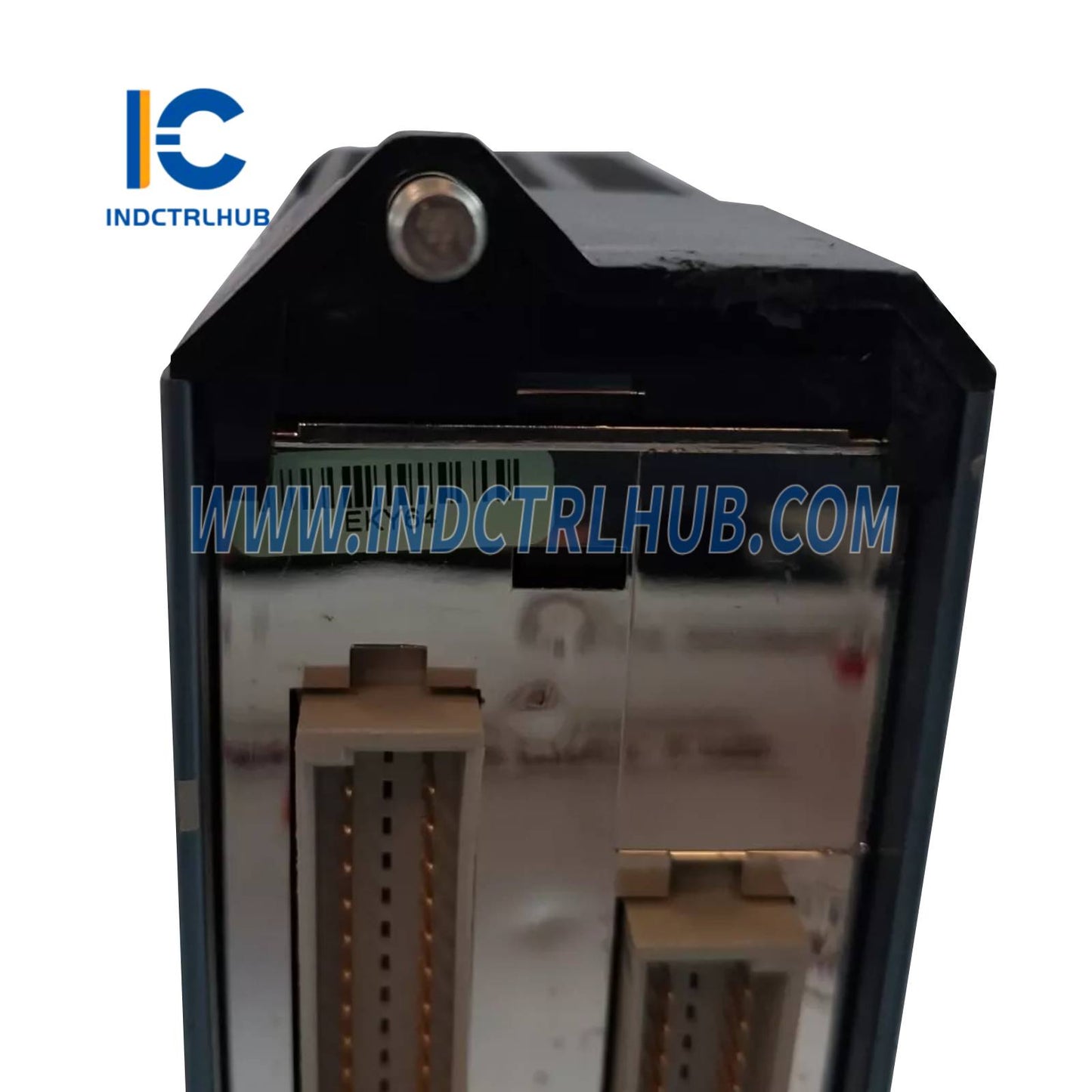

| Conectores de Cabo | Placa base: D-sub de 37 pinos; TA: D-sub de 25 pinos |
| Números de Peça de Exemplos de Cabo | 2,0 m: RH931RM (P/PVC), RH928AC (LSZH); 3,0 m: RH916DC (P/PVC), RH928AD (LSZH); 30 m: RH916DJ (P/PVC), RH928AK (LSZH) |
🔧 Especificações Funcionais
| Recurso | Detalhes |
|---|---|
| Sinal de Entrada | Aceita transmissores de 4 a 20 mA ou fontes autoalimentadas de 20 mA |
| Sinal de Saída | Aciona cargas externas com saída de 0 a 20 mA |
| Comunicações de E/S de Processo | Fieldbus redundante de 2 Mbps com FCM ou FCP; alterna automaticamente para caminho ativo |
| Atualização da Série 100 | Substitui FBM04 da Série 100; suporta TA ou Adaptador de Conjunto de Terminação (TAA) para fiação existente |
📦 Informações para Pedido
| Campo | Detalhes |
|---|---|
| Grau | Industrial |
| Número do Modelo | FBM204 (RH914SY) |
| Inclui | Módulo FBM204 (TA e cabos pedidos separadamente) |
| Números de Peça do TA | Compressão: RH916XK, RH917QW; Terminal de Anel: P0916AH |
