Product Description
📘 Visão Geral do Produto
| Campo | Detalhes |
|---|---|
| Fabricante | Schneider Electric (Foxboro) |

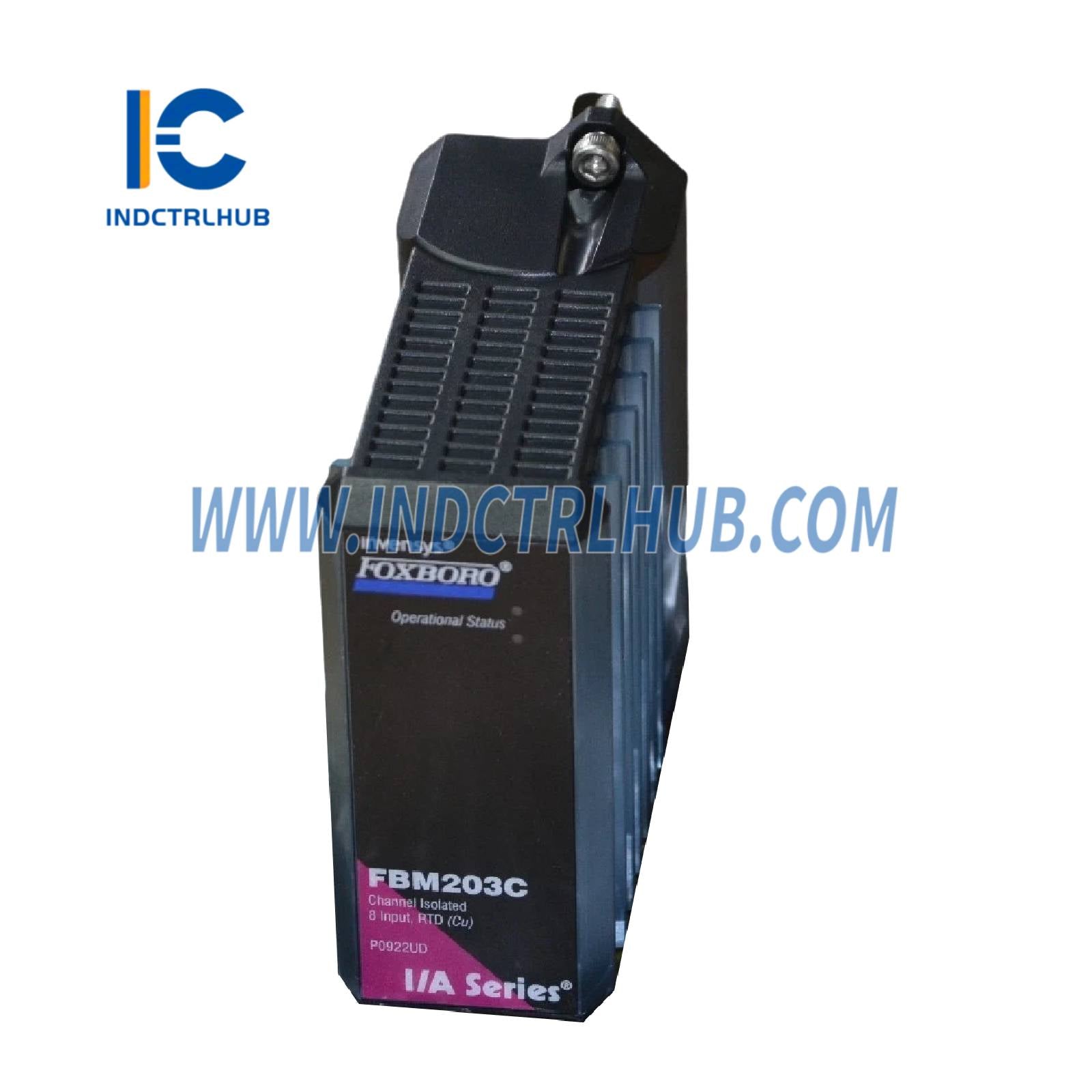

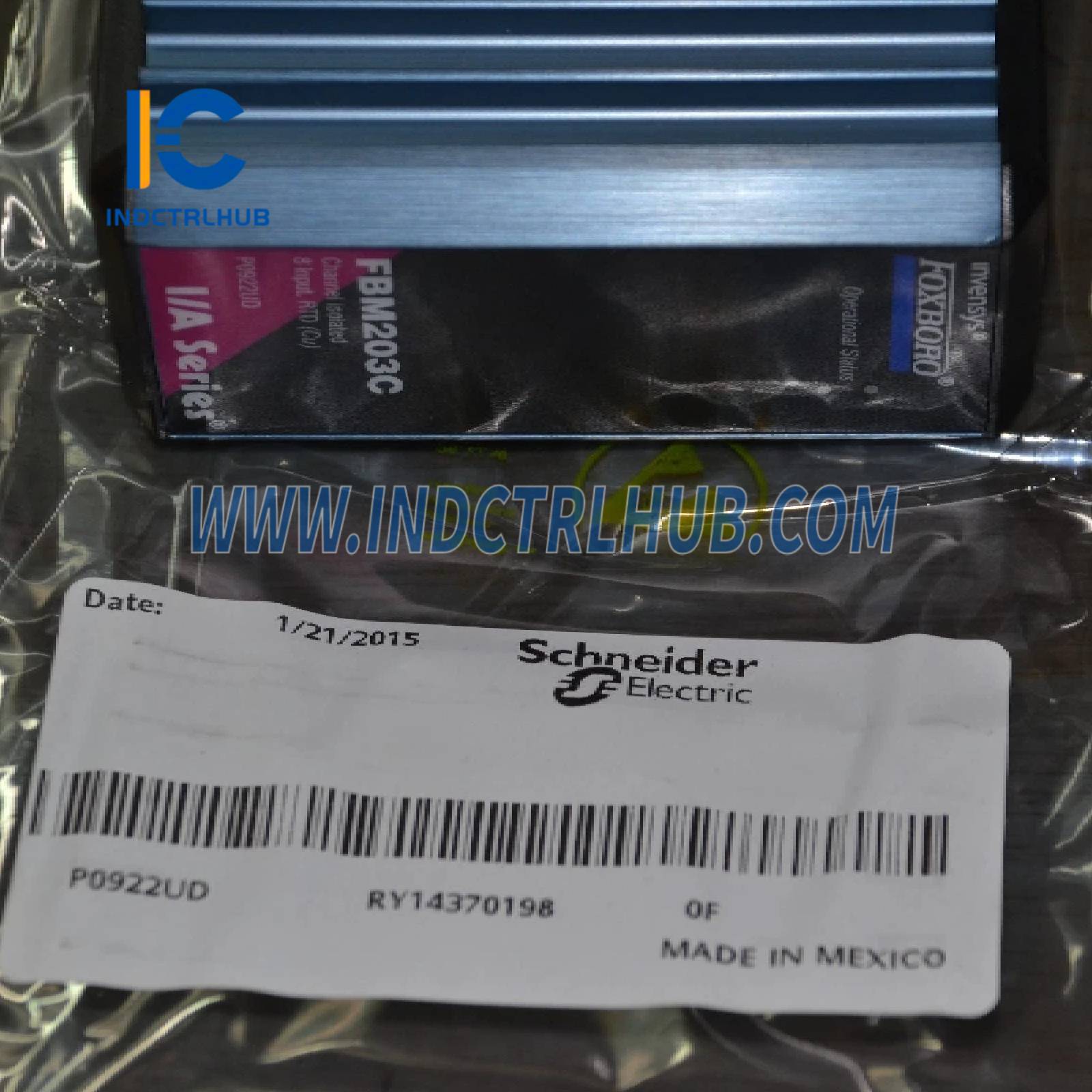

| Número do Modelo | FBM203C (Número da Peça: RH922UD, substitui P0922UD) |
| Tipo de Produto | Módulo de Entrada RTD de Platina/Níquel/Cobre |
| Função | Fornece oito canais de entrada de detector de temperatura por resistência (RTD) para sensores de 2 ou 3 fios (0 a 30 ohms, tipicamente RTDs de cobre) |
| Compatibilidade do Sistema | Interface com Foxboro DCS via Fieldbus de módulo redundante de 2 Mbps; compatível com placas base da Série 200 e atualizações da Série 100 |
| Componentes Incluídos | Módulo FBM203C; requer Conjunto de Terminação (TA) e cabos separados |
⚙️ Especificações de Hardware
| Recurso | Especificação |
|---|---|
| Canais de Entrada | 8 canais de entrada RTD isolados e independentes |
| Faixa de Entrada | 0 a 30 ohms (30 ohms = 64000 contagens; sobrecarga mínima 30,72 ohms em 65535 contagens) |
| Corrente do Sensor | 0,54 mA DC nominal |
| Resistência do Cabo | 10 ohms máx. por cabo (desequilíbrio reduz a precisão) |
| Precisão Analógica | ±0,1% do intervalo |
| Coeficiente de Temperatura da Precisão | ±50 ppm/°C |
| Conversão A/D do Sinal de Entrada | Conversor Sigma-Delta independente por canal (nova leitura a cada 25 ms) |
| Período de Integração | Configurável por software |
| Rejeição de Modo Comum | >125 dB a 50 ou 60 Hz |
| Rejeição de Modo Normal | >95 dB a 50 ou 60 Hz |
| Isolamento do Canal de Entrada | Galvanicamente isolado; suporta 600 V AC por 1 minuto (não para conexão permanente) |
| Indicadores Visuais | LEDs vermelhos e verdes para status do módulo |
| Construção | Exterior robusto em alumínio extrudado |
🔌 Requisitos de Energia
| Recurso | Especificação |
|---|---|
| Faixa de Tensão de Entrada (Redundante) | 24 V DC +5%, -10% |
| Consumo | 3 W (máximo) |
| Dissipação de Calor | 3 W (máximo) |
🌡️ Especificações Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação | Módulo e TA (PA): -20 a +70°C (-4 a +158°F) |
| Temperatura de Armazenamento | -40 a +70°C (-40 a +158°F) |
| Umidade Relativa | 5 a 95% (sem condensação) |
| Altitude (Operação) | -300 a +3.000 m (-1.000 a +10.000 pés) |
| Altitude (Armazenamento) | -300 a +12.000 m (-1.000 a +40.000 pés) |
| Vibração | 7,5 m/s² (0,75 g) de 5 a 500 Hz |
| Contaminação | Classe G3 (severo) conforme ISA S71.04, testado conforme EIA 364-65, Classe III |
✅ Conformidade Regulatória
| Norma | Detalhes |
|---|---|
| EMC | Diretiva Europeia EMC 2004/108/EC (antes de abril de 2016), 2014/30/EU (após abril de 2016); EN61326-1:2013 Classe A Emissões, Imunidade Industrial |
| Segurança do Produto (UL) | Listados UL/UL-C para Classe I, Grupos A-D, Divisão 2, T4; Classe 2 conforme NEC (NFPA No.70) e CSA C22.1 |
| Segurança do Produto (Europa) | Diretiva de Baixa Tensão 2006/95/EC (antes de abril de 2016), 2014/35/EU (após abril de 2016); ATEX 94/9/EC (antes de abril de 2016), 2014/34/EU (após abril de 2016); DEMKO Ex nA IIC T4 para Zona 2 |
| Conformidade RoHS | Conforme Diretiva Europeia RoHS 2011/65/EU, incluindo 2015/863, 2017/2102 |
| Certificação Marinha | Aprovado pelo Tipo ABS; certificado pelo Bureau Veritas para Categoria Ambiental EC31 |
🛠️ Instalação e Configuração
| Recurso | Detalhes |
|---|---|
| Montagem | Montagem em trilho DIN ou placa base modular de rack de 19 polegadas (4 ou 8 FBMs); suporta estruturas de conversão da Série 100 |
| Conjuntos de Terminação | Trilho DIN (compressão: RH916XJ, terminal anelar: P0917JM, PA) ou montado em placa base (compressão: RH924WN, PC/ABS) |
| Auto-Detecção | Comunica via Fieldbus redundante de 2 Mbps; alterna automaticamente para o caminho ativo |
| Configuração | Programa de aplicação de entrada analógica com limites configuráveis de taxa de variação |
| Calibração | Não requerida |
| Remoção/Substituição | Pode ser removido/substituído sem desconectar a fiação de campo, energia ou cabos de comunicação |
📡 Conjuntos de Terminação e Cabos
| Recurso | Especificação |
|---|---|
| Tipos de TA | Compressão (PA: RH916XJ; PC/ABS: RH924WN); Terminal Anelar (PA: P0917JM) |
| Fiação TA (Trilho DIN, Compressão) | Sólido/Estanhado: 0,2 a 4 mm² / 0,2 a 2,5 mm² (24 a 12 AWG); Terminais: 0,2 a 2,5 mm² |
| Fiação TA (Placa Base, Compressão) | Sólido/Estanhado: 0,2 a 1,5 mm² (24 a 16 AWG); Terminais: 0,25 a 0,75 mm² (com colar), 0,2 a 1,5 mm² (sem colar) |
| Fiação TA (Terminal Anelar) | Conectores #6 (0,375 pol); 0,5 a 4 mm² (22 a 12 AWG) |
| Certificação TA | Tipo 1: UL/UL-C Classe I, Div 2, T4; DEMKO Ex nA IIC T4 (Zona 2); Tipo 2: Circuitos de campo não incendiários, Classe 2 |
| Tipos de Cabo | Tipo 1 (P/PVC: -20 a +80°C; LSZH: -40 a +105°C) |
| Comprimentos de Cabo | Até 30 m (98 pés) |

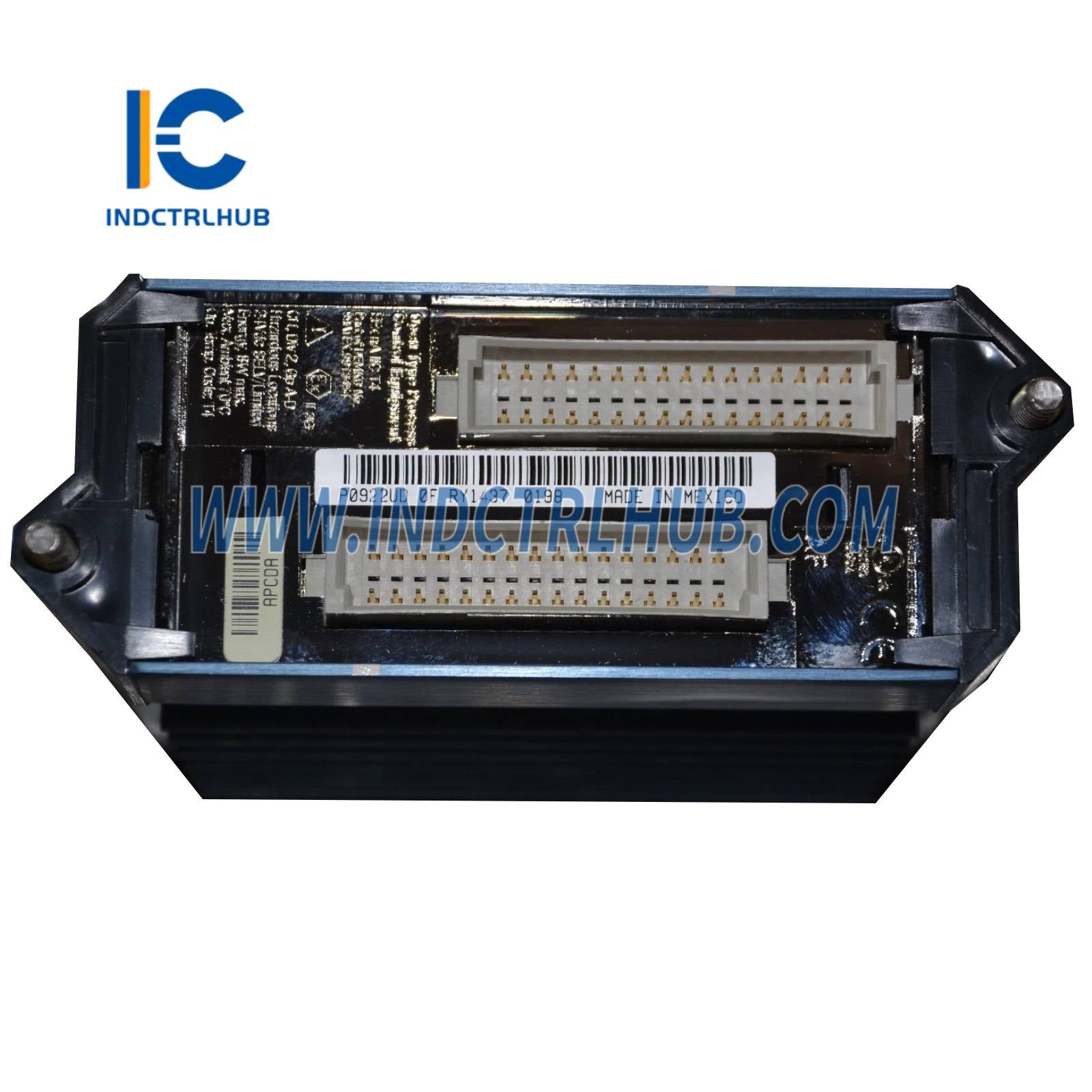

| Conectores de Cabo | Placa base: D-sub de 37 pinos; TA: D-sub de 25 pinos |
| Números de Peça Exemplares de Cabo | 0,5 m: RH916DA (P/PVC), RH928AA (LSZH); 3,0 m: RH916DC (P/PVC), RH928AD (LSZH); 30 m: RH916DJ (P/PVC), RH928AK (LSZH) |
🔧 Especificações Funcionais
| Recurso | Detalhes |
|---|---|
| Sinal de Entrada | Suporta sensores RTD de 2 ou 3 fios (Cobre: 10 ohms nominal a 25°C) |
| Comunicações de E/S de Processo | Fieldbus redundante de 2 Mbps com FCM ou FCP; alterna automaticamente para o caminho ativo |
| Sensores Típicos | Cobre (10 ohms nominal a 25°C) |
| Atualização da Série 100 | Substitui FBM33A da Série 100 (RTD de 3 fios); suporta TA ou Adaptador de Conjunto de Terminação (TAA) para fiação existente |
📦 Informações para Pedido
| Campo | Detalhes |
|---|---|
| Número do Modelo | FBM203C (RH922UD, substitui P0922UD) |
| Inclui | Módulo FBM203C (TA e cabos pedidos separadamente) |
| Números de Peça TA | Compressão: RH916XJ (trilho DIN), RH924WN (placa base); Terminal Anelar: P0917JM |
