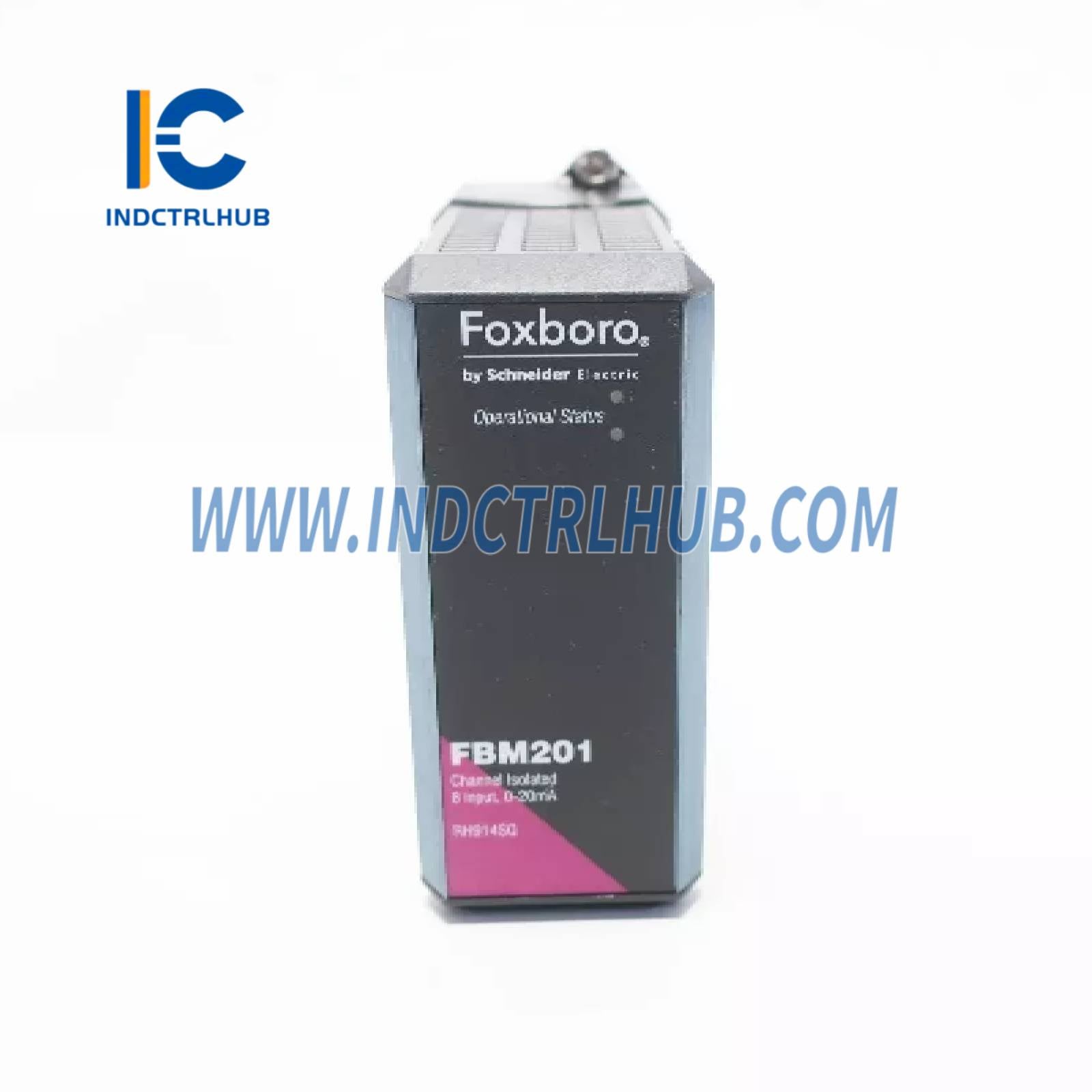

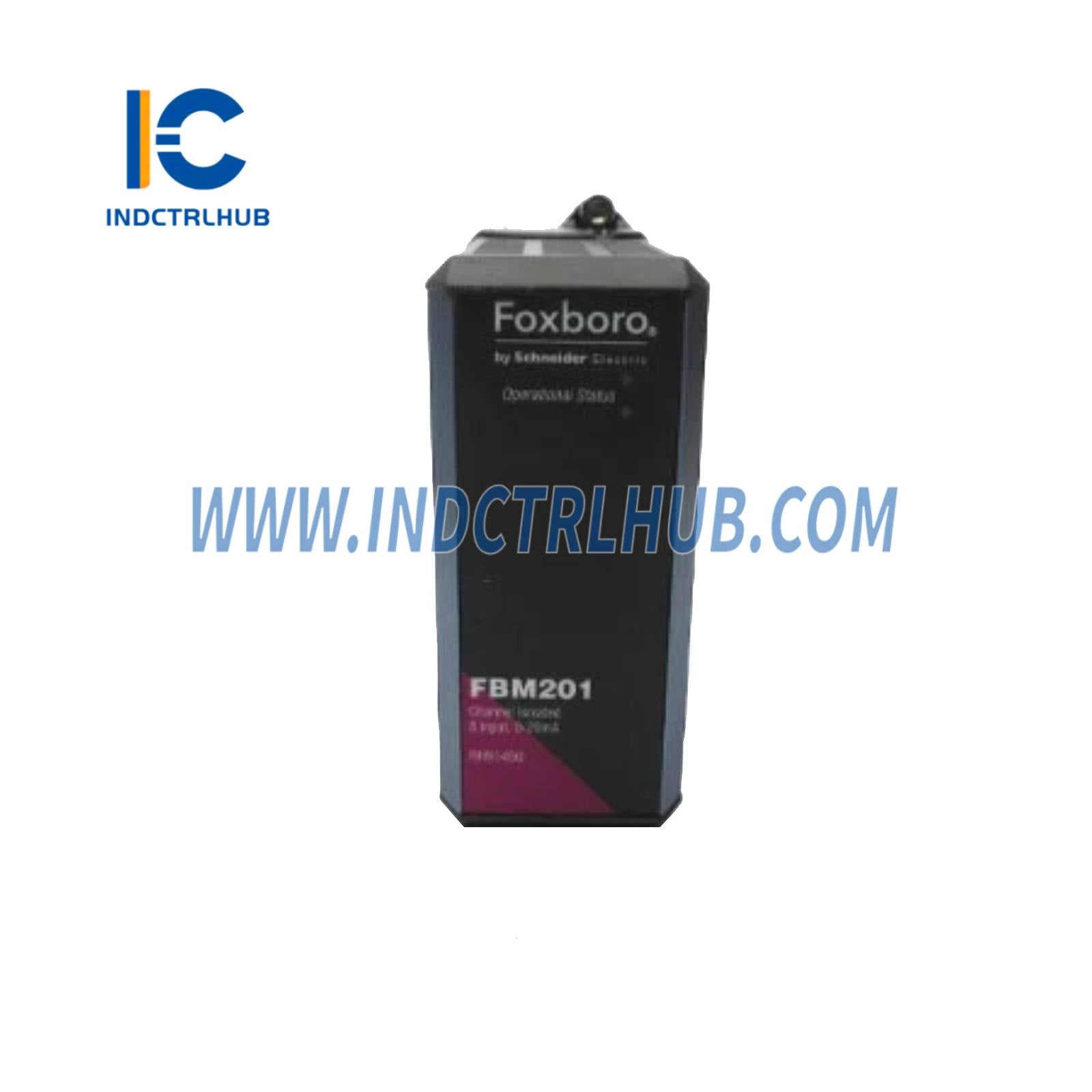

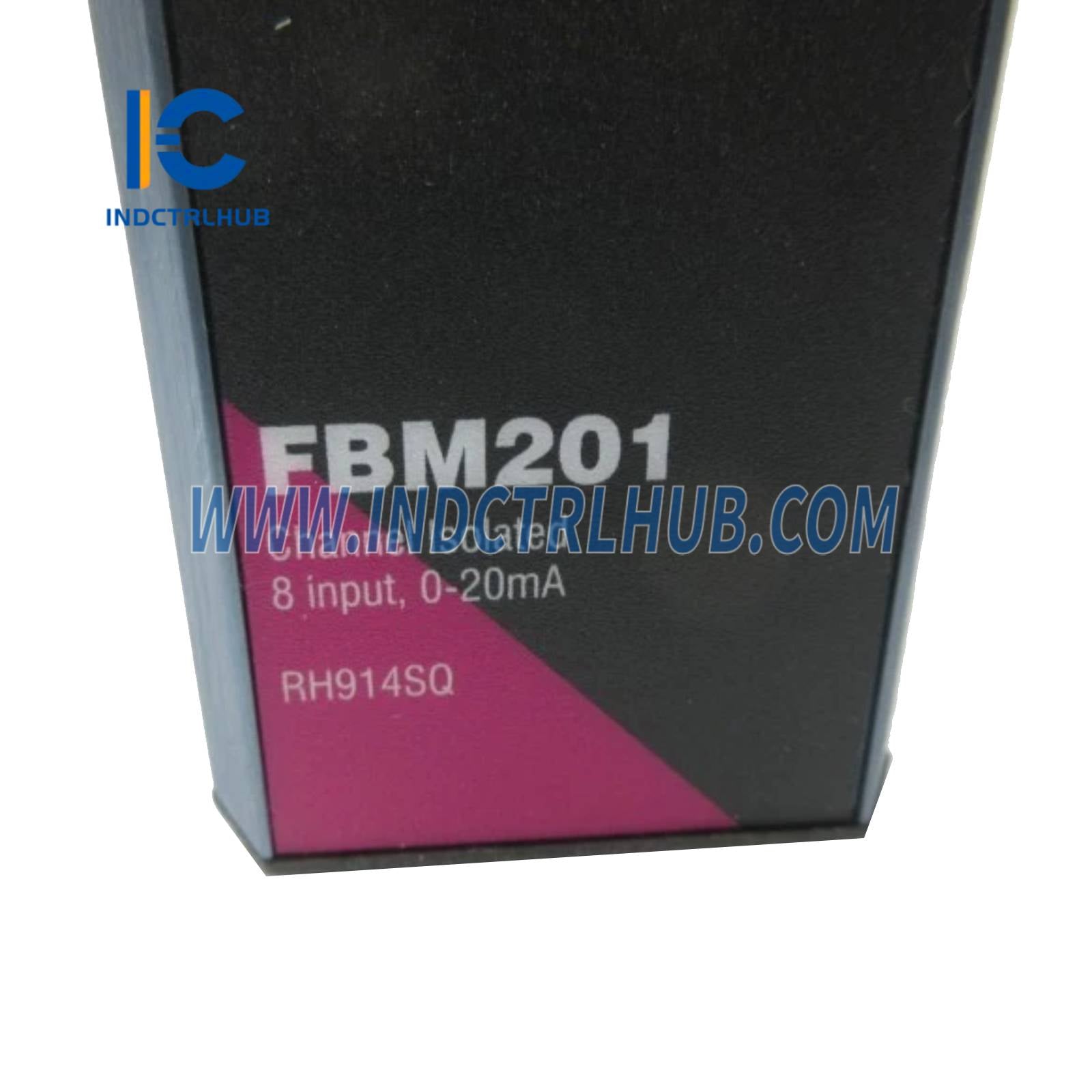

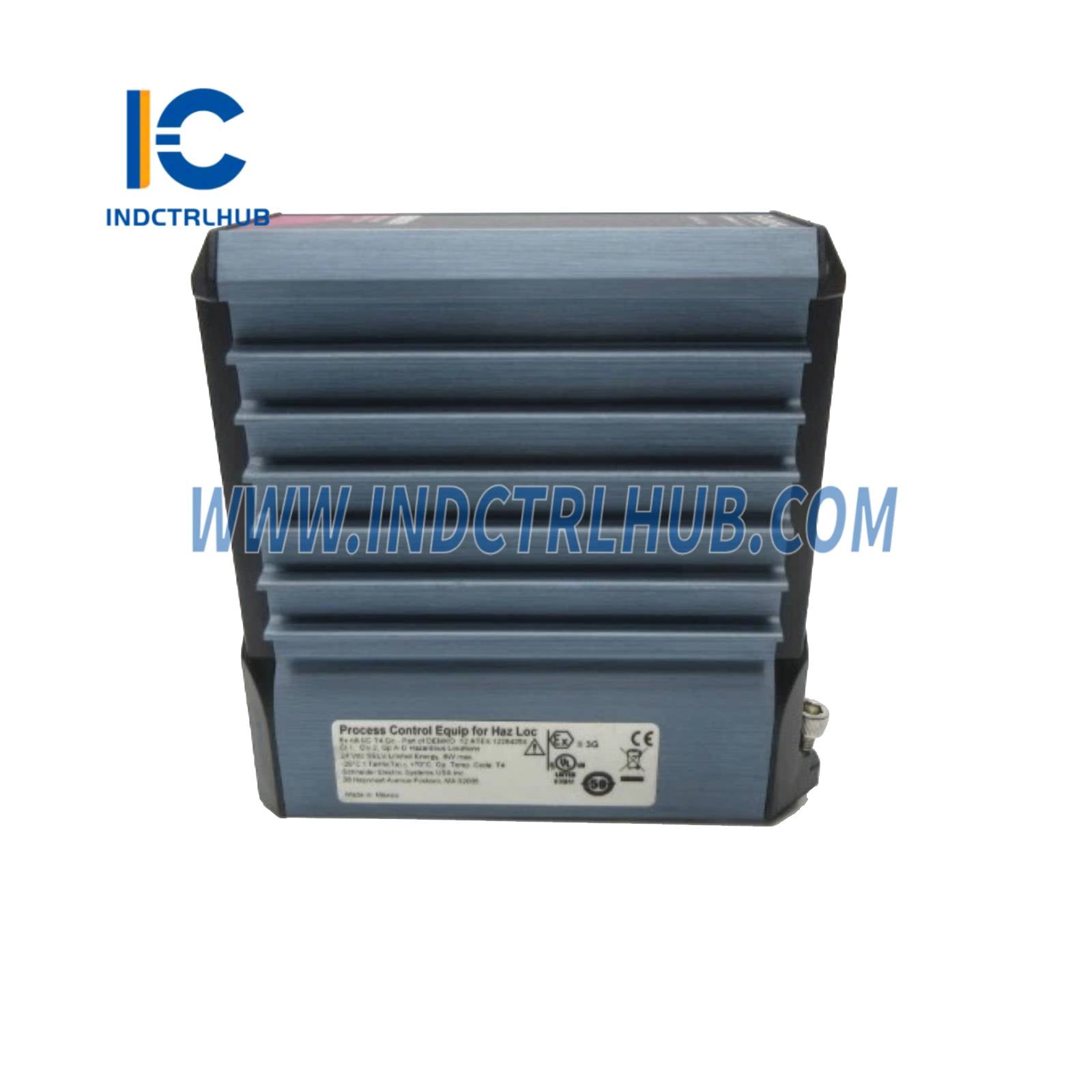

Módulo de Entrada Analógica Foxboro FBM201 RH914SQ

Parâmetros do Produto para FBM201 RH914SQ

Descrição Geral

• Fabricante: Schneider Electric (Foxboro)

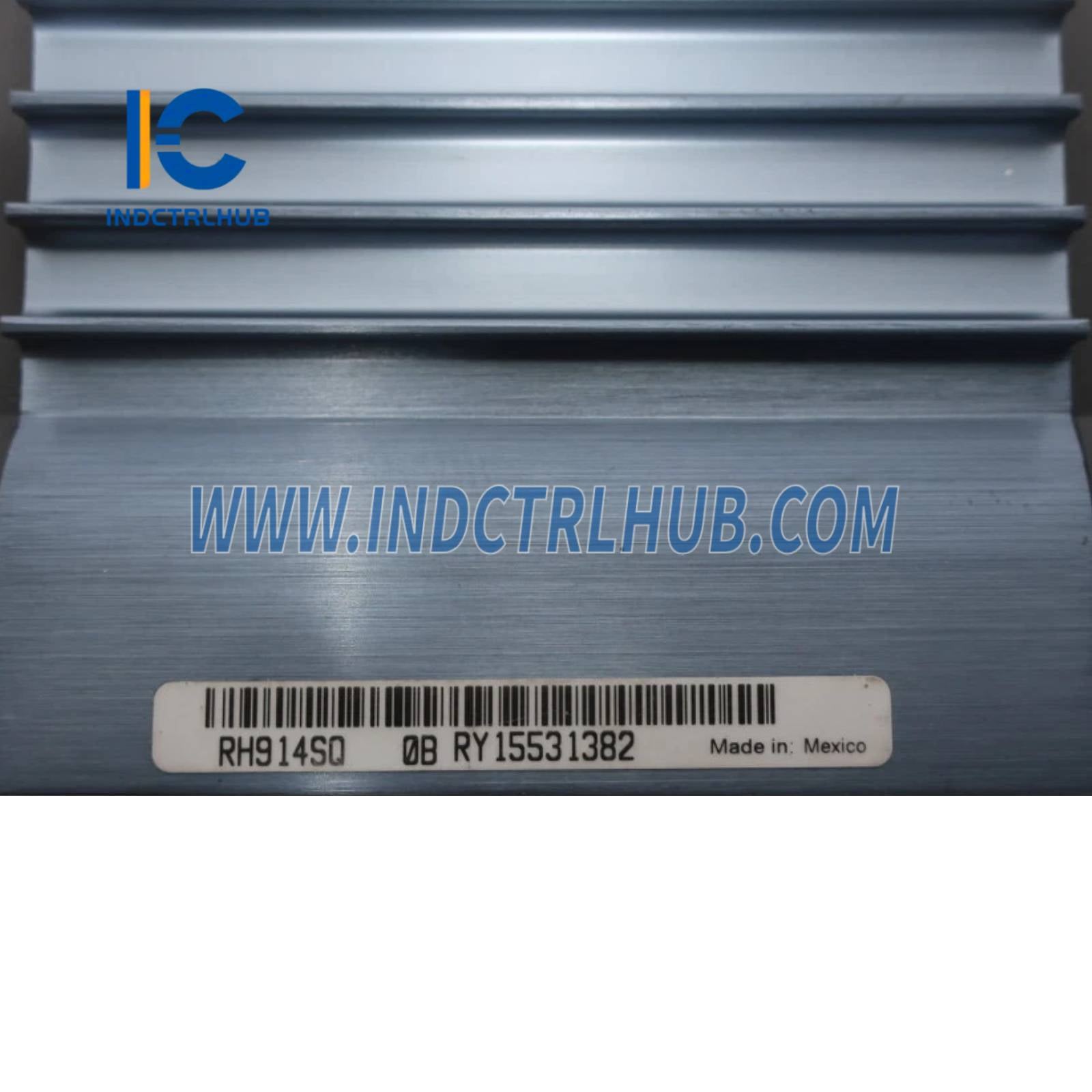

• Número do Modelo: FBM201 (Número da Peça: RH914SQ, substitui P0914SQ)
• Tipo de Produto: Módulo de Entrada Analógica
• Função: Fornece oito canais de entrada analógica para sinais dc de 0 a 20 mA de sensores analógicos (por exemplo, transmissores de 4 a 20 mA ou fontes autoalimentadas de 20 mA).
• Compatibilidade do Sistema:
  • Interface com o Sistema de Automação de Processos Foxboro Evo via um Fieldbus de módulo redundante de 2 Mbps.
  • Compatível eletricamente com sinais padrão HART.
  • Montagem em placa base modular que acomoda até quatro ou oito FBMs, compatível com montagem em trilho DIN ou rack.

Especificações de Hardware

• Canais de Entrada: 8 canais isolados e independentes
• Faixa de Entrada: 0 a 20 mA dc
• Impedância do Canal de Entrada: 61,5 Ω nominal
• Precisão Analógica (Inclui Linearidade): ±0,03% do intervalo
• Coeficiente de Temperatura da Precisão: ±50 ppm/°C
• Conversão A/D do Sinal de Entrada: Cada canal usa um conversor Sigma-Delta independente, fornecendo uma nova leitura a cada 25 ms
• Período de Integração: Configurável por software
• Rejeição de Modo Comum: >100 dB a 50 ou 60 Hz
• Rejeição de Modo Normal: >95 dB a 50 ou 60 Hz
• Isolamento do Canal de Entrada:
  • Cada canal é galvanicamente isolado dos outros canais e do terra.
  • Suporta 600 V ac aplicados por um minuto entre qualquer canal e terra ou entre canais (não destinado a conexão permanente a tais tensões).
• Proteção da Fonte de Alimentação do Loop:
  • Cada canal é galvanicamente isolado, com limite de corrente e regulação de tensão.
  • Entradas analógicas limitadas a <30 mA; em caso de curto-circuito no circuito limitador de corrente, a corrente é limitada a ~100 mA.
• Distância de Cabeamento do Dispositivo de Campo:
  • A distância máxima depende da tensão de conformidade (22,8 V dc), resistência do fio e queda de tensão no dispositivo de campo.
• Indicadores Visuais: LEDs na frente do módulo indicam o status do Módulo Fieldbus (alimentação, comunicação, etc.).

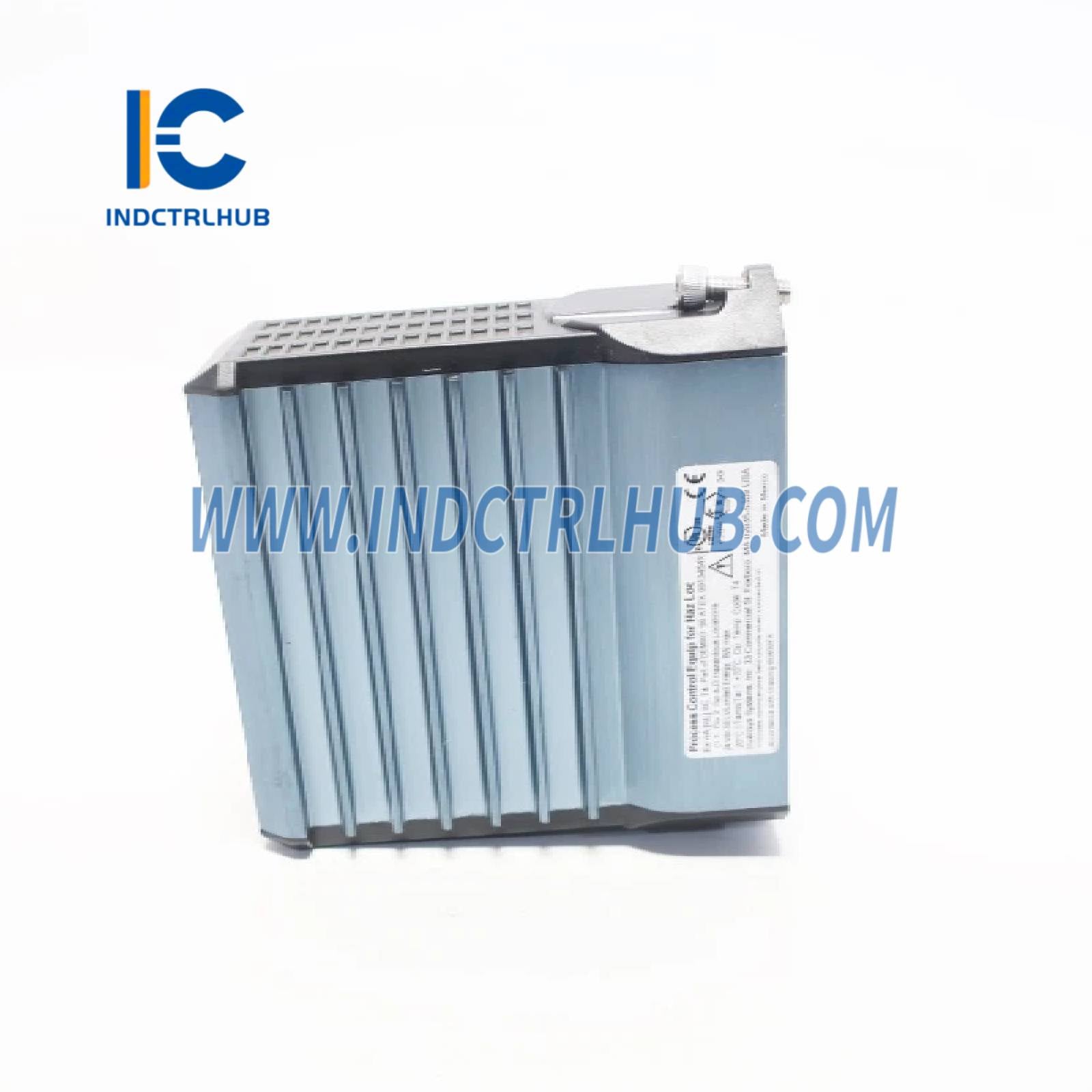

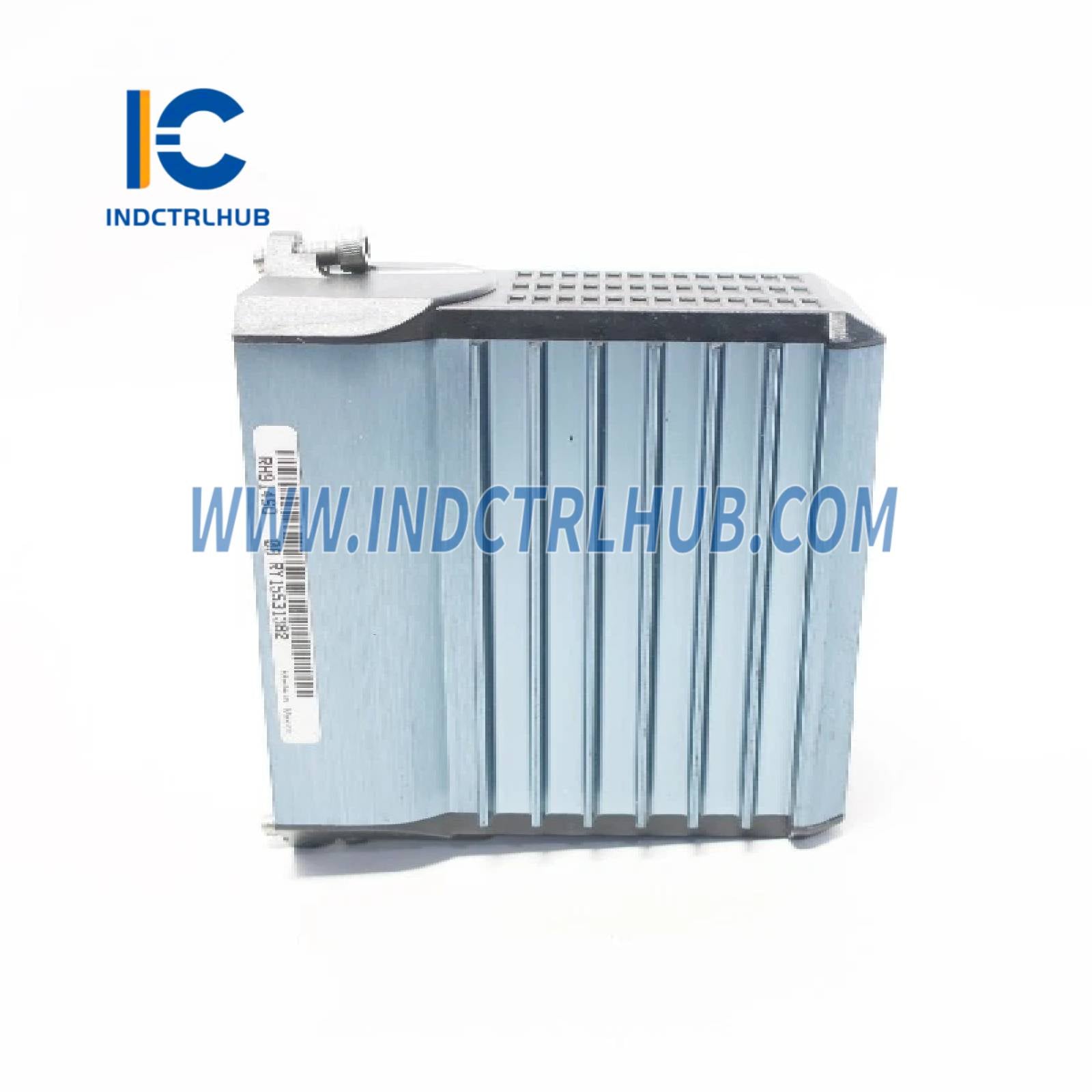

• Construção: Exterior robusto em alumínio extrudado para proteção física.

Requisitos de Energia

• Faixa de Tensão de Entrada (Redundante): 24 V dc +5%, -10%
• Consumo: 7 W (máximo)
• Dissipação de Calor: 3 W (máximo)

Especificações Ambientais

• Condições de Operação:
  • Temperatura: -20 a +70°C (-4 a +158°F)
  • Umidade Relativa: 5 a 95% (sem condensação)
  • Altitude: -300 a +3.000 m (-1.000 a +10.000 pés)
• Condições de Armazenamento:
  • Temperatura: -40 a +70°C (-40 a +158°F)
  • Umidade Relativa: 5 a 95% (sem condensação)
  • Altitude: -300 a +12.000 m (-1.000 a +40.000 pés)
• Contaminação: Adequado para ambientes Classe G3 (severo) conforme padrão ISA S71.04, testado conforme padrão EIA 364-65, Classe III
• Vibração: 7,5 m/s² (0,75 g) de 5 a 500 Hz

Especificações Físicas

• Montagem:
  • Montagem em placa base modular (trilho DIN ou rack de 19 polegadas com kit de montagem).
  • Compatível com estruturas de montagem de conversão Série 100.
• Dimensões (FBM201):
  • Altura: 102 mm (4 pol); 114 mm (4,5 pol) com abas de montagem
  • Largura: 45 mm (1,75 pol)
  • Profundidade: 104 mm (4,11 pol)
• Peso: Aproximadamente 284 g (10 oz)
• Conjunto de Terminação (TA):
  • Montagem em trilho DIN (suporta estilos de 32 mm e 35 mm).
  • Peso:
    • TA de Compressão: ~181 g (0,40 lb)
    • TA com Anel de Olhal: ~249 g (0,55 lb)
  • Dimensões (TA): Consulte a página 10 do documento para dimensões detalhadas do TA.

Conjuntos de Terminação e Cabos

• Conjuntos de Terminação:
  • Tipo Compressão (PA): RH916XG (substitui P0916AA, P0916XG)
  • Tipo Anel de Olhal (PA): P0917JK (substitui P0916AB)
  • Material: Poliamida (PA), classificada de -20 a +70°C (-4 a +158°F)
  • Conexões de Terminação de Campo:
    • Tipo Compressão:
      • Sólido/Trançado: 0,2 a 4 mm² / 0,2 a 2,5 mm² (24 a 12 AWG)
      • Trançado com Terminais: 0,2 a 2,5 mm² (com ou sem colar plástico)
    • Tipo Anel de Olhal: Conectores tamanho #6 (0,375 pol / 9,5 mm), 0,5 a 4 mm² (22 a 12 AWG)
  • Tipos de Certificação:
    • Tipo 1: Listado UL/UL-C para Classe I, Grupos A-D, Divisão 2, T4; certificado DEMKO Ex nA IIC T4 para Zona 2.
    • Tipo 2: Listado UL/UL-C como aparelho associado para circuitos de campo não incendiários em Classe I, Grupos A-D, Divisão 2, e Grupo IIC, Zona 2 (energia limitada Classe 2).
• Cabos de Terminação:
  • Comprimentos dos Cabos: Até 30 m (98 pés)
  • Materiais: Poliuretano ou Baixa Emissão de Fumaça e Zero Halogênio (LSZH, -40 a +105°C)
  • Tipo de Cabo: Tipo 1
  • Conectores:

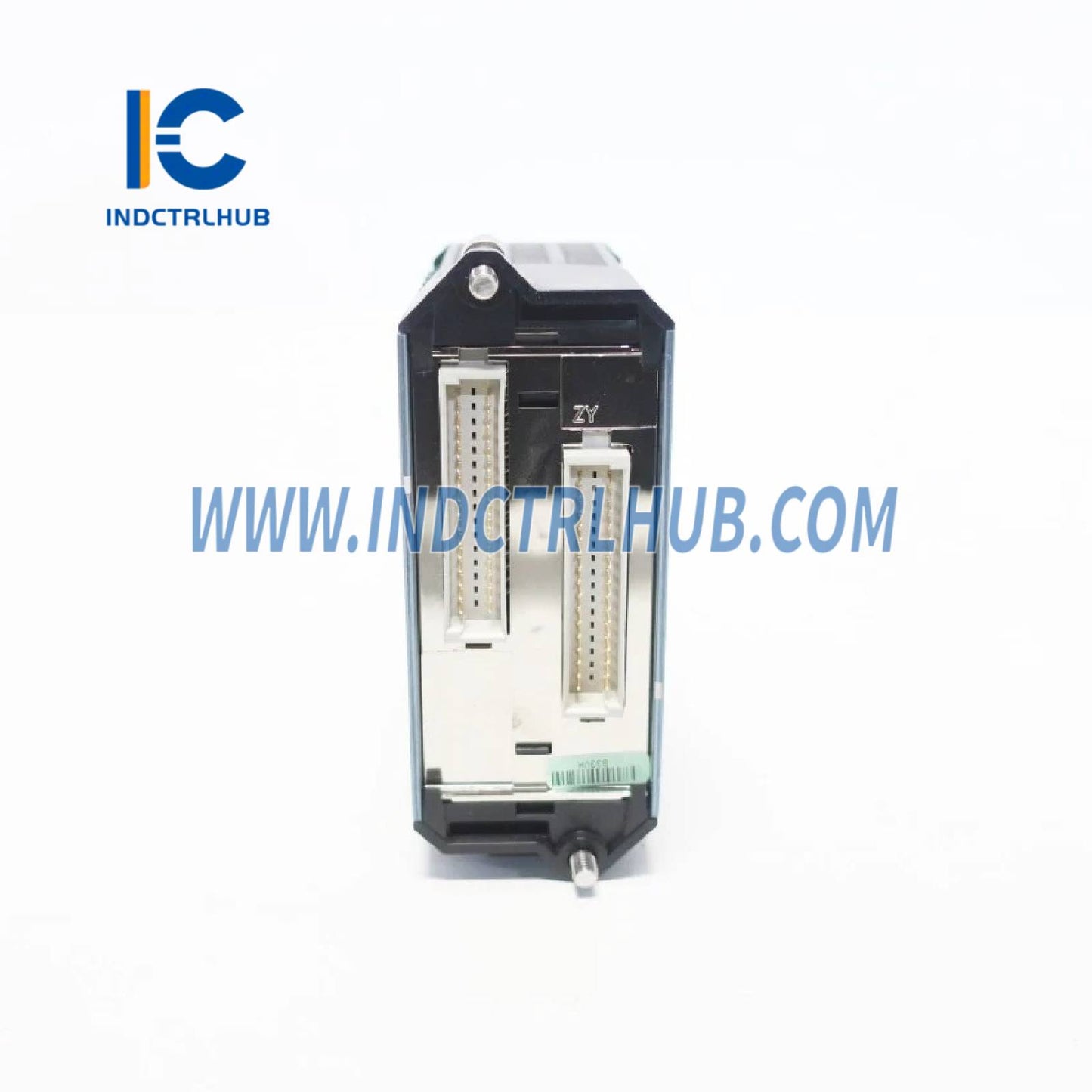

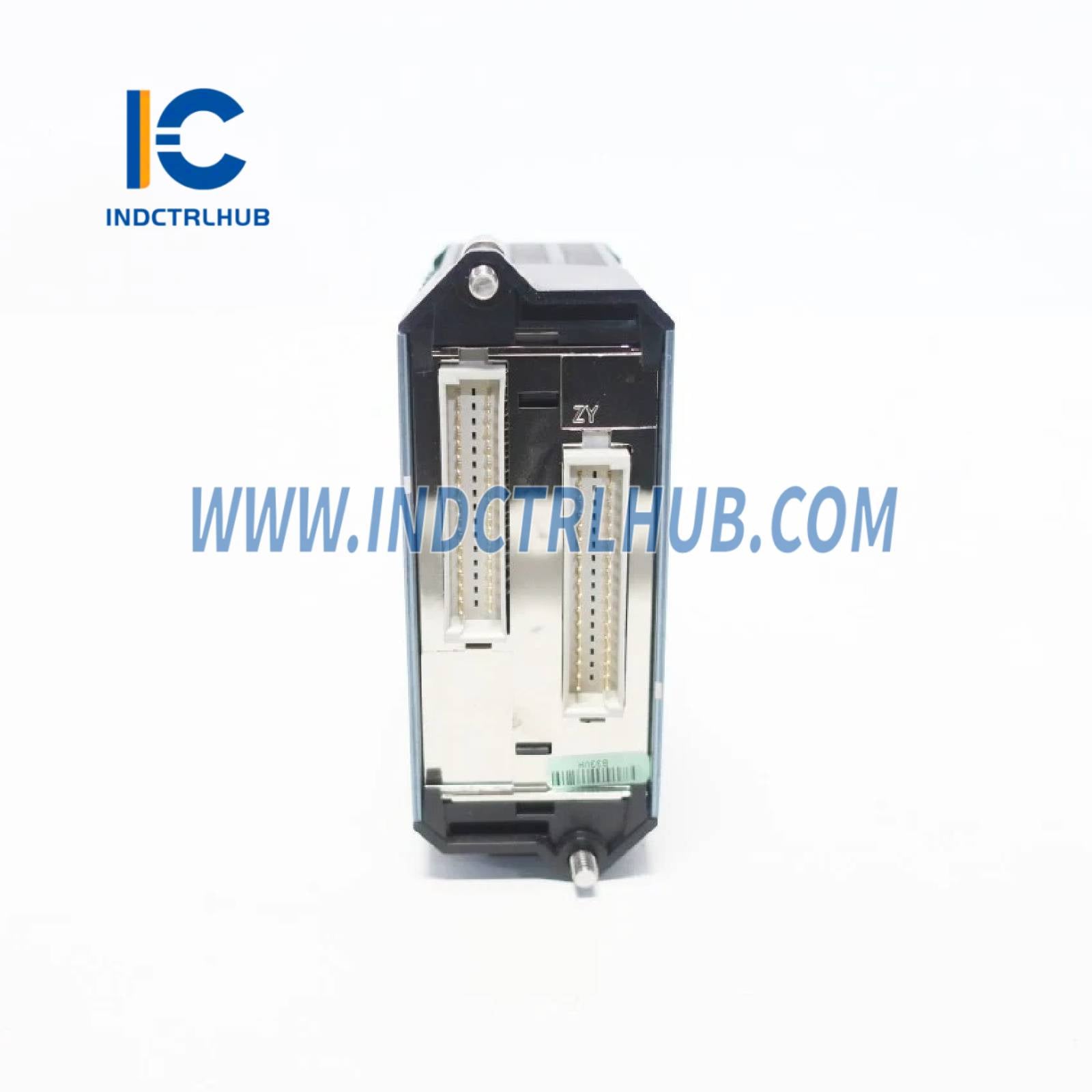

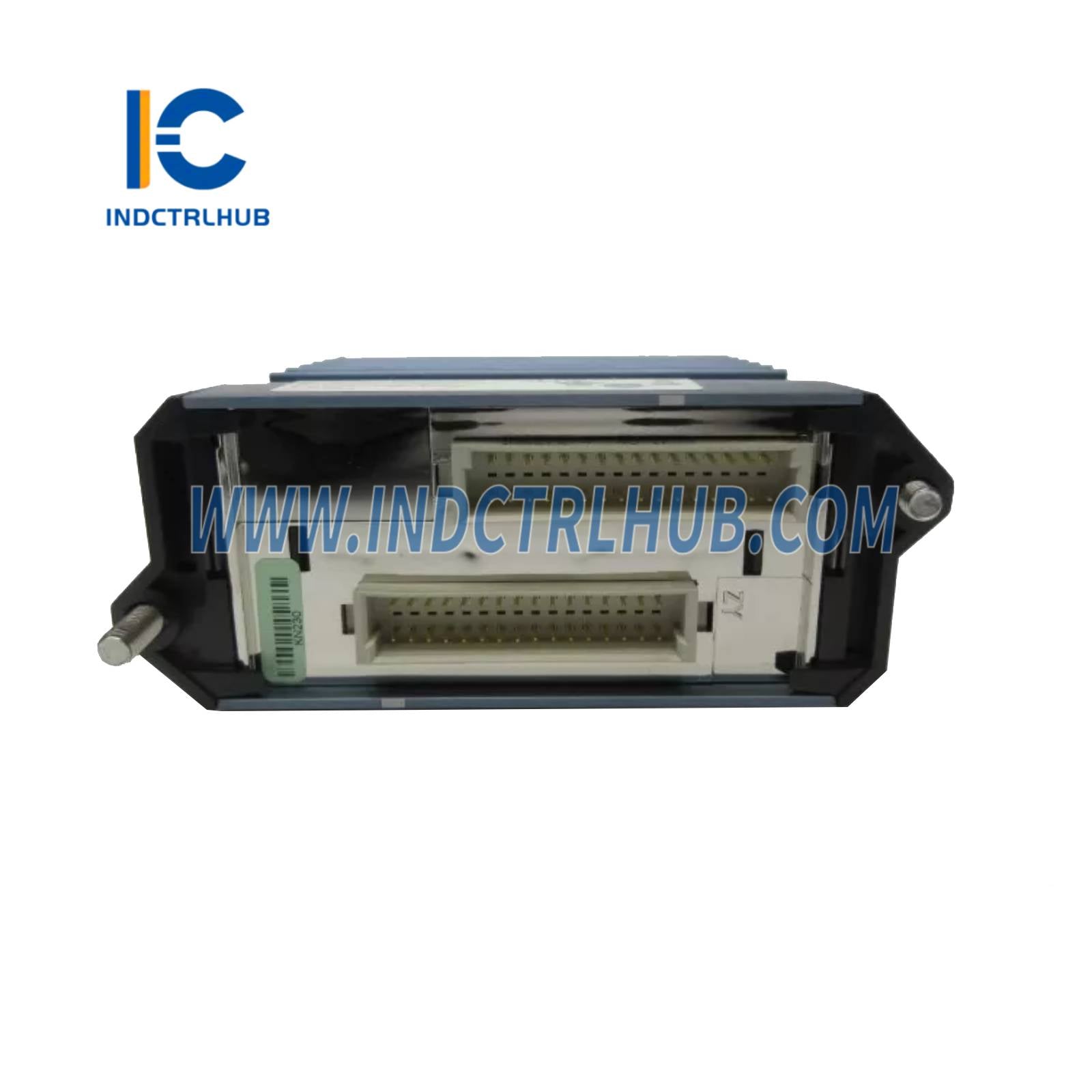

    • Extremidade da Placa Base FBM: D-subminiatura de 37 pinos
    • Extremidade TA: D-subminiatura de 25 pinos
  • Números de Peça (exemplos):
    • 0,5 m (1,6 pés): RH916DA (P/PVC), RH928AA (LSZH)
    • 3,0 m (9,8 pés): RH916DC (P/PVC), RH928AD (LSZH)
    • 30,0 m (98,4 pés): RH916DJ (P/PVC), RH928AK (LSZH)
    • Lista completa na Tabela 2 (página 9 do documento).

Conformidade Regulatória

• Compatibilidade Eletromagnética (EMC):
  • Conforme a Diretiva EMC Europeia 2004/108/EC (antes de 20 de abril de 2016) e 2014/30/EU (após 20 de abril de 2016)
  • Atende aos níveis de Emissões Classe A e Imunidade Industrial EN61326-1:2013
• Conformidade RoHS: Conforme a Diretiva Europeia RoHS 2011/65/EU
• Segurança do Produto:
  • UL/UL-C: Listado para Classe I, Grupos A-D, Divisão 2, T4; atende aos requisitos Classe 2 conforme NEC (NFPA No.70) e Código Elétrico Canadense (CSA C22.1)
  • Diretivas Europeias:
    • Diretiva de Baixa Tensão: 2006/95/EC (antes de 20 de abril de 2016), 2014/35/EU (após 20 de abril de 2016)
    • Diretiva ATEX: 94/9/EC (antes de 20 de abril de 2016), 2014/34/EU (após 20 de abril de 2016)
    • Certificado DEMKO Ex nA IIC T4 para Zona 2
• Certificação Marinha:
  • Aprovado pelo Tipo ABS
  • Certificado Bureau Veritas Marine para Categoria Ambiental EC31

Especificações Funcionais

• Comunicações de E/S de Processo:
  • Comunica-se com o Módulo de Comunicação Fieldbus (FCM) ou Processador de Controle (FCP) via Fieldbus de módulo redundante de 2 Mbps.
  • Suporta comunicação por qualquer caminho (A ou B); alterna para o caminho ativo se um falhar.
• Calibração: Não é necessária calibração para o módulo ou conjunto de terminação.
• Programa de Aplicação:
  • Executa um programa de aplicação de entrada analógica com opções configuráveis para tempo de integração e Limites de Taxa de Variação.
• Compatibilidade Fieldbus: Interfaceia sinais elétricos de entrada ao fieldbus redundante, suportando sinais HART.
