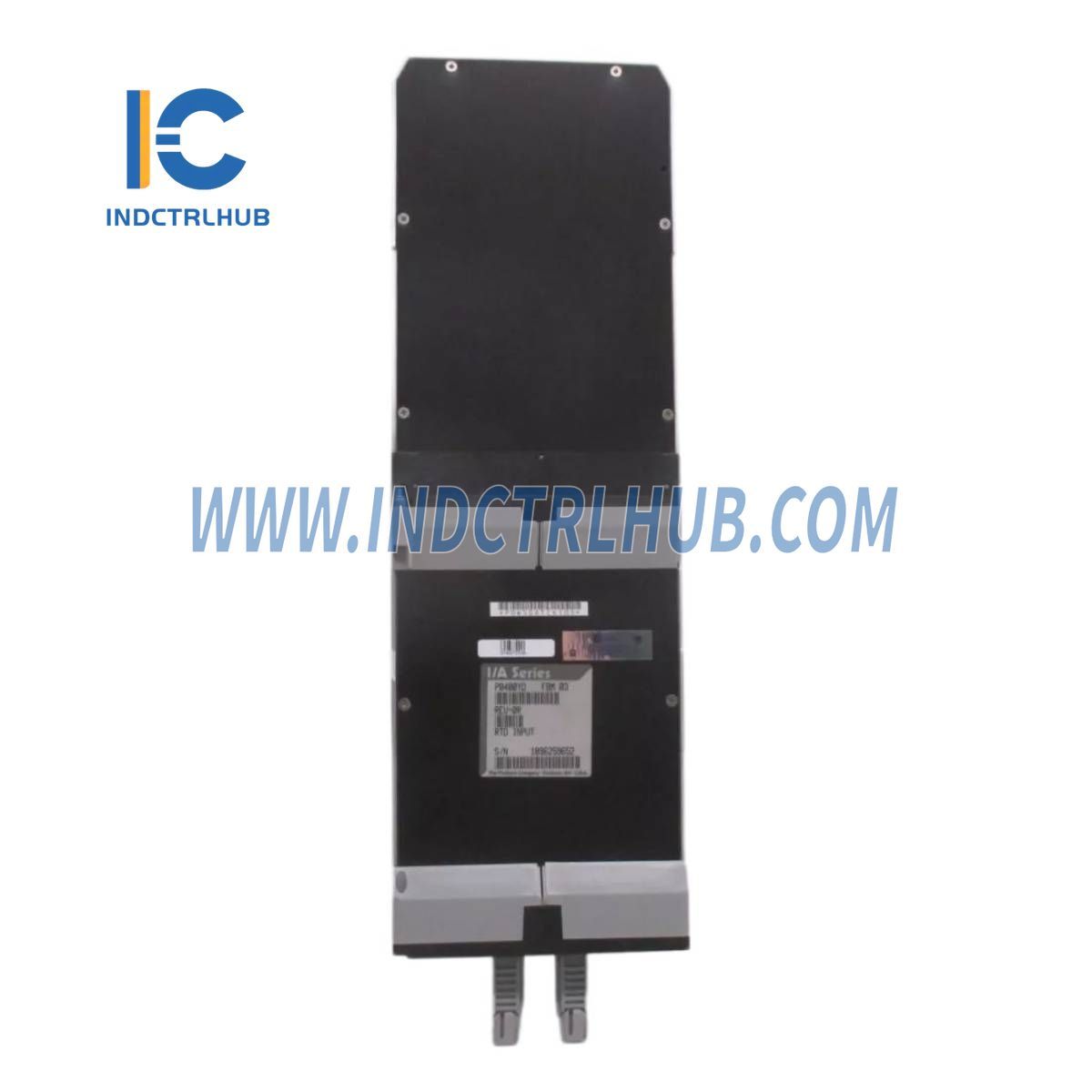

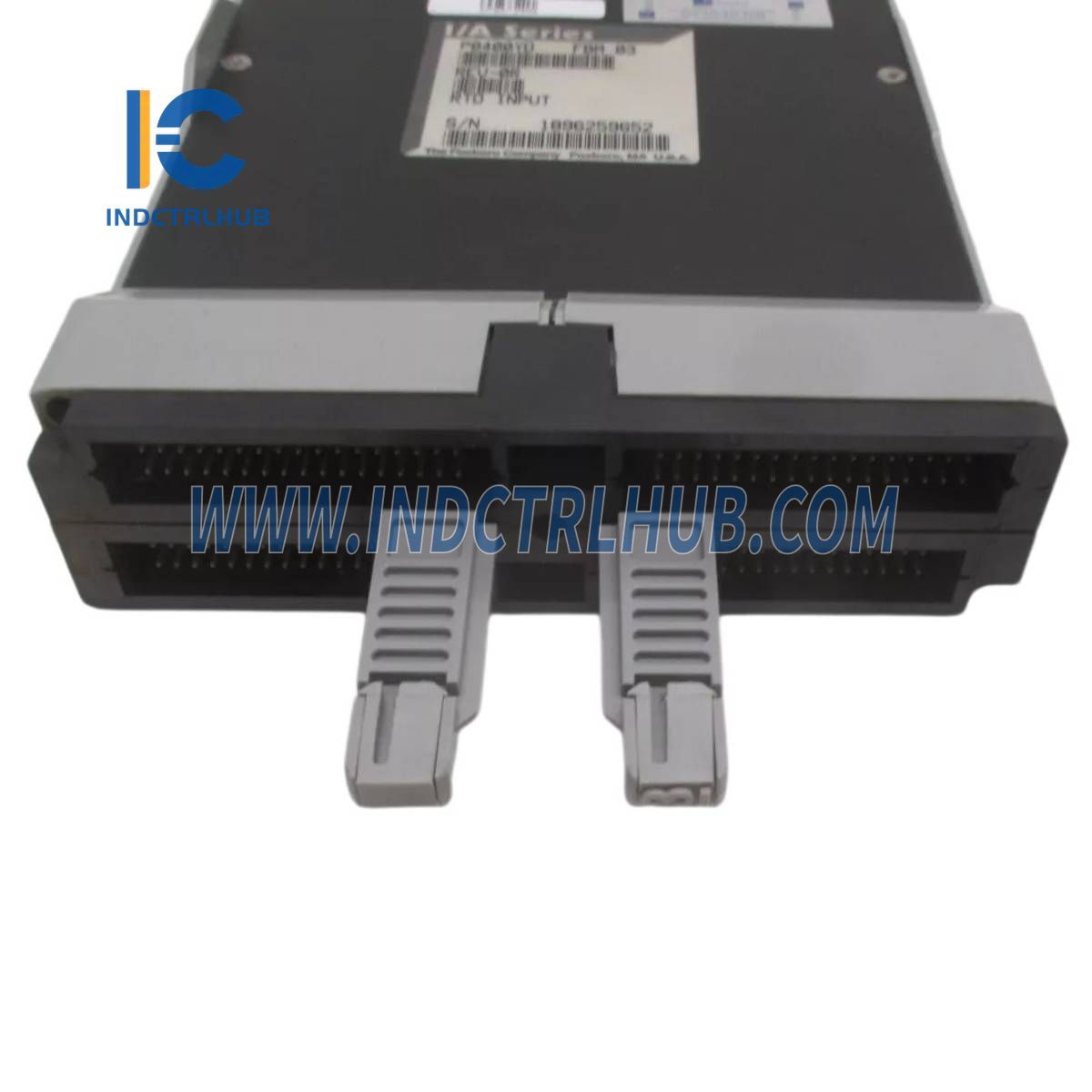

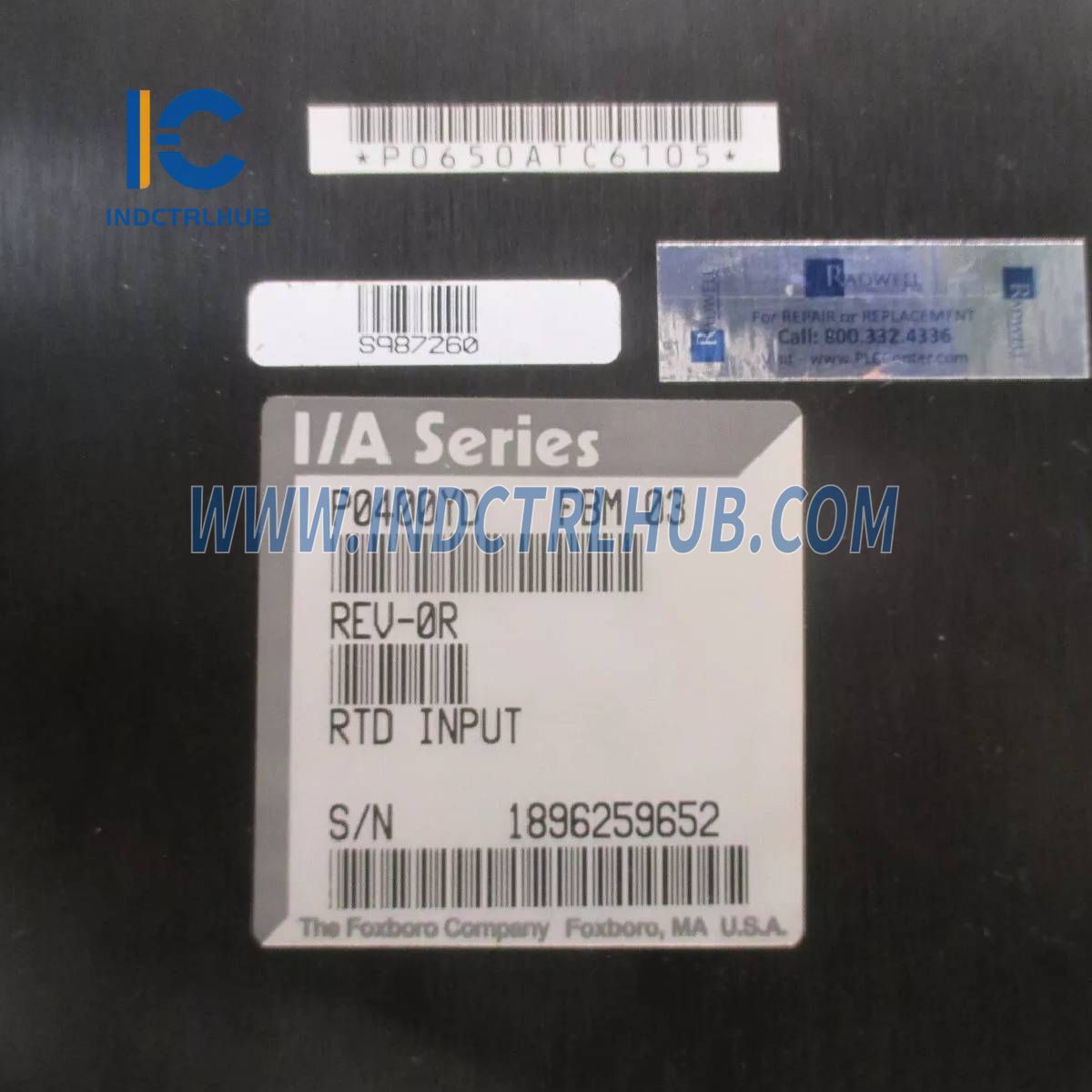

Módulo de Interface de Entrada RTD Foxboro FBM03 P0400YD
Módulo de Interface de Entrada RTD Foxboro FBM03 P0400YD
Manufacturer: Foxboro
Product No.: FBM03
Condition:1000 em estoque
Product Type: Módulo de Interface de Entrada RTD
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Suporte 24/7
- Devoluções em 30 dias
- Envio Rápido
Informações Gerais
__Fabricante:_Foxboro
__Modelo/Número da Peça:_FBM03 P0400YD
Descrição
O_Módulo de Interface de Entrada RTD FBM03_é projetado para executar o programa de aplicação de Entrada Analógica. Ele oferece opções configuráveis, incluindo Resolução de Entrada Analógica, Habilitação de Comutação Fieldbus e Tempo de Comutação Fieldbus.
Especificações Funcionais
|
Parâmetro |
Valor |
|---|---|
|
Entrada |
8 canais isolados e independentes |
|
Faixa de Entrada (por canal) |
0 a 320 ohms |
|
Corrente do Sensor |
0,75 mA CC |
|
Precisão |
±0,025% do intervalo (±0,08 ohms) |
|
Conformidade |
±0,25°C |
|
Coeficiente de Temperatura de Precisão |
±25 ppm/°C |
|
Comunicação |
Via um Fieldbus redundante |
|
Conexões de Entrada |
Suporta RTDs de 2, 3 e 4 fios |
|
Tempo de Conversão |
Configurável por software (consulte as Especificações de Entrada) |
|
Sensores RTD Típicos |
Platina (DIN, SAMA, IEC), Níquel (SAMA) |
|
Resistência Nominal a 0°C |
Platina - 100 ohms, Níquel - 235 ohms |
|
Requisitos de Energia |
Faixa de Tensão de Entrada:_26 a 42 V CC |
|
Consumo:_9 W (máximo) |
|
|
Dissipação de Calor:_9 W (máximo) |
|
|
Isolamento |
Suporta 600 V CA entre canais e terra |
Especificações Ambientais
|
Condição |
Especificação |
|---|---|
|
Temperatura de Operação |
0 a 60°C (32 a 140°F) |
|
Umidade Relativa |
5 a 95% (Sem condensação) |
|
Altitude |
-300 a +3.000 m (-1.000 a +10.000 pés) |
|
Temperatura de Armazenamento |
-40 a +70°C (-40 a +158°F) |
|
Altitude de Armazenamento |
-300 a +12.000 m (-1.000 a +40.000 pés) |
|
Contaminação |
Classe G3 (Severo) conforme Norma ISA S71.04 |
Especificações Físicas
|
Parâmetro |
Valor |
|---|---|
|
Montagem (com adaptador Y) |
Instalável na Estrutura de Montagem 1x8, I/A Series Industrial & Field Enclosure 8 |
|
Montagem (sem adaptador Y) |
Instalável na Estrutura de Montagem I/A Series Field Enclosure 4 & 1x8 FBM |
|
Massa |
1 kg (2,2 lb) |
|
Indicadores |
LEDs vermelho e verde para status operacional |
|
Conexões de Terminação de Campo |
Bloco de Fio Discreto:_RTD de 3 fios (24 terminais), RTD de 2 e 4 fios (32 terminais) |
|
Bloco de Conexão Direta:_32 terminais de parafuso com braçadeira |
|
|
Bloco de Conector Plug:_Conector de 34 pinos (compatível com plugs Burndy MSD) |
_
