Product Description
Informações gerais

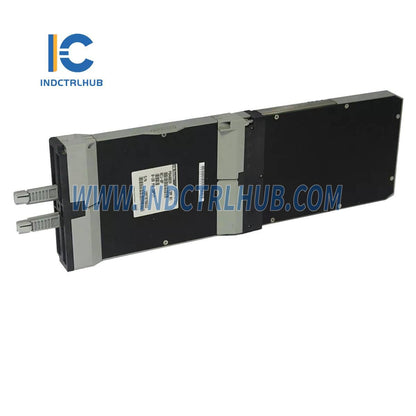

• Fabricante: Foxboro
• Número do modelo/peça: FBM01 P0400DA
Descrição
O Foxboro FBM01 é um Módulo de Interface de Entrada projetado para executar o programa de aplicação de Entrada Analógica. Ele suporta opções configuráveis, como Resolução de Entrada Analógica, Habilitação de Comutação Fieldbus e Tempo de Comutação Fieldbus. Possui canais de entrada independentes com alta precisão e isolamento robusto para garantir a transmissão confiável do sinal.
Especificações Funcionais
|
Parâmetro |
Valor |
|---|---|
|
Entrada |
8 canais isolados e independentes |
|
Faixa de entrada |
0 a 20,4 mA CC |
|
Precisão |
±0,05% do vão |
|
Comunicação |
Via um Fieldbus redundante |
|
Requisitos de energia |
Faixa de Tensão de Entrada: 26 a 42 V CC |
|
Consumo: 14 W (máximo) |
|
|
Dissipação de calor: 12 W (máximo) |
|
|
Conexões de entrada |
Duas configurações (Bloco de Fio Discreto e Bloco de Conexão Direta) |
|
Tempo de conversão |
Configurável por software (Veja a Tabela 1 na documentação) |
|
Isolamento |
Suporta 600 V CA por um minuto entre canais e terra |
Especificações Ambientais
|
Parâmetro |
Valor |
|---|---|
|
Operacional |
Temperatura: 0 a 60°C (32 a 140°F) |
|
Umidade Relativa: 5 a 95% (Sem condensação) |
|
|
Altitude: -300 a +3.000 m (-1.000 a +10.000 pés) |
|
|
Armazenar |
Temperatura: -40 a +70°C (-40 a +158°F) |
|
Umidade Relativa: 5 a 95% (Sem condensação) |
|
|
Altitude: -300 a +12.000 m (-1.000 a +40.000 pés) |
|
|
Contaminação |
Classe G3 (Severo) conforme definido na Norma ISA S71.04 |
Especificações Físicas
|
Parâmetro |
Valor |
|---|---|
|
Montagem |
Com Adaptador em Y: Estrutura de Montagem 1X8, Gabinete Industrial e de Campo da Série I/A 8 |
|
Sem Adaptador em Y: Série I/A Estrutura de Montagem do Invólucro de Campo 4 & 1X8 FBM |
|
|
Massa |
1 kg (2,2 lb) |
|
Indicadores |
LEDs Vermelho e Verde para status operacional |
|
Conexões de Terminação de Campo |
Bloco de Fios Discretos: 24 terminais de parafuso com braçadeira |
|
Bloco de Conexão Direta: 24 terminais de parafuso com braçadeira |
|
|
Bloco de Conector Plug: Conector de 34 pinos compatível com a série Burndy MSD 34 PM e equivalentes |
