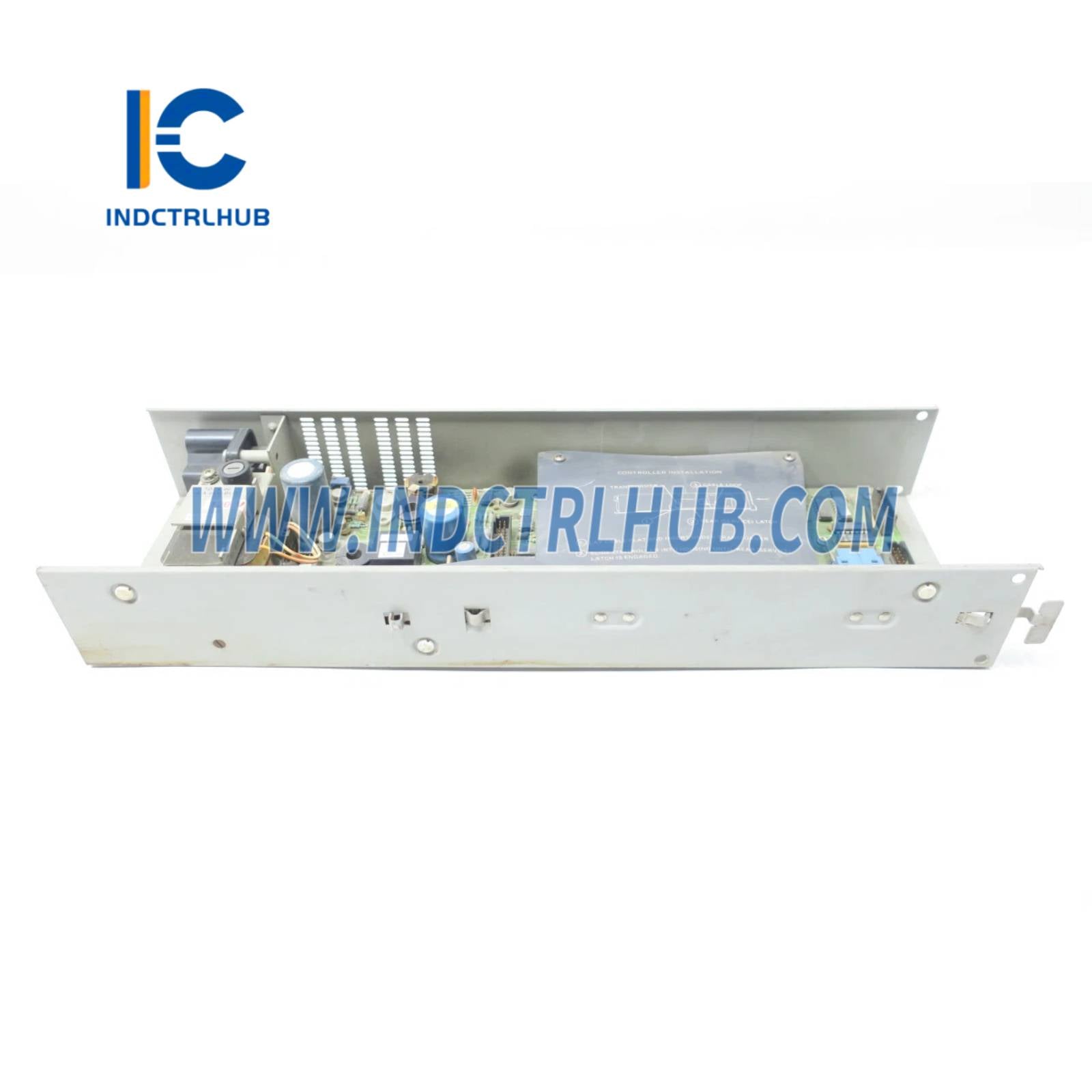

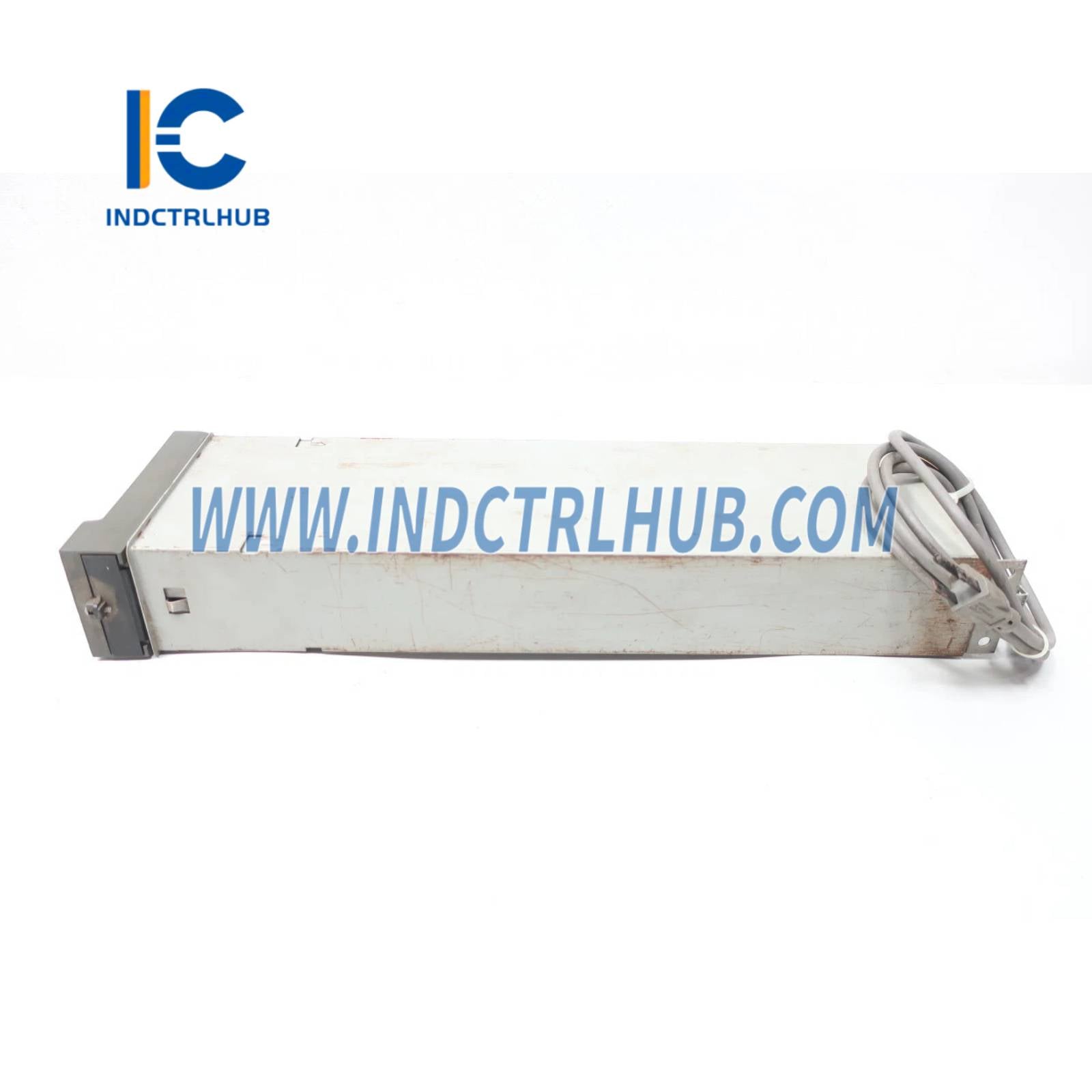

Product Description
📘 Visão geral do produto
| Campo | Detalhes |
|---|---|
| Fabricante | Foxboro (Invensys) |

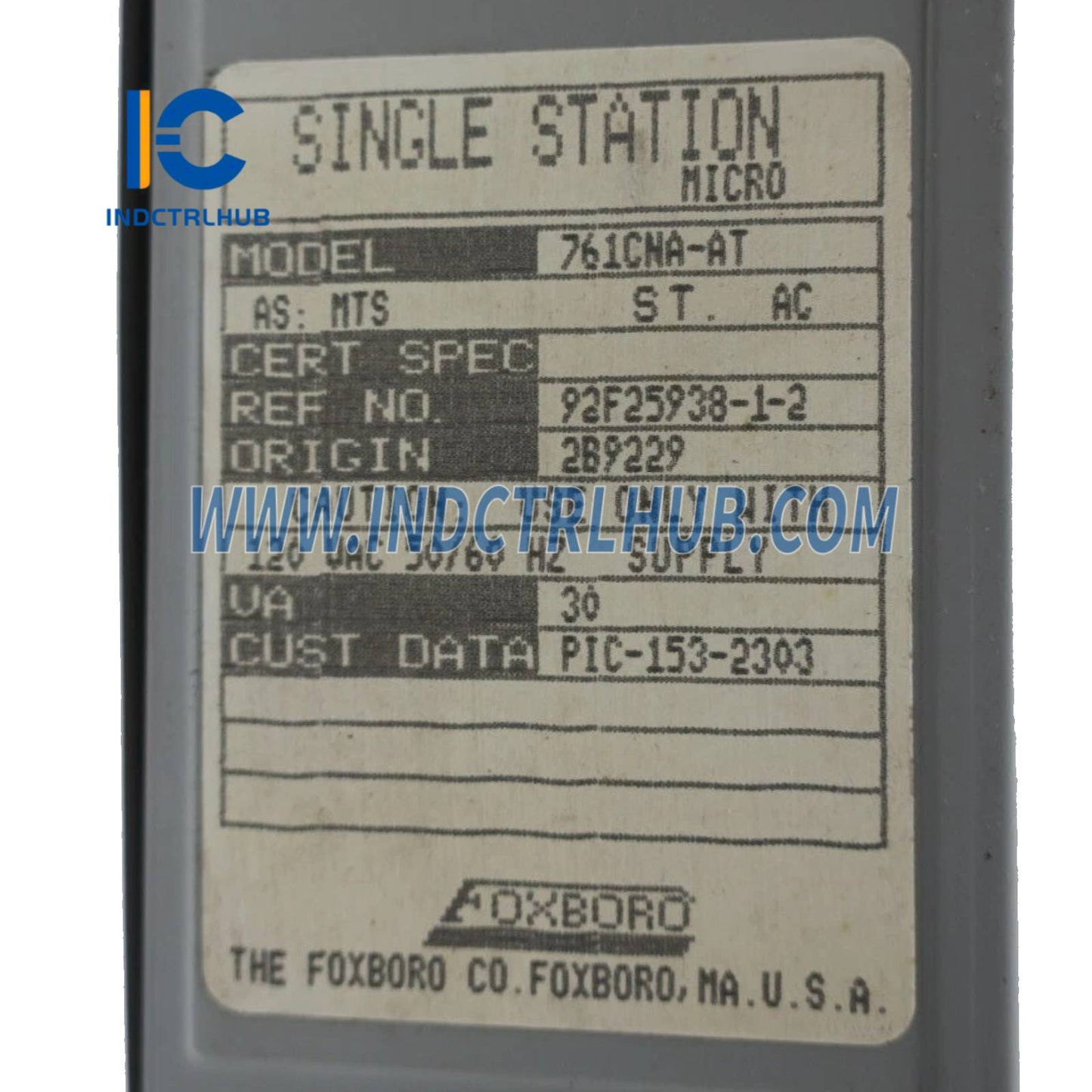

| Número do modelo | 761CNA-AT |
| Descrição | Controlador MICRO Plus de Estação Única, Montagem em Caixa, 120 V CA, Bloco de Terminais de 32 Posições |
| Tipo de produto | Controlador de cascata avançado de estação única com controle EXACT |
| Aplicações | Controle de processo industrial, automação, HVAC, controle em lote |
| Características | controle EXACTO, compensação dinâmica, alarmes atribuíveis, cálculo algébrico, lógica Booleana, entrada acionada por pulso, exibição de pH, comunicações seriais, controle em cascata, segurança por código de acesso |
| Compatibilidade do Sistema | Retrofit para controladores H-Line, Série E27, pneumáticos 100-Line e 62HM |
⚡ Especificações Elétricas
| Parâmetro | Especificação |
|---|---|
| Fonte de energia | 120 V CA, 50/60 Hz, +10/-15%, 30 VA máximo |
| Fonte de Alimentação do Transmissor | 25 V CC com resistor de 250 Ω para dois transmissores de 4-20 mA; opcional 65 V CC para um transmissor de 10-50 mA |
| Sinais de entrada | - Analógico: 4-20 mA CC (padrão, através de resistores de 250 Ω); 1-5 V CC (removendo resistores); opcional 10-50 mA CC - Termopar: Tipo J, K, E (requer transmissor E93) - RTD: Platina IEC 100/SAMA 100, -200 a +850°C - Frequência: 1-9999 Hz (compatível com E83 Vortex, 81/82 Turbine Flowmeters) - Impulso para Cima/Baixo: par de 1-9999 Hz, compatível com controlador 62HM |
| Entradas Máximas | 4 analógicos (4-20 mA/1-5 V/10-50 mA), 1 termopar, 1 RTD, 2 frequência, 1 par de pulso para cima/para baixo |
| Sinais de saída | - Controle: 4-20 mA em 500 Ω máx (opcional isolado ou 10-50 mA em 660 Ω) - Auxiliar: 1-5 V DC em 2 kΩ mínimo - Discreto: 2 chaves de transistor NPN não isoladas, 50 V CC máx., 250 mA máx., 100 µA de fuga |
| Entradas discretas | 2 interruptores de contato/transistor não isolados, 5 V CC nominal, 1 mA máx |

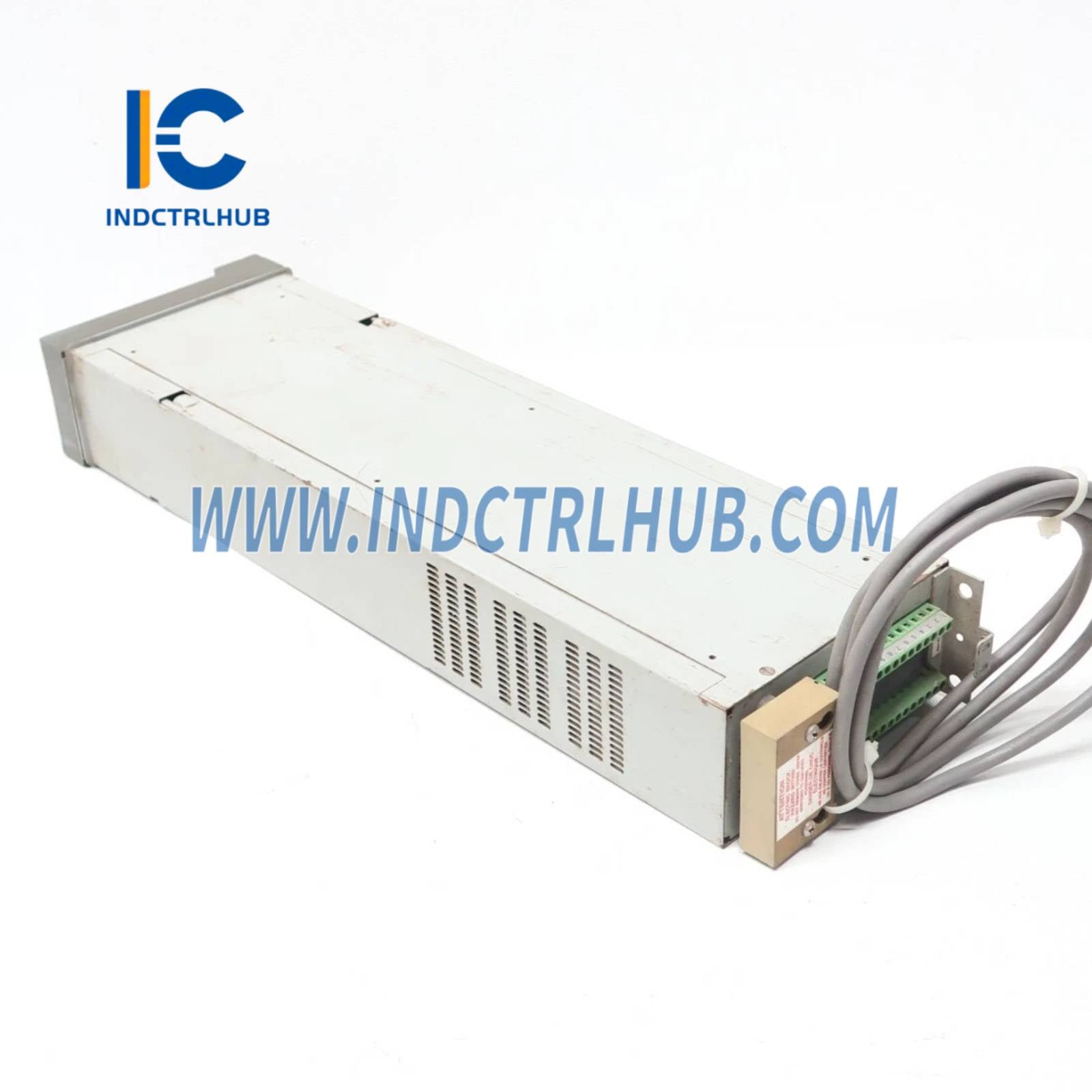

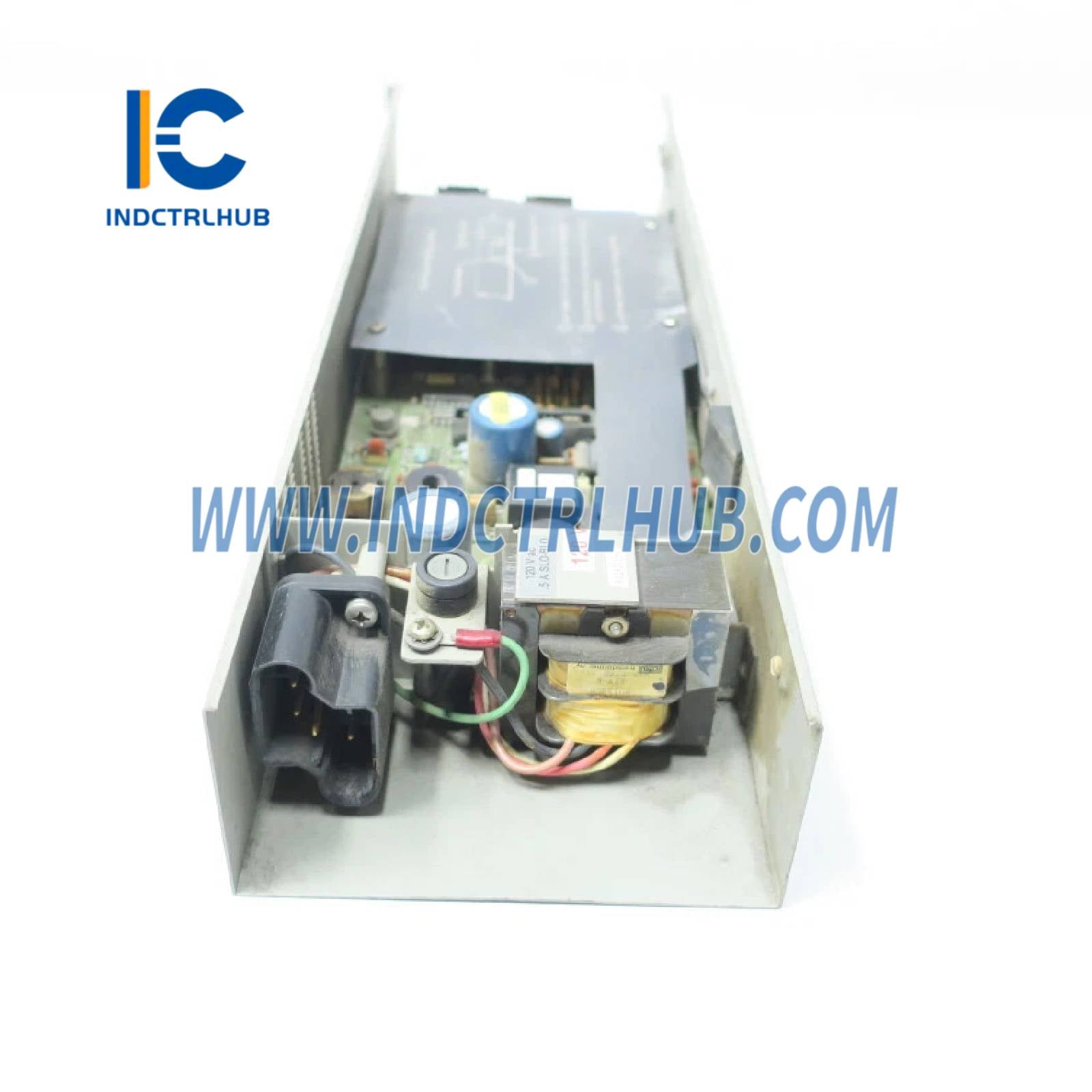

| Conexões de Sinal | Bloco terminal de 32 posições, terminais de compressão para fio de até 2,5 mm² (14 AWG) |
| Conexões de energia | Faixa de terminais de 3 posições com conexões de parafuso 8-32 |
🔌 Especificações Funcionais
| Parâmetro | Especificação |
|---|---|
| Funções de controle | - Controlador Primário: P, I, PD, PI, PID, EXACT; opções: extensor não linear, razão, rastreamento, reinicialização/limites externos, controle em lote - Controlador Secundário: P, PI (ativado para cascata), razão, limites externos |
| Controle EXATO | Autoajuste baseado em microprocessador, ajusta-se com base na dinâmica do processo em tempo real; amortecimento/sobressinal selecionável pelo usuário; pode ser ativado/desativado |
| Compensação Dinâmica | Avanço/atraso, impulso, tempo morto (0-200 min cada); tempo morto precede avanço/atraso; comutadores de acompanhamento individuais; execução 10x/seg (5x/seg para configurações complexas) |
| Alarmes | 4 alarmes de nível duplo com banda morta, saída Booleana; suporta Alto/Alto, Alto/Baixo, Baixo/Baixo, Absoluto, Desvio, Taxa de Variação, Trava/Não trava/Permissivo |
| Cálculos | 3 blocos independentes (CALC 1-3); operadores: +, -, ×, ÷, √, portas Booleanas; suporta entradas diretas, constantes e resultados de cálculos anteriores |
| Lógica Booleana | 5 portas de entrada única (DIRECT, NOT), 5 portas de entrada dupla (OR, NOR, AND, NAND, XOR, NXOR); 18 interruptores de função |
| Condicionamento de Sinal | Quadrado, raiz quadrada, 2 caracterizadores (10/15 segmentos) |
| Distribuição de Sinal | 25 sinais internos (entradas condicionadas/não condicionadas, saídas de controle, cálculos) |
| Limites do Modo de Controle | - Banda Proporcional: 1-8000% - Integral: 0,01-200 min/repetição - Derivado: 0-100 min - Proporção: 0-5 |
| Filtro de entrada | Butterworth de segunda ordem, tempo de ajuste de 0-10 min |
| Comunicações Seriais | Porta RS-485; suporta download de configuração, sondagem, leitura/gravação de parâmetros; compatível com o conversor Foxboro F6501A (até 90 controladores) |
| Memória | Não volátil (NOVRAM), mantém as configurações durante falta de energia, sem baterias |
| Configuração | Teclado do painel frontal, prompt interativo; recurso de cópia via NOVRAM e acessório K0143DV |

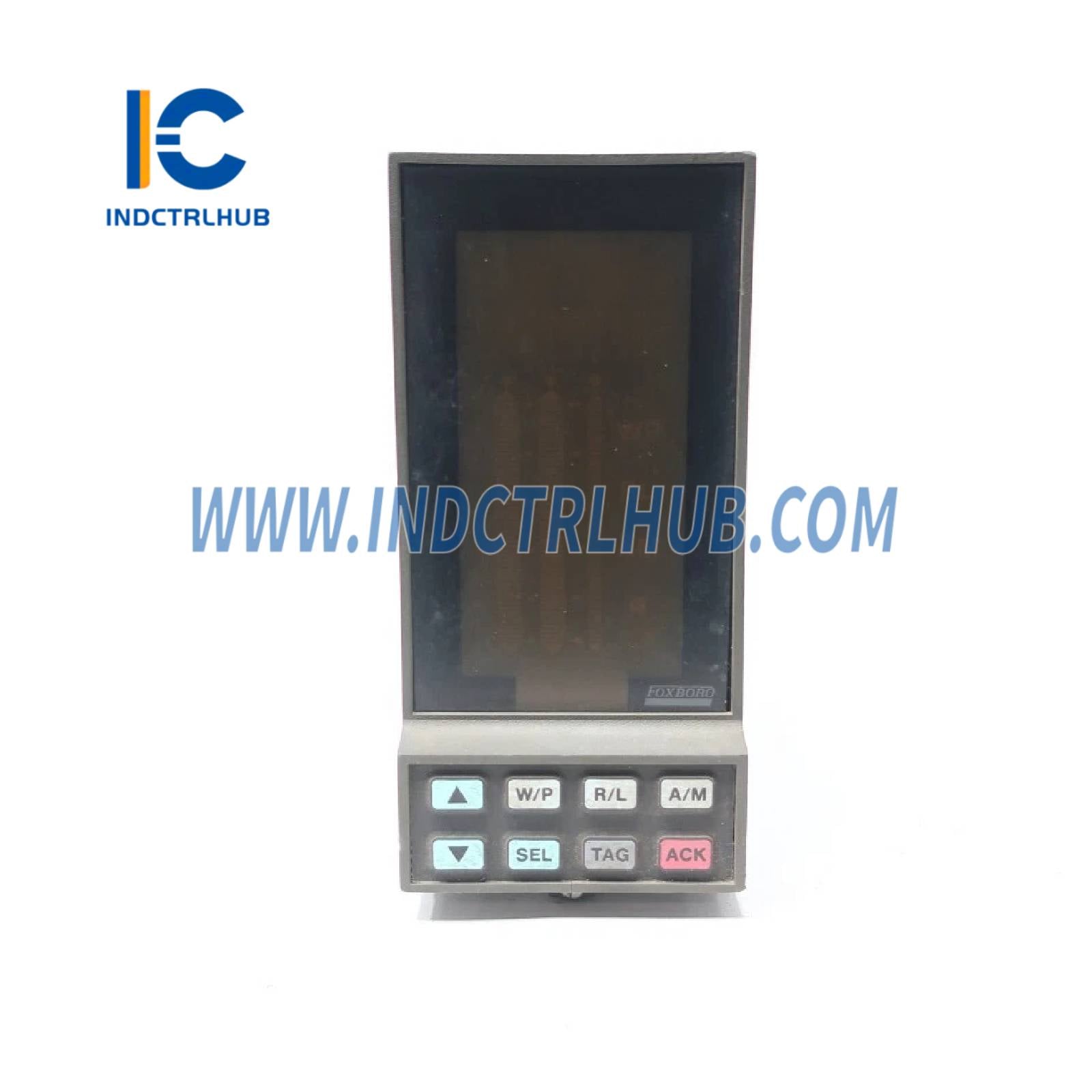

| Mostrar | Alfanumérico fluorescente (2x9 caracteres), gráficos de barras de 3x50 segmentos, símbolo de alarme, indicadores de status; resolução de ±0,1% (numérico), ±2% (gráficos de barras) |
| Segurança | Proteção por senha para alterações de configuração |
🌡️ Especificações Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação | 5 a 50°C (40 a 120°F) |
| Umidade relativa | 5 a 95% sem condensação |
| Efeito da Temperatura Ambiente | ±0,1% (ponto de ajuste), ±0,5% (entrada/saída analógica), ±0,2% (frequência), ±0,5°C (RTD) para variação de 30°C |
| Efeito da umidade | ±0,1% do intervalo para 95% UR a 30°C bulbo úmido |
✅ Especificações de Desempenho
| Parâmetro | Precisão |
|---|---|
| Ponto de Ajuste (Local/Remoto/Proporção) | ±0,1% do vão |
| Entrada (Analógica/Frequência/RTD) | ±0,1% / ±0,1% / ±0,5°C |
| Saída (Válvula/Retransmitido) | ±0,5% / ±0,25% |
| Linearização (RTD/Termopar) | ±0,5°C |
| Modos de controle | ±5% (banda proporcional), ±5% (integral >0,1 min), ±5 s (derivativo <0,1 min) |
| Alarmes (Absoluto/Desvio/Taxa) | ±0,1% |
| Cálculos | ±0,1% |
| Resposta de frequência | Plano a 3 Hz (entrada analógica para saída) |
| Ruído de saída | 0,25% máximo pico a pico |
| Efeito da Tensão de Alimentação | ±0,1% do intervalo para variação de +10/-15% na CA |

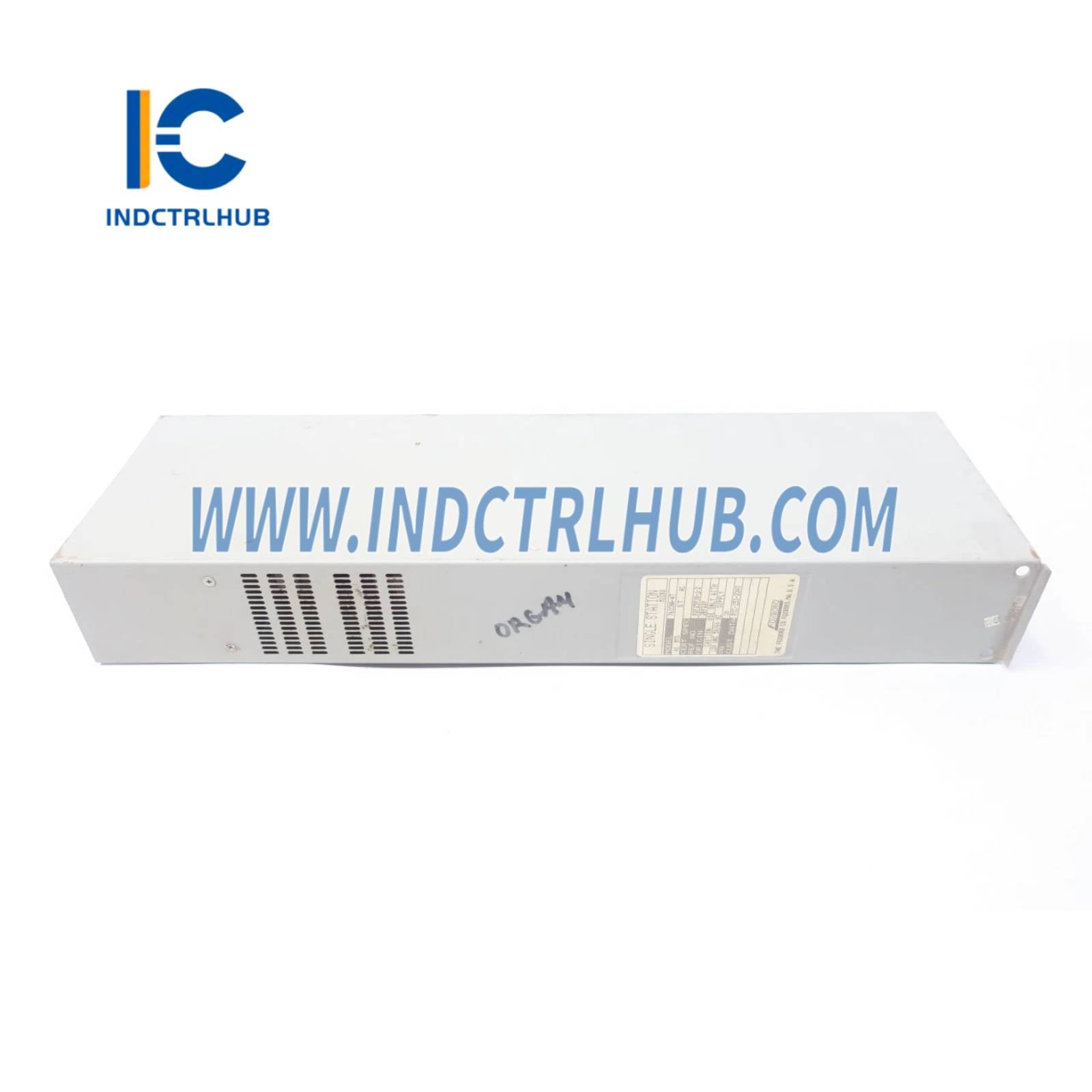

🔧 Especificações Físicas
| Parâmetro | Especificação |
|---|---|
| Montagem | Montado na caixa para painel |
| Conexões de Sinal | Bloco terminal de 32 posições, terminais de compressão para até 2,5 mm² (14 AWG) |
| Conexões de energia | Faixa de terminais de 3 posições com conexões de parafuso 8-32 |
| Massa aproximada | 4,5 kg (10 lb) |
