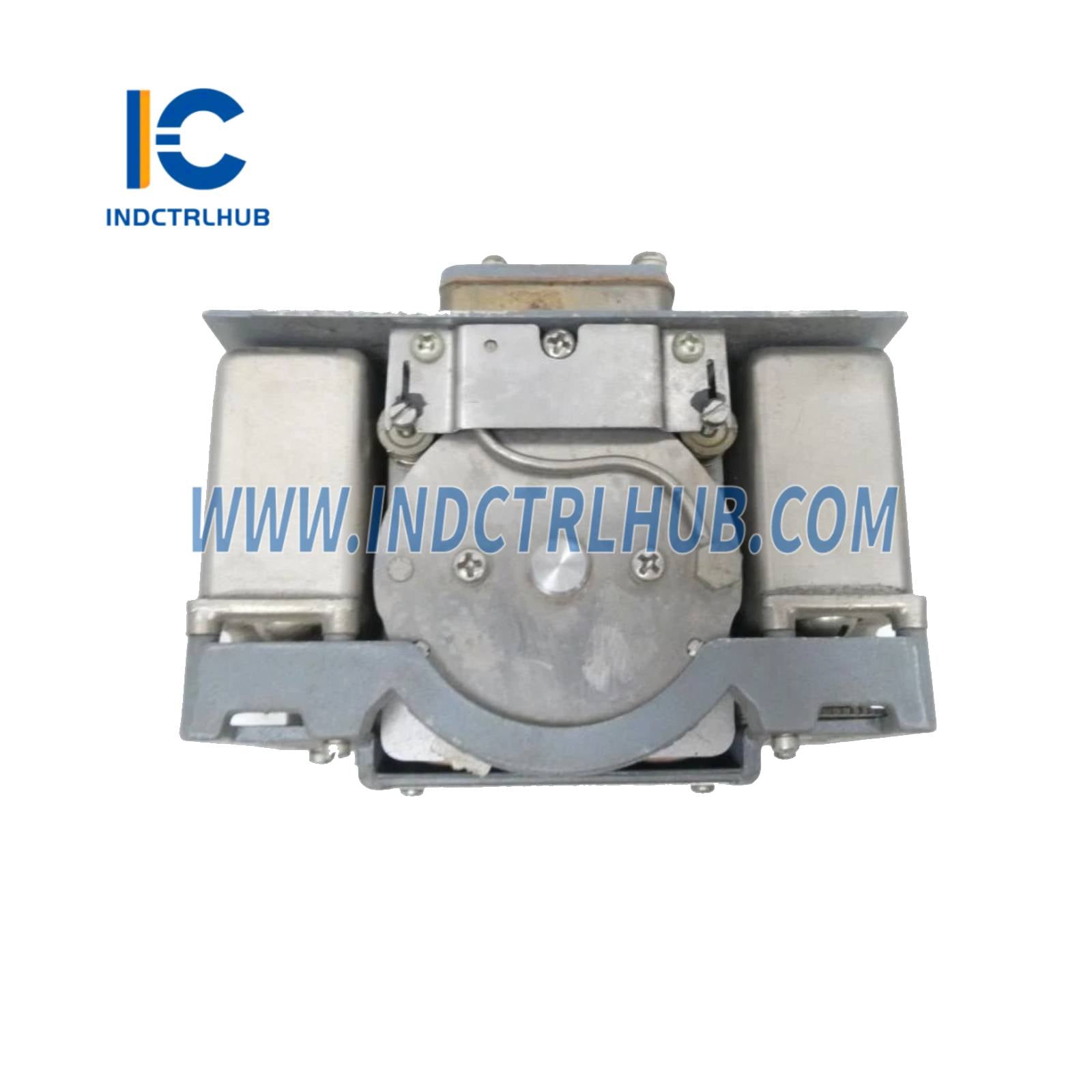

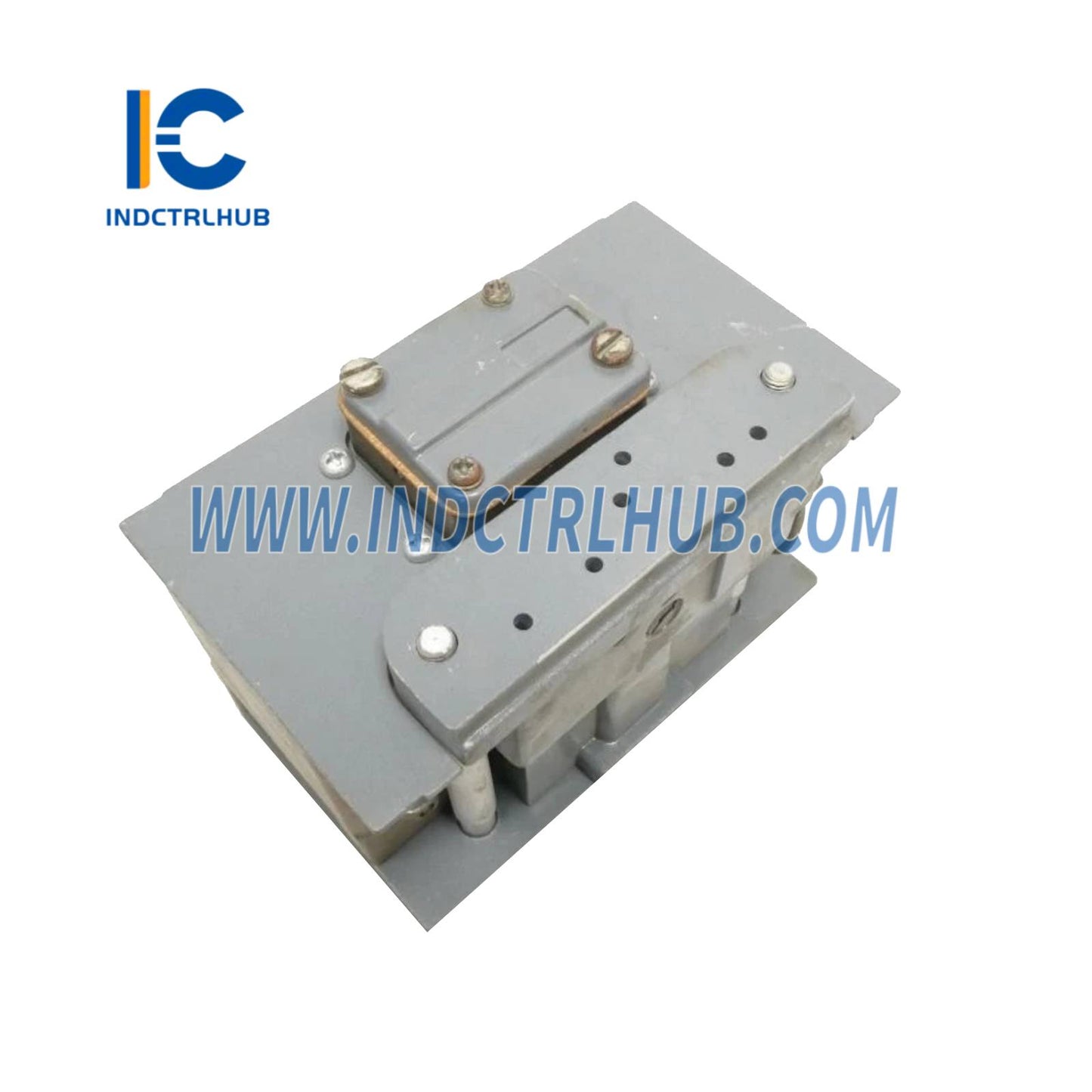

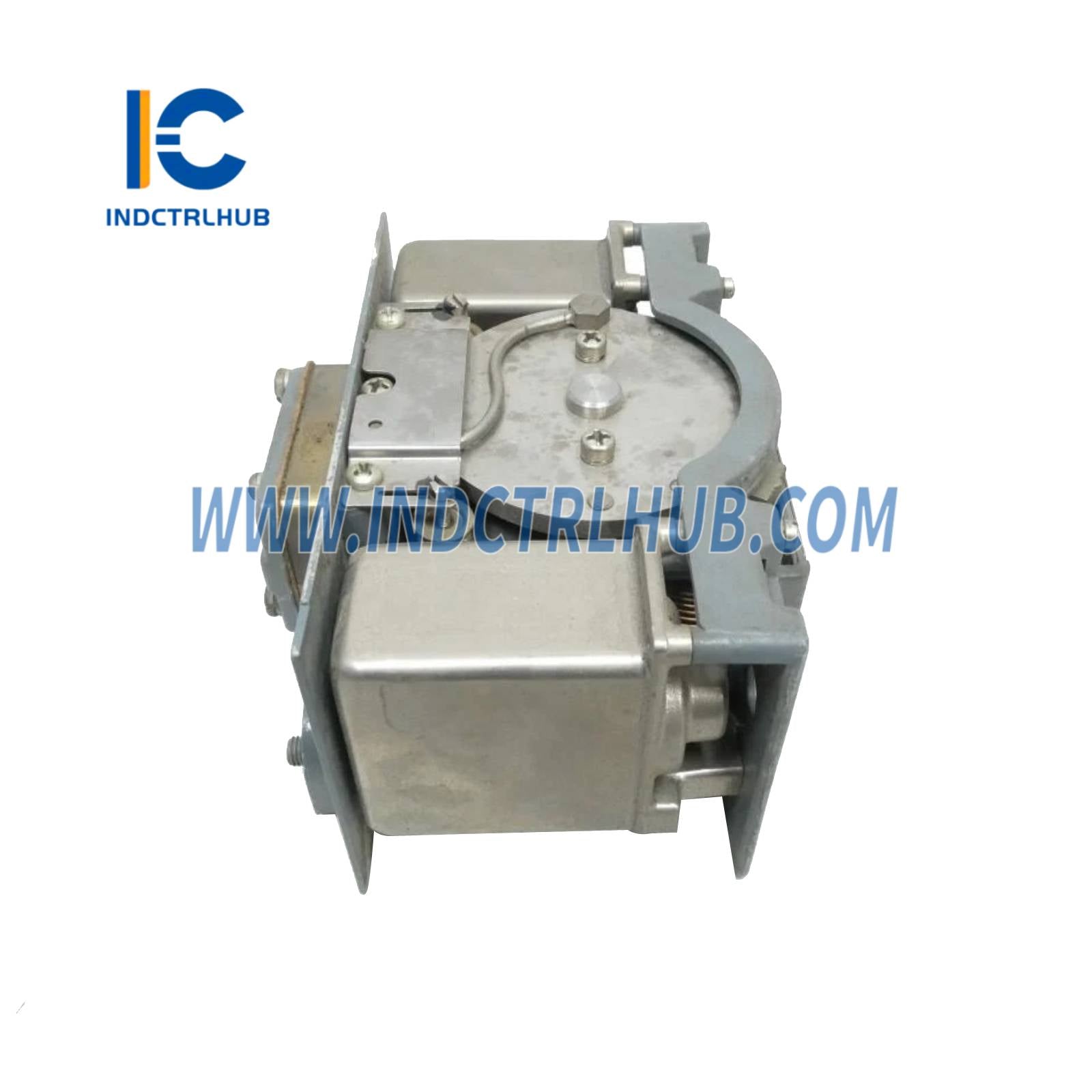

Controlador Pneumático Foxboro 58P5
Visão Geral do Produto
- O Foxboro 58P5 é um Controlador Pneumático da Série 58P, fabricado pela Foxboro, agora parte da Schneider Electric. Este controlador é projetado para gerenciar variáveis de processo como pressão, temperatura, fluxo ou nível, produzindo um sinal de saída pneumático baseado na diferença entre uma variável de processo medida e um ponto de ajuste. É utilizado em aplicações industriais, incluindo processamento químico, petróleo e gás, e geração de energia, para controle preciso em sistemas de controle pneumático.
Especificações Técnicas
- O 58P5 possui as seguintes especificações baseadas em fontes da indústria:
| Especificação | Detalhes |
|---|---|
| Modelo/Número da Peça | 58P5 |
| Fabricante | Foxboro (pela Schneider Electric) |
| Descrição | Controlador Pneumático, Controle Proporcional + Reset + Derivativo |
| Série | 58P |
| Função | Controla variáveis de processo com ações proporcional, reset e derivativa |
| Modos de Controle | Proporcional + Reset + Derivativo (PID) |
| Sinal de Entrada | 3–15 psi (20–100 kPa ou 0,2–1,0 bar) |
| Sinal de Saída | 3–15 psi (20–100 kPa ou 0,2–1,0 bar) |
| Pressão de Alimentação | 20 psi (140 kPa) nominal |
| Consumo de Ar | Aprox. 0,3 scfm (0,5 m³/h) em condições padrão |
| Ajustes de Controle | Banda Proporcional: 5–500% Reset (Integral): 0,01–50 minutos Derivativo: 0,05–50 minutos |
| Ação de Controle | Aumentar-Diminuir ou Aumentar-Aumentar (configurável) |
| Precisão | ±0,5% do alcance (típico, dependente da configuração do sistema) |
| Montagem | Integrada com Gravador Foxboro 54 ou montagem remota em tubo de 2 polegadas |
| Invólucro | Resistente às intempéries, adequado para ambientes industriais |
| Classificação do Invólucro | IEC IP53, NEMA Tipo 3 (aproximado) |
| Materiais | Caixa: Alumínio ou poliéster reforçado Componentes Internos: Aço inoxidável, latão ou ligas resistentes à corrosão |
| Conexões | 1/4 NPT para alimentação de ar e saída |
| Especificações Ambientais | Temperatura de Operação: -20°C a +70°C (-4°F a +158°F) Temperatura de Armazenamento: -40°C a +85°C (-40°F a +185°F) Umidade Relativa: 5% a 95% sem condensação |
| Dimensões | Aprox. 150 mm (A) x 100 mm (L) x 200 mm (P) |
| Peso | Aprox. 2,5 kg (5,5 lb) |
| Certificações | CE, conforme normas industriais aplicáveis |
