Product Description

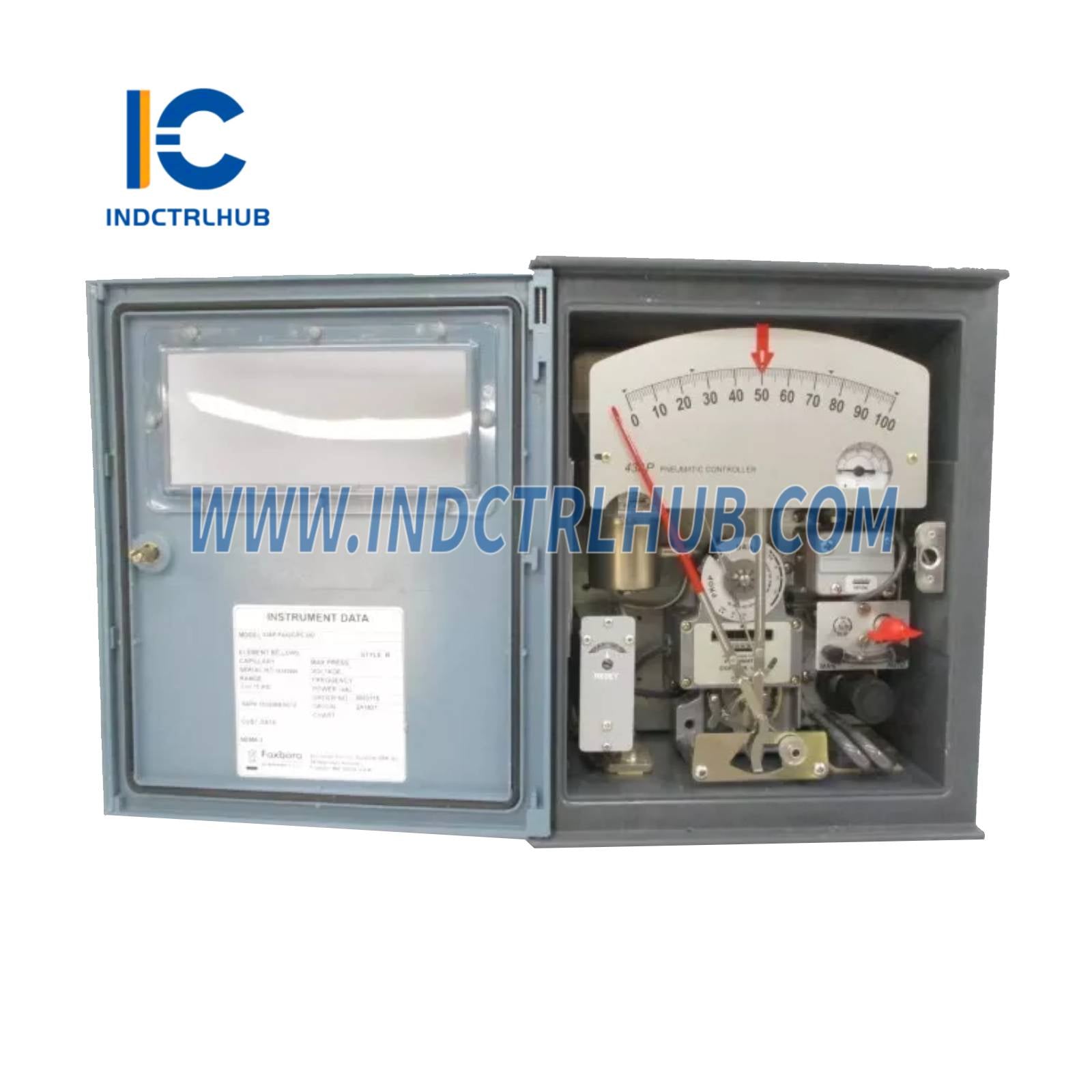

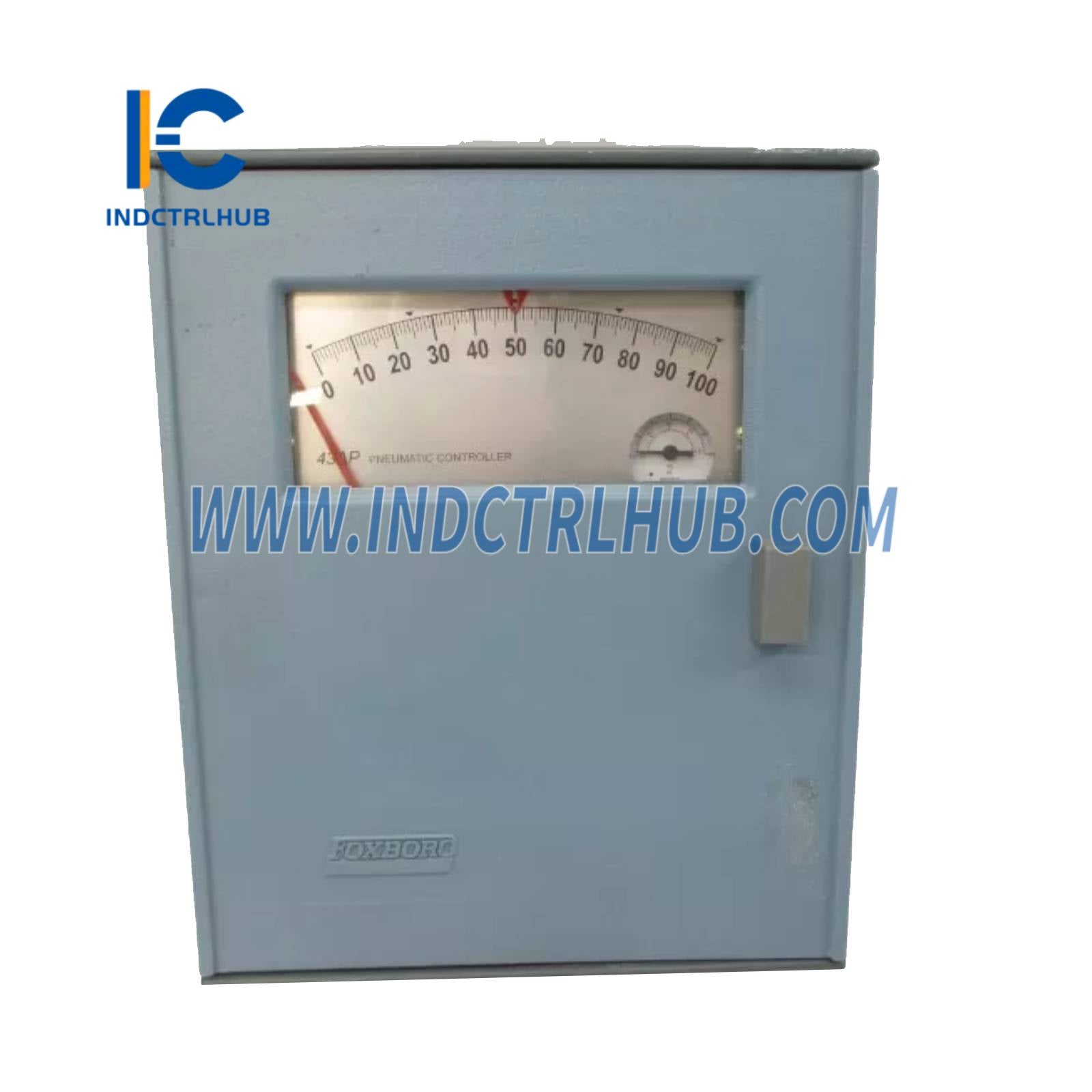

Controlador Indicador Pneumático Foxboro 43AP-FA42CPC
Visão Geral do Produto
- O Foxboro 43AP-FA42CPC é um Controlador Indicador Pneumático da série 43AP, fabricado pela Foxboro, agora parte da Schneider Electric. Este instrumento versátil controla variáveis de processo como pressão, temperatura, fluxo e nível, detectando a diferença entre uma medição de processo e seu ponto de ajuste, produzindo um sinal de saída pneumático proporcional. É utilizado em aplicações industriais, incluindo petróleo e gás, processamento químico e geração de energia, para controle confiável de processos em ambientes exigentes.
Especificações Técnicas
- O 43AP-FA42CPC possui as seguintes especificações baseadas em fontes da indústria:
| Especificação | Detalhes |
|---|---|

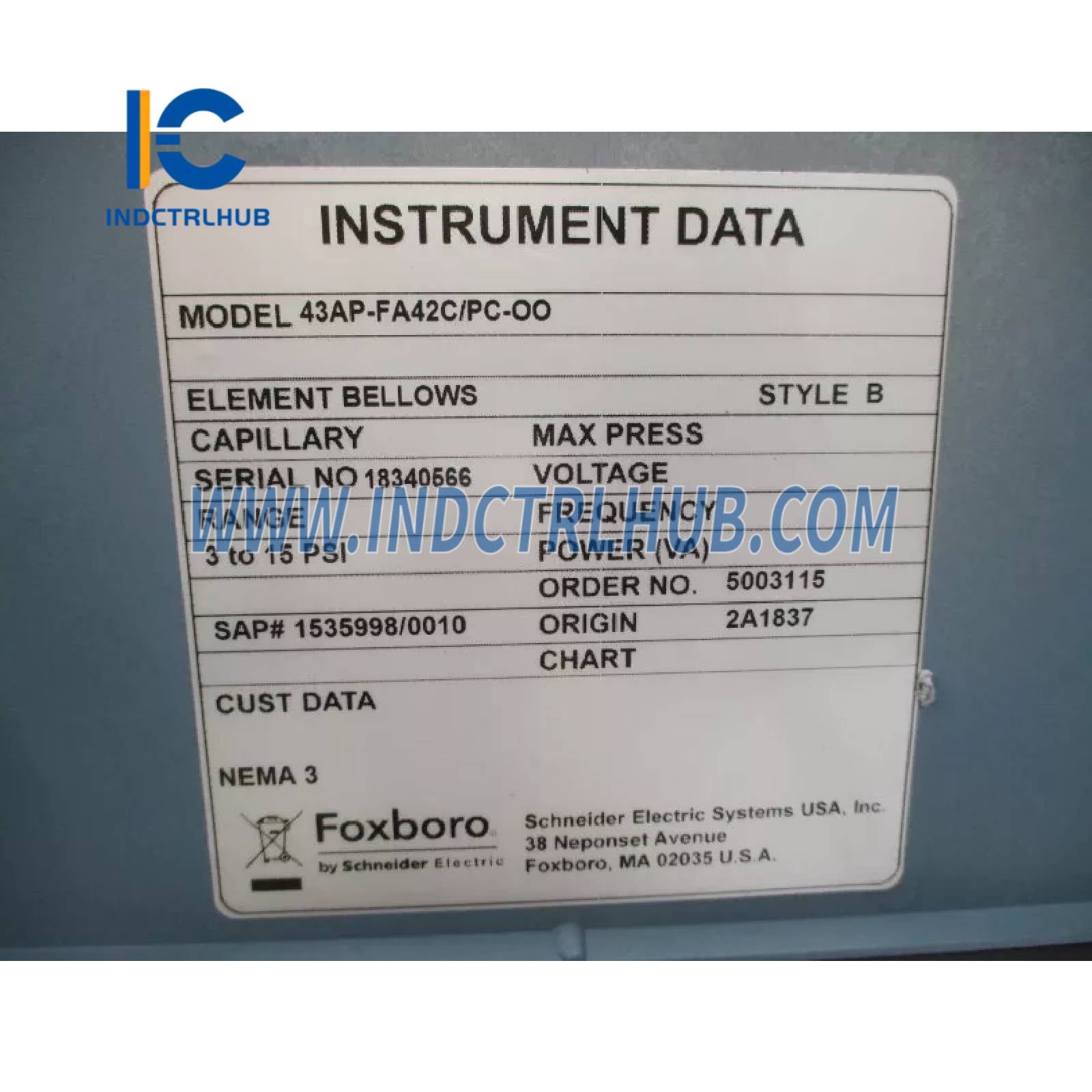

| Modelo/Número da Peça | 43AP-FA42CPC |
| Fabricante | Foxboro (pela Schneider Electric) |
| Descrição | Controlador Indicador Pneumático, Controle Proporcional, Saída 3–15 psi |
| Série | 43AP |
| Função | Controla variáveis de processo (pressão, temperatura, fluxo, nível) com saída pneumática |
| Modos de Controle | Proporcional, Proporcional + Integral, Proporcional + Derivativo, Liga-Desliga, Lacuna Diferencial, Desligamento Automático |
| Sinal de Saída | 3–15 psi (20–100 kPa ou 0,2–1,0 bar) |
| Pressão de Alimentação | 20 psi (140 kPa) nominal |
| Consumo de Ar | 0,3 scfm (0,5 m³/h) em condições padrão |
| Elementos de Entrada | Variável (ex.: foles, tubos Bourdon, elementos helicoidais; hidron de latão para faixas específicas) |
| Faixa | Configurável, ex.: 0–5000 mm H₂O (como na variante do modelo), dependente do elemento |
| Precisão | ±0,5% do intervalo (dependente do elemento) |
| Ajustes de Controle | Faixa Proporcional: 5–500% Integral (Reset): 0,01–50 minutos Derivativo: 0,05–50 minutos |
| Comutação de Transferência | Sem perturbação, chave de 2 posições com medidor de equilíbrio e regulador |
| Invólucro | Caixa reforçada com fibra de vidro, porta com vedação, janela de policarbonato resistente a estilhaços |
| Classificação do Invólucro | IEC IP53, NEMA Tipo 3 |
| Materiais | Caixa: poliéster reforçado com fibra de vidro Janela: policarbonato Elemento de Medição: latão, aço inoxidável ou Monel (dependente da configuração) |

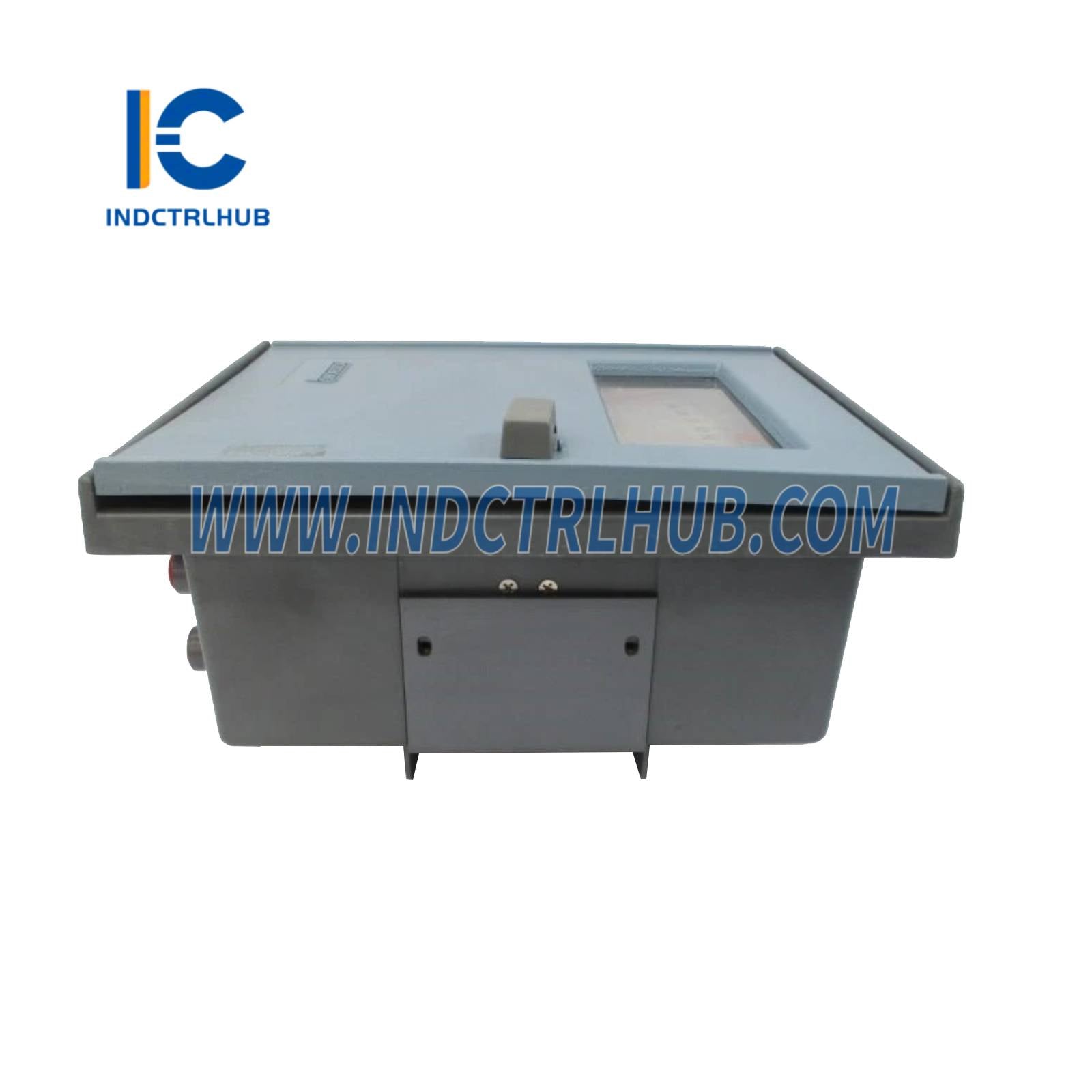

| Montagem | Painel, superfície plana, tubo vertical (DN 50 ou 2 polegadas) ou tubo de derivação |
| Conexões | 1/4 NPT para alimentação de ar e saída |
| Especificações Ambientais | Temperatura de Operação: -20°C a +70°C (-4°F a +158°F) Temperatura de Armazenamento: -40°C a +85°C (-40°F a +185°F) Umidade Relativa: 5% a 95% sem condensação |
| Dimensões | Aprox. 330 mm (A) x 150 mm (L) x 200 mm (P) |
| Peso | Aprox. 5,1 kg (11,2 lb) |
| Certificações | CE, conforme normas industriais aplicáveis |
