Product Description

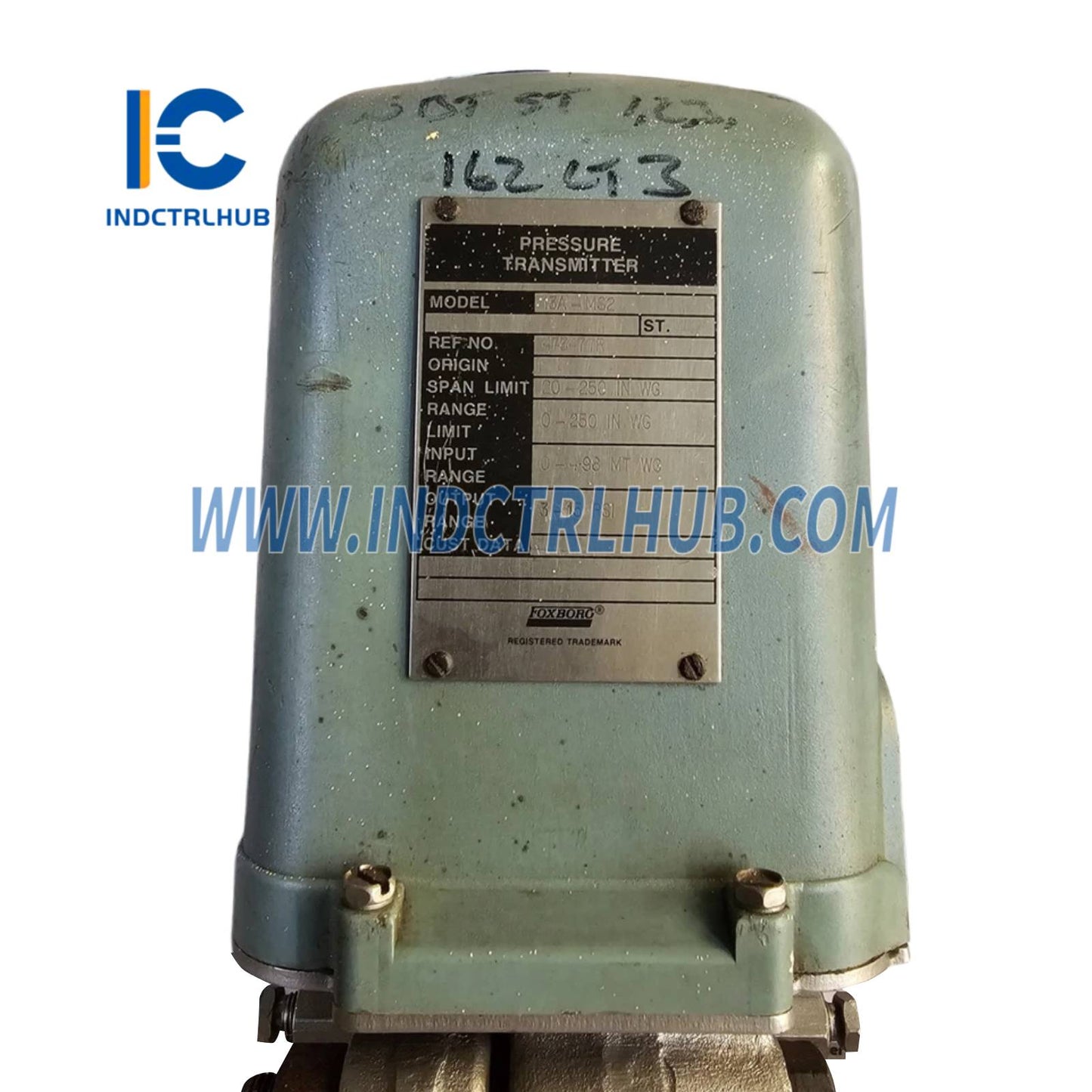

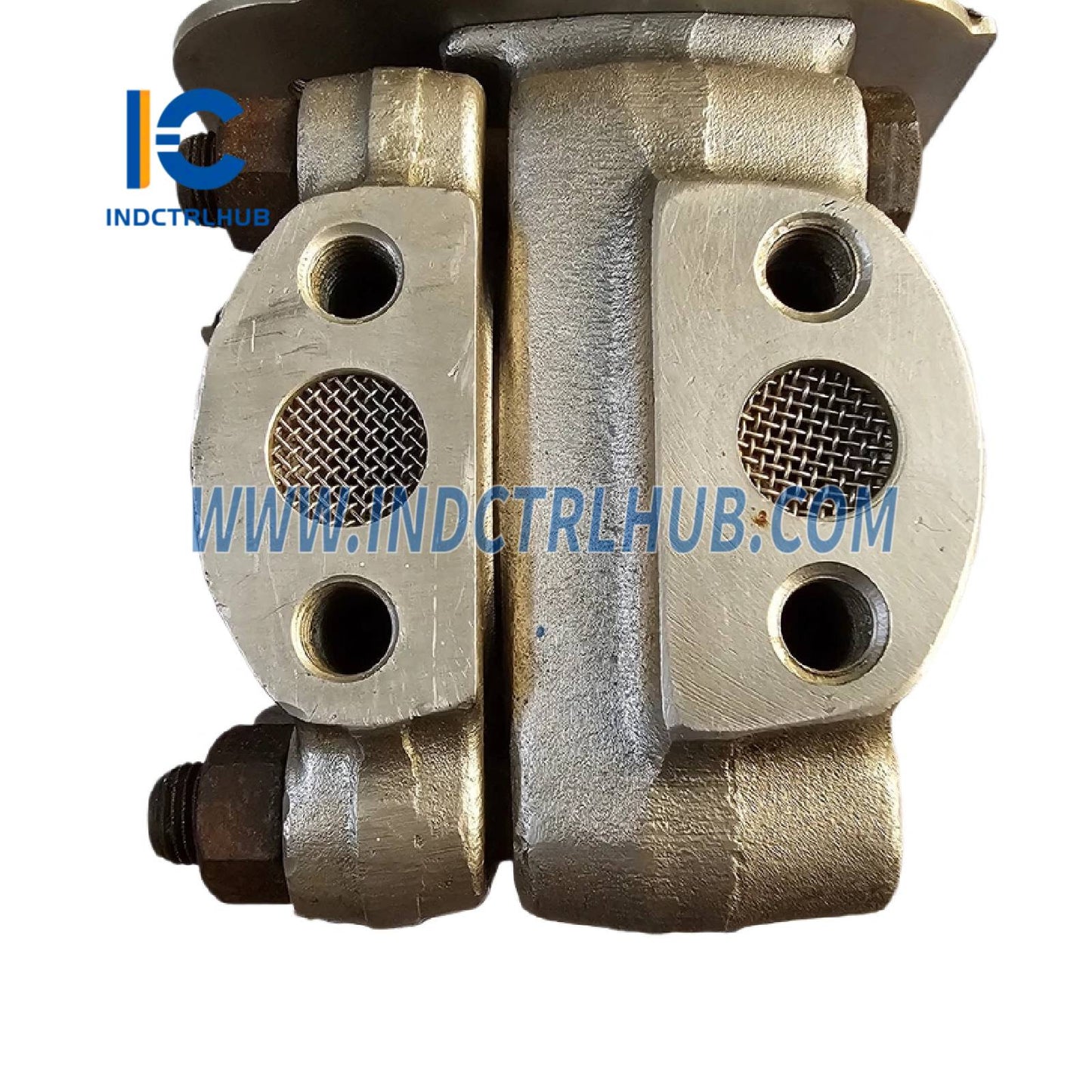

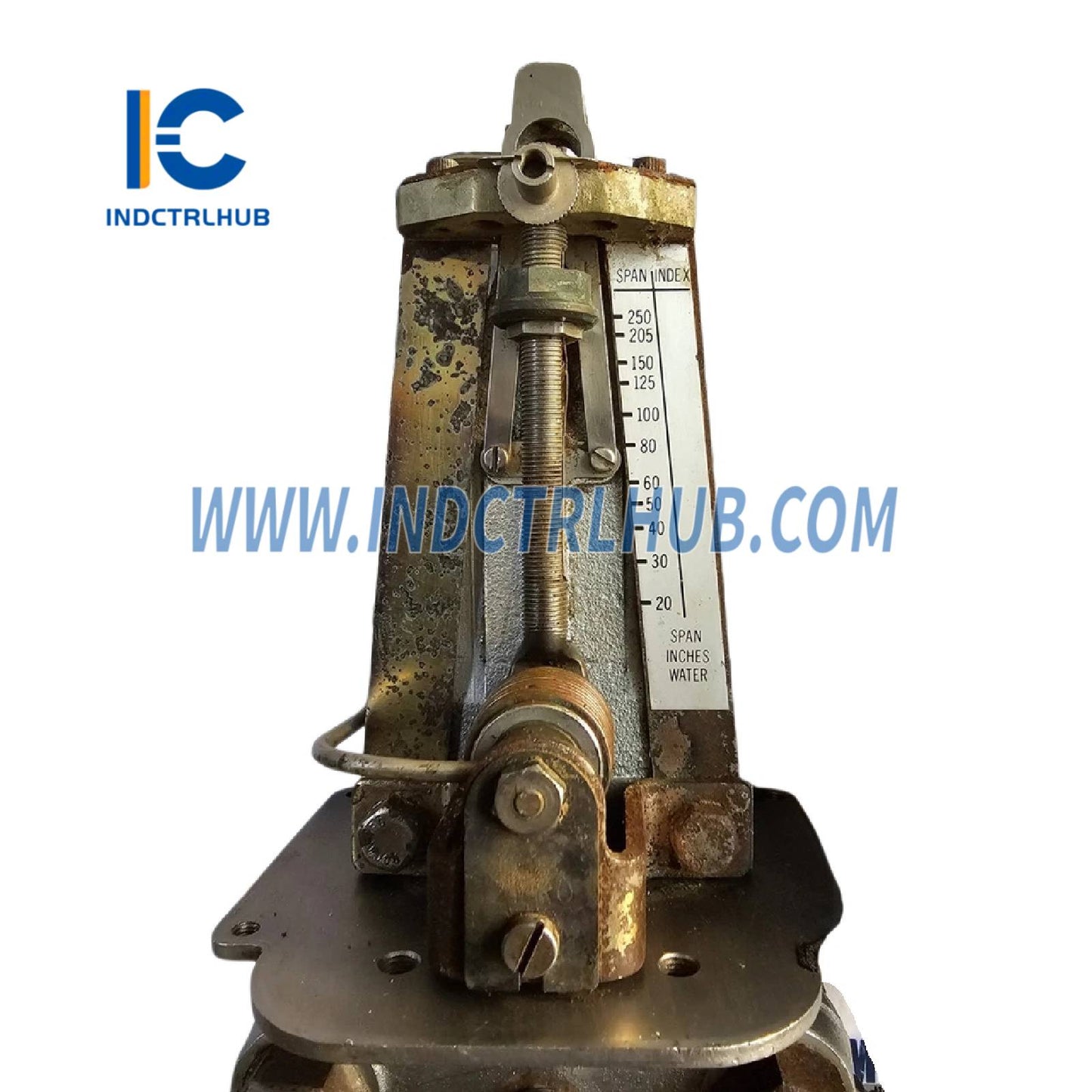

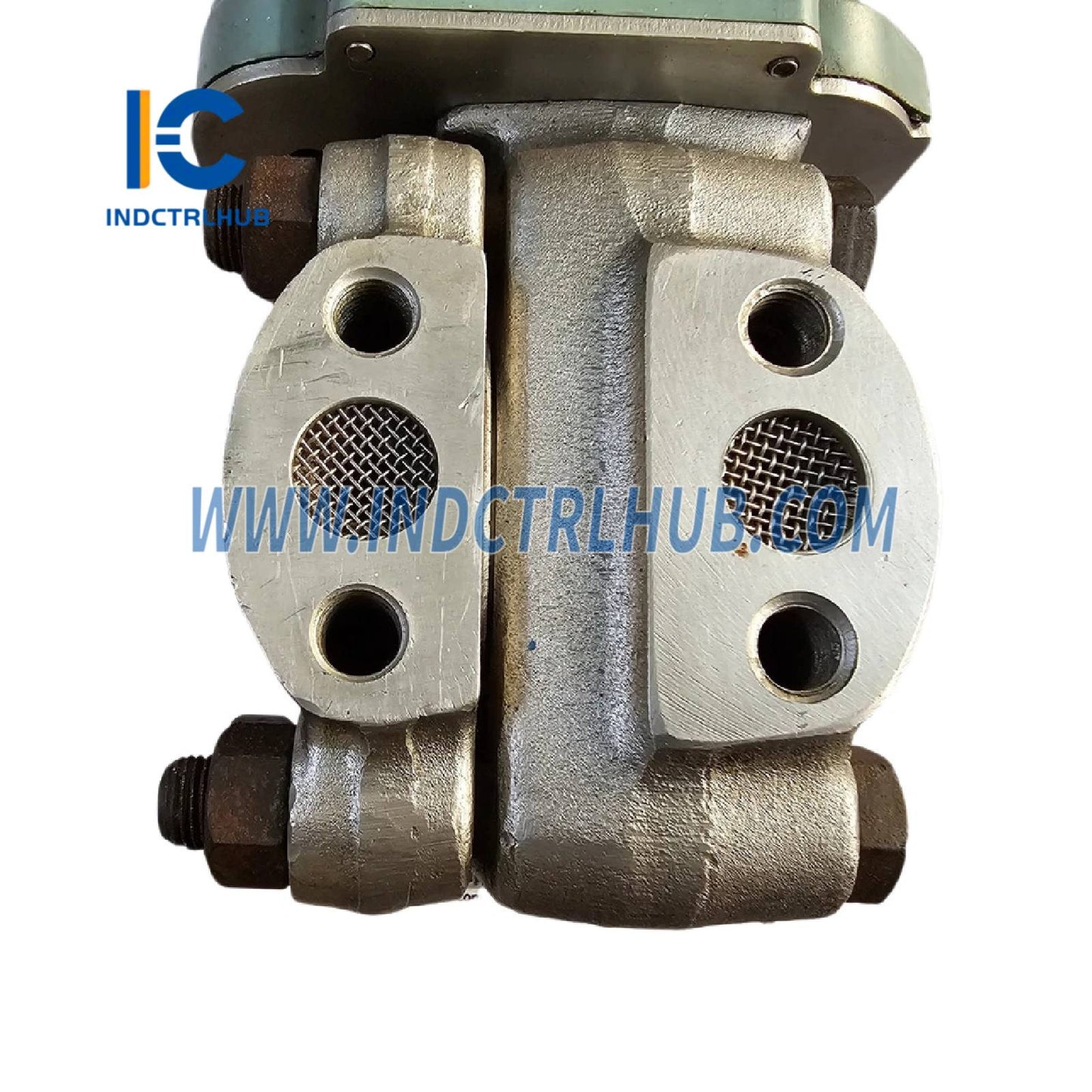

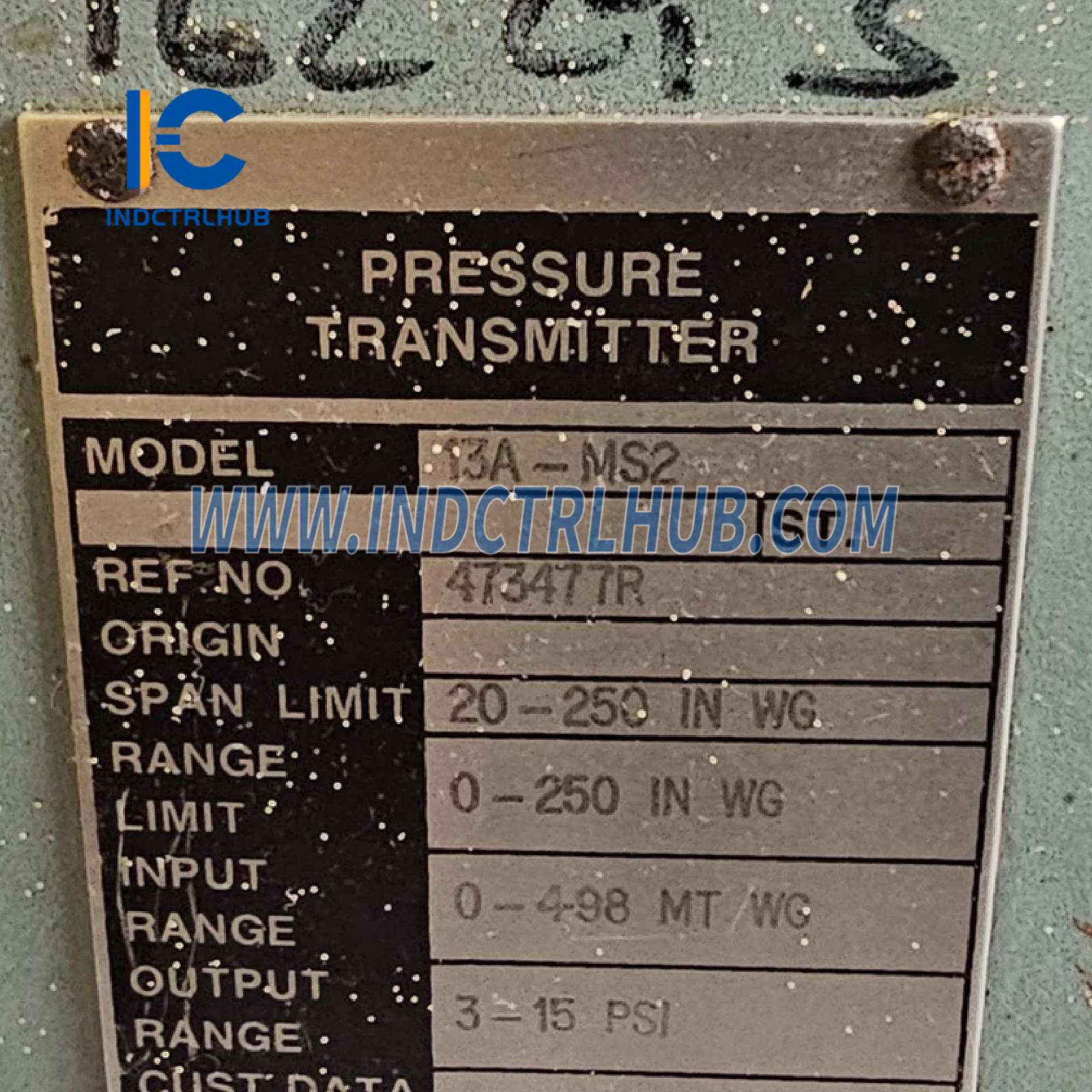

Transmissor de Pressão Diferencial Foxboro 13AMS2
Visão Geral do Produto
- O Foxboro 13AMS2 é um Transmissor de Pressão Diferencial projetado pela Foxboro (agora parte da Schneider Electric) para uso em sistemas de controle de processos industriais. Este transmissor mede a diferença de pressão entre dois pontos em um sistema de processo e a converte em um sinal padronizado (tipicamente 4–20 mA) para monitoramento e controle. É amplamente utilizado em indústrias como petróleo e gás, processamento químico, geração de energia e tratamento de água para aplicações como medição de fluxo, medição de nível e monitoramento de pressão em líquidos, gases ou vapores. O 13AMS2 faz parte da série Foxboro 13A, conhecida por seu design robusto e confiabilidade em ambientes severos.
Especificações Técnicas
- O 13AMS2 possui as seguintes especificações
| Especificação | Detalhes |
|---|---|
| Modelo/Número da Peça | 13AMS2 |
| Fabricante | Foxboro (Schneider Electric) |
| Descrição | Transmissor de Pressão Diferencial |
| Série | Série Foxboro 13A |
| Função | Mede pressão diferencial e converte para sinal de saída 4–20 mA |
| Faixa de Pressão | Faixas ajustáveis, tipicamente 0–50 a 0–1000 inH2O (0–12,4 a 0–248 kPa) |
| Sinal de Saída | 4–20 mA DC (analógico, 2 fios) |
| Precisão | ±0,5% da faixa (típico) |
| Conexão de Processo | 1/4 NPT ou 1/2 NPT (padrão, com adaptadores opcionais) |
| Materiais Molhados | Aço inoxidável 316 (diafragma e corpo), Hastelloy C ou Monel opcionais |
| Material do Corpo | Aço inoxidável 316 ou aço carbono (dependendo da configuração) |
| Pressão Máxima de Trabalho | Até 3000 psig (20,7 MPa), dependendo da configuração do modelo |
| Fonte de Alimentação | 12–42 VDC (alimentado pelo loop) |
| Conexão Elétrica | Conduíte 1/2 NPT ou bloco de terminais |
| Especificações Ambientais | Temperatura de Operação: -40°C a +85°C (-40°F a +185°F) Temperatura de Armazenamento: -40°C a +93°C (-40°F a +200°F) Umidade Relativa: 0% a 100% (à prova de intempéries) Vibração: Resistente conforme normas ISA Invólucro: NEMA 4X, IP66 (à prova de intempéries e resistente à corrosão) |
| Dimensões | Aprox. 300 mm (A) x 150 mm (L) x 150 mm (P) (varia conforme configuração) |
| Peso | Aprox. 4–6 kg (dependendo dos materiais e opções) |
| Montagem | Montagem em tubo (tubo de 2 polegadas), montagem em parede ou montagem em manifold |
| Certificações | FM, CSA, ATEX (opcional para áreas perigosas), conforme CE |
