Product Description

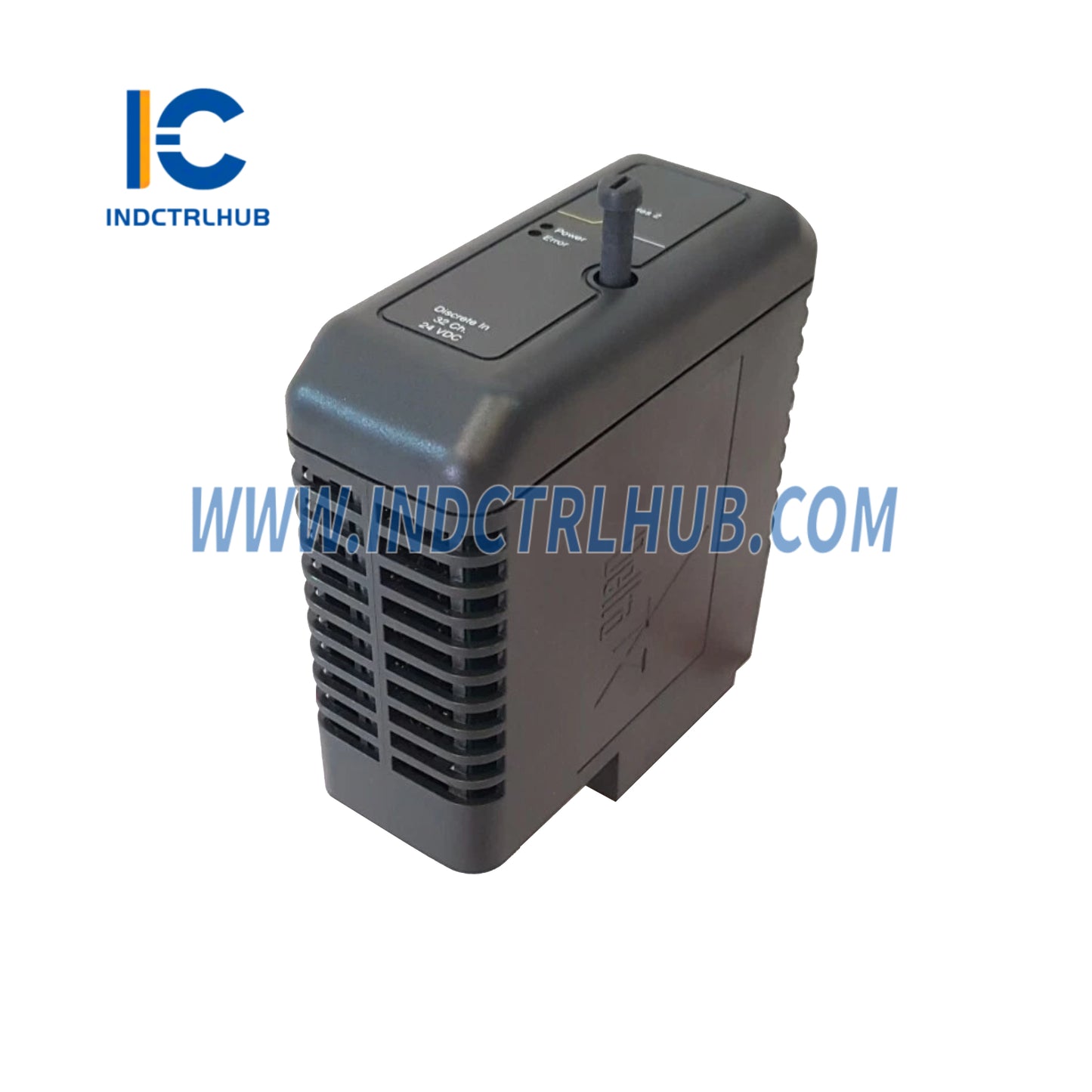

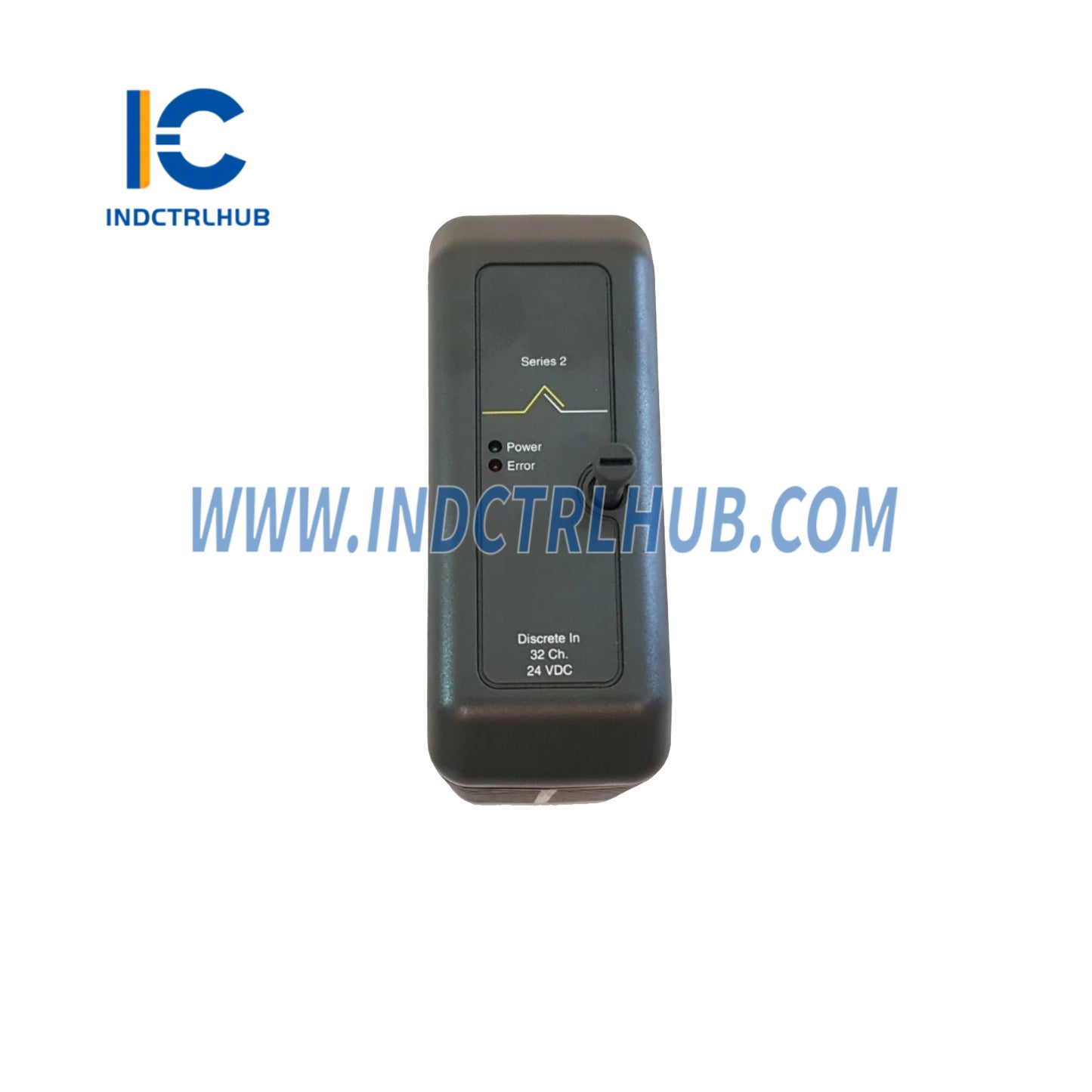

Visão geral do produto
| Parâmetro | Detalhes |
|---|---|
| Nome do produto | Bloco de Terminação em Massa de 40 pinos para Placa de Entrada Discreta |
| Número do modelo | VE4001S2T2B5 |
| Categoria | Blocos de Terminação de Entrada Discreta - I/O Tradicional da Série DeltaV M |
| Função | Conecta a fiação de campo para cartão de Entrada Discreta (DI) de 32 canais (24V DC, Contato Seco) ao suporte da interface I/O |
| Compatibilidade do Sistema | DeltaV M-series Traditional I/O, usado com placa DI de 32 canais (chaveamento da placa I/O B3) em carriers horizontais ou VerticalPlus da série M |
Especificações de Hardware
| Especificação | Valor |
|---|---|
| Tipo | Bloco de Terminação em Massa, 40 pinos |

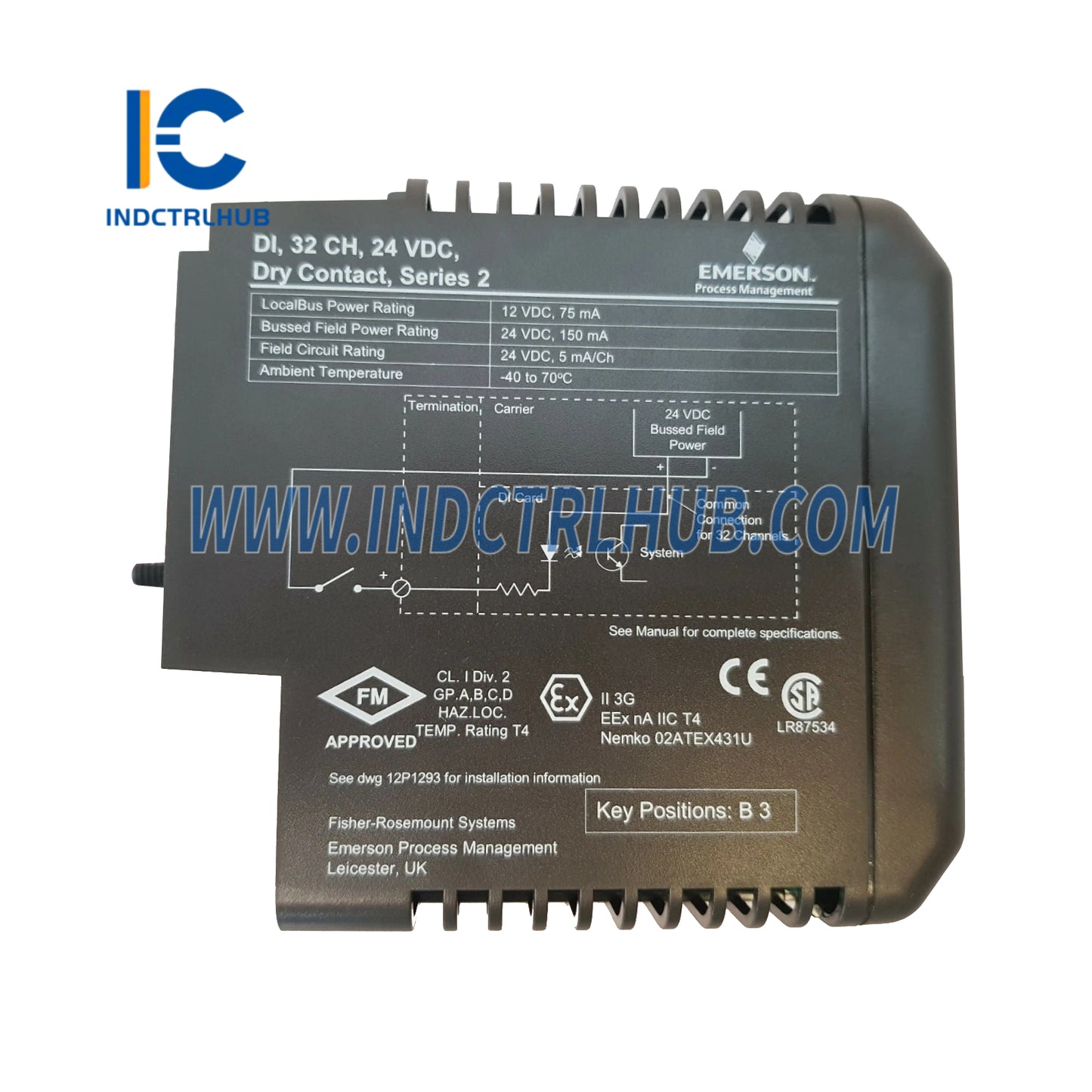

| Placa de E/S associada | Placa de Entrada Discreta: 32 Canais, 24V DC, Contato Seco (chaveamento da placa I/O B3) |
| Número de canais | Suporta 32 canais |
| Compatibilidade de Fiação | Conecta a fiação de campo para entradas de contato seco (detecção: >2 mA para Ligado, <0,25 mA para Desligado) |
| Impedância de entrada | 5 KΩ (aproximado) |
| Potência do circuito de campo | 150 mA a 24V DC por placa |
| Isolamento | Cada canal isolado opticamente do sistema, testado a 1500V DC |
| LocalBus atual | 50 mA típico, 75 mA máximo (12V DC nominal) por cartão |
| Digitação | Chaveamento do cartão I/O B3, garantindo a instalação correta do cartão |
Especificações Ambientais
| Parâmetro | Valor |
|---|---|
| Temperatura de Operação | -40 a 70°C (-40 a 158°F) |
| Temperatura de armazenamento | -40 a 85°C (-40 a 185°F) |
| Umidade relativa | 5 a 95%, sem condensação |
| Contaminantes Transportados pelo Ar | ISA-S71.04-1985 Classe G3, revestimento conformal |
| Classificação de proteção | IP 20 |
| Choque | 10 g onda senoidal de ½ ciclo por 11 ms |
| Vibração | 1 mm pico a pico de 5 a 16 Hz; 0,5 g de 16 a 150 Hz |
| Dimensões (Interface E/S) | H 10,7 cm (4,2 in), L 4,1 cm (1,6 in), Profundidade 10,5 cm (4,1 in) |
Certificações
| Padrão | Detalhes |
|---|---|
| ESSE | CEM: EN 61326-1 |
| Rádio FM | FM 3600, FM 3611 |
| CSA | CSA C22.2 No. 213, CSA C22.2 No. 1010-1 |
| ATEX | EN60079-0, IEC60079-7, EN60079-15 |
| IEC-Ex | IEC60079-0, IEC60079-7, IEC60079-15 |
| Marinho | IACS E10, Certificado ABS de Avaliação de Projeto, Certificado Marítimo DNV |
Aprovações para Áreas Perigosas
| Padrão | Detalhes |
|---|---|
| FM (EUA) | Classe I, Divisão 2, Grupos A, B, C, D, T4 |
| cFM (Canadá) | Classe I, Divisão 2, Grupos A, B, C, D, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
| IEC-Ex | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
Físico e Instalação
| Parâmetro | Detalhes |
|---|---|
| Montagem | Montagem na interface de E/S (montagem em trilho DIN) |

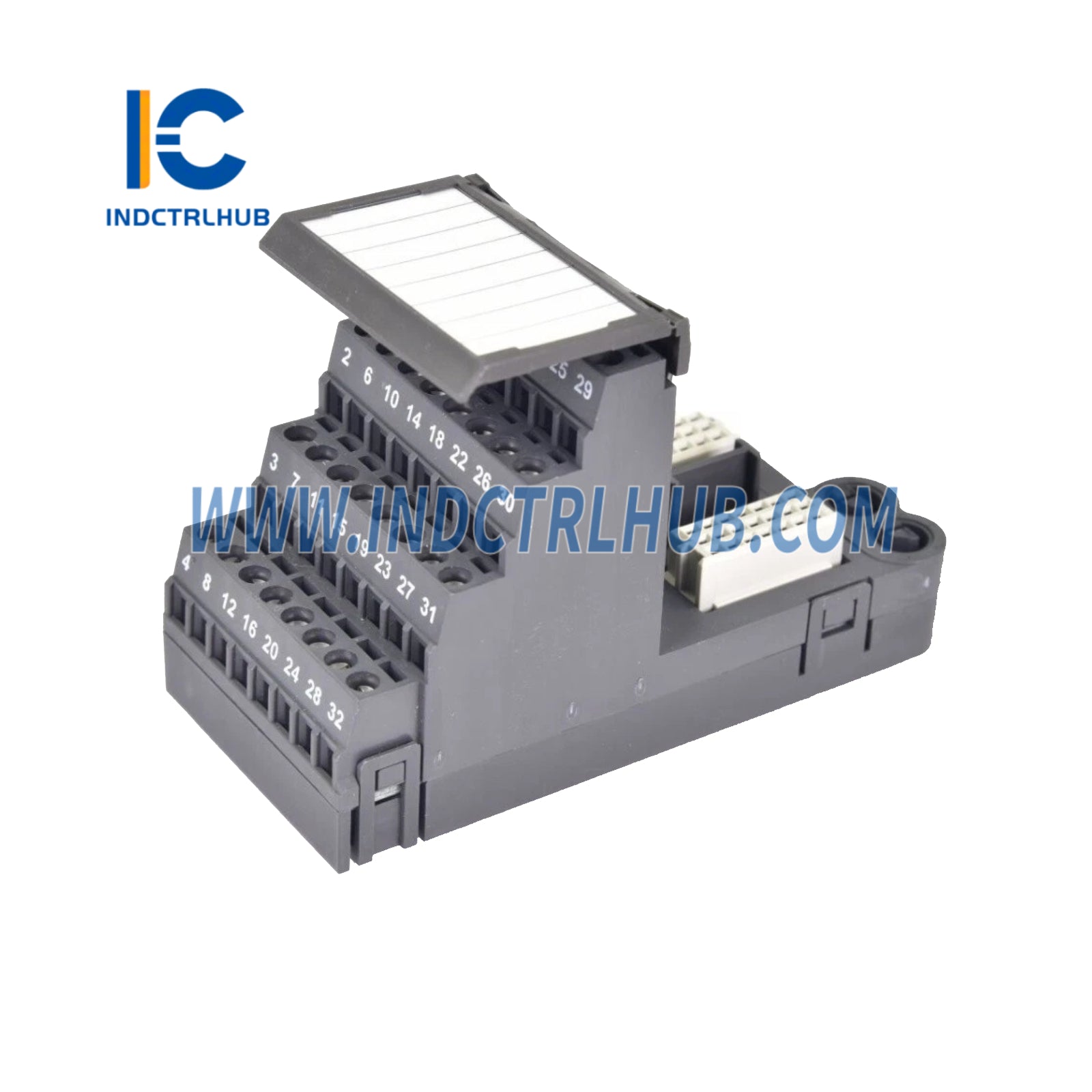

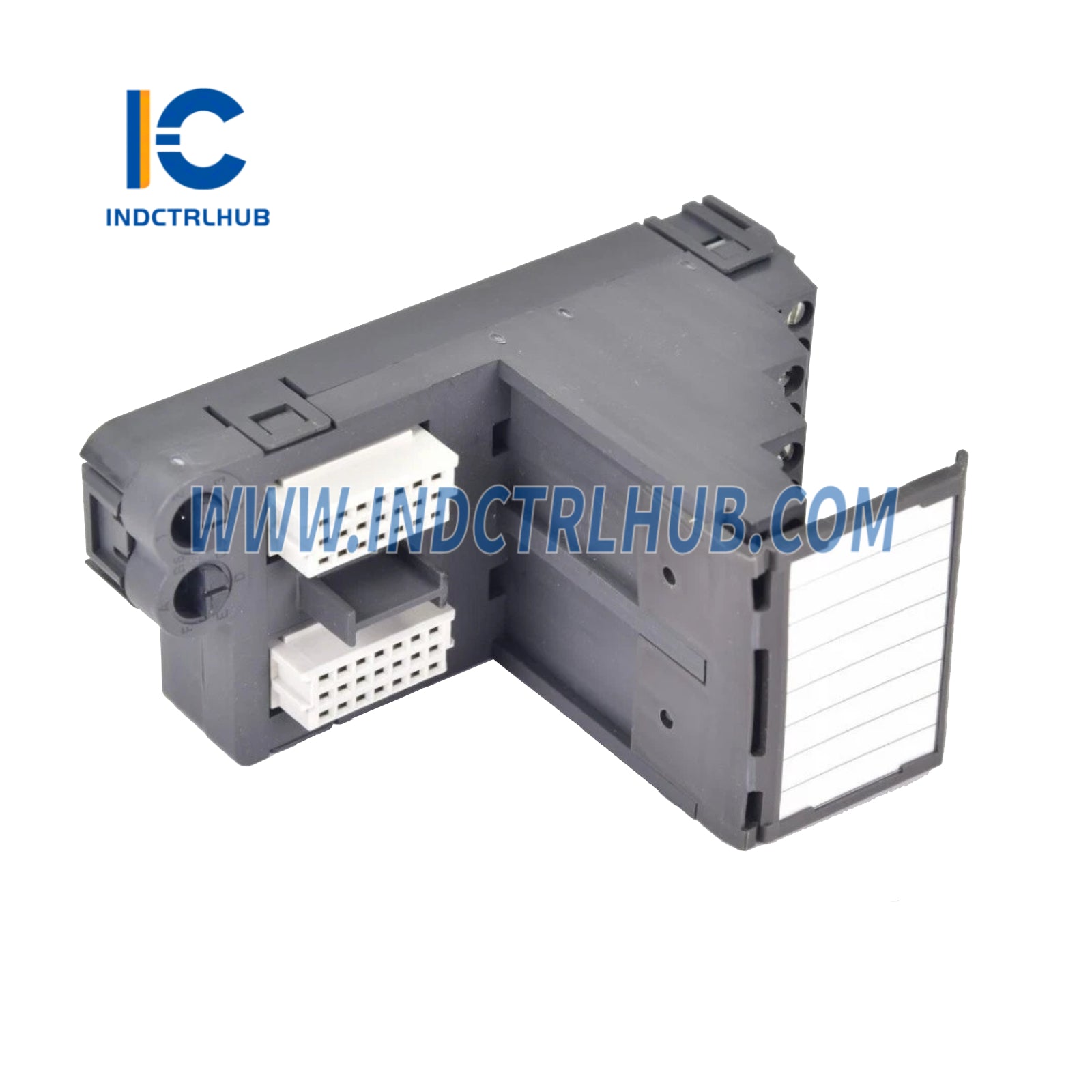

| Tipo de instalação | Bloco de terminação em massa de 40 pinos para fiação de alta densidade; conecta-se ao suporte da interface de E/S |
| Fiação | Suporta terminação com 32 parafusos para fiação de campo; compatível com soluções de terminação em massa |
| Mecanismo de Chaveamento | Pinos de chaveamento (B3) com 6 posições (A-F, 1-6) para evitar a instalação incorreta do cartão |
| Notas de instalação | Adequado para áreas perigosas (Classe I, Divisão 2, Zona 2); siga as instruções de instalação |
Características Funcionais
| Recurso |
|---|
| Facilita a fiação de alta densidade para placa DI de 32 canais (24V DC, Contato Seco) |
| Suporta entradas de contato seco com níveis de detecção: >2 mA (Ligado), <0,25 mA (Desligado) |
| Canais opticamente isolados (1500V DC) para maior segurança e confiabilidade |
| Compatível com transportadoras horizontais da série M ou VerticalPlus |
| Instalação plug-and-play no suporte da interface I/O, reduzindo o tempo de instalação |
| Mecanismo de chaveamento (B3) garante a instalação correta da placa de E/S |
| Suporta adições de equipamentos online sem interrupção do processo |
| Adequado para áreas perigosas com certificações ATEX/IEC-Ex e FM/CSA |
Informações de Pedido
| Descrição | Número do modelo |
|---|---|
| Placa de Entrada Discreta: 32 Canais, 24V DC, Contato Seco - Bloco de Terminação em Massa de 40 pinos | VE4001S2T2B5 |
