Product Description
Visão geral do produto
| Parâmetro | Detalhes |
|---|---|

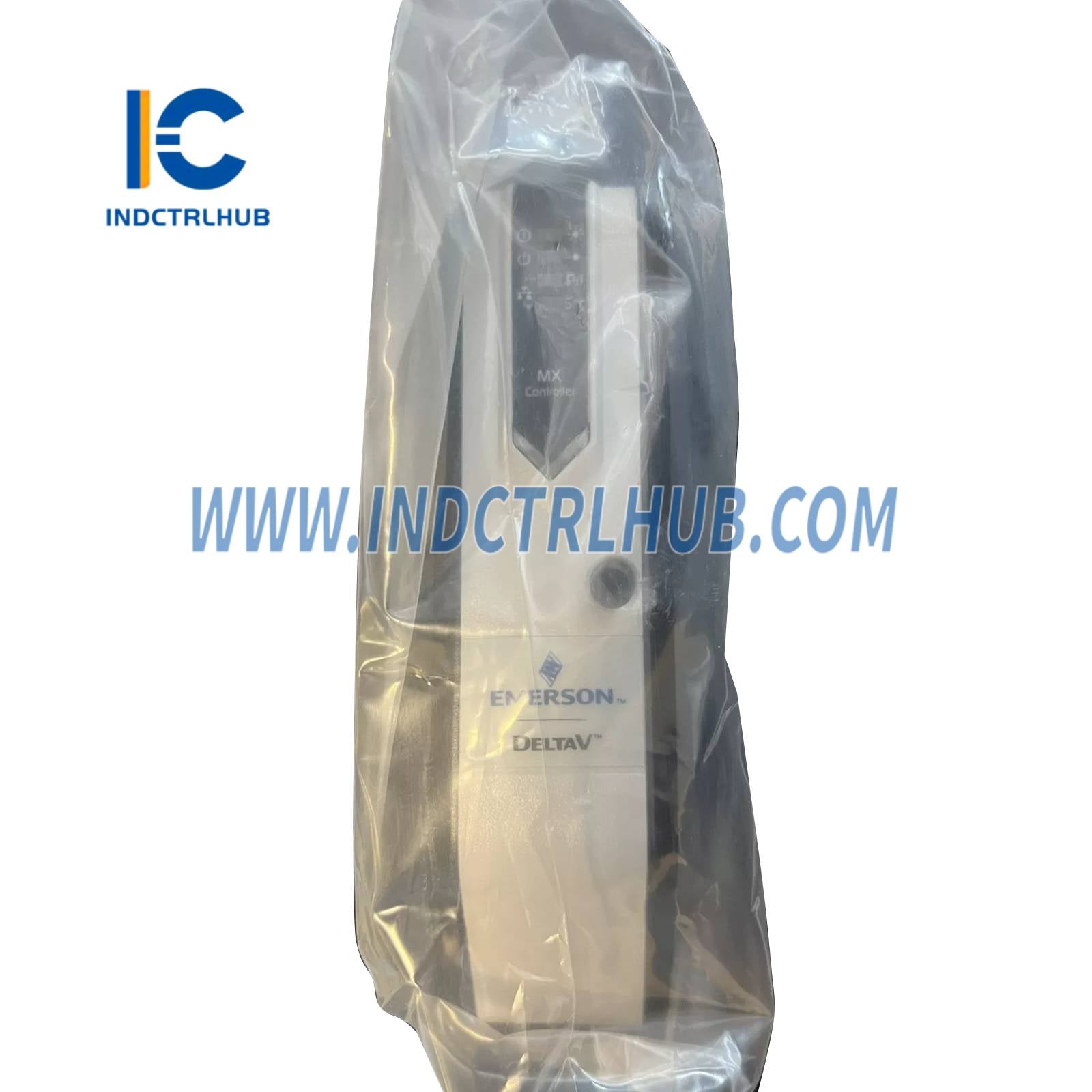

| Nome do produto | Controlador DeltaV MX |
| Número do modelo | VE3007 |
| Número da peça | KJ2005X1-BA2 |
| Categoria | Controlador DeltaV |
| Função | Fornece comunicação e controle entre dispositivos de campo e a rede de controle |
| Compatibilidade do Sistema | DeltaV v10.3 ou posterior; suporta migração PROVOX e RS3 |
Especificações de Hardware e Elétricas
| Especificação | Valor |
|---|---|
| Requisitos de energia | Fornecido pela Fonte de Alimentação do Sistema através de um Carrier de Energia/Controlador de 2 vias |
| Proteção de fusível | 3,0 A, fusíveis não substituíveis |
| Dissipação de energia | 5,0 W típico, 7,0 W máximo |
| Memória do usuário | 96 MB |
| Rede de Controle Primária | Conector RJ-45 de 8 pinos, Ethernet full duplex de 100 MB/s |
| Rede de Controle Redundante | Conector RJ-45 de 8 pinos, Ethernet full duplex de 100 MB/s |
Indicadores LED
| Indicador | Descrição |
|---|---|
| Verde - Energia | Indica que a energia DC está aplicada |
| Vermelho - Erro | Indica uma condição de erro |
| Verde - Ativo | Indica que o controlador está operando como o controlador primário |
| Verde - Espera | Indica que o controlador está operando como um controlador de backup (uso futuro) |
| Amarelo Piscando - Pri. CN | Indica comunicação válida na rede de controle primária |
| Amarelo Piscando - Sec. CN | Indica comunicação válida na rede de controle secundária |
| Todos exceto Power Flashing | Identificação visual iniciada pelo comando ping |
| Todos exceto Power Flashing (Par/Ímpar) | Atualização de firmware em andamento |
Especificações Ambientais
| Parâmetro | Valor |
|---|---|
| Temperatura de Operação | -40 a 70°C (-40 a 158°F) |
| Temperatura de armazenamento | -40 a 85°C (-40 a 185°F) |
| Umidade relativa | 5 a 95%, sem condensação |
| Contaminantes Transportados pelo Ar | ISA-S71.04-1985 Classe G3, revestimento conformal |
| Choque | 10 g onda senoidal de ½ ciclo por 11 ms |
| Vibração | 1 mm pico a pico de 5 a 16 Hz; 0,5 g de 16 a 150 Hz |

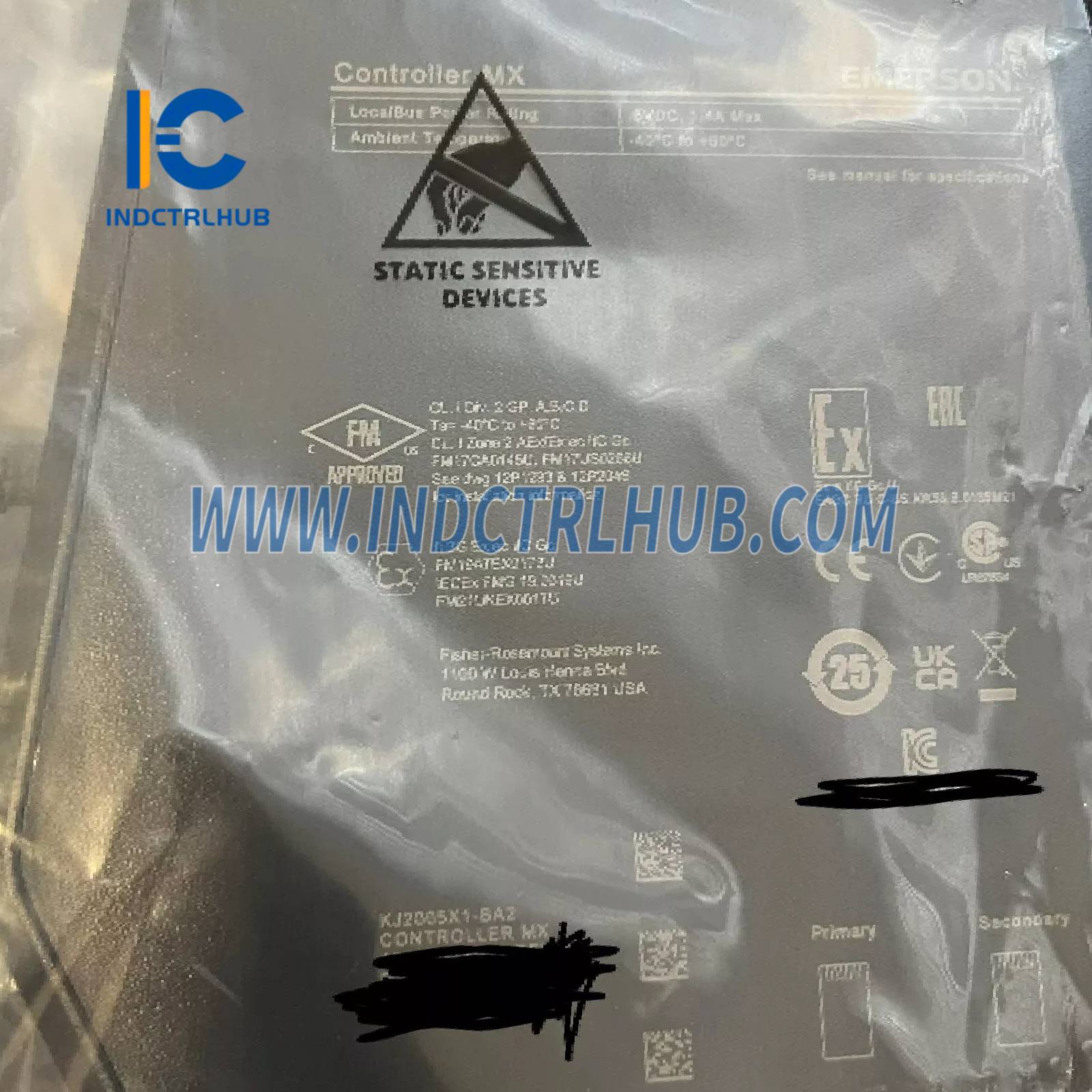

Certificações
| Padrão | Detalhes |
|---|---|
| ATEX | EEx nA IIC T4 |
| FM (EUA) | Classe I, Div 2, Grupos A, B, C, D, T4 |
Físico e Instalação
| Parâmetro | Detalhes |
|---|---|

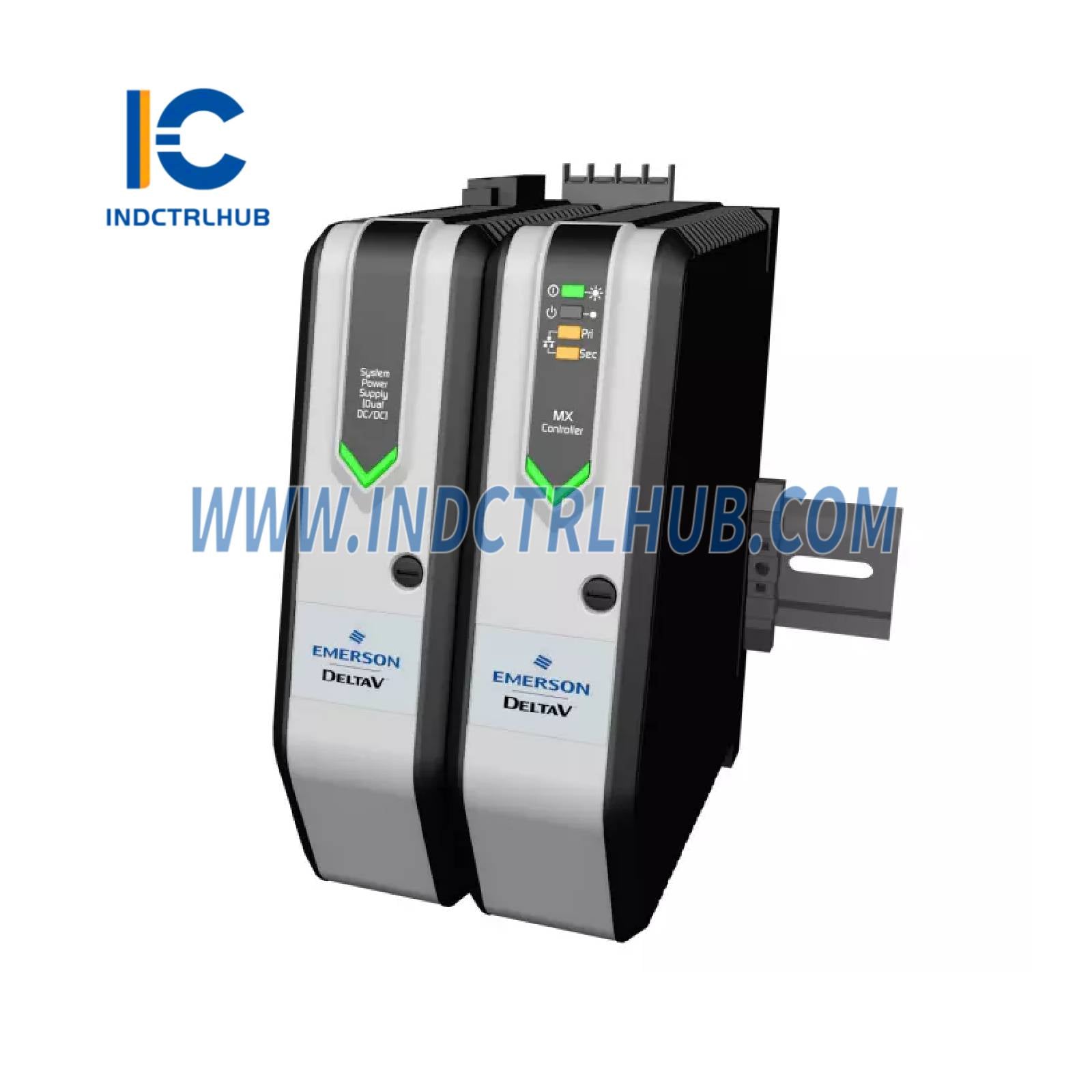

| Montagem | No slot direito do Power/Controller Carrier de 2 larguras |
| Tipo de instalação | Crescimento modular do sistema plug-and-play |
| Remoção/Inserção | Consulte as instruções de instalação da Zona 2 (12P2046) ou Classe I Div 2 (12P1293) |
| Manutenção | Sem peças reparáveis pelo usuário; calibração não necessária |
Características Funcionais
| Recurso |
|---|
| Duas vezes a capacidade de controle, memória configurável pelo usuário e contagem DST do Controlador MD Plus |
| Alto desempenho para aplicações de controle exigentes, incluindo petróleo e gás, processamento químico e geração de energia |
| Escalável para sistemas de controle pequenos a grandes |
| Operação confiável em ambientes industriais severos |
| Fácil de usar com configuração rápida |
| Suporta controle de malha única para variáveis de processo |
| Entrada/saída universal para sinais analógicos e digitais |
| Interface de comunicação contínua com sistemas DeltaV |
| Autoendereçamento e autolocalização sem interruptores DIP |
| Detecção automática de E/S para interfaces de E/S conectadas |
| Gerencia todas as atividades de controle, comunicação, registro de tempo, alarmes e tendências |
| Proteção de dados com salvamento automático de instalações e alterações online |
| Reinício a frio sem intervenção manual ou dispositivos de rede |
| Suporta DeltaV Batch, Neural e Controle Preditivo de Modelo |
| Transmissão de dados HART para gerenciamento remoto de dispositivos |
| Escalável de 50 a 1500 Tags de Sinal de Dispositivo (DSTs) |
| Suporta redundância 1:1 para maior confiabilidade |
| Suporte à migração para PROVOX e RS3 com até 750 sinais reais de E/S |
Informações de Pedido
| Descrição | Número do modelo | Número da peça |
|---|---|---|
| Controlador DeltaV MX | VE3007 | KJ2005X1-BA2 |
