Product Description

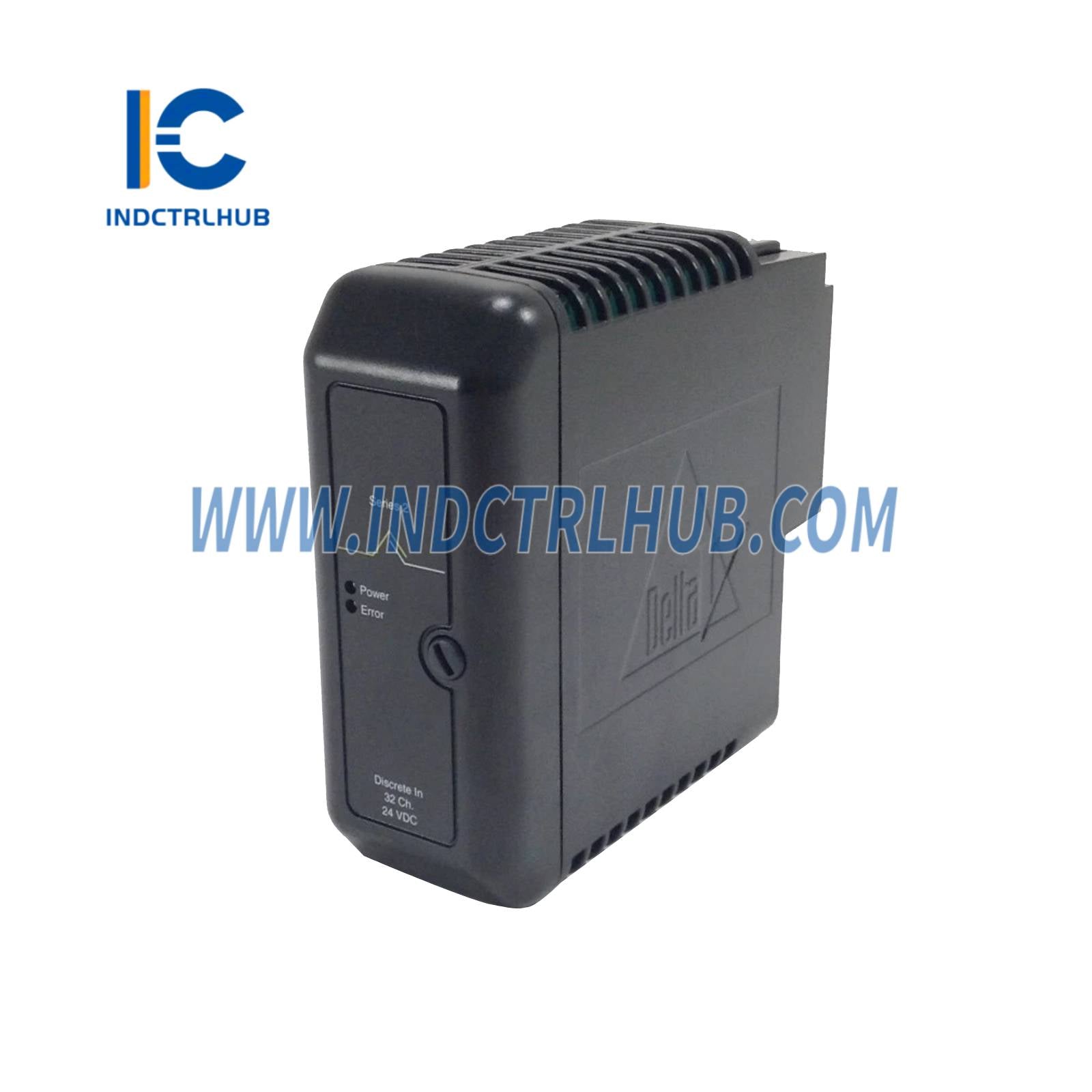

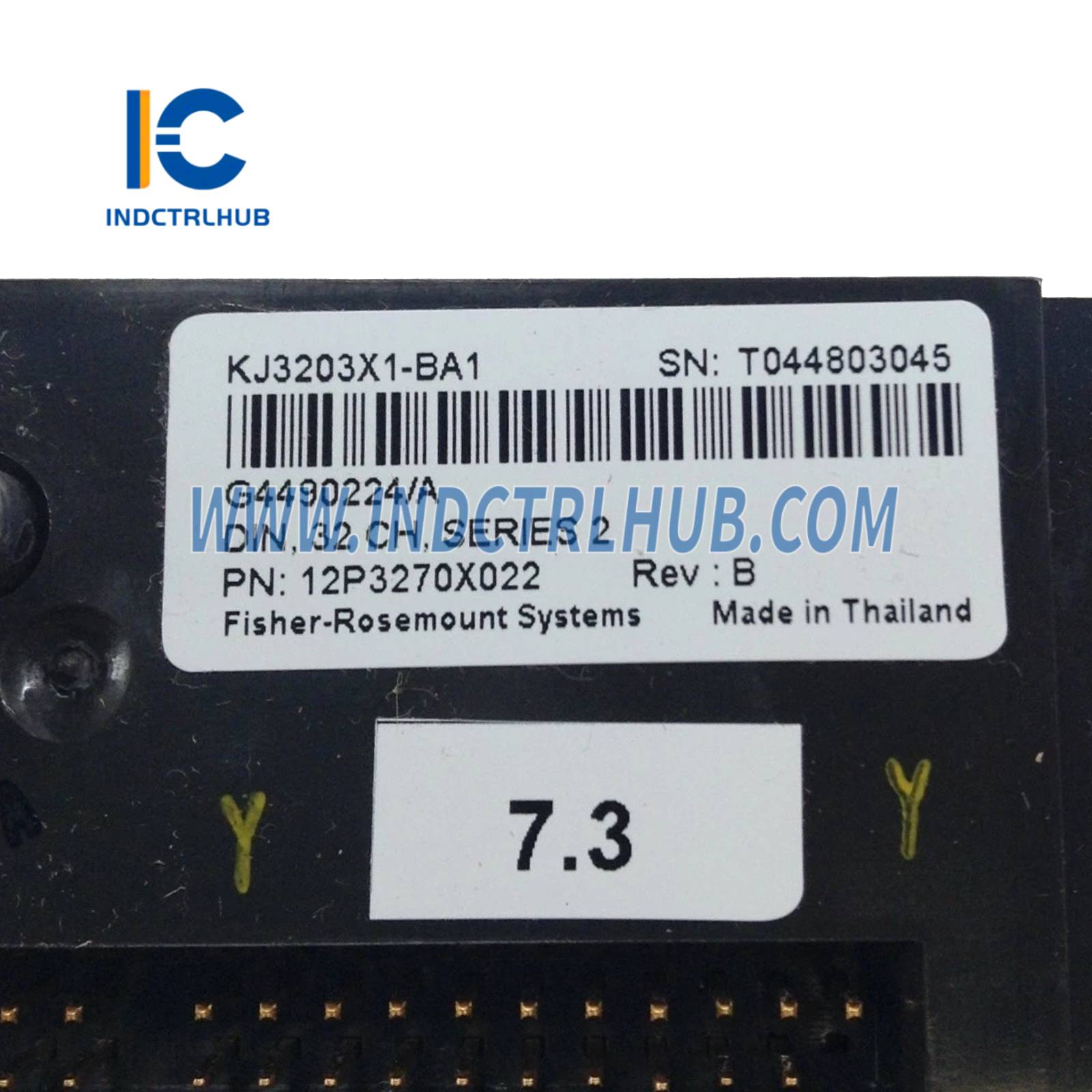

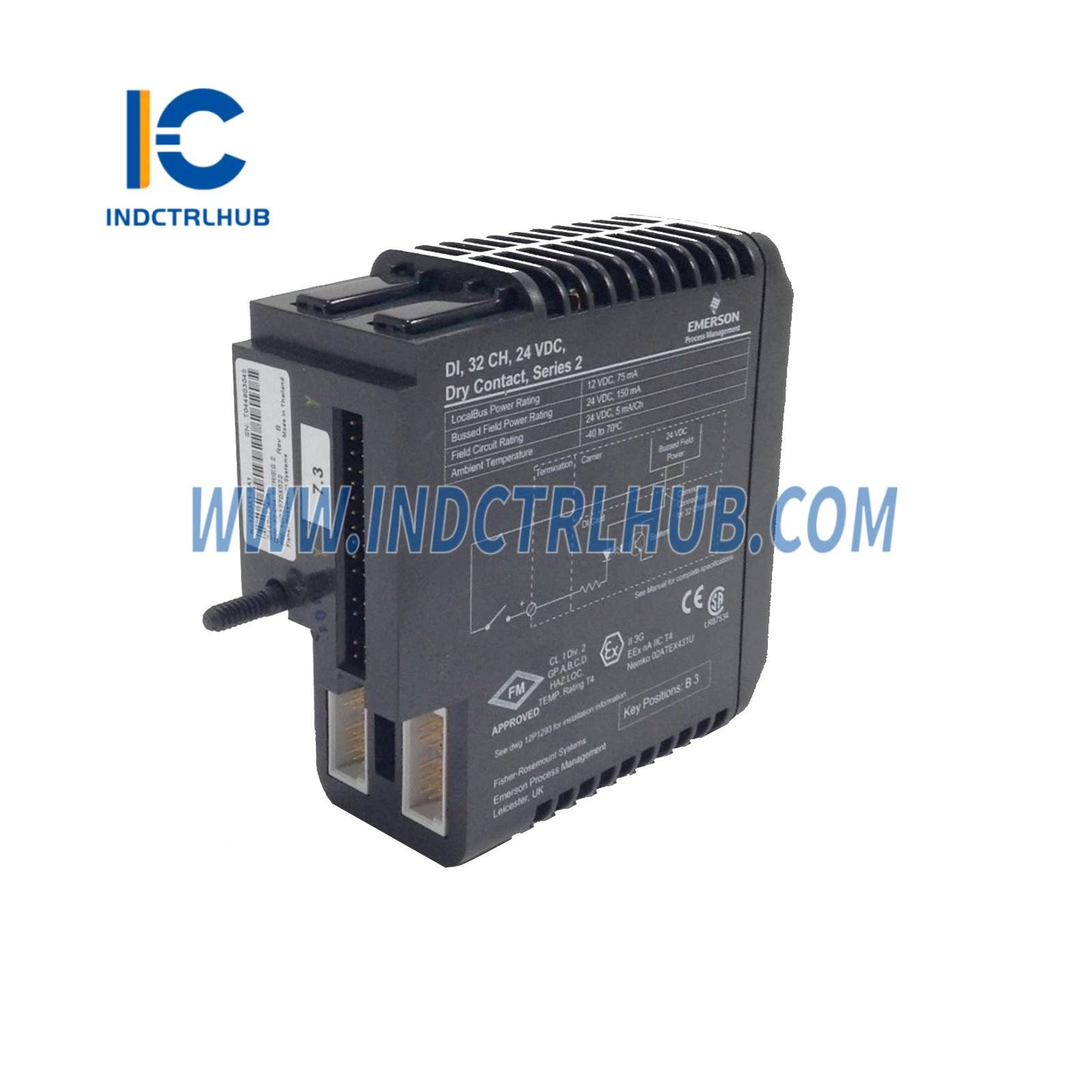

Visão geral do produto
| Parâmetro | VE3006 (Controlador M-series MD Plus) | KJ3203X1-BA1 (Cartão de Contato Seco 24 VDC de 32 Canais DI) |
|---|---|---|
| Nome do produto | Controlador M-series MD Plus | Cartão de Contato Seco 24 VDC DI de 32 Canais |
| Número do modelo | VE3006 | KJ3203X1-BA1 |
| Categoria | Controlador DeltaV | Módulo de E/S DeltaV |
| Função | Fornece comunicação e controle entre dispositivos de campo e a rede de controle | Entrada Discreta, 32 canais, entradas de contato seco 24 VDC |
| Compatibilidade do Sistema | DeltaV v7.4.2 ou posterior; suporta migração PROVOX e RS3 | DeltaV M-series; compatível com o controlador VE3006 |

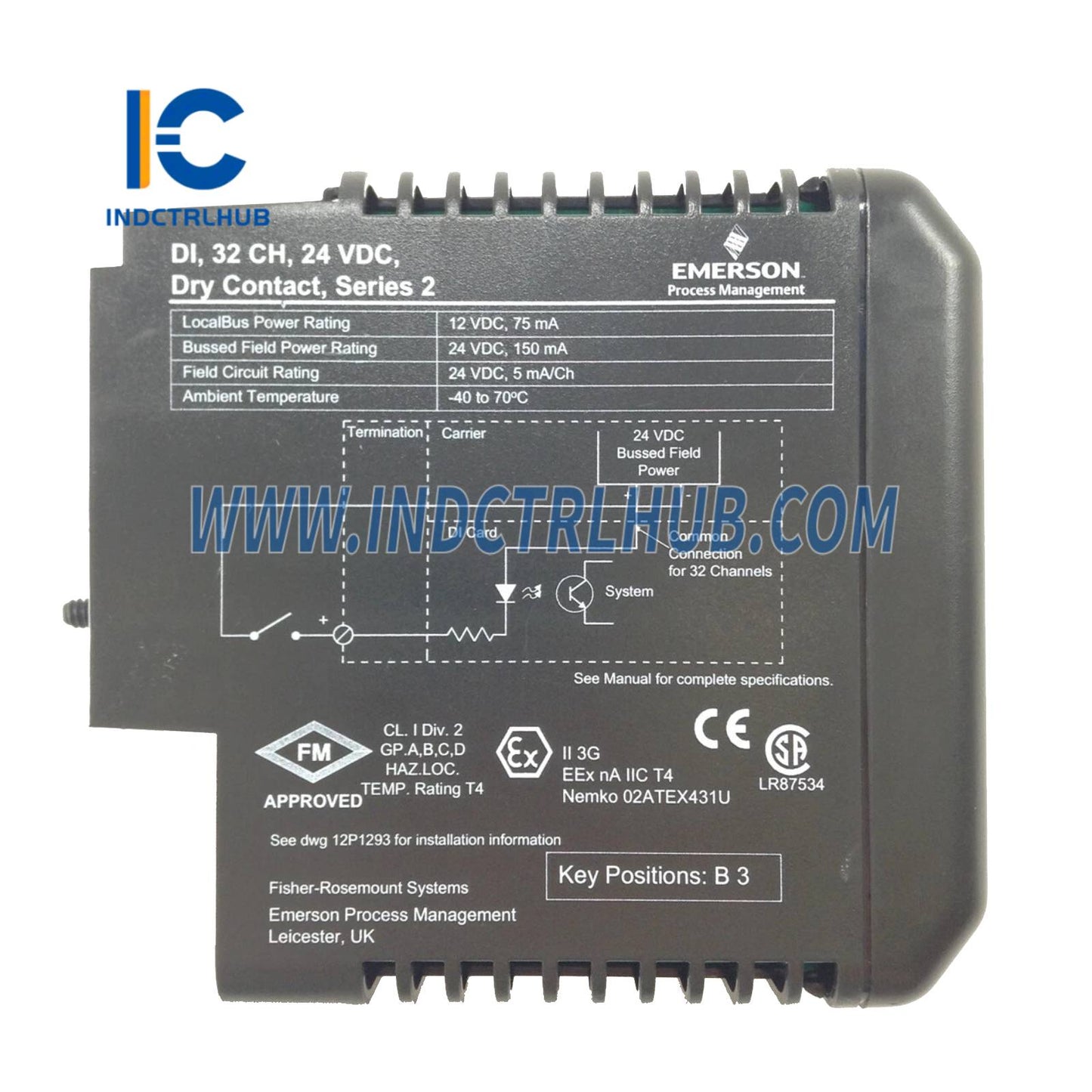

Especificações de Hardware e Elétricas
| Especificação | VE3006 | KJ3203X1-BA1 |
|---|---|---|
| Requisitos de energia | Fornecido pela Fonte de Alimentação do Sistema através de um Carrier de Energia/Controlador de 2 vias | Barramento Local: 12 VDC a 75 mA; Campo Barrado: 24 VDC a 150 mA |
| Proteção de fusível | 3,0 A, fusíveis não substituíveis | Não especificado (inferido: nenhum ou proteção interna) |
| Dissipação de energia | 5,0 W típico, 7,0 W máximo | Não especificado (inferido: mínimo, típico para placas de E/S) |
| Circuito de Campo | Não aplicável | 24 VDC a 5 mA por canal |
| Memória do usuário | 48 MB | Não aplicável |
| Rede/Interface | Rede de Controle Primária e Redundante: RJ-45 de 8 pinos, Ethernet full duplex de 100 MB/s | Terminal Block Key: B3 |
Indicadores LED (Somente VE3006)
| Indicador | Descrição (VE3006) |
|---|---|
| Verde - Energia | Indica que a energia DC está aplicada |
| Vermelho - Erro | Indica uma condição de erro |
| Verde - Ativo | Indica que o controlador está operando como o controlador primário |
| Verde - Espera | Indica que o controlador está operando como um controlador de backup (uso futuro) |
| Amarelo Piscando - Pri. CN | Indica comunicação válida da rede de controle primária |
| Amarelo Piscando - Sec. CN | Indica comunicação válida na rede de controle secundária |
| Todos exceto Power Flashing | Identificação visual iniciada pelo comando ping |
| Todos exceto Power Flashing (Par/Ímpar) | Atualização de firmware em andamento |
Especificações Ambientais
| Parâmetro | VE3006 | KJ3203X1-BA1 |
|---|---|---|
| Temperatura de Operação | -40 a 70°C (-40 a 158°F) | -40 a 70°C |
| Temperatura de armazenamento | -40 a 85°C (-40 a 185°F) | -40 a 85°C (inferido a partir do VE3006) |
| Umidade relativa | 5 a 95%, sem condensação | 5 a 95%, sem condensação |
| Contaminantes Transportados pelo Ar | ISA-S71.04-1985 Classe G3, revestimento conformal | ISA-S71.04-1985 Classe G3 |
| Choque | 10 g onda senoidal de ½ ciclo por 11 ms | 10 g onda senoidal de ½ ciclo por 11 ms |
| Vibração | 1 mm pico a pico de 5 a 16 Hz; 0,5 g de 16 a 150 Hz | 1 mm pico a pico de 2 a 13,2 Hz; 0,7 g de 13,2 a 150 Hz |
| Classificação de proteção | Não especificado (inferido: IP20) | IP20 |
Certificações
| Padrão | VE3006 | KJ3203X1-BA1 |
|---|---|---|
| ATEX | EEx nA IIC T4 | II 3G Ex nA IIC Gc (FM12ATEX0090U) |
| IEC-Ex | Não especificado | IECEx FMG 12.0035U |
| FM (EUA) | Classe I, Div 2, Grupos A, B, C, D, T4 | Classe I, Div 2, Grupos A, B, C, D, T4 |
Físico e Instalação
| Parâmetro | VE3006 | KJ3203X1-BA1 |
|---|---|---|
| Montagem | No slot direito do Carrier de Energia/Controlador de 2 larguras | Montado em suporte de interface I/O (trilho DIN) |
| Tipo de instalação | Crescimento modular do sistema plug-and-play | Subsistema de E/S modular |
| Remoção/Inserção | Consulte as instruções de instalação da Zona 2 (12P2046) ou Classe I Div 2 (12P1293) | Não pode ser removido/inserido com a energia do sistema ligada, a menos que a área seja não perigosa; circuitos de campo não faíscantes devem estar desenergizados |
| Chaveamento do Bloco Terminal | Não aplicável | Sistema de chaveamento rotativo; chaves configuradas para corresponder ao cartão I/O (B3) |
| Manutenção | Sem peças reparáveis pelo usuário; calibração não necessária | Sem peças reparáveis pelo usuário; calibração não necessária |
Características Funcionais
| Recurso | VE3006 | KJ3203X1-BA1 |
|---|---|---|
| Principais características | Mais de 400% mais rápido que o Controlador M5 Plus; memória configurável pelo usuário 3x | Suporta 32 canais de entradas de contato seco 24 VDC |
| Autoendereçamento e autolocalização sem interruptores DIP | Projetado para instalação em áreas perigosas com circuitos antideflagrantes | |
| Detecção automática de E/S para interfaces de E/S conectadas | Compatível com o subsistema de E/S da série M DeltaV | |
| Gerencia todas as atividades de controle, comunicação, registro de tempo, alarmes e tendências | Integra-se com o controlador VE3006 para controle e comunicação | |
| Proteção de dados com salvamento automático de instalações e alterações online | ||
| Reinício a frio sem intervenção manual ou dispositivos de rede | ||
| Suporta DeltaV Batch, Neural e Controle Preditivo de Modelo | ||
| Transmissão de dados HART para gerenciamento remoto de dispositivos | ||
| Escalável de 50 a 750 Tags de Sinal de Dispositivo (DSTs) | ||
| Suporta controlador redundante para transição sem interrupções | ||
| Suporte à migração para PROVOX e RS3 com até 750 sinais reais de E/S |
Informações de Pedido
| Descrição | Número do modelo |
|---|---|
| Controlador MD-PLUS | VE3006 |
| Cartão de Contato Seco 24 VDC DI de 32 Canais | KJ3203X1-BA1 |
