Product Description
Informações gerais
|
Campo |
Descrição |
|---|---|
|
Fabricante |
Emerson |
|
Número do modelo/peça |
KC4011X1-BD1 |
|
Descrição |

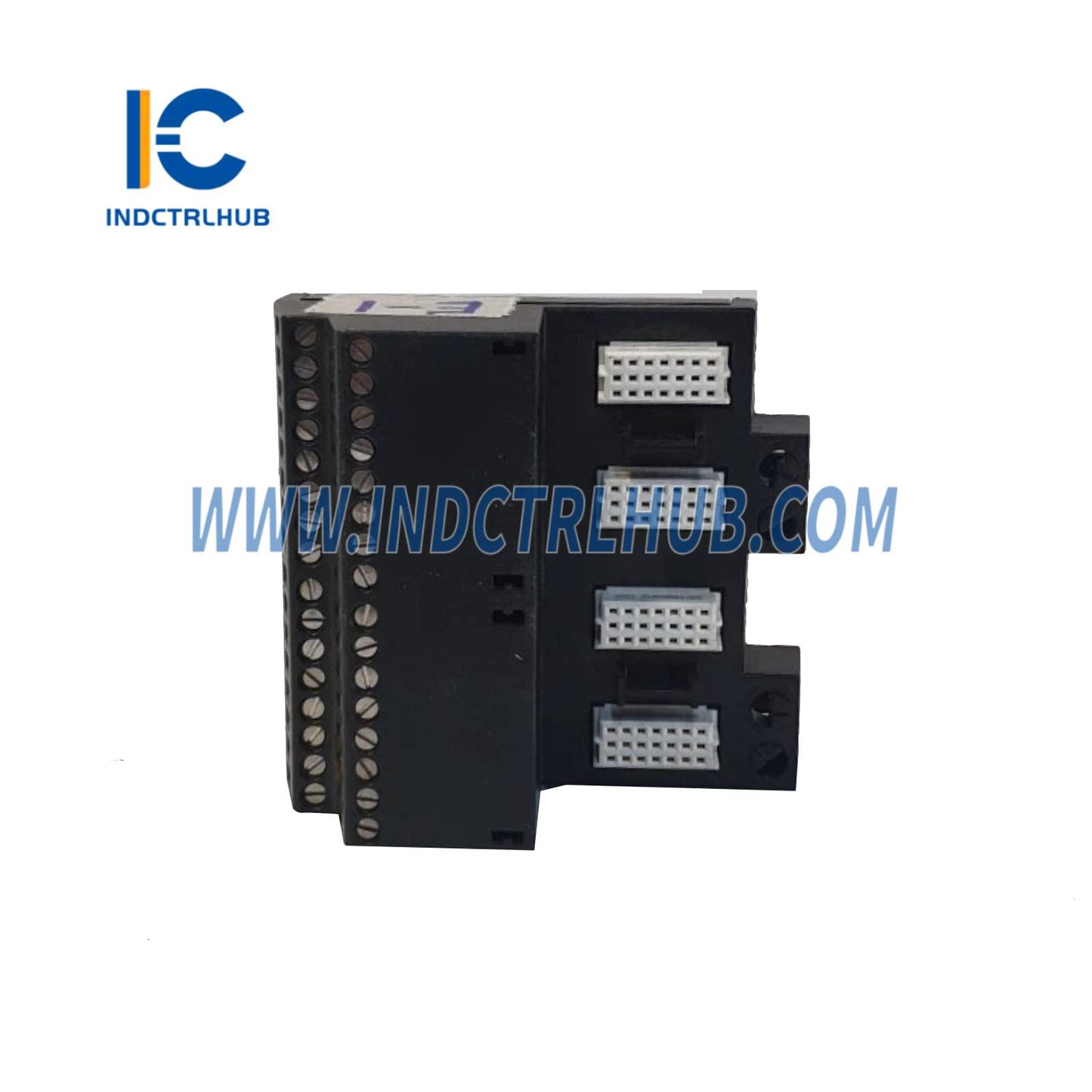

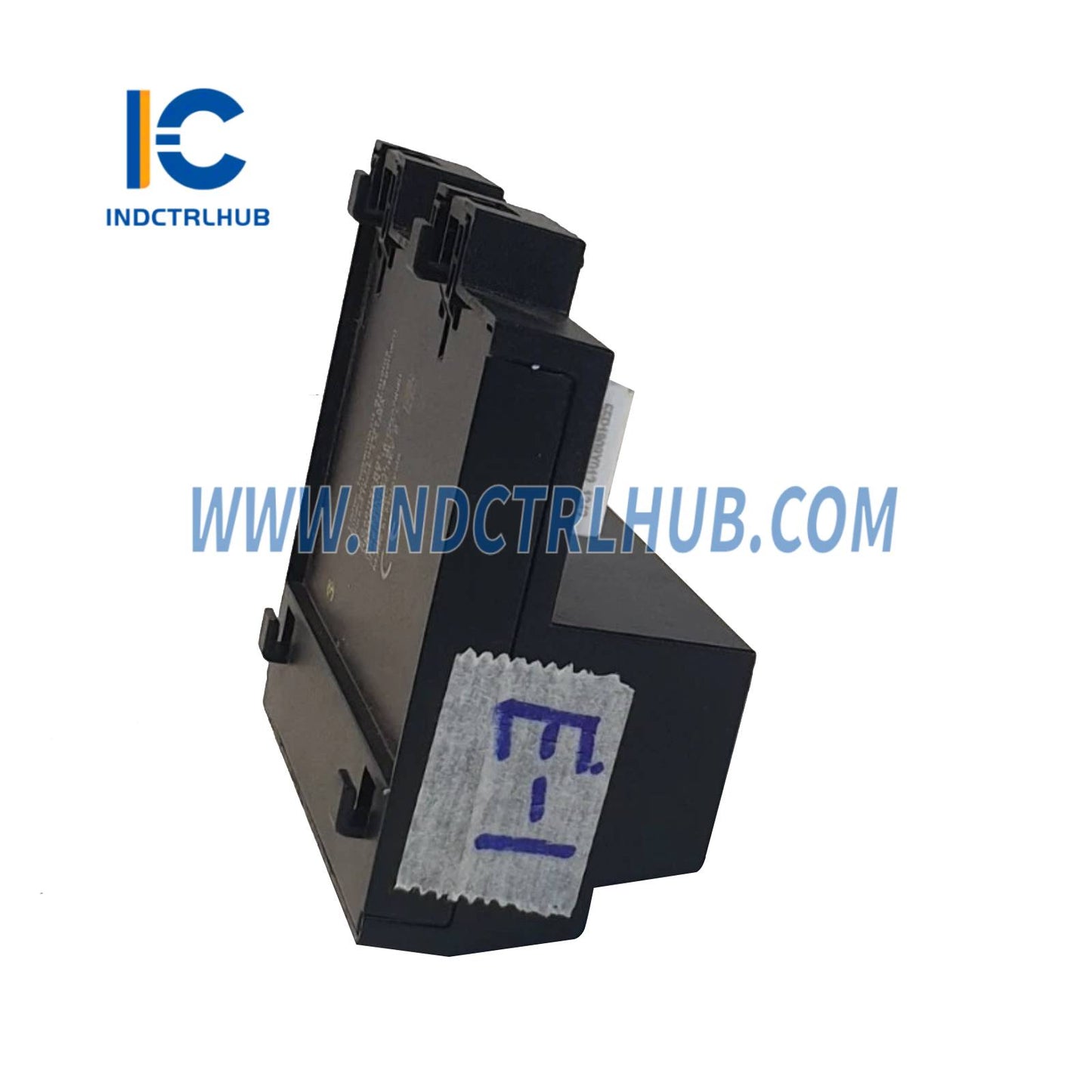

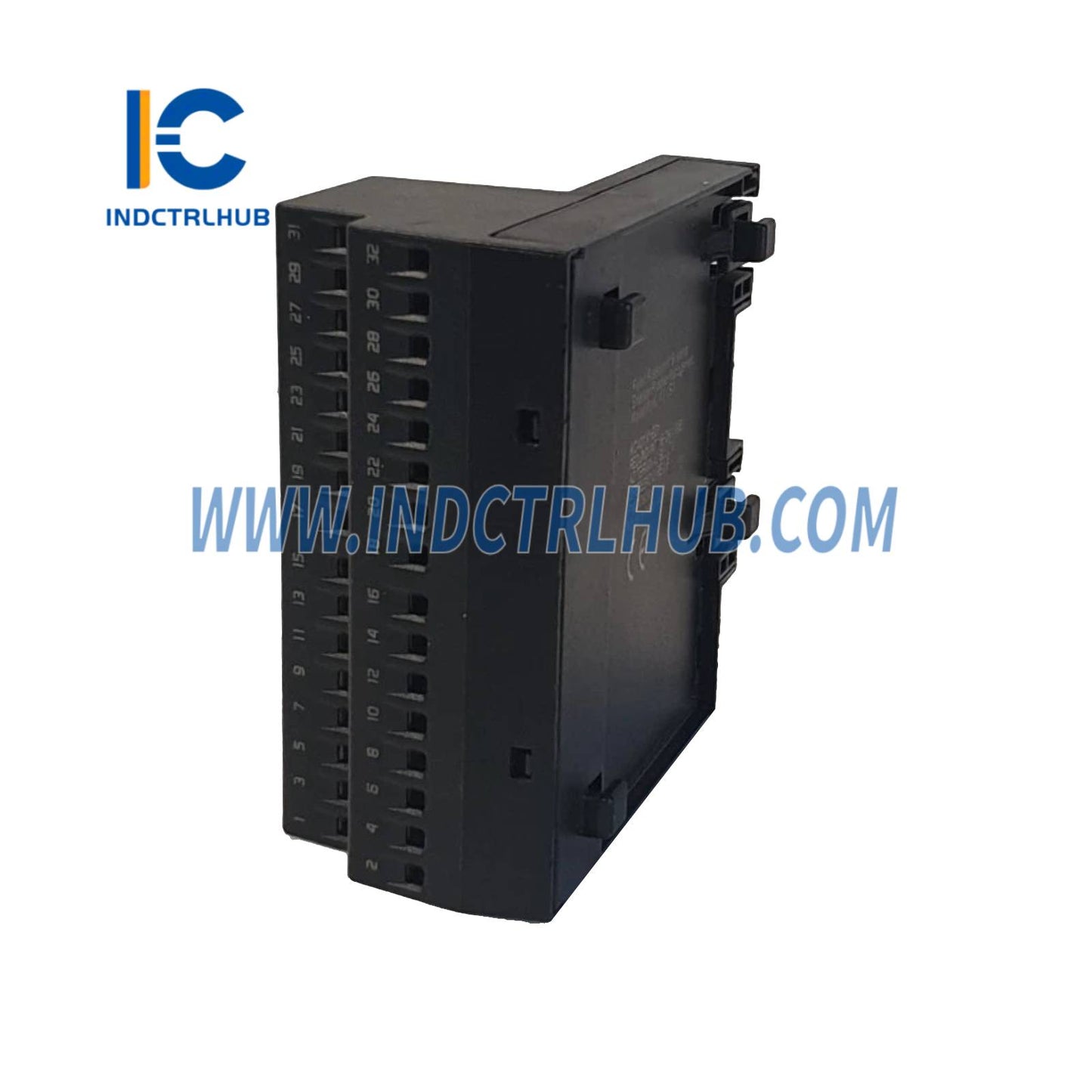

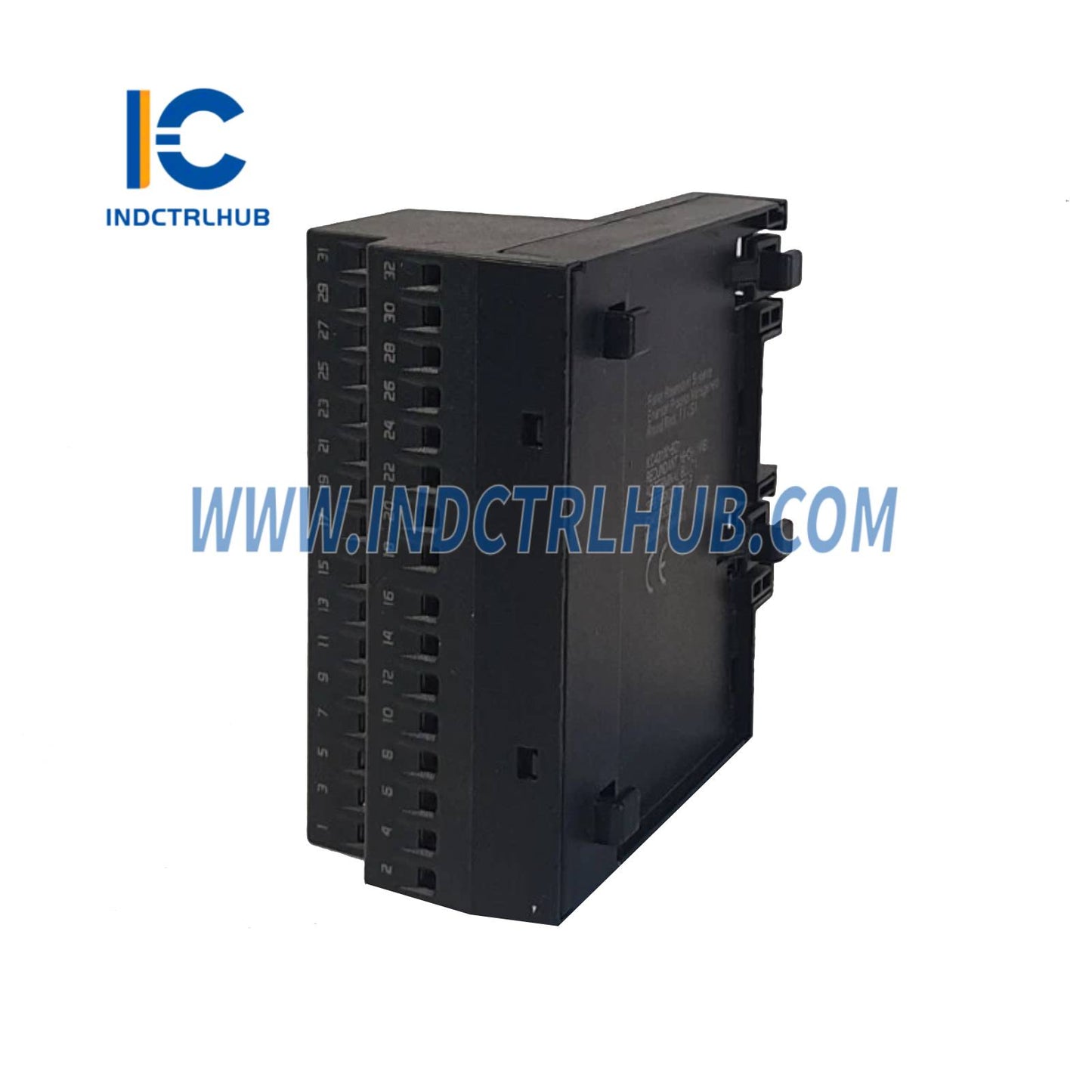

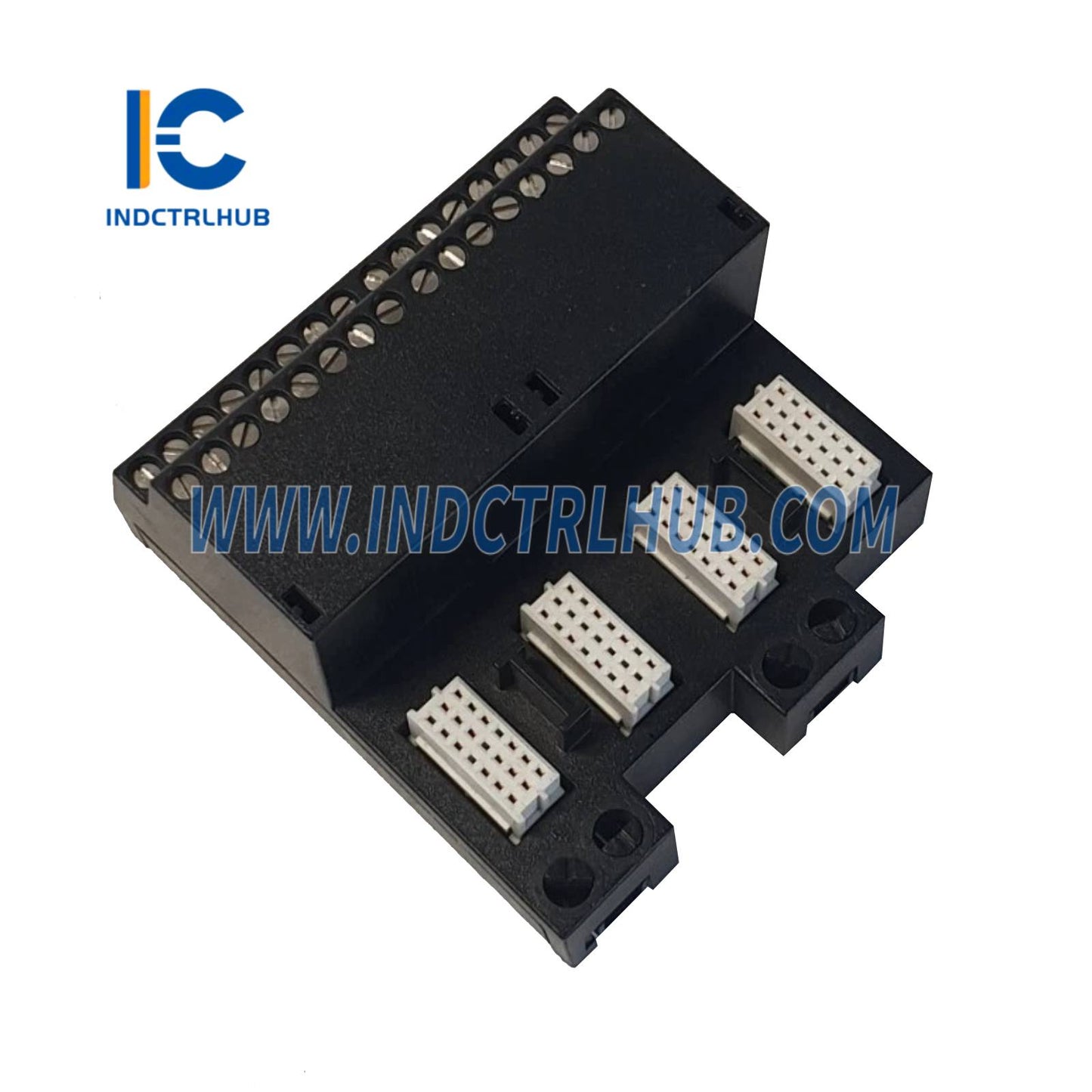

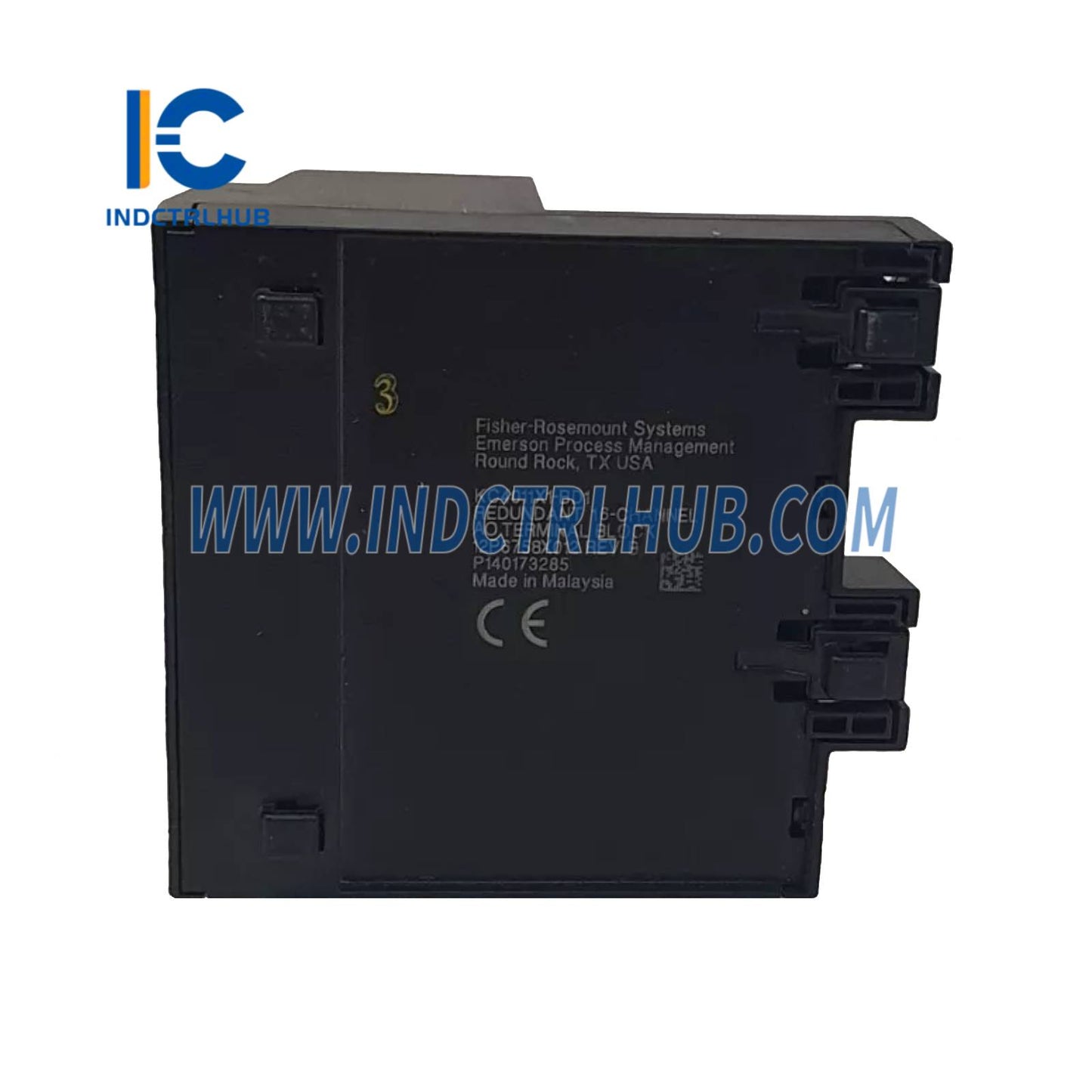

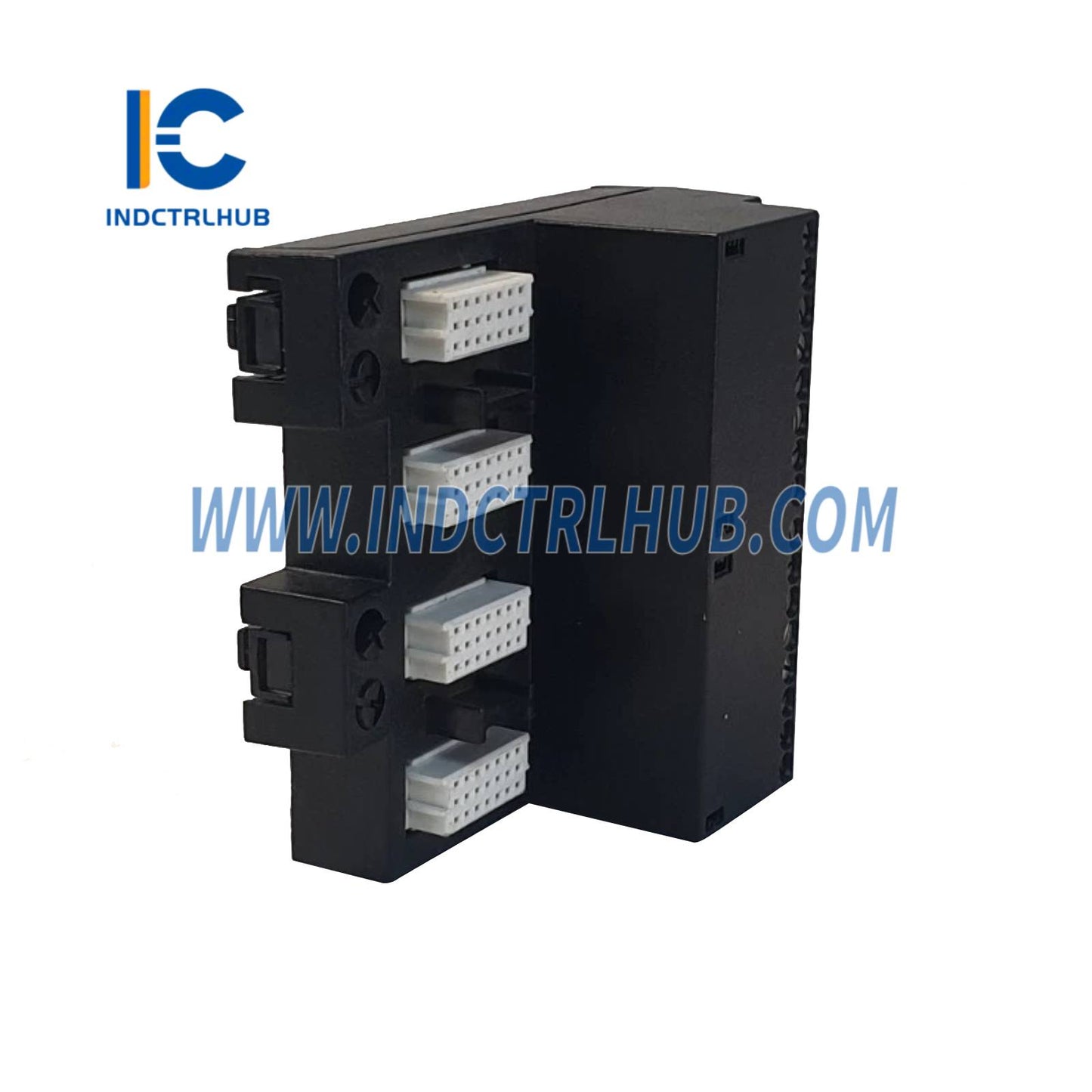

Bloco Terminal Redundante AO (Saída Analógica) de 16 Canais |
Especificações de Energia
|
Parâmetro |
Valor |
|---|---|
|
Circuito de Campo |
30 VDC @ 100 mA/canal |
Especificações Ambientais
|
Parâmetro |
Valor |
|---|---|
|
Temperatura ambiente |
–40°C a +70°C |
|
Choque |
Onda senoidal meia de 10 g por 11 ms |
|
Vibração |
1 mm pico a pico (2–13,2 Hz), 0,7 g (13,2–150 Hz) |
|
Contaminantes Transportados pelo Ar |
ISA-S71.04 –1985, Classe G3 |
|
Umidade relativa |
5% a 95% Sem Condensação |
|
Posição da Chave do Bloco Terminal |
A5 |
Notas de Instalação e Operação
-
Conformidade com Áreas Perigosas:
Consulte Documento 12P2046 (Instruções de Instalação do Sistema de Processo Escalável DeltaV™ Zona 2)
Veja também: DeltaV™ S-Series and CHARMs Hardware Installation manual.
-
Remoção/Inserção:
-
Nenhum cartão de E/S está instalado
-
Nenhuma fiação de campo está conectada
-
Permitido com energia do sistema aplicada somente se:
-
Sistema de Chaveamento Rotativo:
Garante a compatibilidade entre o bloco terminal e a placa de E/S associada.
Manutenção e Ajuste
-
Sem peças reparáveis pelo usuário
-
Não desmonte
-
Calibração não necessária
