Product Description
Visão Geral do Produto
| Campo | Detalhes |
|---|---|
| Fabricante | Bently Nevada, uma empresa Baker Hughes |
| Número da Peça | 177313-02-02 |

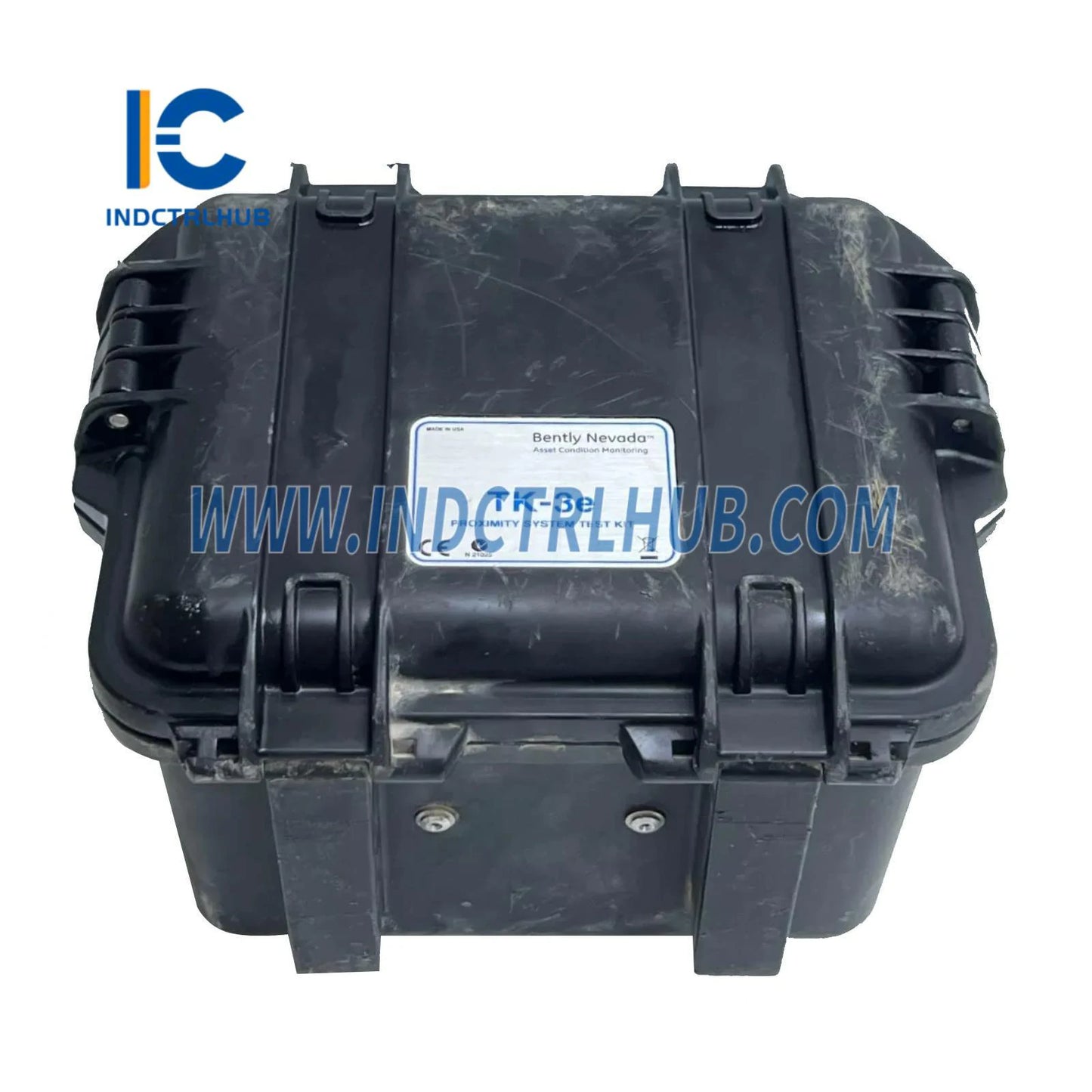

| Tipo de Produto | Kit de Teste do Sistema de Proximidade Elétrico TK-3e |
| Função | Simula a vibração e posição do eixo para calibrar monitores de proximidade |
| Documento Associado | 178087 Rev. F (Folha de Dados do Kit de Teste do Sistema de Proximidade TK3) |
Especificações Funcionais
| Recurso | Especificação |
|---|---|
| Método de Calibração | - Micrômetro de Fuso: verifica o sistema do transdutor e calibração do monitor de posição - Placa Oscilante: calibra monitores de vibração usando vibração mecânica acionada por motor |
| Compatibilidade da Sonda | Suporte universal para sondas de 5 mm a 19 mm (0,197 pol a 0,75 pol) de diâmetro |
| Faixa de Amplitude de Vibração | 50 a 254 μm (2 a 10 mils) pico a pico |
| Velocidade Máxima | 0 a 5000 cpm ±1000 cpm |
| Faixa do Micrômetro de Fuso | 0 a 25,4 mm (0 a 1000 mils) |
| Material do Alvo | Aço Liga AISI 4140 (botão alvo e placa oscilante); materiais especiais disponíveis sob consulta |
| Saída de Medição | Saída de tensão DC medida via multímetro (não é necessário osciloscópio) |
| Características | - Conjunto removível de micrômetro de fuso com base magnética - Conjunto de braço oscilante para placa oscilante - Ajuste do fator de escala absoluto para calibração de vibração |
Especificações de Energia
| Recurso | Especificação |
|---|---|
| Fonte de Energia | Elétrico: 95-125 Vac ou 190-250 Vac, 50/60 Hz, mínimo 1 A |
| Tipo de Cabo de Alimentação | Europeu (opção 02) |
| Desconexão de Energia | Desconexão do cabo de alimentação da unidade TK-3e |
Especificações Físicas
| Recurso | Especificação |
|---|---|
| Altura | 195 mm (7,68 in) |
| Largura | 299 mm (11,8 in) |
| Profundidade | 248 mm (9,76 in) |
| Peso | 5,22 kg (11,5 lb) |
| Unidades de Escala | Métrico (opção 02) |
Especificações Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação | 0 a 50°C (32 a 122°F); operação temporária abaixo de 0°C aceitável, máx 40°C para uso prolongado |
| Temperatura de Armazenamento | -18 a 65°C (0 a 150°F) |
| Umidade | 95% sem condensação |
| Exposição | IP54 para poeira e água (quando fechado) |
| Altitude | Máx 2000 m |
| Uso | Uso interno somente |
Conformidade e Certificações
| Tipo de Certificação | Detalhes |
|---|---|
| FCC | Conforme com a Parte 15; sem interferência prejudicial, aceita interferência recebida |
| EMC | - EN 61000-6-2, EN 61000-6-4 - Diretiva EMC 2014/30/UE |
| RoHS | Conforme a Diretiva RoHS 2011/65/EU |
| Diretiva de Baixa Tensão (LVD) | - EN 61010-1 - Diretiva LV 2014/35/EU |
| Aprovações de Agência | Nenhum (opção 98) |
Informações para Pedido
| Campo | Detalhes |
|---|---|
| Número da Peça | 177313-02-02 (A: 02 - Métrico, B: 02 - Cabo de Força Europeu, C: 98 - Sem Aprovações de Agência) |
| Acessórios | 168605: MDS 100 - Módulo CBT (Treinamento Baseado em Computador) de Aquisição de Dados por Varredura |
| Documentos Relacionados | - 178087 Rev F: Ficha Técnica do Kit de Teste do Sistema de Proximidade TK3 - 108M1756: Guia Rápido de Referência de Aprovações |
Informações de Segurança
| Aviso | Detalhes |
|---|---|
| Perigo Rotacional | - Risco de ferimentos por peças rotativas (placa oscilante) - Evite roupas/objetos soltos - Use óculos de segurança e proteções - Certifique-se de que os parafusos de fixação estejam seguros - Mantenha-se afastado da placa oscilante durante a operação para evitar ferimentos causados por peças móveis ou contato |
Notas
- Propósito: Garante calibração precisa dos monitores de proximidade Bently Nevada simulando vibração e posição do eixo, verificando entradas do transdutor e saídas do monitor.
- Operação: Usa um multímetro para medir tensão DC para calibração; micrômetro de fuso para posição, placa oscilante para vibração. Não é necessário osciloscópio.
- Limitações: Uso interno apenas; altitude máxima 2000 m; materiais especiais para alvos requerem pedido separado. Uso temporário em baixa temperatura permitido, mas não por períodos prolongados.
- Instalação: Base magnética e suporte universal para sonda facilitam o uso em campo. Garanta a fixação segura para evitar ferimentos causados por detritos.
