Product Description
Visão Geral do Produto

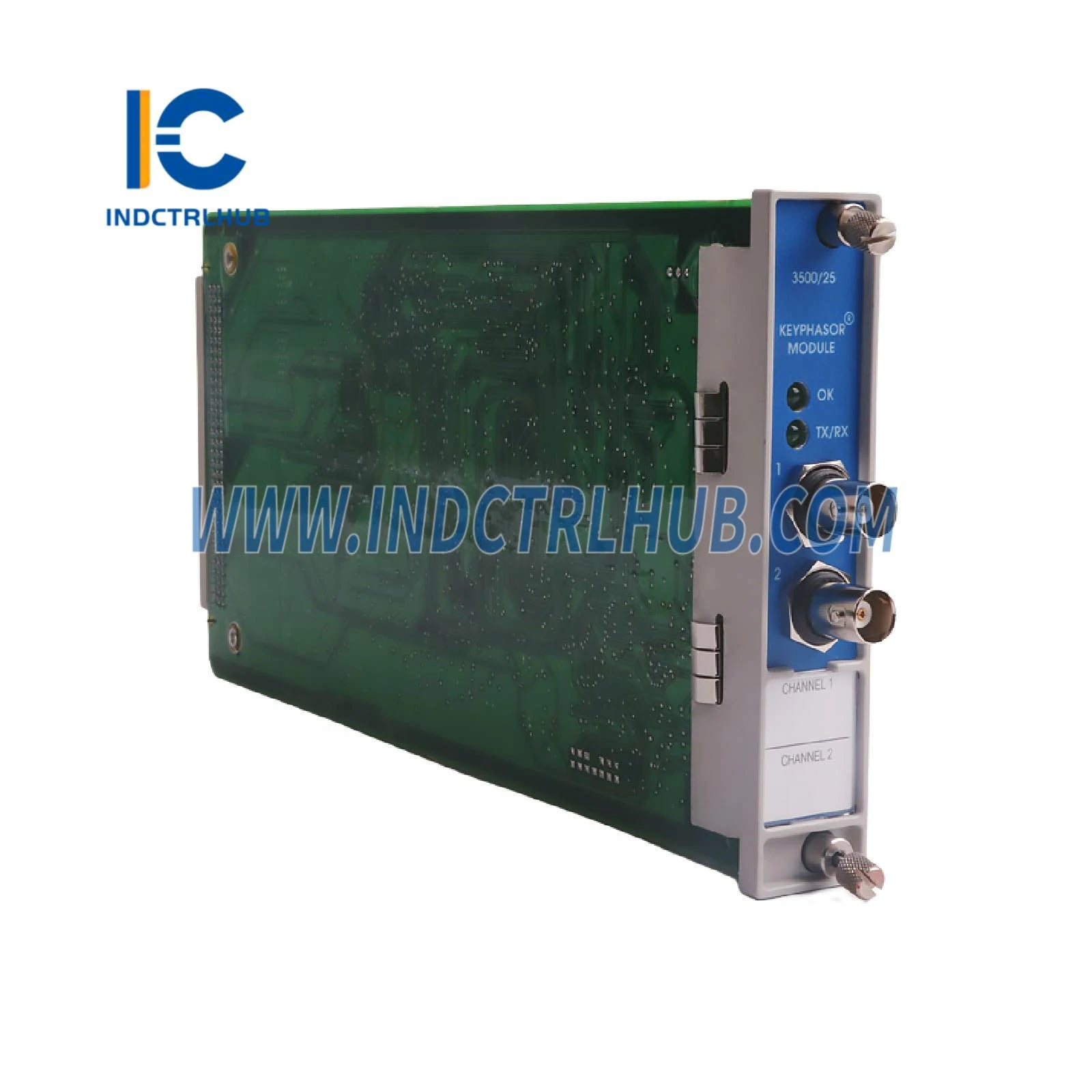

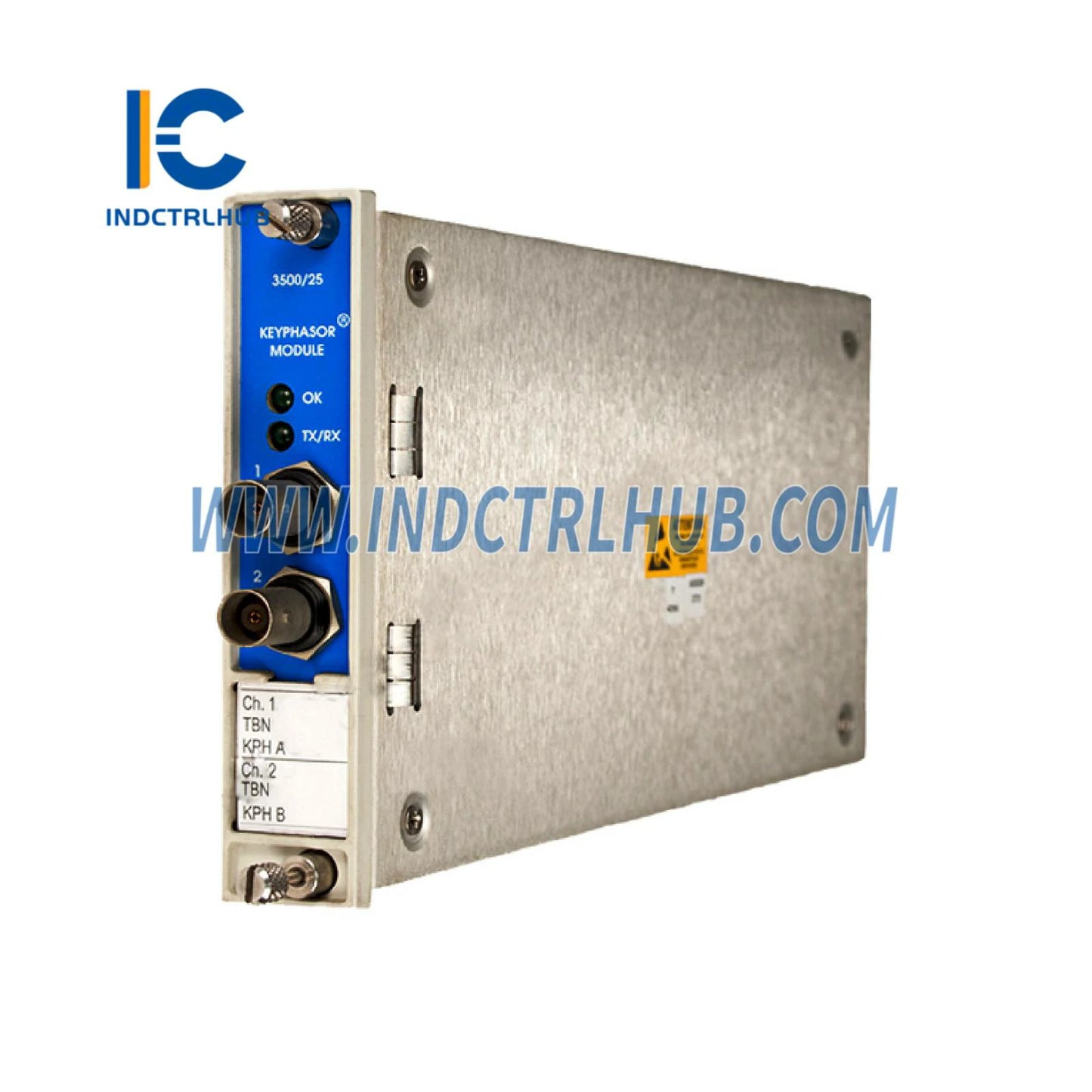

| Parâmetro | Detalhes |
|---|---|
| Número da Peça | 3500/25-01-02-00 |
| Nome do Produto | Módulo Keyphasor aprimorado, placa Keyphasor de meio altura única com 2 canais |
| Compatibilidade do Sistema | Sistema de Proteção de Máquinas 3500 |
Parâmetros de Configuração
| Parâmetro | Valor |
|---|---|
| Número de Canais | Placa Keyphasor de meio altura única com 2 canais (01) |
| Tipo de Módulo de E/S | Módulo I/O com Terminações Externas (02) |
| Opção de Aprovação da Agência | Não requerido (00) |
Entradas
| Parâmetro | Valor |
|---|---|
| Consumo de Energia | 3,2 Watts típico |
| Sinal | Aceita até dois sinais de transdutor de sondas de proximidade ou captadores magnéticos. Faixa de sinal de entrada: +0,8 V a -21,0 V (módulos I/O não isolados). Sinais que excedem essa faixa são limitados internamente. Captadores magnéticos passivos requerem velocidade rotacional do eixo > 200 rpm (3,3 Hz). |
| Impedância de Entrada | Mínimo de 21,8 kΩ |
Condicionamento de Sinal
| Parâmetro | Valor |
|---|---|
| Faixas do Sinal de Velocidade/Frequência | Entrada: 1 a 1.200.000 cpm (0,017 a 20 kHz). Suporta múltiplos eventos por revolução até um máximo de 20 kHz. Saída: 1 a 99.999 cpm (0,017 a 1667 Hz). |
| Precisão do Sinal de Velocidade/Frequência | A +25°C (+77°F): Sinais não processados: 0,017 a 100 Hz: ±1 cpm; 101 a 500 Hz: ±8 cpm; 501 a 20 kHz: ±1% do cpm. Sinais processados: 0,017 a 60 Hz: ±1 cpm; 61 a 150 Hz: ±8 cpm; 151 a 20 kHz: ±1% do cpm. |
Condicionamento do Transdutor
| Parâmetro | Valor |
|---|---|
| Limiar Automático | Amplitude mínima do sinal para disparo: 2 V pico a pico. Frequência mínima: 120 rpm (2 Hz). |
| Limiar Manual | Para entradas acima de 0,017 Hz (1 rpm para 1 evento por revolução). Selecionável pelo usuário de 0 a -20 Vcc. Amplitude mínima do sinal para disparo: 500 mV pico a pico. |
| Histérese | Selecionável pelo usuário de 0,2 a 2,5 V. |
Saídas
| Parâmetro | Valor |
|---|---|
| Sinais Keyphasor com Buffer | Dois sinais Keyphasor com buffer disponíveis na frente do rack via conectores coaxiais. Dois sinais Keyphasor com buffer disponíveis na parte traseira do rack via conectores estilo Euro. |
| Impedância de Saída | Impedância máxima de saída com buffer de 504 Ω. |
| Fonte de Alimentação do Transdutor Keyphasor | -24 Vcc, 40 mA máximo por canal. |
LEDs do Painel Frontal
| Parâmetro | Valor |
|---|---|
| LED OK | Indica quando uma falha foi detectada no Módulo Keyphasor. |
| LED TX/RX | Indica quando o Módulo Keyphasor está se comunicando com o Módulo de Interface do Rack (RIM). |
Limites Ambientais
| Parâmetro | Valor |
|---|---|
| Temperatura de Operação | -30°C a +65°C (-22°F a +150°F) |
| Temperatura de Armazenamento | -40°C a +85°C (-40°F a +185°F) |
| Umidade | 95%, sem condensação |
Físico
| Parâmetro | Valor |
|---|---|
| Dimensões do Módulo Principal (Altura x Largura x Profundidade) | 119,9 mm x 24,4 mm x 256,5 mm (4,72 pol x 0,96 pol x 10,10 pol) |
| Peso do Módulo Principal | 0,34 kg (0,76 lbs) |
| Dimensões do Módulo de E/S (Altura x Largura x Profundidade) | 241,3 mm x 24,4 mm x 103,1 mm (9,50 pol x 0,96 pol x 4,06 pol) |
| Peso do Módulo de E/S | 0,46 kg (1,01 lbs) |
Requisito de Espaço no Rack
| Parâmetro | Valor |
|---|---|
| Módulo Principal | 1 slot frontal de meia altura. Requer um adaptador de montagem especial para slots de altura total. Pode ser colocado em qualquer um dos 14 slots disponíveis, com um máximo de dois módulos principais por rack (um no slot superior de meia altura, um no slot inferior de meia altura). |
| Módulos de E/S | 1 slot traseiro de altura total |
