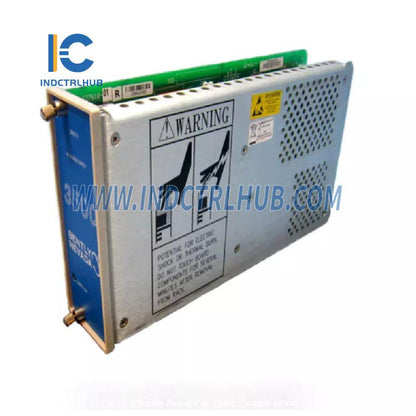

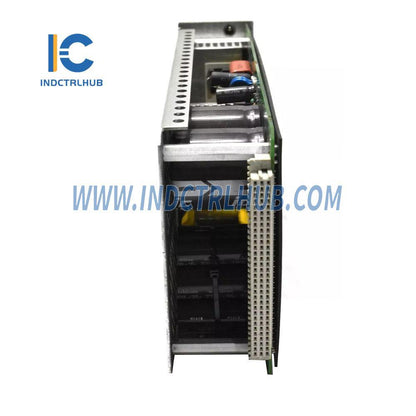

Bently Nevada 3500/15 127610-01 Módulo de Fonte de Alimentação AC

Detalhes do produto

Descrição

Os Módulos de Fonte de Alimentação 3500/15 AC e DC são módulos de meia altura projetados para instalação nos slots designados no lado esquerdo do rack 3500. Um rack pode acomodar uma ou duas fontes de alimentação em qualquer combinação de AC e DC, sendo que qualquer uma das fontes é capaz de alimentar um rack completo.

Especificações

Entradas

• Opções de voltagem:

  • Voltagem Universal AC

    • Tensão de entrada:
      • Nominal: 110 a 220 Vac
      • Áreas não perigosas: 85 a 264 Vac rms
      • Áreas perigosas: 85 a 250 Vac rms; 120 a 373 Vac pk
    • Frequência de Entrada: 47 a 63 Hz
    • Nota: As fontes de alimentação AC universais são incompatíveis com unidades AC legadas de alta tensão ou baixa tensão.

  • Alta Tensão CC:

    • Tensão de Entrada: 88 a 140 Vdc

  • Baixa Tensão CC:

    • Tensão de Entrada: 20 a 30 Vdc

Dimensões Físicas e Peso

• Módulo de Fonte de Alimentação:

  • Altura x Largura x Profundidade: 120.7 mm x 50.8 mm x 251.5 mm (4.75 in x 2.0 in x 9.9 in)
  • Peso: 1,39 kg (3,06 lb)

• Módulo de entrada de energia:

  • Altura x Largura x Profundidade: 120.7 mm x 25.4 mm x 114.3 mm (4.75 in x 1.0 in x 4.5 in)
  • Peso: 0,34 kg (0,75 lb)

Limites Ambientais

• Temperatura de Operação: -30°C a +65°C (-22°F a +150°F)
• Temperatura de Armazenamento: -40°C a +85°C (-40°F a +185°F)
• Umidade: 95%, sem condensação

Informações de Pedido

3500/15-AA-BB-CC

• A: Tipo de Fonte de Alimentação (Slot Superior)

  • 03: Legacy High Voltage DC (88 a 140 Vdc)
  • 04: Legacy Low Voltage DC (20 a 30 Vdc)
  • 05: Tensão CA Universal (85 a 264 Vac rms)
  • 06: Fonte de Alimentação CC de Alta Tensão
  • 07: Fonte de Alimentação CC de Baixa Tensão

• B: Tipo de Fonte de Alimentação (Slot Inferior)

  • 00: Sem Fornecimento (Usado quando nenhum fornecimento é necessário)
  • 03: Legacy High Voltage DC (88 a 140 Vdc)
  • 04: Legacy Low Voltage DC (20 a 30 Vdc)
  • 05: Tensão CA Universal (85 a 264 Vac rms)
  • 06: Fonte de Alimentação CC de Alta Tensão
  • 07: Fonte de Alimentação CC de Baixa Tensão

• C: Aprovação da Agência

  • 00: Nenhum
  • 01: CSA / NRTL / C (Classe 1, Divisão 2)
  • 02: ATEX / IECEx / CSA (Classe 1, Zona 2)
