Product Description

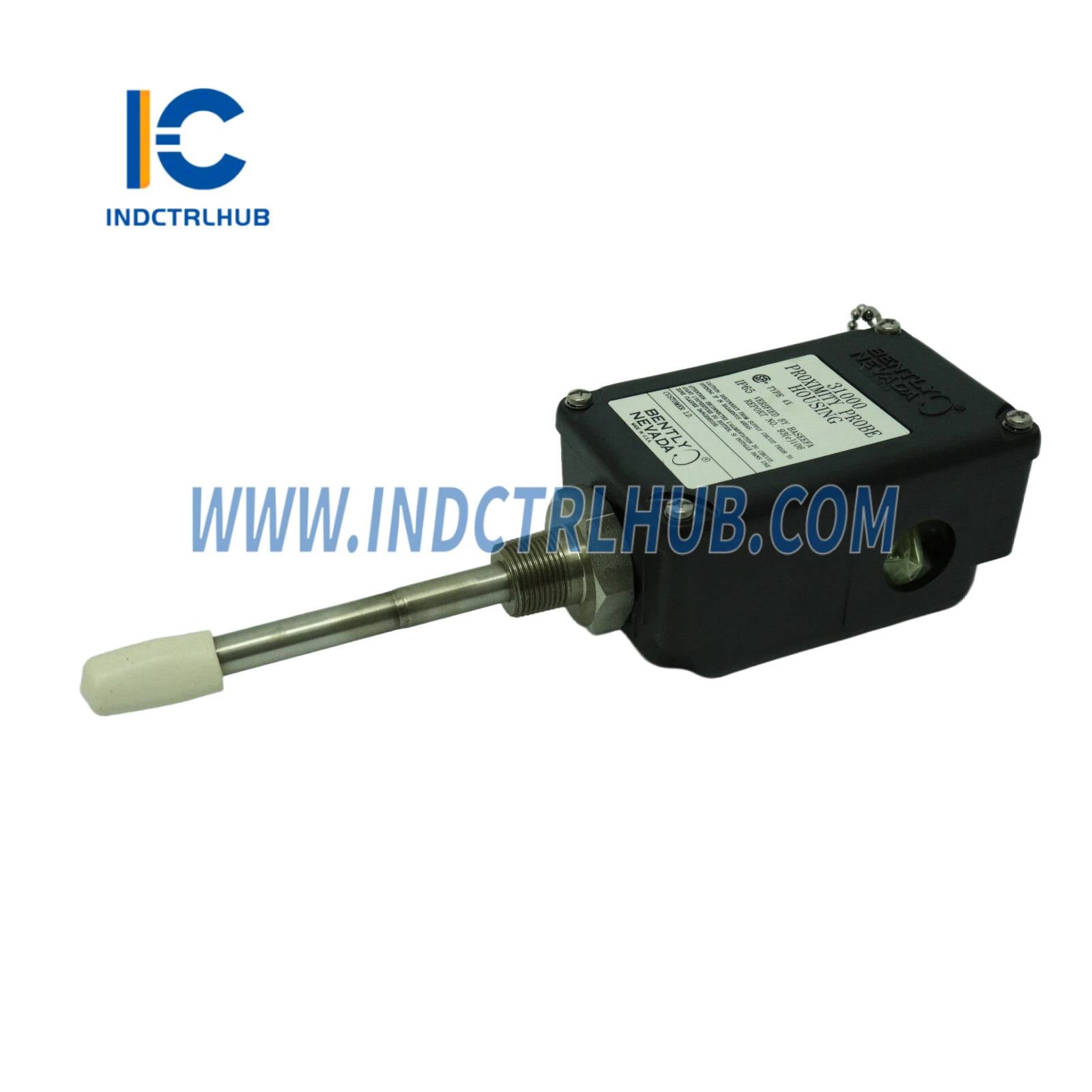

Visão Geral do Produto
| Campo | Detalhes |
|---|---|
| Fabricante | Bently Nevada, uma empresa Baker Hughes |
| Número da Peça | 31000-28-05-35-005-00-02 |
| Tipo de Produto | Conjunto de carcaça para sonda de proximidade |
| Função | Montagem externa de sondas de proximidade para medições de vibração radial/Keyphasor |
| Documento Associado | 141610 Rev. N (Folha de dados dos conjuntos de carcaça para sonda de proximidade 31000 e 32000) |
| Compatibilidade | Suporta sondas 3300 XL 8mm, 3300 XL 11mm, 3300 NSv |
Opções de Configuração
| Opção | Seleção |
|---|---|
| Sonda com Conector (A) | 28: Sonda 3300 XL 8mm, múltiplas aprovações |
| Comprimento do Cabo da Sonda (B) | 05: 0,5 m (20 pol) |
| Adaptador de Afastamento (C) | 35: 3,5 pol (89 mm) |
| Penetração da Sonda (D) | 005: 0,5 pol (13 mm) |
| Conexões (E) | 00: Sem conexões; dois tampões e duas arruelas |
| Rosca de Montagem (F) | 02: 3/4-14 NPT (necessário para adaptador de espaçamento) |
Especificações Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação (3300 XL 8mm) | -51°C a +177°C (-60°F a +351°F) |
| Temperatura de Armazenamento (3300 XL 8mm) | -51°C a +177°C (-60°F a +351°F) |
| Exposição a Água Quente/Vapor | Até 1 semana a 95°C (203°F); exposição prolongada pode reduzir a resistência da carcaça |
| Pressão da Sonda | Veda pressão diferencial com anéis O de Viton (sonda) e Neoprene (manga); não projetado para alta pressão interna/externa |
| Classificação do Invólucro | NEMA 4X, IP66; certificado pela CSA e CENELEC EN50014 para dissipação eletrostática |
Especificações Mecânicas
| Parâmetro | Especificação |
|---|---|
| Material da Carcaça | Polifenileno Sulfeto (PPS) reforçado com fibra de vidro e fibras condutoras |
| Manga/Corrente de Retenção | Aço inoxidável AISI 304 |
| Manga Externa/Parafusos | Aço inoxidável AISI 303 |
| Material do Anel O | Neoprene |
| Torque Recomendado (Porca de Fixação) | 29,4 N·m (260 in-lb) |
| Resistência da Carcaça | Suporta 912 N (205 lb) a 38 mm (1,5 pol) da extremidade sem suporte |
| Resistência ao Impacto da Carcaça | Resiste a 4 J (3,0 ft-lb) a -39°C/115°C; 7 J (5,2 ft-lb) em temperatura ambiente |
| Peso | 1,2 kg (2,6 lb) típico |
| Suporte da Manga | Não requerido (C+D = 102 mm ≤ 305 mm) |
Conformidade e Certificações
| Tipo de Certificação | Detalhes |
|---|---|
| RoHS | Conforme a Diretiva RoHS 2011/65/EU |
| Aprovações para Áreas Perigosas | Intrinsecamente seguro com sistema transdutor aprovado e barreiras I.S.; não à prova de explosão (use CA21000/CA24701 para à prova de explosão) |
| Conformidade com API | Totalmente compatível com o Padrão API 670 para invólucros de sondas de proximidade montadas externamente |
Informações para Pedido
| Campo | Detalhes |
|---|---|
| Número da Peça | 31000-28-05-35-005-00-02 (Sonda 3300 XL 8mm com aprovações, cabo de 0,5 m, espaçador de 3,5 pol, penetração de 0,5 pol, sem conexões, rosca 3/4-14 NPT) |
| Acessórios | - 37948-01: Suporte da Sonda/Anel de Vedação de Óleo (para mangas >305 mm) - 108883-114: Manga da Sonda (89 + 13 + 25 = 127 mm) - 109319-035: Adaptador de Espaçador (3,5 pol) - 104968-01: Tampa de Manga em Inglês - 104288-01: Tampa Cega em Inglês |
| Sonda de Reposição | 330105-02-12-05-DD-05 (Sonda de Montagem Reversa 3300 XL 8mm, 3/8-24 UNF, múltiplas aprovações) |
| Documentos Relacionados | - 141078: Guia do Usuário do Sistema de Transdutor de Proximidade 3300 XL 8mm & 3300 5mm - 108M1756: Guia Rápido de Referência de Aprovações - 124200: Guia do Usuário 31000 e 32000 |
