Visão Geral do Produto
| Campo | Detalhes |
|---|---|
| Fabricante | Bently Nevada, uma empresa Baker Hughes |
| Número da Peça | 21000-16-05-00-047-04-02 |

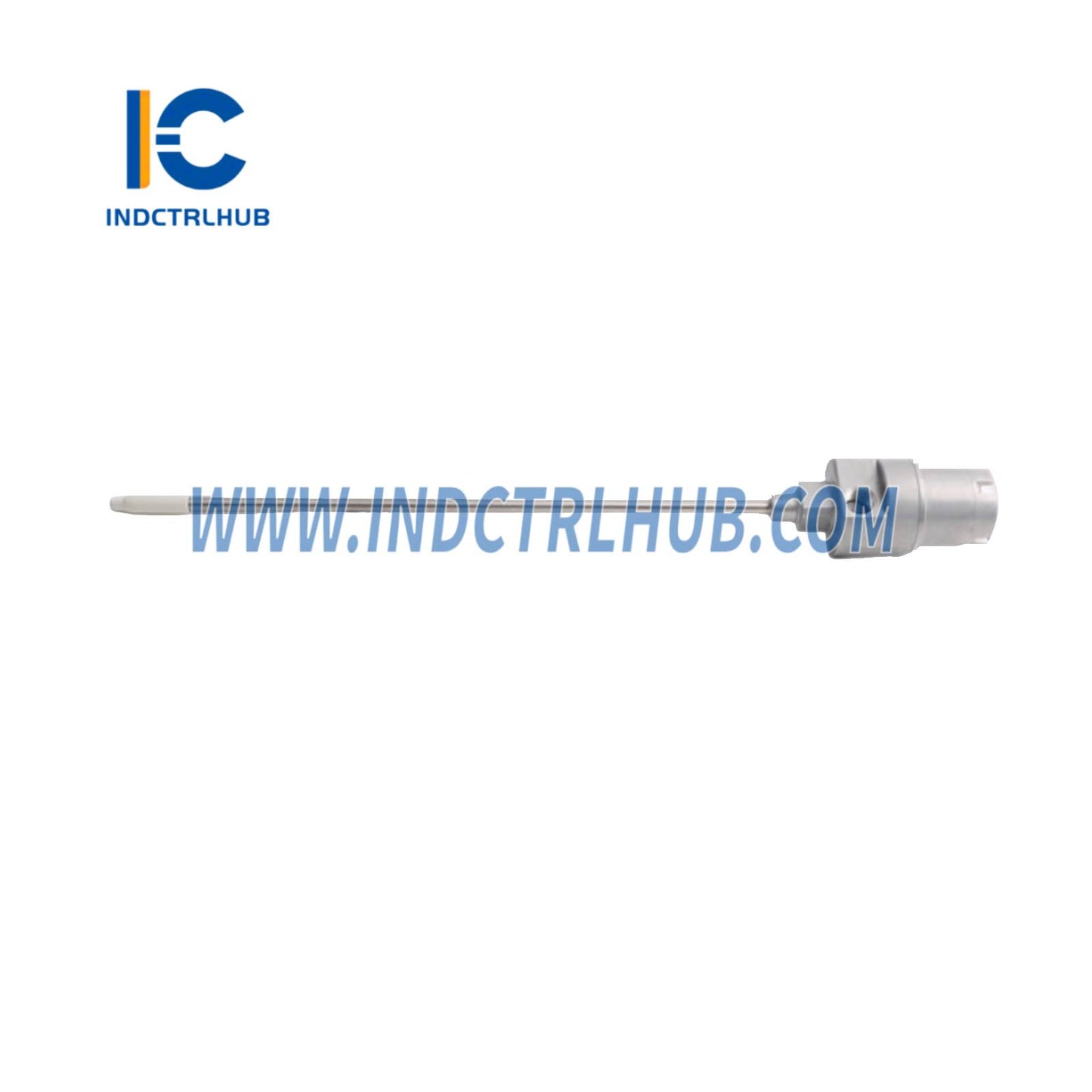

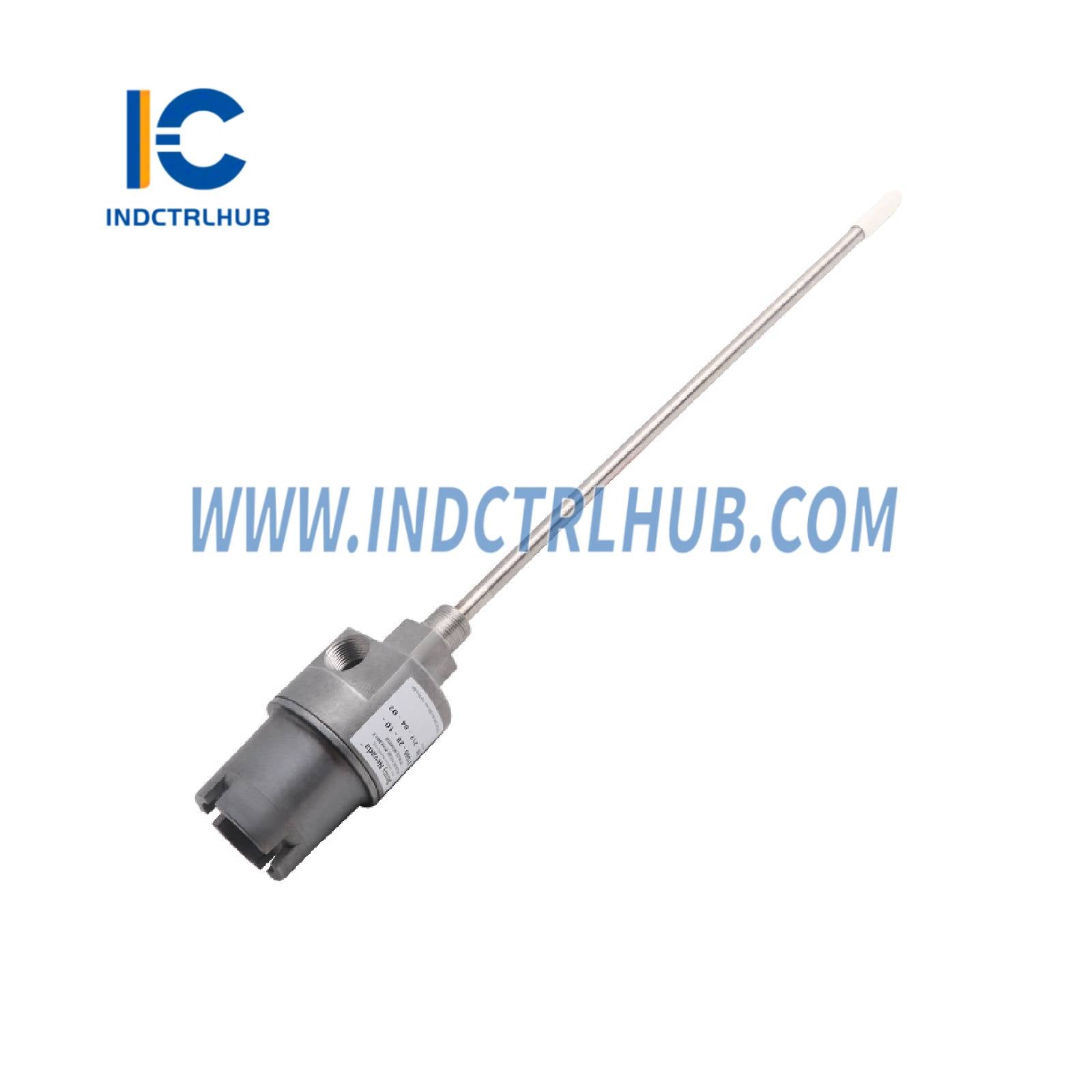

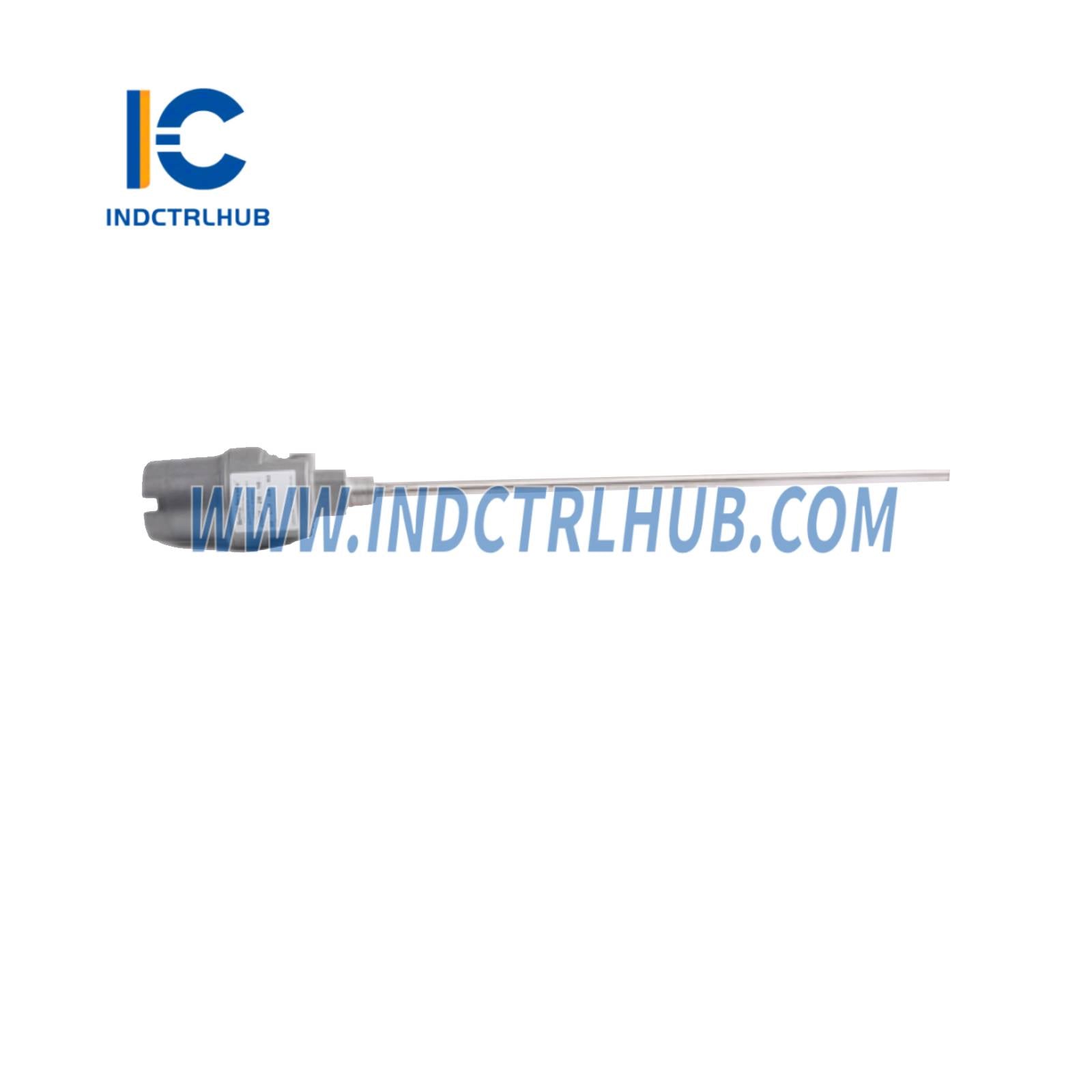

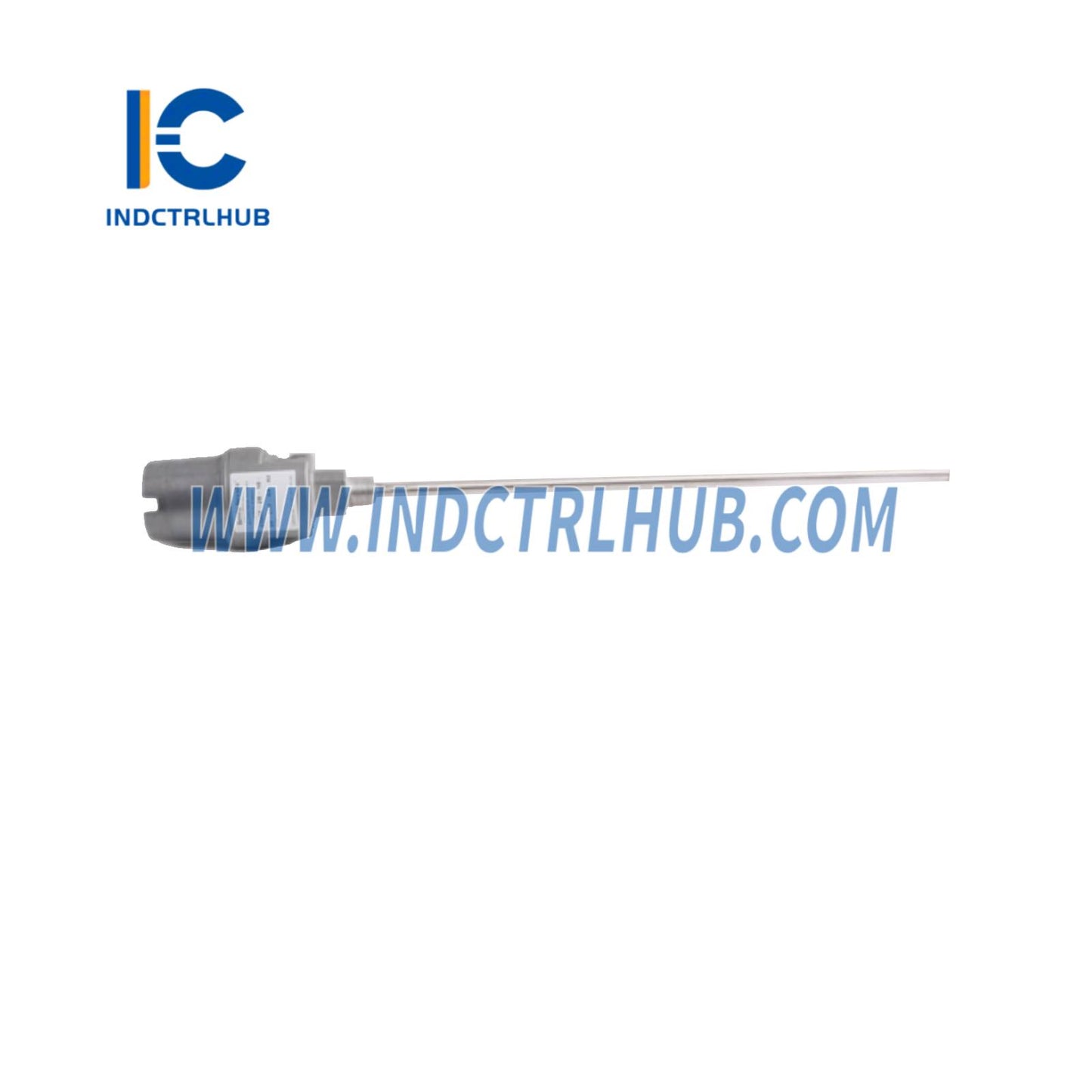

| Tipo de Produto | Conjunto da carcaça da sonda de proximidade de alumínio |
| Função | Montagem externa de sondas de proximidade para monitoramento de condição de máquinas |
| Documento Associado | 141600 Rev. AA (Folha de dados dos conjuntos de carcaça de sonda de proximidade 21000, 24701 e 164818) |
| Compatibilidade | Suporta sondas 3300 XL 8mm, 3300 XL 11mm, 3300 NSv |
Opções de Configuração
| Opção | Seleção |
|---|---|
| Sonda com Conector (A) | 16: sonda 3300 XL 8mm |
| Comprimento do Cabo da Sonda (B) | 05: 0,5 m (20 pol) |
| Adaptador de Afastamento (C) | 00: Sem adaptador de afastamento |
| Penetração da Sonda (D) | 047: 4,7 pol (119 mm) |
| Conexões (E) | 04: Apenas um plugue 3/4-14 NPT |
| Rosca de Montagem (F) | 02: 3/4-14 NPT (5–7 roscas completas para maior resistência) |
Especificações Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação (3300 XL 8mm) | -51°C a +177°C (-60°F a +351°F) |
| Temperatura de Armazenamento (3300 XL 8mm) | -51°C a +177°C (-60°F a +351°F) |
| Cuidado | Exposição abaixo de -34°C (-30°F) pode causar falha prematura do selo de pressão |
Especificações Mecânicas
| Parâmetro | Especificação |
|---|---|
| Material | Corpo de alumínio, manga de aço inoxidável 304 |
| Massa (Peso) | 1,1 kg (2,4 lb) típico, sem acessórios |
| Dimensões | - A: 83,3 mm (3,28 pol) - B: 161,6 mm (6,36 pol) - C+D: 119 mm (4,7 pol) - E: 26,7 mm (1,05 pol) |
| Suporte da Manga | Não requerido (C+D ≤ 300 mm) |
Conformidade e Certificações
| Tipo de Certificação | Detalhes |
|---|---|
| RoHS | Conforme a Diretiva RoHS 2011/65/EU |
| Aprovações para Áreas Perigosas | Não à prova de explosão (versão não CA, E:04); CA21000 necessário para classificação à prova de explosão CSA |
| Classificação do Invólucro | Tipo CSA 4 (CA21000 somente com E:00, E:01, E:02 ou E:04) |
| Conformidade com API | Totalmente compatível com o Padrão API 670 para invólucros de sondas de proximidade montadas externamente |
Informações para Pedido
| Campo | Detalhes |
|---|---|
| Número da Peça | 21000-16-05-00-047-04-02 (sonda 3300 XL 8mm, cabo de 0,5 m, sem espaçador, penetração de 4,7 pol, plugue 3/4-14 NPT, rosca 3/4-14 NPT) |
| Acessórios | - 37948-01: Suporte da Sonda/Anel de Vedação de Óleo (para mangas >305 mm) - 44382-AAA: Manga Individual para Sonda - 21003-AAA: Adaptador Individual de Espaçador |
| Sonda de Reposição | 330105-02-12-CC-DD-EE (Sonda de Montagem Reversa 3300 XL 8mm, roscas 3/8-24 UNF) |
| Documentos Relacionados | - 141078: Guia do Usuário do Sistema de Transdutor de Proximidade 3300 XL 8mm & 3300 5mm - 108M1756: Guia Rápido de Referência de Aprovações |
