Product Description
Visão Geral do Produto
| Campo | Detalhes |
|---|---|
| Fabricante | Bently Nevada, uma empresa Baker Hughes |
| Número da Peça | 1900/65A-A00-B01-C01-D01-E01 |
| Tipo de Produto | Monitor de Equipamento de Uso Geral |
| Função | Monitoramento e proteção contínuos para máquinas de uso geral |
| Documento Associado | 173401 Rev. AB (Ficha técnica do Monitor de Equipamento para Uso Geral 1900/65A) |
Opções de Configuração
| Opção | Seleção |
|---|---|
| Opção de Energia (A) | 00: 18 a 36 Vcc |
| Opção de Display (B) | 01: Display acoplado (sem cabo) |
| Opção de Montagem (C) | 01: Montagem em trilho DIN |
| Opção de Aprovações (D) | 01: Múltiplas aprovações (CSA/NRTL/C, ATEX/IECEx) |
| Opção de Comunicações (E) | 01: Comunicações Modbus |
Especificações Físicas
| Recurso | Especificação |
|---|---|
| Módulo de Monitor | - Dimensões: 196,9 × 149,4 × 74,4 mm (7,75 × 5,88 × 2,93 in) - Peso: 0,77 kg (1,70 lb) |

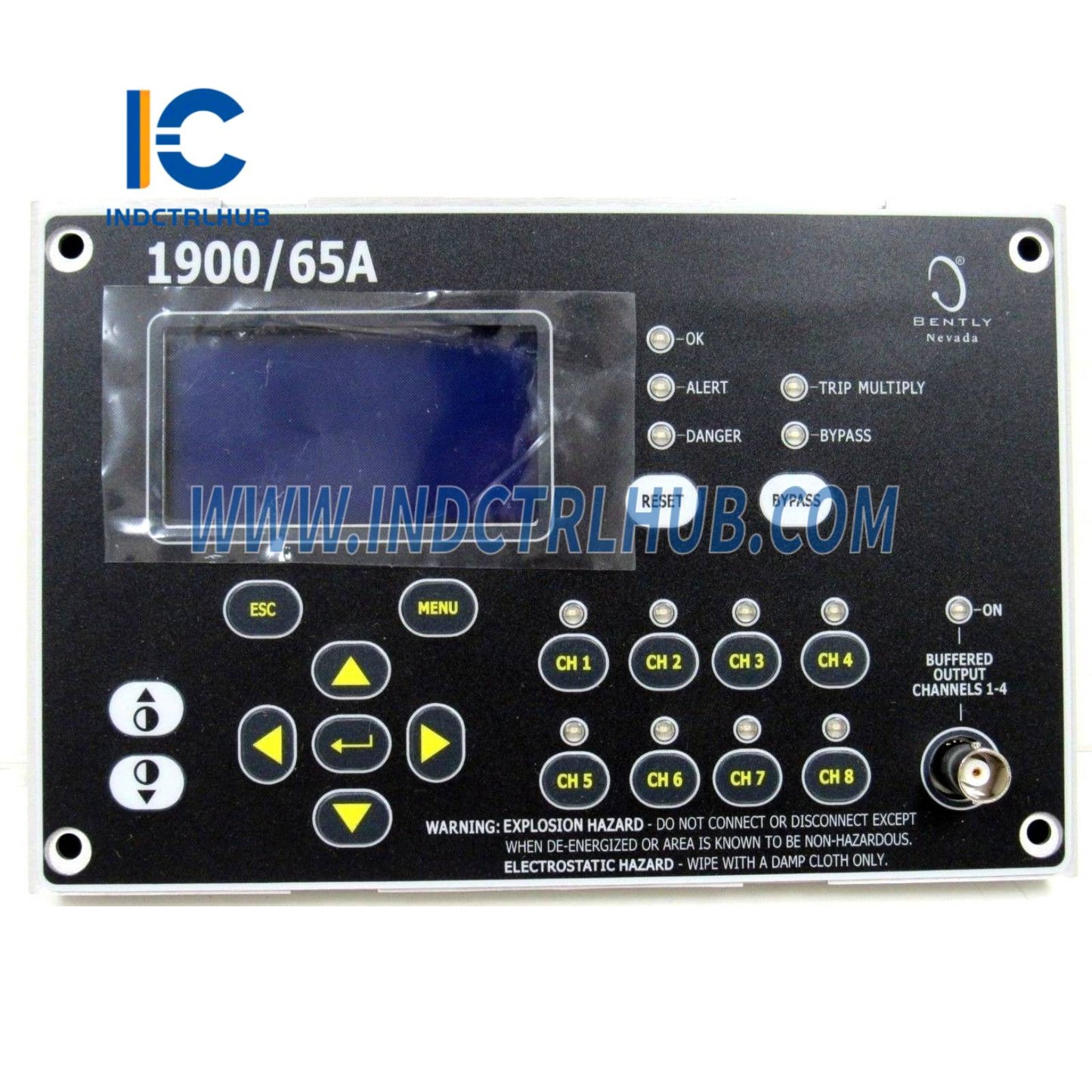

| Módulo de Display | - Dimensões: 196,9 × 149,4 × 32,8 mm (7,75 × 5,88 × 1,29 in) - Peso: 0,40 kg (0,89 lb) - LCD: 68,6 × 35,6 mm (2,7 × 1,4 pol) - LEDs: OK, Alerta, Perigo, Bypass, Multiplicador de Trip, Canal |
| Montagem | Trilho DIN (35 mm) |
Requisitos de Energia
| Recurso | Especificação |
|---|---|
| Tensão de entrada | 18–36 Vcc |
| Corrente de Operação | 0,35 A típico, 1,0 A máximo |
| Potência de Operação | 8,5 W típico, 14 W máximo |
Especificações Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação | -20 a 70°C (-4 a 158°F) |
| Temperatura de Armazenamento | -30 a 90°C (-22 a 194°F) |
| Umidade | 95% sem condensação (operação/armazenamento) |
Comunicações
| Recurso | Especificação |
|---|---|
| Gateway Modbus | - Fornece variáveis estáticas, status, lista de eventos, tempo/data para clientes Modbus (DCS, SCADA, PLC, System 1) - Suporta porta serial Ethernet e RS232/485 - Contador interno e referência de tempo/data cliente/mestre |
| Configuração | - Via Software de Configuração 1900 por Ethernet - Armazenado em memória não volátil - Suporta configuração off-line, atualizações de firmware, diagnósticos |
Transdutores Suportados
| Tipo de Canal | Transdutor Bently Nevada |
|---|---|
| Aceleração/Aceleração Recíproca | Acelerômetros 330400, 330425 |
| Velocidade/Velocidade Recíproca | Velomitors 190501, 330500, 330525, 330750 |
| Vibração Radial/Empuxo/Velocidade | Sistemas Proximitor 3300 5/8 mm, 3300 XL 8/11 mm, 3300 XL NSv, 7200 5/8/11/14 mm |
| Posição | Sistemas Proximitor 3300 5/8 mm, 3300 XL 8/11/25/50 mm, 3300 XL NSv, 7200 5/8/11/14 mm |
Informações para Pedido
| Campo | Detalhes |
|---|---|
| Número da Peça | 1900/65A-00-01-01-01-01 (18–36 Vdc, display anexado, trilho DIN, múltiplas aprovações, Modbus) |

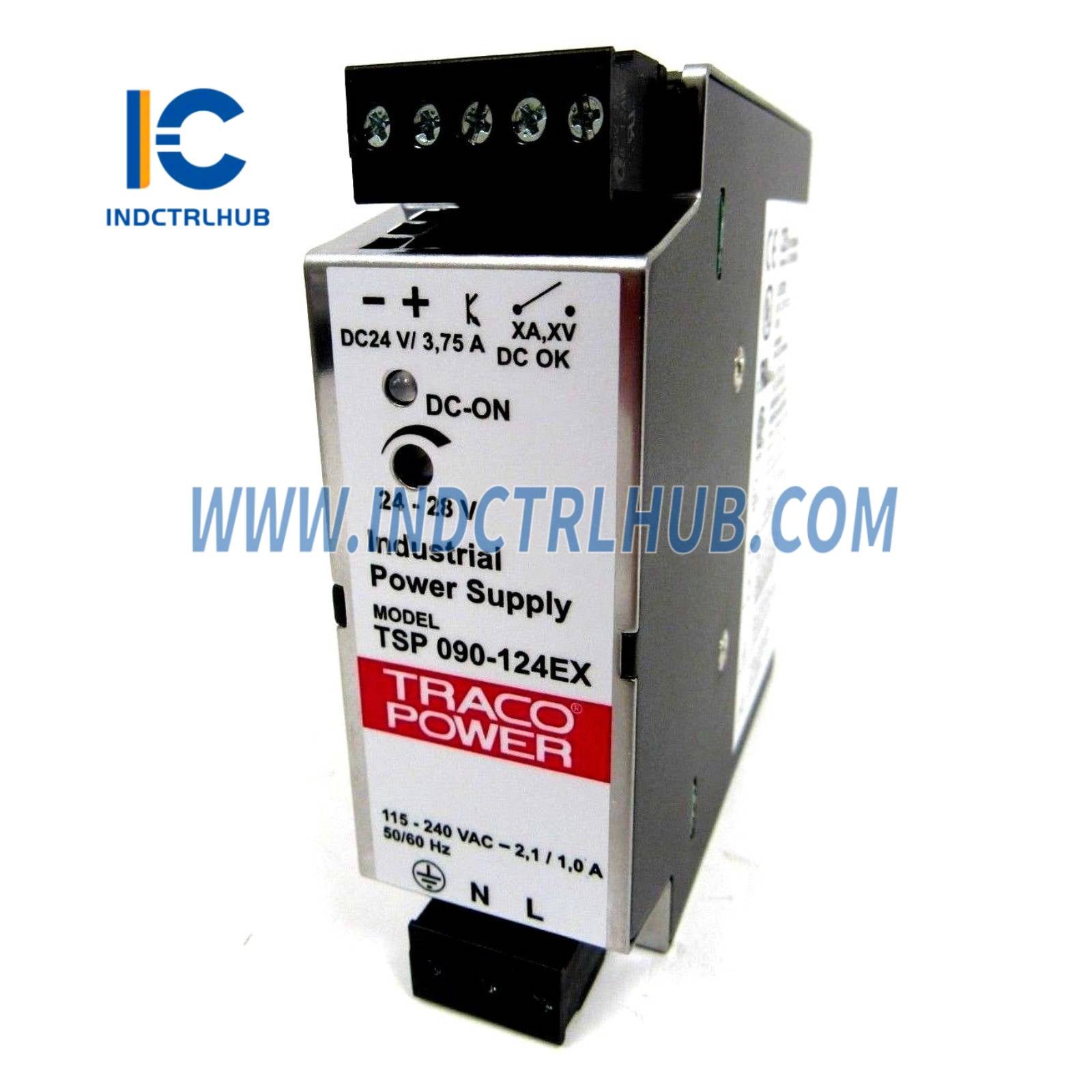

| Acessórios | - 167699-02: Módulo de Display - 173400: Guia do Usuário - 172250: Guia do Usuário do Gateway Modbus - 173089: Diagramas de Fiação de Campo - 02200794: Fonte de Alimentação (110/220 Vac para 24 Vdc) - 02200121: Suporte Final para Trilho DIN - 168374: Clipe de Montagem em Trilho DIN - 168495: Placa de Montagem em Painel - 168547-0010-01-01: Cabo de PVC de 3 m (montado) |
| Documentos Relacionados | - 173401 Rev. AB: Folha de Dados 1900/65A - 108M1756: Guia Rápido de Referência de Aprovações - 173089: Diagramas de Fiação de Campo |
