Product Description
Informações Gerais
|
Campo |
Detalhes |
|---|---|
|
Fabricante |
Bachmann |
|
Modelo/Número da Peça |
DIO264-C-A60 (Número do Pedido: 00009205-00) |
|
Série |
DIOxx-C (Módulos Digitais de Entrada/Saída CAN Slave) |
Tipo de Modelo
|
Modelo |
Tipo |
|---|---|
|
DIO264-C |
Módulo digital de entrada/saída CAN slave autônomo |
Descrição

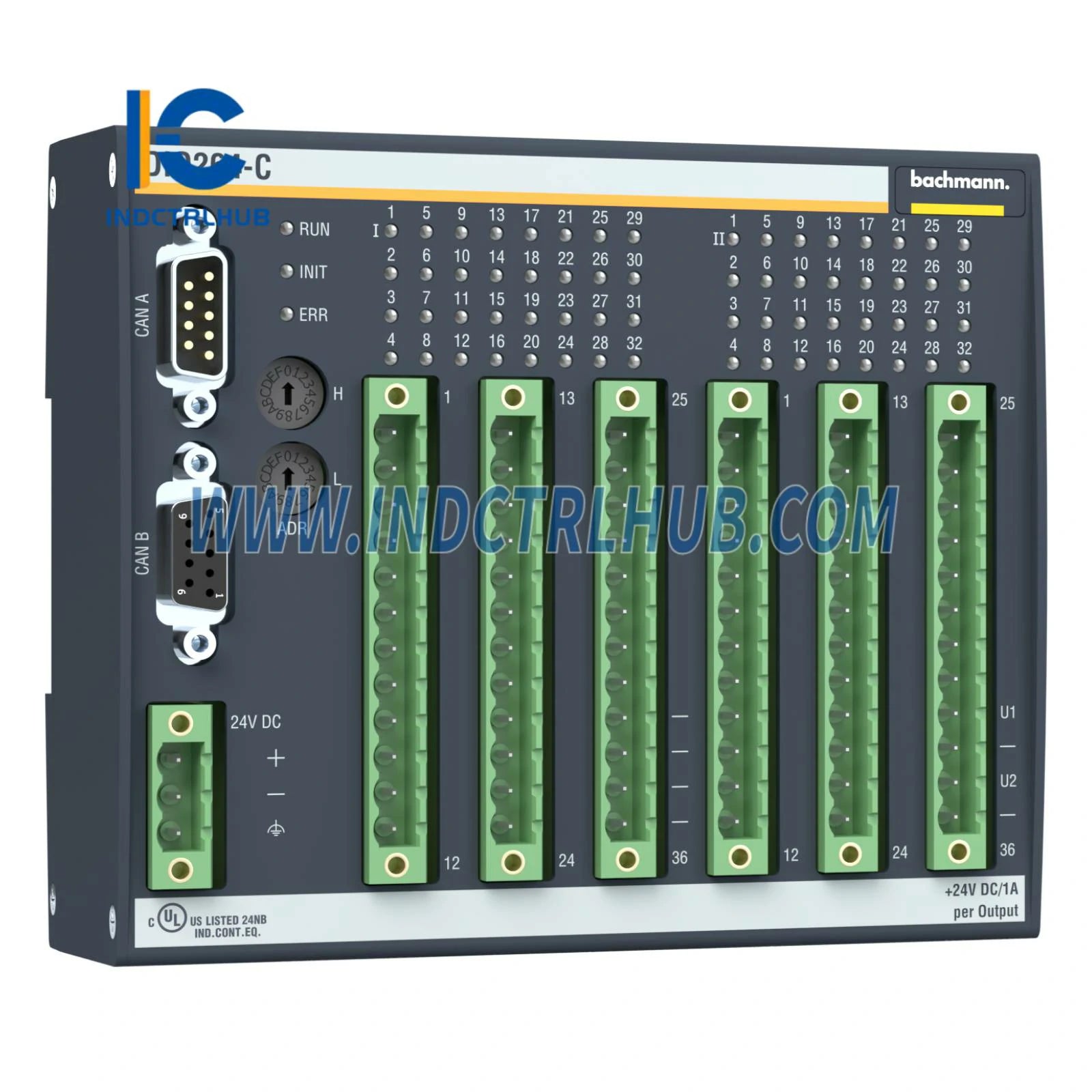

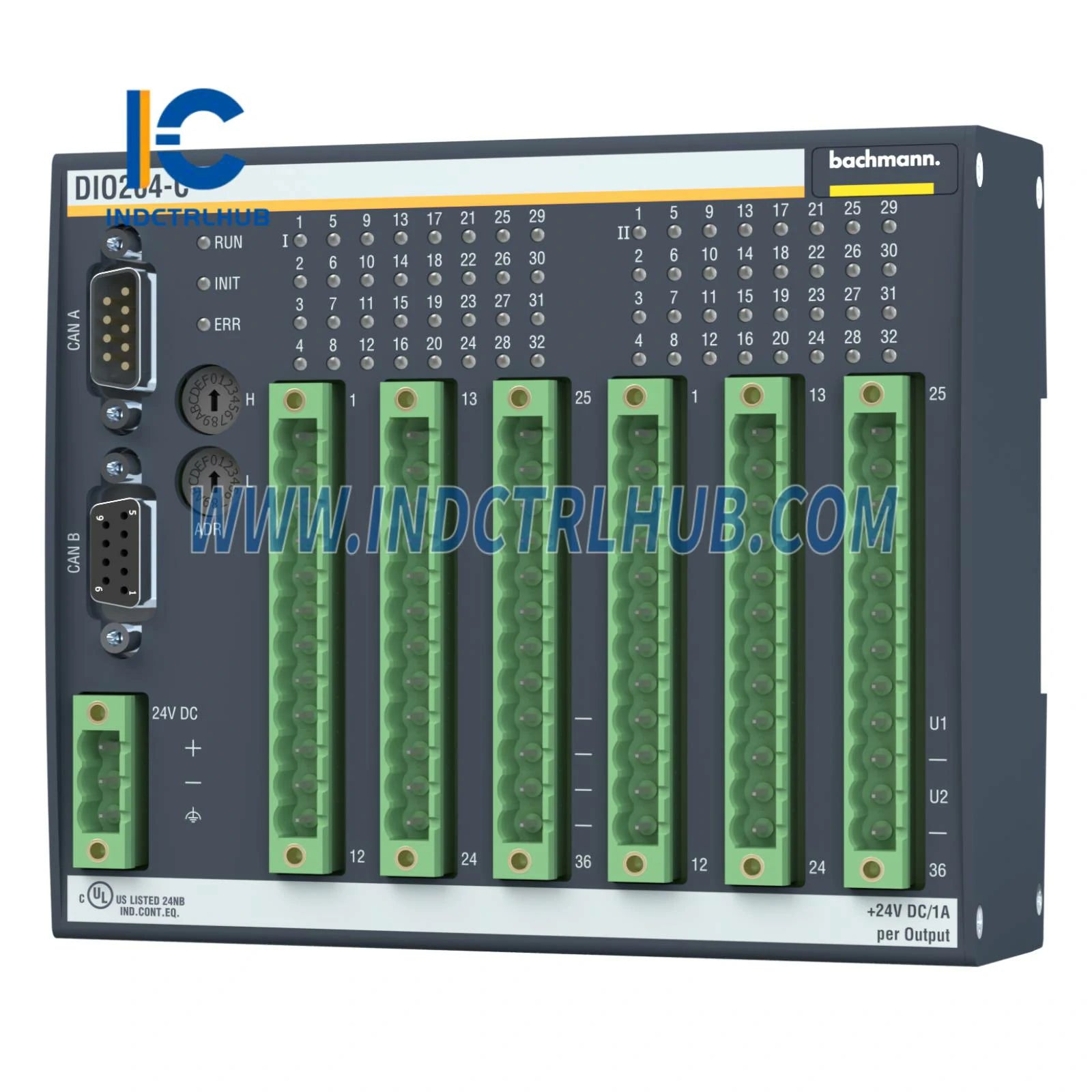

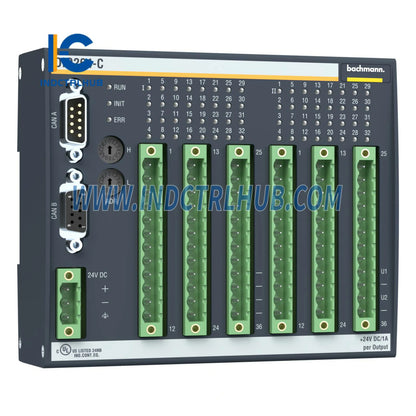

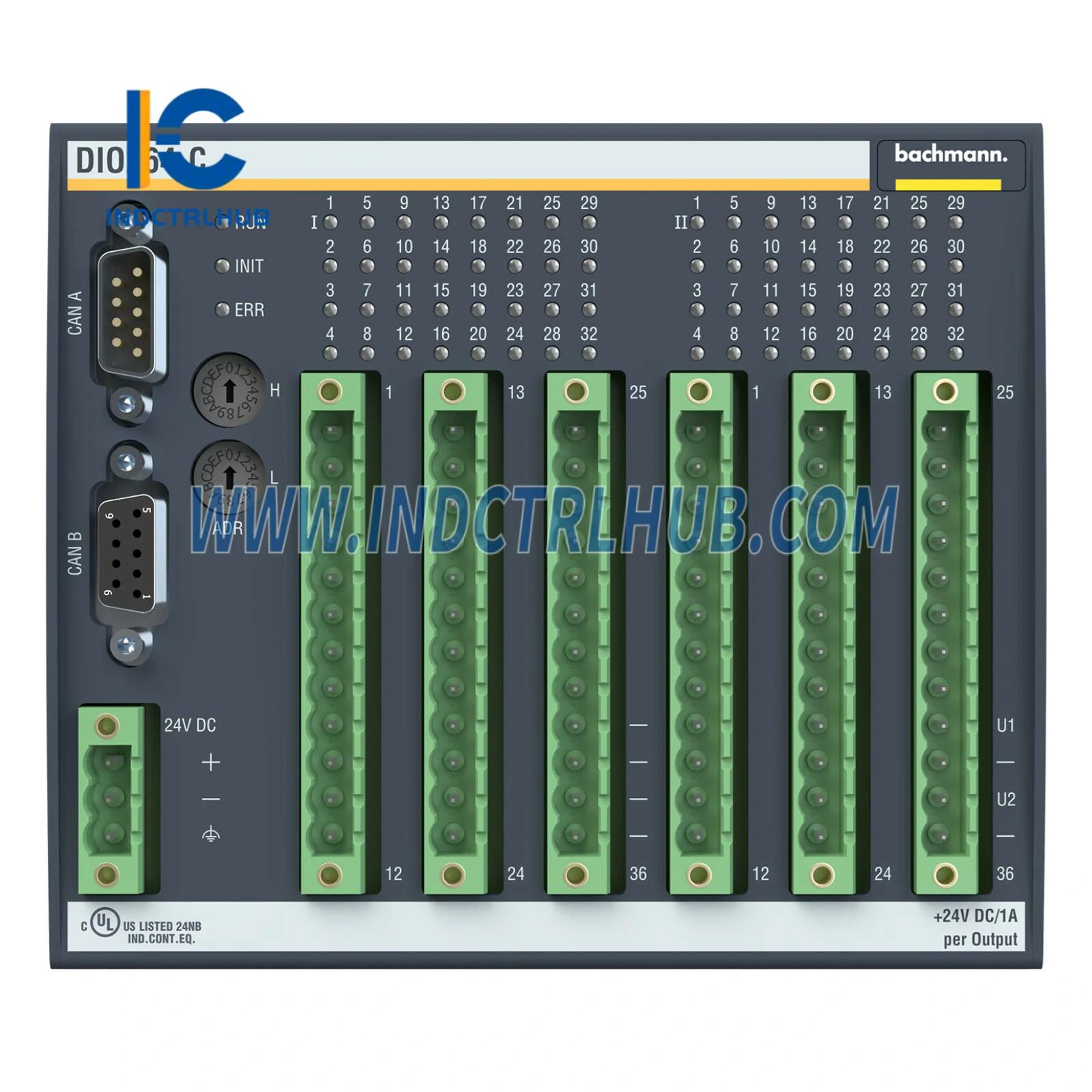

O Bachmann DIO264-C é um módulo digital de entrada/saída CAN slave compacto e autônomo, projetado para sistemas de automação. Ele possui 64 canais digitais de E/S, divididos em 32 entradas digitais e 32 E/S digitais configuráveis, suportando comunicação CANopen. Permite cabeamento de campo sem backplane e pode ser montado em trilhos DIN EN 50022.
Especificações Funcionais
Entradas Digitais
|
Parâmetro |
Valor |
|---|---|
|
Canais de Entrada |
Até 64 (E/S combinadas) |
|
Atraso de Entrada |
< 3,5 ms |
|
Resistência Interna |
6 kΩ |
|
Indicação de Status |
LED verde |
Saídas Digitais
|
Parâmetro |
Valor |
|---|---|
|
Canais de Saída |
Até 32 |
|
Corrente Nominal de Saída |
1 A por canal |
|
Corrente de Saída (Soma por bloco) |
Máx. 12 A |
|
Frequência de Comutação |
Máx. 500 Hz |
|
Proteção contra Curto-circuito |
Sim |
|
Blocos de Saída Isolados |
Dois (1–16 e 17–32) |
|
Indicação de Status |
LED verde |
Interface de Comunicação
|
Parâmetro |
Valor |
|---|---|
|
Protocolo |
CAN / CANopen (DS301, DS401) |
|
Taxa de Transferência |
10 kbit/s a 1 Mbit/s |
|
Conexão |
2 × D-sub de 9 pinos (loop-through) |
|
ID do Módulo |
1 a 254 (configurável via chave rotativa) |
|
Isolamento Galvânico |
500 V |
|
Resistor de Terminação |
123 Ω (externo) |
|
LEDs de Status |
RUN, INIT, ERROR |
Requisitos de Energia
|
Parâmetro |
Valor |
|---|---|
|
Tensão de Alimentação |
18 V CC a 34 V CC |
|
Consumo de Corrente |
Tip. 100 mA a 24 V (sem carga de E/S) |
|
Proteção contra Polaridade Reversa |
Sim |
Especificações Ambientais
|
Condição |
Faixa |
|---|---|
|
Temperatura de Operação |
-30 °C a +60 °C |
|
Temperatura de Armazenamento |
-40 °C a +85 °C |
|
Umidade Relativa (Operação) |
5% a 95% (sem condensação) |
|
Umidade Relativa (Armazenamento) |
5% a 95% (com condensação) |
|
Grau de Poluição |
2 (IEC 60664-1) |
Certificações
|
Categoria |
Certificações |
|---|---|
|
Geral |
CE, UKCA, cULus |
|
Marítimo |
ABS, BV, DNV, KR, LR, NK, RINA |
Informações para Pedido
|
Tipo de Peça |
Número da Peça |
Descrição |
|---|---|---|
|
DIO264-C |
00009205-00 |
CAN Slave – módulo digital de entrada/saída; 32× DI; 32× DIO; 24 V/1 A; 2 grupos; 2× D-sub 9; até 1 Mbit/s; isolado |
Acessórios
|
Acessório |
Número da Peça |
Descrição |
|---|---|---|
|
KZ-DIO264-C B+C |
00012014-50 |
Conjunto de terminais Phoenix com presilha tipo gaiola, tiras de rotulagem e elementos de chaveamento |
|
K-CAN/0.5 m |
00008684-03 |
Cabo CAN, 0,5 m, macho para fêmea |
|
K-CAN/1.0 m |
00008684-08 |
Cabo CAN, 1,0 m, macho para fêmea |
|
K-CAN/2.0 m |
00008684-04 |
Cabo CAN, 2,0 m, macho para fêmea |
|
K-CAN/5.0 m |
00008684-06 |
Cabo CAN, 5,0 m, macho para fêmea |
|
S-CAN/1B |
00009383-00 |
Conector resistor de terminação CAN (fêmea) |
|
S-CAN/1S |
00011036-00 |
Resistor terminador CAN para DIOxx-C, TCO2xx-C, DA3284-C, cabo CAN fêmea-fêmea |
