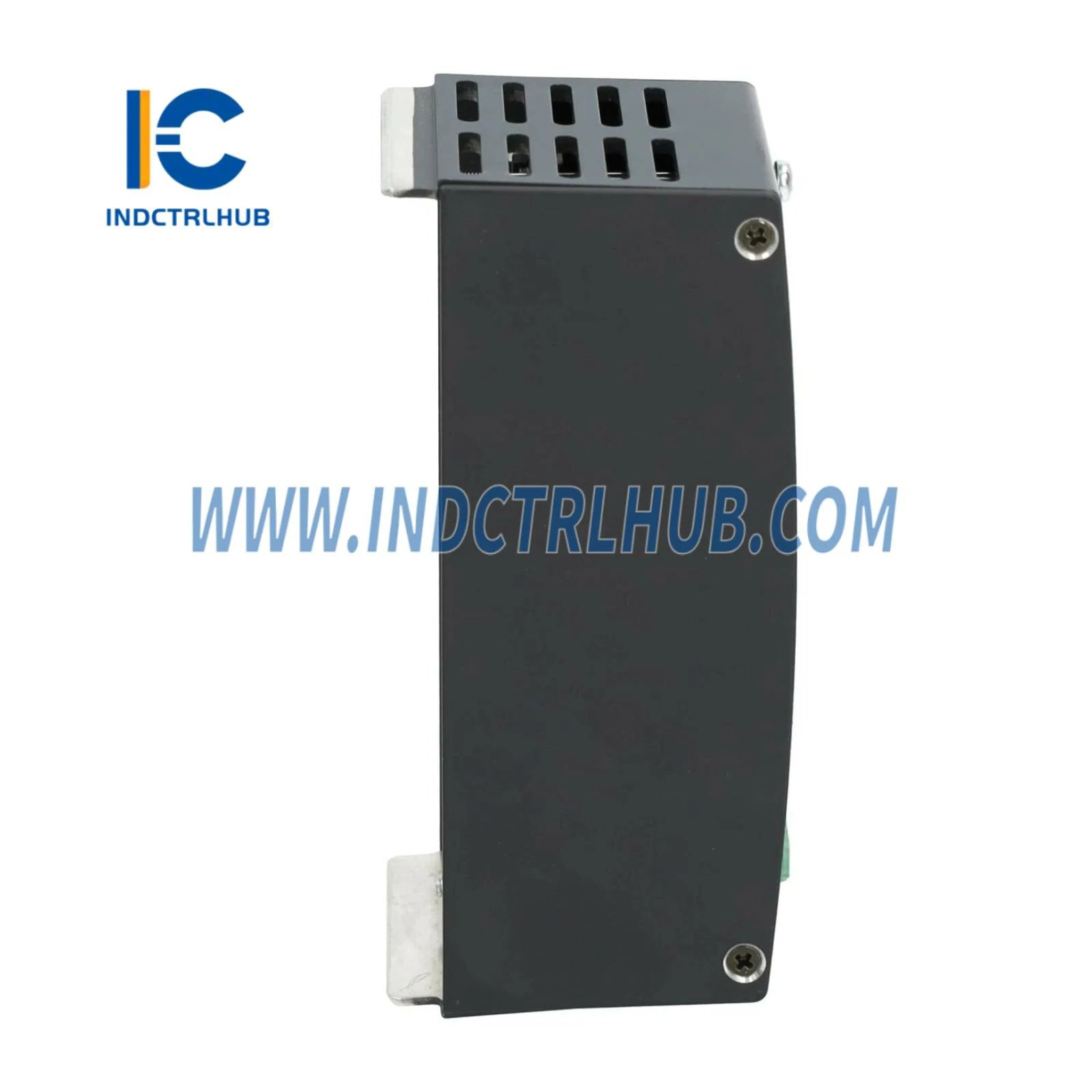

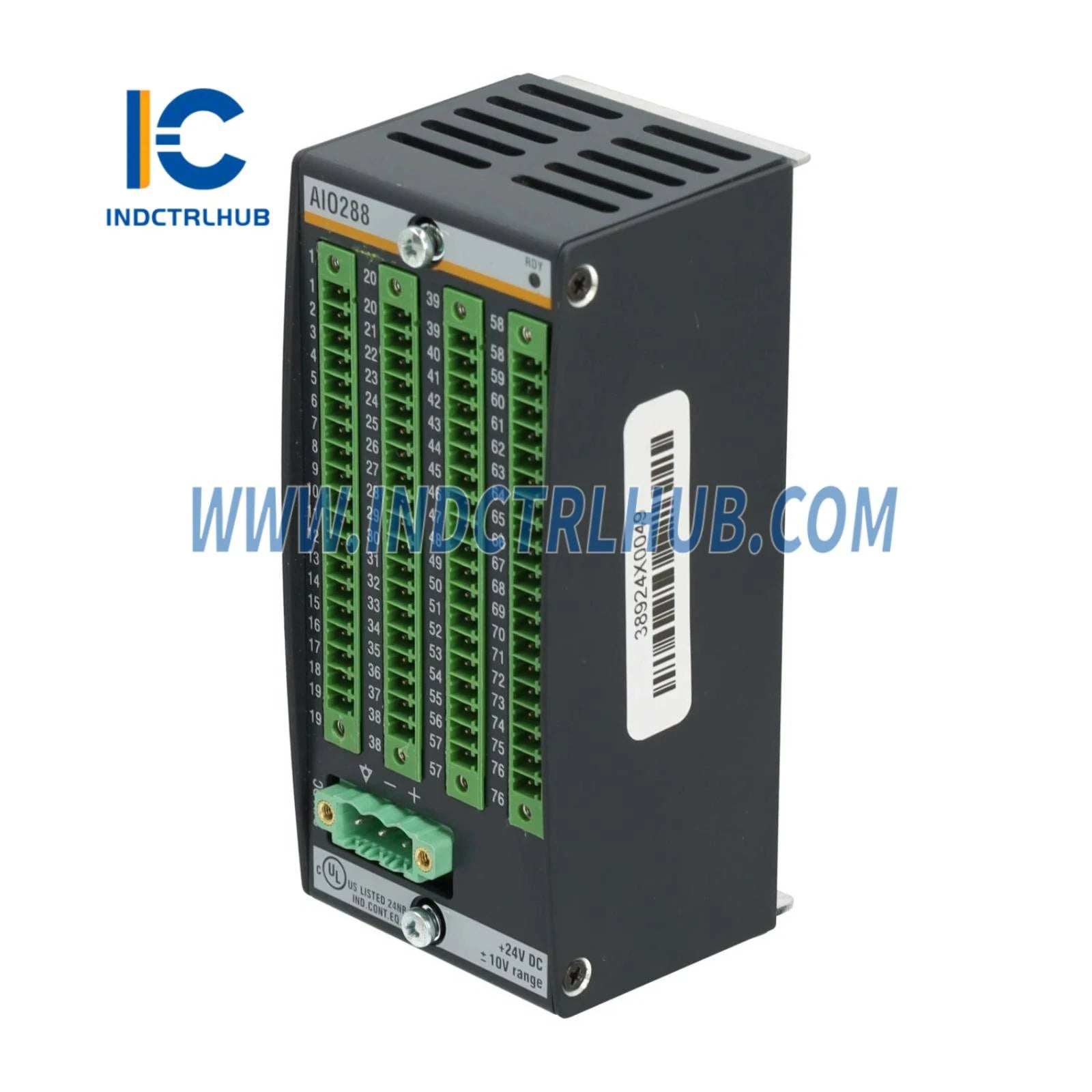

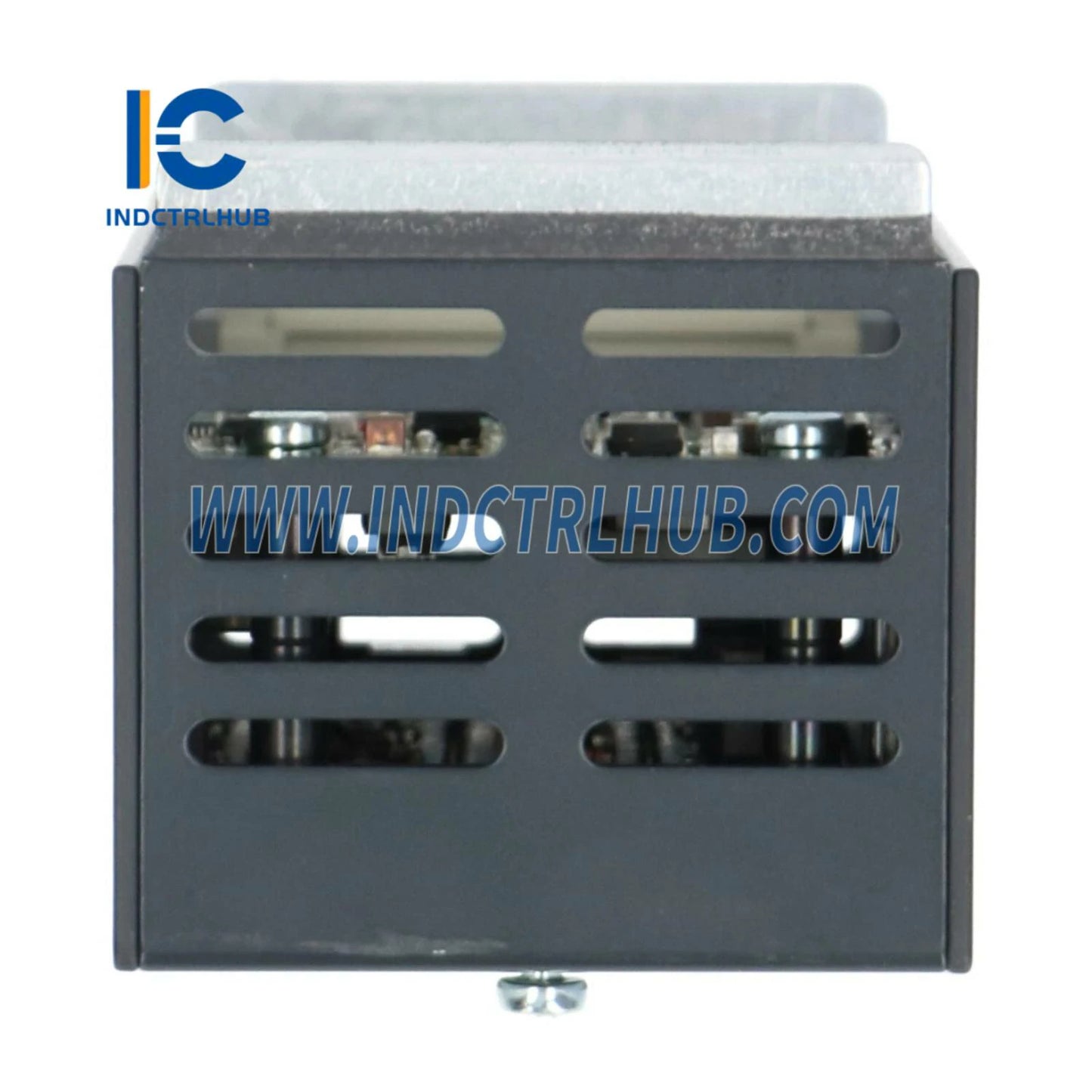

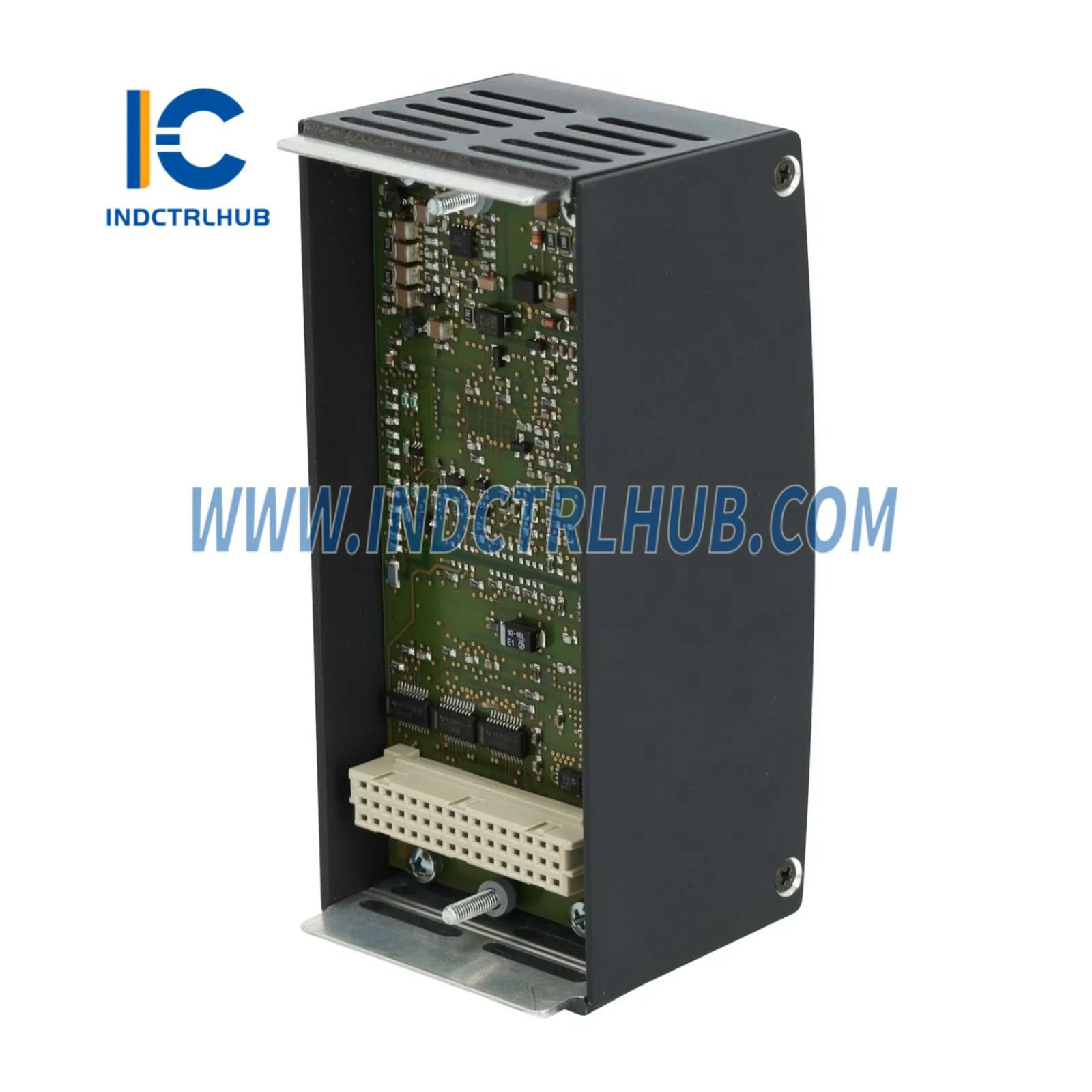

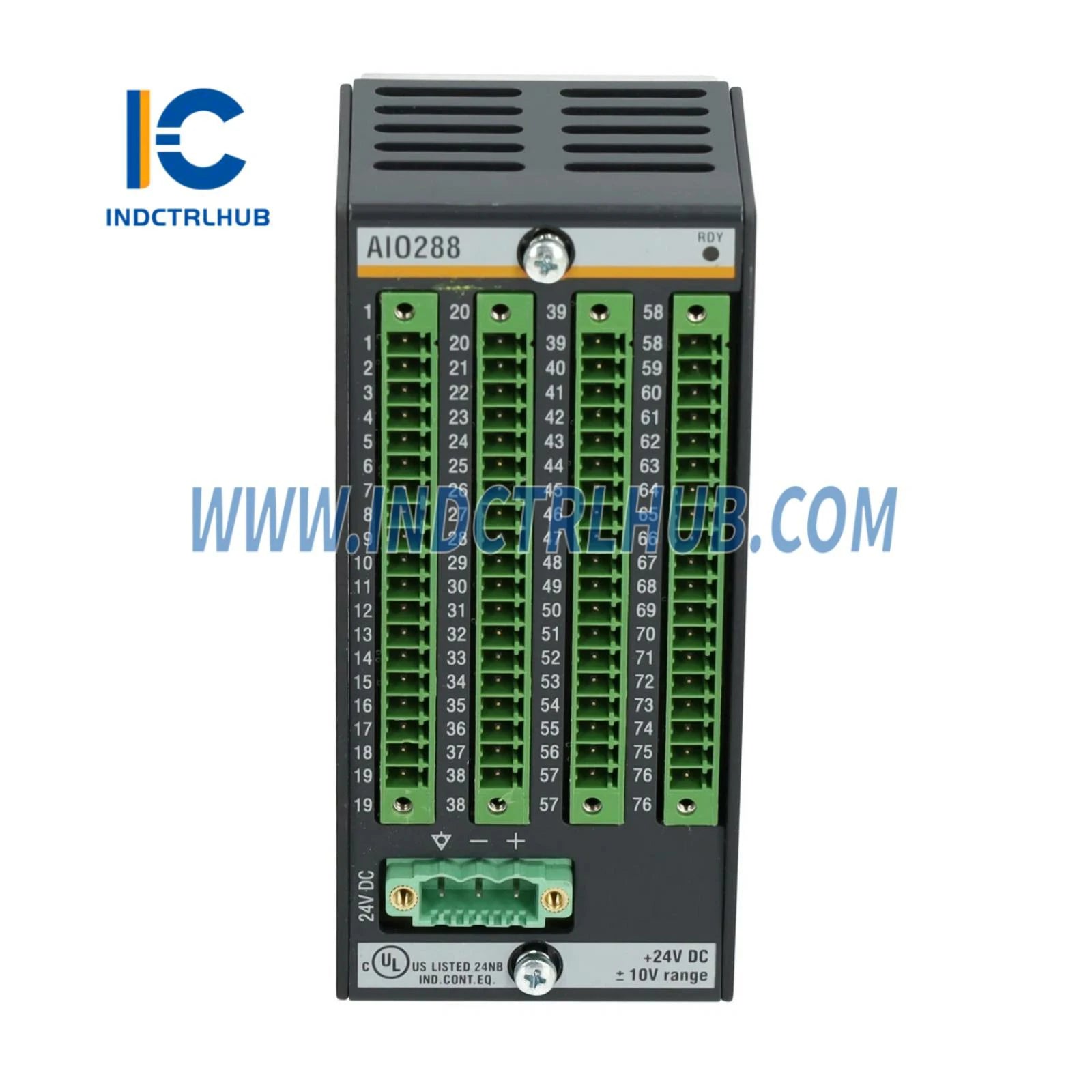

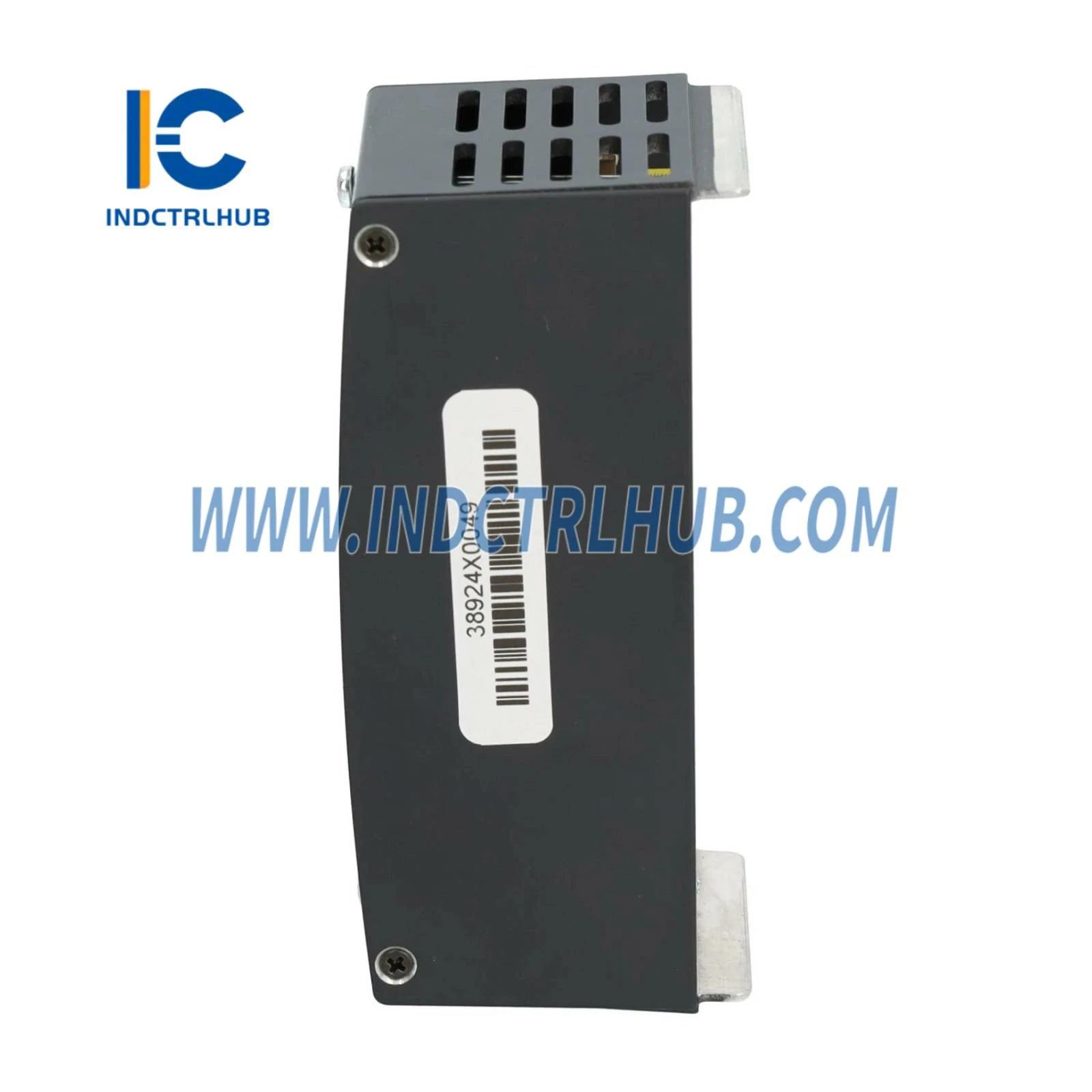

Módulo de Entrada/Saída Analógica Bachmann AIO288/3

Fabricante

BACHMANN

Modelo/Número da Peça

AIO288/3

Descrição

Módulo de Entrada/Saída Analógica com 8 canais AI e 8 canais AO

Canais

8

Tipos de Entrada

Tensão (±1 V, ±10 V), Corrente (0–20 mA), Temperatura (Pt100/Pt1000)

Impedância de Entrada

> 100 kΩ (tensão), 243 Ω (corrente)

Resolução

14 bits

Precisão @ 25 °C

±0,05 % (tensão), ±0,1 % (corrente), ±0,1 % da faixa (temperatura)

Tensão de Modo Comum

Máx. ±1 V

Rejeição de Modo Comum

> 60 dB

Tempo de Amostragem

200 µs

Frequência de Corte (-3 dB)

1,5 kHz

Corrente Máxima de Entrada

35 mA (limite de destruição)

Suporte Pt100/Pt1000

Máx. 4 sensores; 2 fios ou 4 fios

Faixa de Temperatura

-100 °C a +500 °C

LSB de Temperatura

0,1 K

Canais

8

Tensão de Saída

±10 V

Resolução

14 bits

Precisão @ 25 °C

Máx. ±0,025 % da faixa

Tempo de Estabilização

Máx. 400 µs

Tensão de Modo Comum

Máx. ±1 V

Rejeição de Modo Comum

> 60 dB

Tempo de Ciclo de Atualização

200 µs

Canais

Máx. 4

Faixa de Tensão de Saída

±10 V

Carga Máxima

40 mA

Erro de Tensão @ 25 °C

Máx. ±100 mV

Detecção de Sobrecarga

Sim

Tensão de Alimentação Externa

18 V DC a 34 V DC

Isolamento Galvânico

500 V (isolamento do sistema)

Monitoramento de Tensão de Entrada

Suportado

Temperatura de Operação

-30 °C a +60 °C

Temperatura de Armazenamento

-40 °C a +85 °C

Umidade Relativa (Operação)

5 % a 95 % (com/sem condensação)

Umidade Relativa (Armazenamento)

5 % a 95 % com condensação

Grau de Poluição

2 (IEC 60664-1)

Geral

CE, UKCA, cULus

Marítimo

ABS, BV, DNV, KR, LR, NK, RINA
