Product Description
Solução de Substituição/Atualização Bently Nevada 330103-08-19-05-02-00 para Série 3300 XL: Seu Parceiro para uma Transição Suave

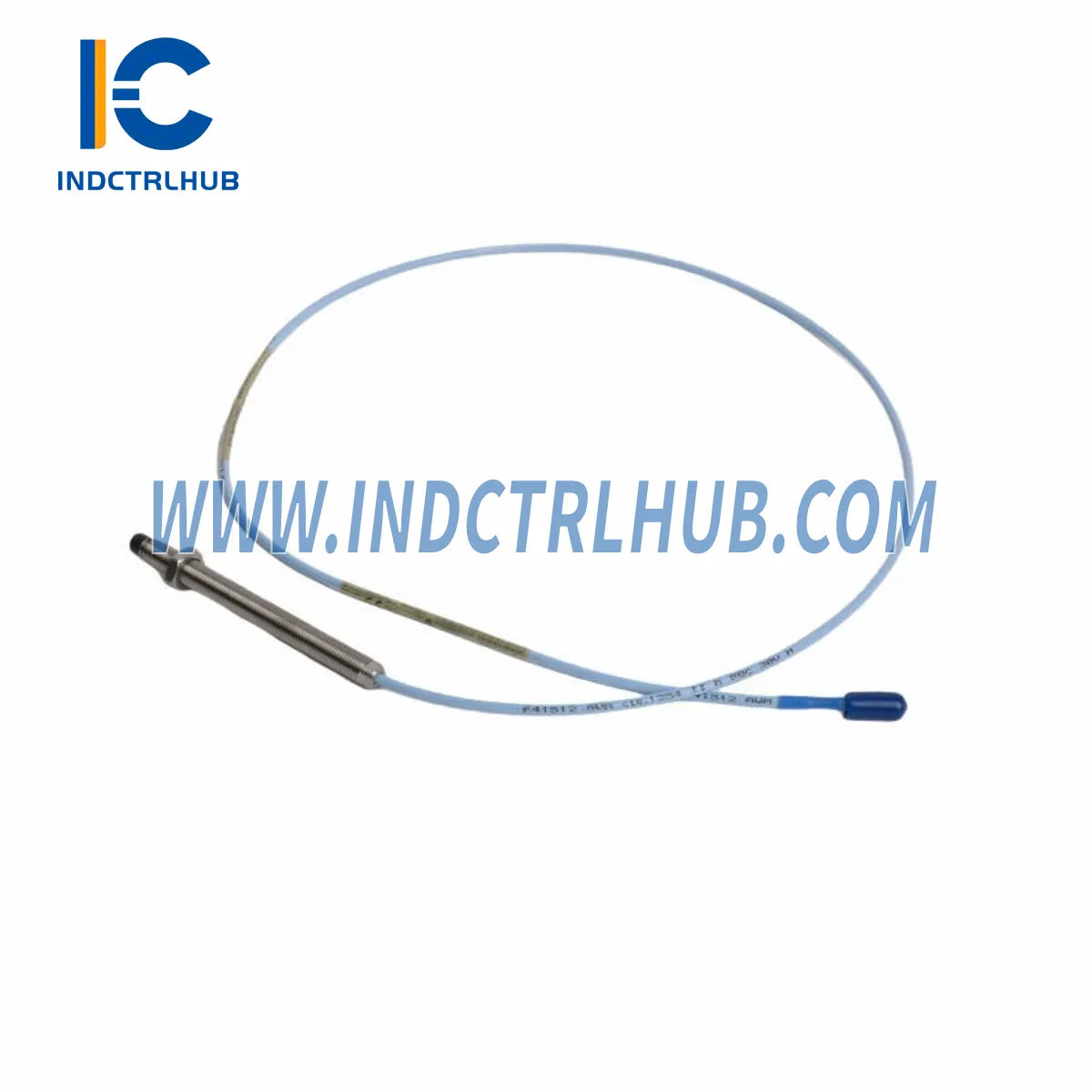

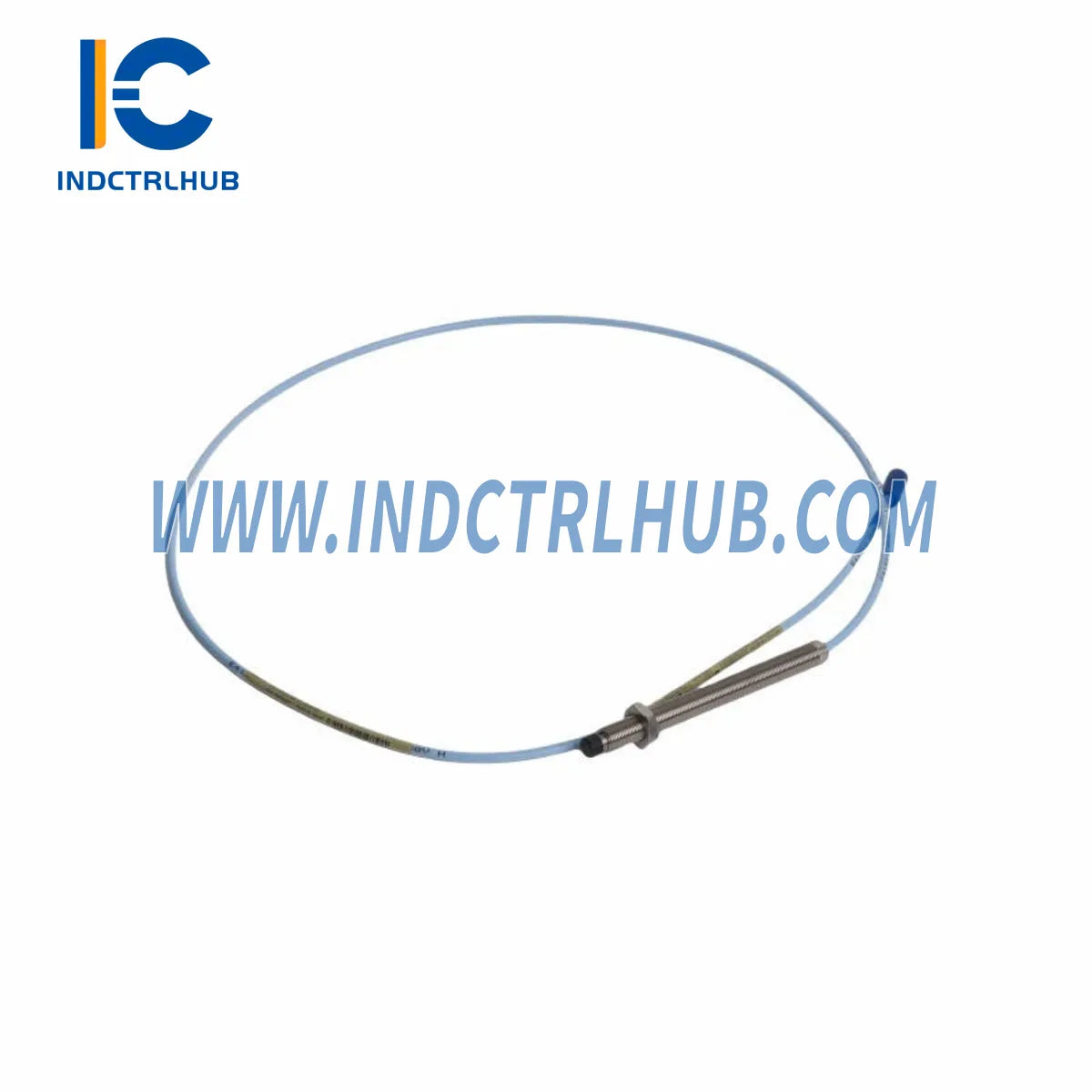

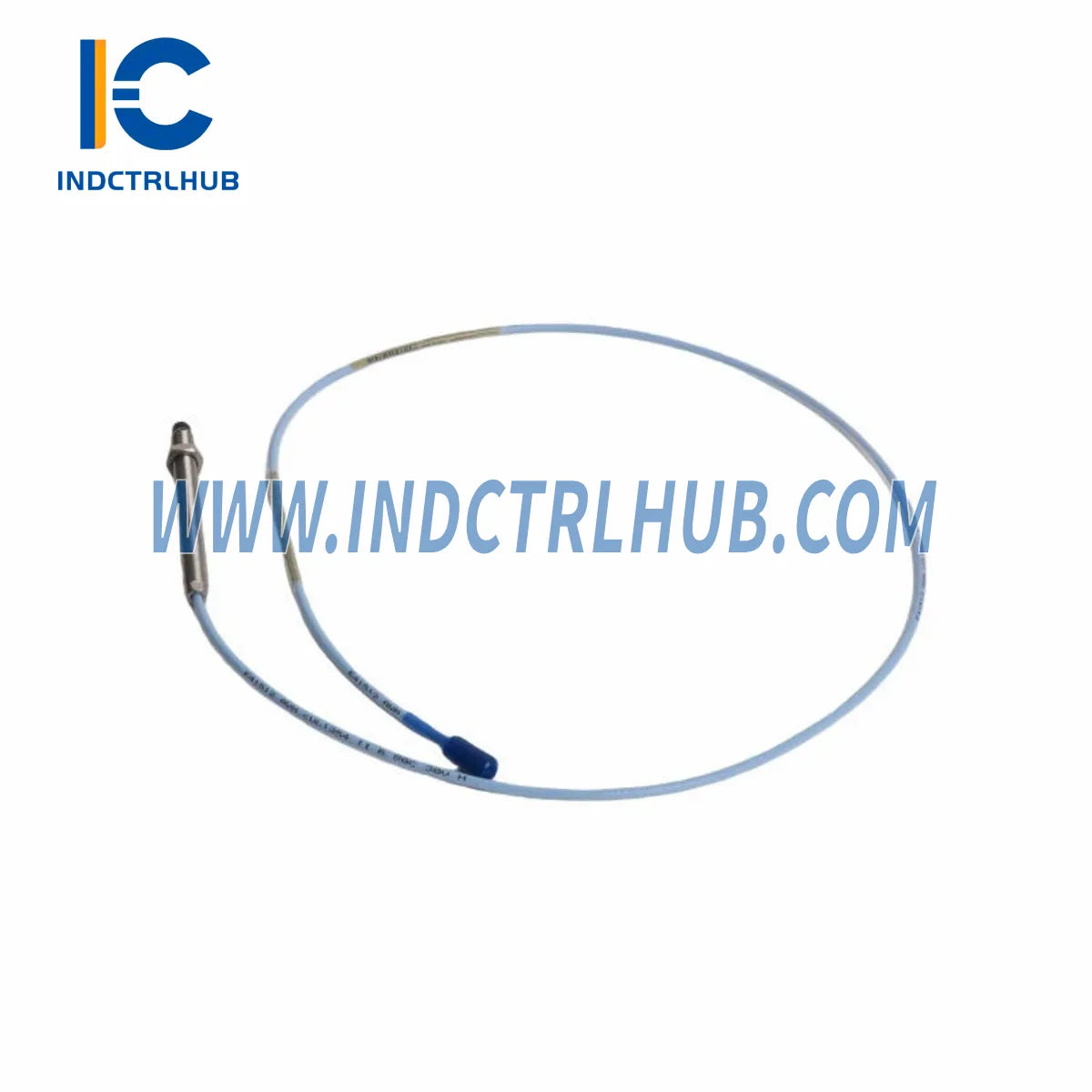

O Bently Nevada 330103-08-19-05-02-00 é um sistema de transdutor de proximidade de precisão projetado para a plataforma 3300 XL — uma das arquiteturas de monitoramento de vibração mais amplamente utilizadas na proteção de máquinas rotativas. À medida que as instalações legadas da série 3300 envelhecem, as instalações enfrentam pressão crescente para manter a precisão da medição, a disponibilidade de peças sobressalentes e a conformidade do sistema. Esta unidade oferece um caminho de atualização validado e plug-and-play que preserva sua infraestrutura de fiação existente enquanto atende aos padrões modernos API 670 e ISO 10816.
Projetado para engenheiros que gerenciam sistemas de proteção de turbinas, compressores, bombas e motores, o 330103-08-19-05-02-00 elimina as incertezas na migração de sistemas legados. Sua ponta de sonda de 8mm, cabo de 19 polegadas e fator de sensibilidade padrão de 5mm/V garantem compatibilidade retroativa com caixas de driver Proximitor? existentes e racks de monitoramento da série 3500 — reduzindo ao mínimo o tempo de inatividade e os custos de re-comissionamento.
Principais Características & Benefícios
- ? Substituição Direta do 3300 XL: Mesmo formato e interface elétrica — sem necessidade de modificações no suporte
- ? Compatível com API 670: Atende aos padrões de medição de vibração radial, posição axial e expansão diferencial
- ? Diâmetro da Sonda de 8mm: Otimizado para diâmetros de eixo de 25 a 100mm; faixa linear de 0,25 a 2,25mm (10 a 90 mil)
- ? Fator de Escala -200 mV/mil (±7,87 V/mm): Compatível com cadeias de condicionamento de sinal existentes
- ? Faixa de Temperatura -40°C a +177°C: Adequado para seções quentes e instalações externas
- ? Garantia de 12 Meses: Cobertura total de substituição a partir da data de envio
Cenários de Aplicação
- ?? Revisão de Turbina a Gás: Substitua sondas 3300 XL desgastadas durante paradas programadas sem requalificar todo o circuito de monitoramento
- ?? Retrofit de Compressor Centrífugo: Atualize sistemas de proximidade antigos em compressores do tipo barril ou viga mantendo os racks de monitoramento 3500/40M
- ?? Modernização de Turbina a Vapor: Manter a continuidade da medição de vibração radial e posição de empuxo durante projetos de atualização parcial
- ?? Proteção de Bomba & Motor: Substituição econômica para conjuntos de bombas de alta velocidade onde a substituição total do sistema não é justificada
- ?? Manutenção de Planta Petroquímica: Estoque como peça crítica para minimizar paradas não planejadas em instalações exigidas pela API 670
Parâmetros Técnicos & Guia de Seleção
| Parâmetro | 330103-08-19-05-02-00 | Legacy 3300 XL (Típico) |
|---|---|---|
| Diâmetro da Sonda | 8 mm | 8 mm |
| Comprimento do Cabo | 19 pol (0,5 m) | Variável |
| Cabo de Extensão | 05 (padrão de 5 m) | Varia |
| Tipo de Driver | 02 (Padrão) | 02 |
| Fator de Escala | ?200 mV/mil | ?200 mV/mil |
| Faixa Linear | 10¨C90 mil | 10¨C90 mil |
| Temperatura (Sonda) | ?40¡ãC a +177¡ãC | ?35¡ãC a +160¡ãC |
| Garantia | 12 Meses | Expirado / Desconhecido |
Dica de Seleção: Confirme o comprimento do cabo de extensão existente (posição do código de campo 4) e o tipo de carcaça do driver (posição do código de campo 5) antes de fazer o pedido. A série 330103 é compatível com cabos de extensão blindados 330130 e drivers Proximitor? padrão 3300 XL.
Soluções de Atualização Sem Interrupções
Ao substituir seu transdutor de proximidade legado pelo 330103-08-19-05-02-00, uma migração completa e confiável requer verificar ou atualizar os componentes do sistema ao redor. Abaixo estão os principais produtos complementares a serem considerados durante seu projeto de atualização:
- Cabo de Extensão: Certifique-se de que seu cabo de extensão blindado corresponda ao conector da nova sonda. O Bently Nevada 330130-040-03-CN Cabo de Extensão | 3300 XL 4m Blindado fornece uma conexão blindada e de encaixe direto para a série de sondas 330103.
- Sonda de Montagem Reversa (NSv): Para instalações com acesso axial limitado, o Bently Nevada 330907 Sonda de Montagem Reversa NSv 3300 | M10¡Á1 5m oferece uma geometria de montagem alternativa mantendo a compatibilidade do sinal.
- Sonda de Proximidade NSv (Configuração Alternativa): O Bently Nevada 330906-02-12-05-02-00 Sonda de Proximidade NSv 3300 Montagem Reversa é recomendado ao atualizar loops de vibração radial com duas sondas.
- Rack de Monitoramento de Vibração: Verifique se o firmware do seu rack de monitoramento está atualizado. O Bently Nevada 3500/40M Monitor Proximitor | Módulo I/O de Vibração de 4 Canais é o módulo receptor padrão para sinais da série 330103.
- Módulo Aero GT I/O: Para aplicações em turbinas a gás, combine com o Bently Nevada 3500/44M 126623-01 Módulo Aero GT de Vibração I/O para manter canais de medição específicos para turbinas.
- Transmissor de Vibração: Ao integrar em um loop 4¨C20 mA, o Bently Nevada 990 Transmissor de Vibração | Sistema de Proximidade 3300 XL 5/8" fornece conversão de sinal alimentada pelo loop sem fontes de energia adicionais.
- Módulo I/O Dual Proximitor (ATEX): Para instalações em áreas perigosas, o Módulo I/O Dual Proximitor Bently Nevada 170180-01-05 | ATEX Zona 0/1 garante conformidade com Zona 0/1 durante a migração.
- Monitor de Vibração de Canal Único: Para pontos de monitoramento autônomos ou auxiliares, o Monitor de Vibração Bently Nevada 1900/27 | Canal Único 24VDC oferece uma solução de monitoramento econômica compatível com saídas 330103.
- Gateway de Comunicação: Para integrar seu sistema de proximidade atualizado a um DCS ou SCADA via Modbus TCP/IP, atualize ou adicione o Gateway de Comunicação Bently Nevada 3500/92 136180-01 | Ethernet Modbus TCP/IP.
- Cabo de Interconexão do Acelerômetro: Se seu trem de máquina inclui canais de acelerômetro junto com sondas de proximidade, verifique se o Cabo de Interconexão Bently Nevada 16710-25 de 25 pés | Acelerômetro 330400/330425 está na revisão correta para seu rack de monitoramento.
Perguntas Frequentes sobre Orientação para Retrofit
- P1: Posso reutilizar meu cabo de extensão existente ao instalar o 330103-08-19-05-02-00?
- R: Sim, desde que o cabo de extensão seja um cabo blindado da série 330130 em boas condições e o conector esteja intacto. Inspecione a continuidade da blindagem do cabo e substitua se a resistência exceder 1 Ω/m. Recomendamos o Cabo de Extensão Blindado 330130-040-03-CN de 4m para garantir compatibilidade.
- P2: O 330103-08-19-05-02-00 funcionará com meu monitor 3500/40M existente sem recalibração?
- R: Na maioria dos casos, sim. O fator de escala de ?200 mV/mil é idêntico ao padrão legado 3300 XL. No entanto, realize uma verificação da tensão de gap (alvo: ?10,0 VDC ±0,5 V no gap nominal) após a instalação para confirmar que o circuito está dentro da especificação.
- P3: Como lidar com as restrições de espaço físico ao fazer retrofit em uma carcaça de rolamento apertada?
- R: As dimensões do corpo da sonda de 8mm permanecem inalteradas em relação ao design original 3300 XL. Se o espaço radial for limitado, considere a Sonda de Montagem Reversa 330907 NSv, que permite a instalação pela extremidade não motriz sem perturbar a tampa do rolamento.
- P4: O modelo 330103-08-19-05-02-00 é adequado para áreas perigosas ATEX Zona 1?
- R: A sonda padrão 330103 é indicada para ambientes industriais gerais. Para áreas classificadas Zona 0/1, combine com o Módulo I/O Dual Proximitor 170180-01-05 ATEX e verifique se sua instalação está em conformidade com as normas locais para áreas perigosas.
- P5: Posso integrar o sistema de proximidade atualizado ao nosso DCS existente via Modbus?
- R: Sim. O Gateway de Comunicação 3500/92 suporta Modbus TCP/IP e pode ser configurado para mapear dados de proximidade, vibração e posição para o seu historiador DCS sem hardware adicional.
- P6: Qual é a voltagem de folga recomendada e como verificá-la após a instalação?
- R: Ajuste a folga da sonda para o alvo em 1,0 mm (40 mil). A saída do Proximitor? deve indicar ?10,0 VDC ±0,5 V. Use um voltímetro digital calibrado na barra de terminais do rack de monitoramento. Se a leitura estiver fora da faixa, ajuste a profundidade da sonda em incrementos de 0,1 mm até atingir a voltagem alvo.
Garantia Assegurada
Cada unidade Bently Nevada 330103-08-19-05-02-00 fornecida pela Industrial Control Hub possui Garantia de Substituição de 12 Meses a partir da data de envio. Nosso programa de garantia foi criado para dar total confiança aos engenheiros de manutenção e equipes de compras em seu investimento de atualização:
- ?? Cobertura: Defeitos de fabricação, falha elétrica prematura e fator de escala fora da especificação na entrega
- ?? Processo: Envie uma reivindicação de garantia por e-mail com seu número de pedido e uma breve descrição do defeito. Unidades de substituição são enviadas em até 3 a 5 dias úteis após aprovação da reivindicação
- ?? Exclusões: Danos físicos por instalação incorreta, contaminação química ou operação fora dos limites especificados de temperatura e voltagem
- ?? Frete de Devolução: Industrial Control Hub cobre o frete de devolução para reivindicações de garantia confirmadas dentro da China continental; o frete internacional de devolução é responsabilidade do comprador
- ??? Suporte Técnico: Reivindicações de garantia incluem consulta técnica gratuita para identificar a causa raiz e evitar recorrências
Para dúvidas sobre garantia, entre em contato conosco em [email protected] ou ligue para +0086 18359243191.
