Product Description

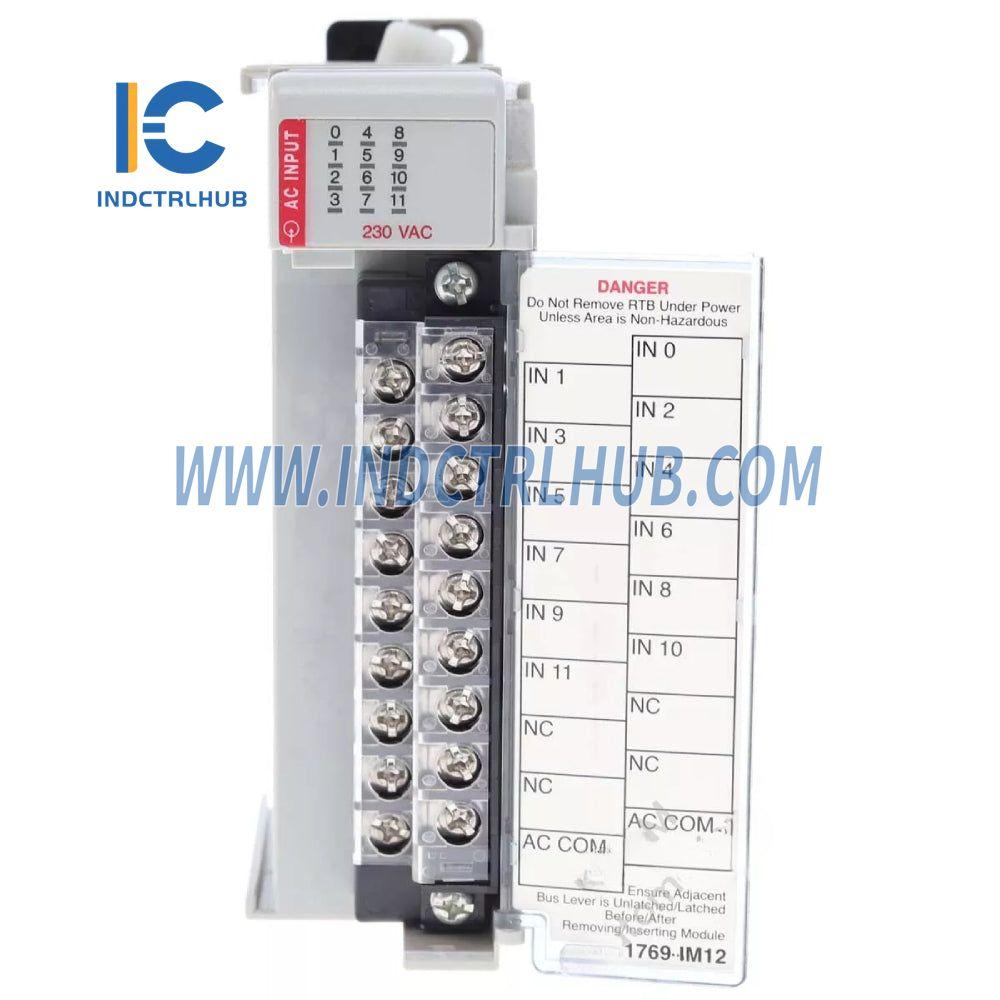

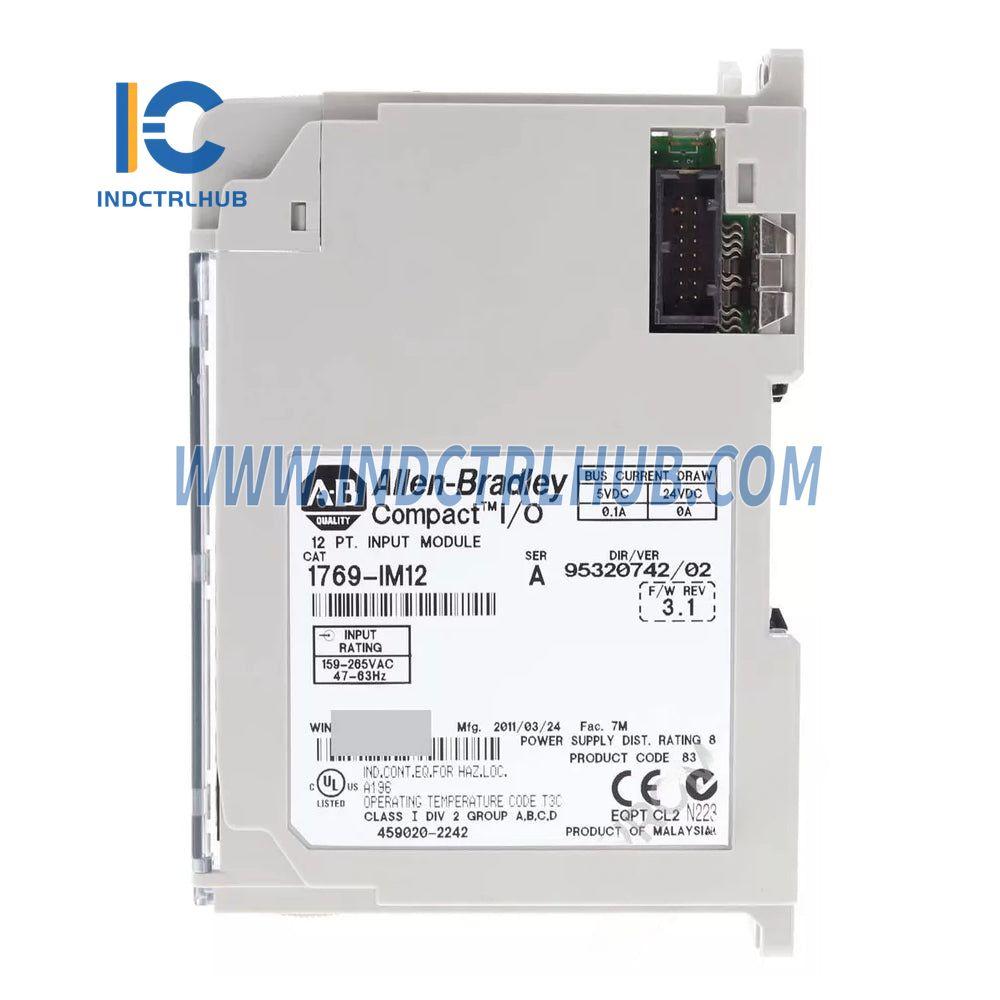

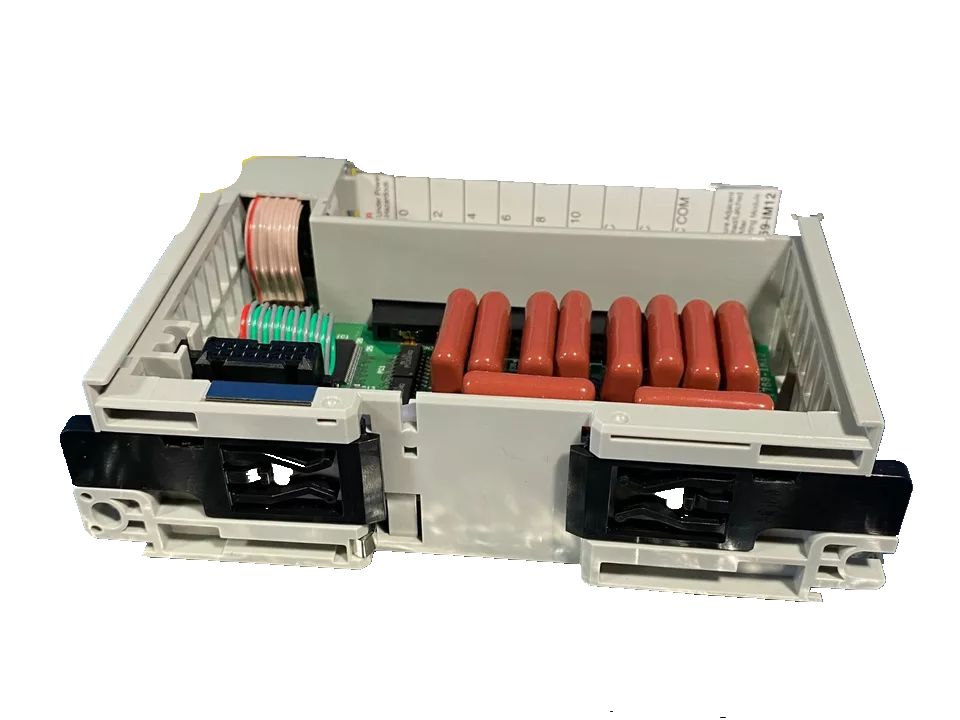

Módulo I/O Compacto Allen-Bradley 1769-IM12
Fabricante: Allen-Bradley
Model/Part Number: 1769-IM12
Descrição: Módulo I/O Compacto para Sistemas de Automação Industrial
Especificações Técnicas
| Atributo | Especificação |
|---|---|
| Entradas | 12 (12 pontos/grupo, comuns conectados internamente) |
| Categoria de Tensão | 200/240 V CA |
| Faixa de Tensão de Operação | 159…265V CA, 47…63 Hz |
| Atraso de entrada (ligado) | 20 ms |
| Atraso de entrada (desligado) | 20 ms |
| Consumo de corrente @ 5,1 V | 100 mA |
| Dissipação de Calor (máx) | 3,65 pol. |
| Tensão em Estado Desligado (máx) | 40 V CA |
| Corrente em Estado Desligado (máx) | 2,5 mA |
| Tensão em Estado Ligado (mín) | 159 V CA |
| Corrente em Estado Ligado (mín) | 5 mA a 74 V CA |
| Corrente em Estado Ligado (máx) | 12 mA a 120 V CA |
| Corrente de Surto (máx) | 250 mA |
| Impedância de Entrada (máx) | 27 kΩ @ 50 Hz, 23 kΩ @ 60 Hz |
| Tensão de isolamento | 1836V CA por 1 s ou 2596V CC por 1 s, ponto de entrada para barramento |
| Tensão de Trabalho (Classe II IEC) | 132 V CA |
| Peso | 300 g (0,61 lb) |
| Dimensões (AxLxP) | 118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in.) |
| Altura com Abas de Montagem | 138 mm (5,43 pol.) |
| Largura do slot | 1 Módulo |
| Localização do módulo | Montagem em trilho DIN ou painel |
| Compatibilidade da Fonte de Alimentação | 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 |
| Classificação de Distância da Fonte de Alimentação | 8 módulos |
| Torque do Parafuso do Terminal | 0,68 N•m (6 lb•pol) |
| Torque do Parafuso de Fixação | 0.46 N•m (4.1 lb•in) |
| Tamanho do fio | Sólido: 22…14 AWG, Flexível: 22…16 AWG |
| Tipo de fio | Com-90°C (194°F) |
| Compatibilidade de Entrada IEC | Tipo 1+ |
| Bloco Terminal de Substituição | 1769-RTBN18 (1 por kit) |
| Etiqueta de Porta Substituta | 1769-RL1 (2 por kit) |
| Porta de substituição | 1769-RD (2 por kit) |
| Código de identificação do fornecedor | 1 |
| Código do tipo de produto | 7 |
| Código do produto | 83 |
| Classificação do Tipo de Invólucro | Nenhum (estilo aberto) |
Especificações Ambientais e Mecânicas
| Atributo | Especificação |
|---|---|
| Temperatura de Operação | 0…60°C (32…140°F) |
| Temperatura Não Operacional | -40…+85°C (-40…+185°F) |
| Umidade relativa | 5…95% sem condensação (IEC 60068-2-30 Teste Db) |
| Vibração (Operação) | 5 g @ 10…500 Hz (IEC 60068-2-6 Test Fc) |
| Vibração (Operação do Relé) | 2 g a 10…500 Hz |
| Choque (Operacional) | 30 g (montagem em painel), 20 g (montagem em trilho DIN) (IEC 60068-2-27 Teste Ea) |
| Choque (Operação do Relé) | 7,5 g (montagem em painel), 5 g (montagem em trilho DIN) (IEC 60068-2-27 Teste Ea) |
| Choque (Não operacional) | 40 g (montagem em painel), 30 g (montagem em trilho DIN) (IEC 60068-2-27 Teste Ea) |
