Product Description
Detalhes do produto
- Fabricante: Allen-Bradley

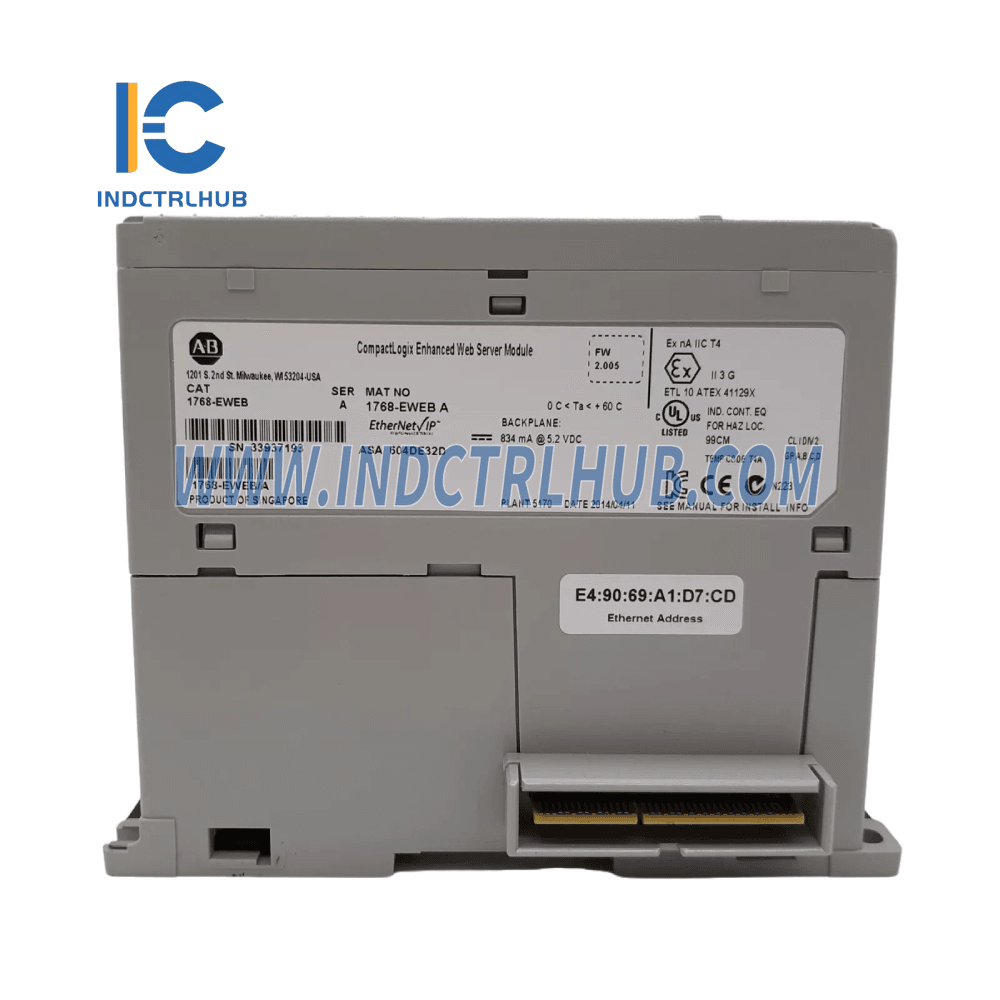

- Model/Part Number: 1768-EWEB
- Descrição: Módulo de Servidor Web EtherNet/IP
Especificações Técnicas
| Atributo | 1768-ENBT | 1768-EWEB |
|---|---|---|
| Taxa de Comunicação EtherNet/IP | 10/100 Mbps | 10/100 Mbps |
| Conexões de Comunicação Logix | 128 | 128 |
| Conexões de Comunicação TCP/IP | 64 | 96 |
| Corrente Consumida @ 5V DC | N / D | 500 mA |
| Corrente Atual @ 5.2V DC | 834 mA | N / D |
| Corrente Atual @ 24V DC | 0 mA | N / D |
| Consumo de energia | 4,34 pol. | N / D |
| Dissipação de energia | 4,38 pol. | N / D |
| Tensão de isolamento | 30V (contínuo), tipo de isolamento funcional, Ethernet para sistema, testado a 710V DC por 60s | 50V (contínuo), tipo de isolamento básico, testado a 710V DC por 60s |
| Peso | 0,213 kg (7,5 oz) | 0,280 kg (0,61 lb) |
| Dimensões (AxLxP) | 132 x 56.7 x 105.1 mm (5.20 x 2.23 x 4.12 in.) | 118 x 50 x 87 mm (4.65 x 1.97 x 3.43 in.) |
| Largura do slot | 1 | 1 |
| Localização do módulo | Montagem em trilho DIN ou painel | Montagem em trilho DIN ou painel |
| Torque do Parafuso de Montagem | 1,16 N·m (10 lb·in) - use parafusos M4 ou #8 | 1,16 N·m (10 lb·in) - use parafusos M4 ou #8 |
| Portos | 1 Ethernet RJ45 Categoria 5 | 2 Ethernet RJ45 Categoria 5 |
| Tamanho do fio | Conexões Ethernet: conector RJ45 conforme IEC 60603-7, cabo Categoria 5e ou 5 | Conexões Ethernet: conector RJ45 conforme IEC 60603-7, cabo Categoria 5e ou 5 |
| Categoria de fios | 2 - nas portas de comunicação | 1 - nas portas de comunicação |
| Código de Temperatura da América do Norte | T4A | T3C |
| Classificação do Tipo de Invólucro | Nenhum (estilo aberto) | Nenhum (estilo aberto) |
Certificações
| Certificação | 1768-ENBT & 1768-EWEB | 1769-AENTR |
|---|---|---|
| c-UL-us | UL listado para os EUA e Canadá. Veja o arquivo UL E65584 | UL Listado para EUA e Canadá. Veja o arquivo UL E322657 |
| ESSE | Em conformidade com a Diretiva EMC da União Europeia | Em conformidade com a Diretiva EMC da União Europeia |
| RCM | Em conformidade com a Lei de Radiocomunicações da Austrália | Em conformidade com a Lei de Radiocomunicações da Austrália |
| Ex | Conforme a Diretiva ATEX: EN 60079-15, II 3 G Ex nA IIC T4 X | N / D |
| Ethernet/IP | Conformidade ODVA testada de acordo com as especificações EtherNet/IP | Conformidade ODVA testada de acordo com as especificações EtherNet/IP |
Especificações Ambientais
| Atributo | 1768-ENBT | 1768-EWEB | 1768-CNB | 1768-CNBR |
|---|---|---|---|---|
| Temperatura de Operação | 0…60 °C (32…140 °F) | 0…60 °C (32…140 °F) | 0…60 °C | 0…60 °C |
| Temperatura Máxima do Ar Circundante | 60 °C (140 °F) | 60 °C (140 °F) | 60 °C | 60 °C |
| Temperatura Não Operacional | -40…85 °C (-40…185 °F) | -40…85 °C (-40…185 °F) | -40…85 °C | -40…85 °C |
| Umidade relativa | 5…95% sem condensação | 5…95% sem condensação | 5…95% | 5…95% |
| Vibração (Operação) | 5 g a 10…500 Hz | 5 g a 10…500 Hz | 5 g a 10…500 Hz | 5 g a 10…500 Hz |
| Choque (Operacional) | 30 g | 30 g | 30 g | 30 g |
| Choque (Não Operacional) | 50 g | 50 g | 50 g | 50 g |
| Emissões | CISPR 11 (IEC 61000-6-4): Grupo 1, Classe A | CISPR 11 (IEC 61000-6-4): Classe A | CISPR 11 (IEC 61000-6-4): Grupo 1, Classe A | CISPR 11 (IEC 61000-6-4): Classe A |
| Imunidade ESD | IEC 61000-4-2: descargas por contato de 6 kV, descargas por ar de 8 kV | IEC 61000-4-2: descargas por contato de 6 kV, descargas por ar de 8 kV | IEC 61000-4-2: descargas por contato de 6 kV, descargas por ar de 8 kV | IEC 61000-4-2: descargas por contato de 6 kV, descargas por ar de 8 kV |
| Imunidade a RF Radiada | IEC 61000-4-3: 10V/m com onda senoidal de 1 kHz e 80% AM de 80…2000 MHz | IEC 61000-4-3: 10V/m com onda senoidal de 1 kHz e 80% AM de 80…2000 MHz | IEC 61000-4-3: 10V/m com onda senoidal de 1 kHz e 80% AM de 80…2000 MHz | IEC 61000-4-3: 10V/m com onda senoidal de 1 kHz e 80% AM de 80…2000 MHz |
| Imunidade EFT/B | IEC 61000-4-4: ±2kV a 5 kHz nas portas de comunicação | IEC 61000-4-4: ±2kV a 5 kHz nas portas de comunicação | IEC 61000-4-4: ±2kV a 5 kHz nas portas de comunicação | IEC 61000-4-4: ±2kV a 5 kHz nas portas de comunicação |
| Imunidade Transitória de Surto | IEC 61000-4-5: ±2 kV linha-terra (CM) em portas de comunicação | IEC 61000-4-5: ±2 kV linha-terra (CM) em portas de comunicação | IEC 61000-4-5: ±2 kV linha-terra (CM) em portas de comunicação | IEC 61000-4-5: ±2 kV linha-terra (CM) em portas de comunicação |
| Imunidade RF conduzida | IEC 61000-4-6: 10V rms com onda senoidal de 1 kHz e 80% AM de 150 kHz a 80 MHz | IEC 61000-4-6: 10V rms com onda senoidal de 1 kHz e 80% AM de 150 kHz a 80 MHz | IEC 61000-4-6: 10V rms com onda senoidal de 1 kHz e 80% AM de 150 kHz a 80 MHz | IEC 61000-4-6: 10V rms com onda senoidal de 1 kHz e 80% AM de 150 kHz a 80 MHz |
