216DB61 | Unidade Binária de Entrada/Saída e Desarme ABB

Informações gerais

• Número do produto: 216DB61
• Modelo: Unidade Binária de Entrada/Saída e Desarme
• Fabricante: ABB
• Condição: Novo e Original na Embalagem de Fábrica
• Garantia: 12 Meses (Garantia de Fábrica)
• Lead Time: Em estoque; envia em até 15 dias úteis
• Peso de Envio: 2 kg

Visão geral do produto

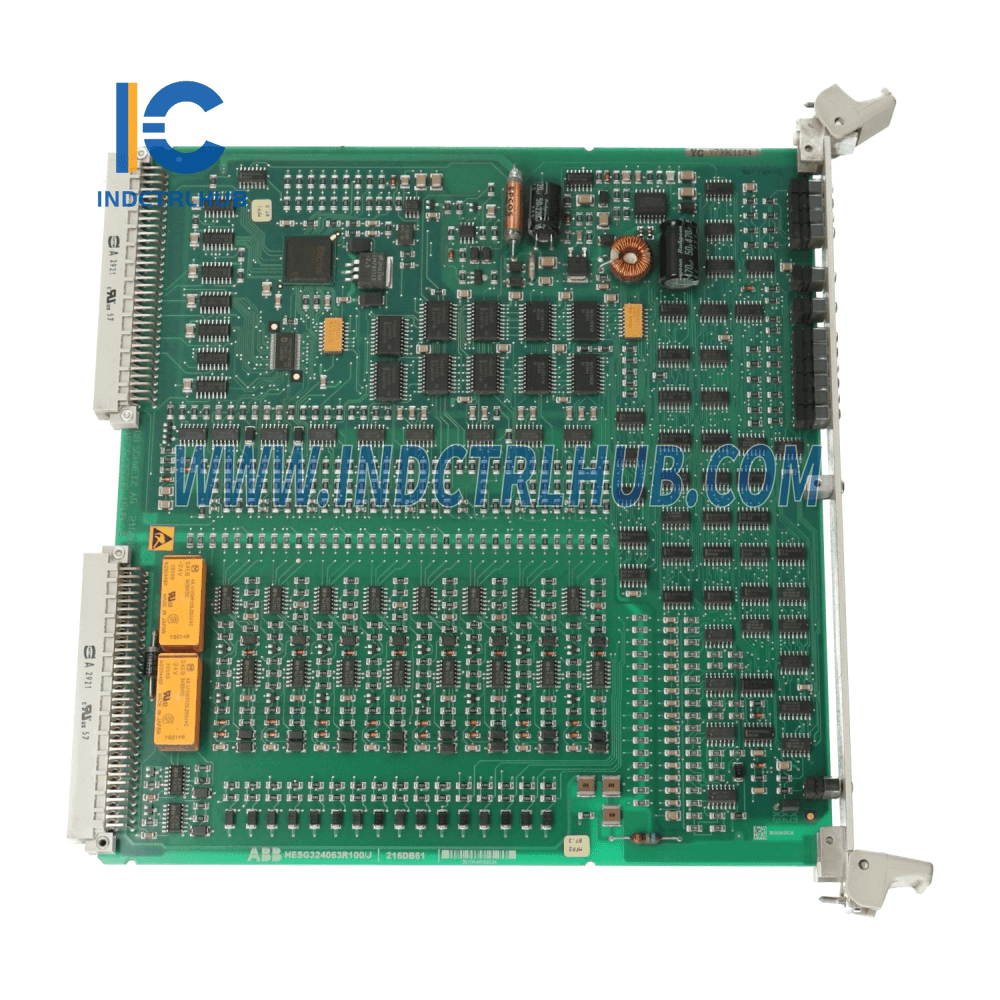

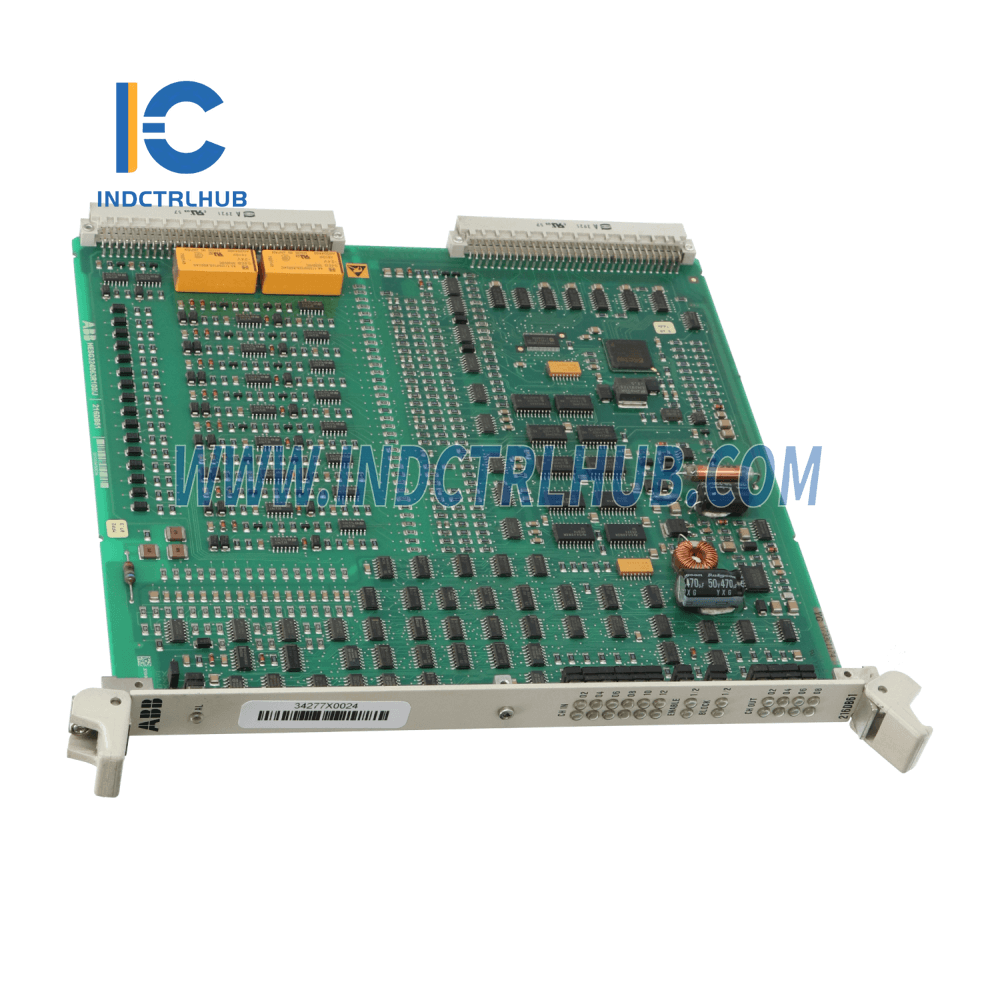

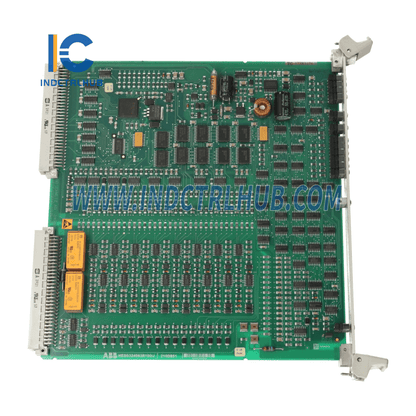

O ABB 216DB61 HESG334063R100 Binary I/P and Tripping Unit é uma unidade robusta e versátil projetada para processamento eficiente de sinais e comandos de disparo em sistemas de controle industrial. Ela desempenha um papel crucial na transferência de sinais e comandos de disparo entre módulos conectados, garantindo operações confiáveis e suaves em ambientes exigentes.

Características

• 16 Canais de Entrada: Projetado para sinais externos do módulo relé 216GE61 de entrada.
• 8 Canais de Saída: Transfere comandos de disparo para o módulo de relé de disparo 216GA62.
• Comunicação de Barramento: Integração perfeita com a unidade de processamento 216VC62a via barramento.
• Jumper Configurável: Habilita ou desabilita os canais de disparo (CHO01...CHO08) com base na posição do jumper plug-in BR1.
• Design Compacto: Dimensões que economizam espaço para fácil instalação.

Aplicações

A unidade ABB 216DB61 é utilizada em indústrias e sistemas críticos:

• Power Systems: Facilita o processamento confiável de sinais e o disparo em configurações de proteção de energia.
• Automação Industrial: Melhora a comunicação e a execução de comandos em sistemas automatizados.
• Sistemas de Controle: Suporta integração perfeita de sinais externos e saídas de comando.

Especificações Técnicas

Detalhes funcionais

• Canais de Entrada (CHI01...CHI16): O conector "a" (superior) recebe sinais externos do módulo de relé I/P.
• Canais de Saída (CHO01...CHO08): O conector "b" (inferior) envia comandos de disparo para o módulo de relé de disparo.

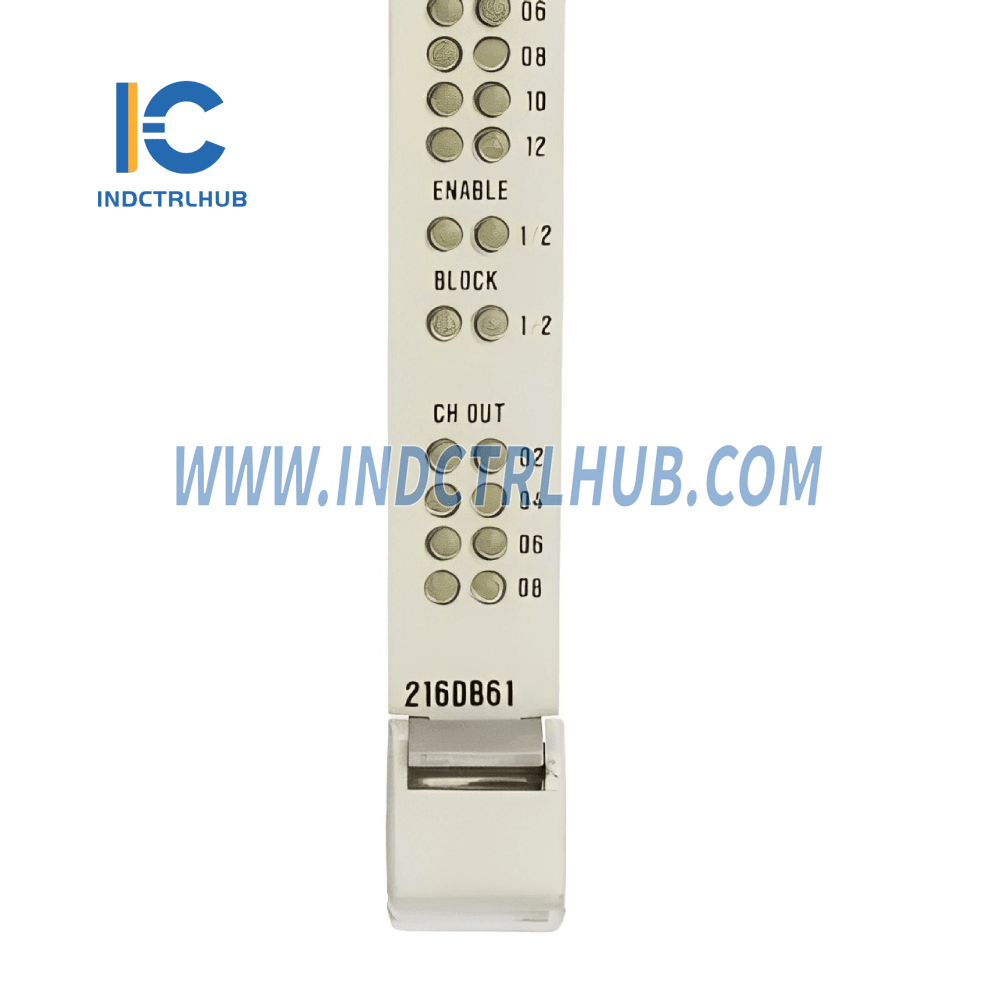

• Plug-In Jumper BR1:
  • ATIVAR: Ativa os canais de disparo para operação.
  • BLOCK CH OUT: Desativa os canais de disparo para operação controlada.

Benefícios

• Processamento de Sinal Eficiente: Garante comunicação precisa entre os módulos.
• Confiabilidade do Sistema Aprimorada: Melhora a confiabilidade dos comandos de desligamento em ambientes críticos.
• Configuração Flexível: Oferece opções ajustáveis pelo usuário para habilitar e bloquear canais.
• Compacto e Leve: Projetado para fácil integração e instalação.

Conclusão

O ABB 216DB61 Binary I/P and Tripping Unit é um componente essencial para sistemas de controle avançados, fornecendo gerenciamento confiável de entrada e saída de sinais. Suas características configuráveis, design compacto e desempenho robusto o tornam ideal para aplicações em sistemas de energia, automação industrial e outros campos exigentes.
