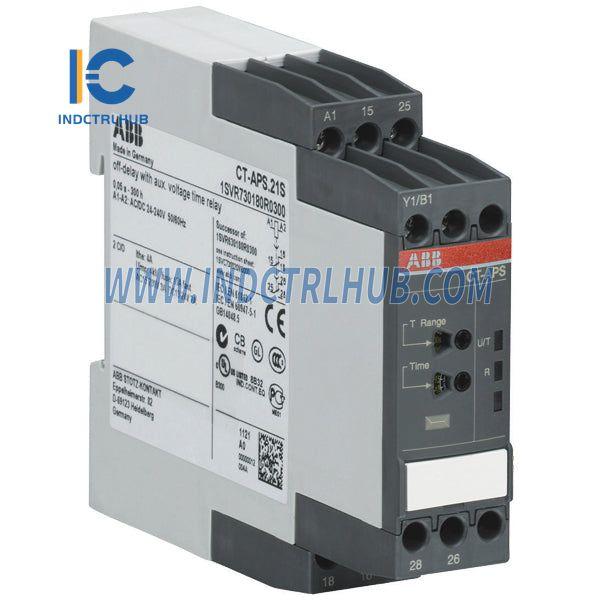

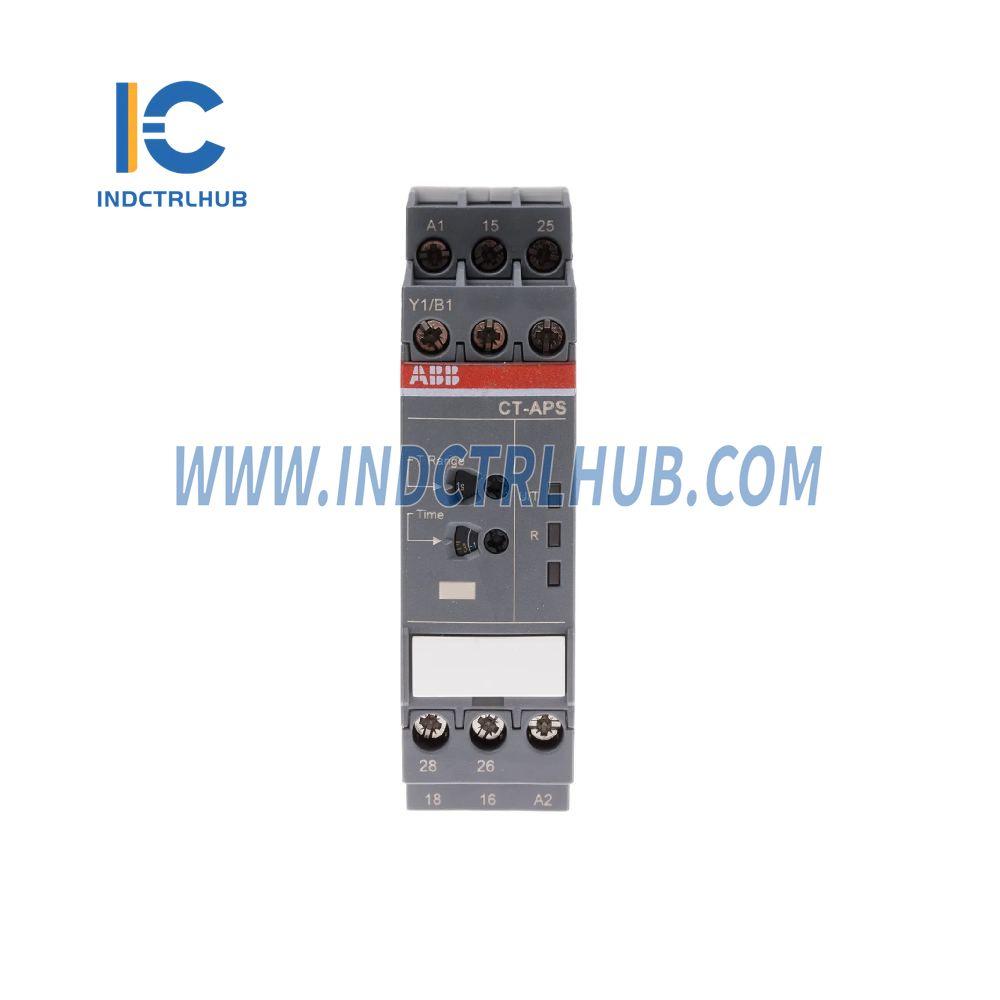

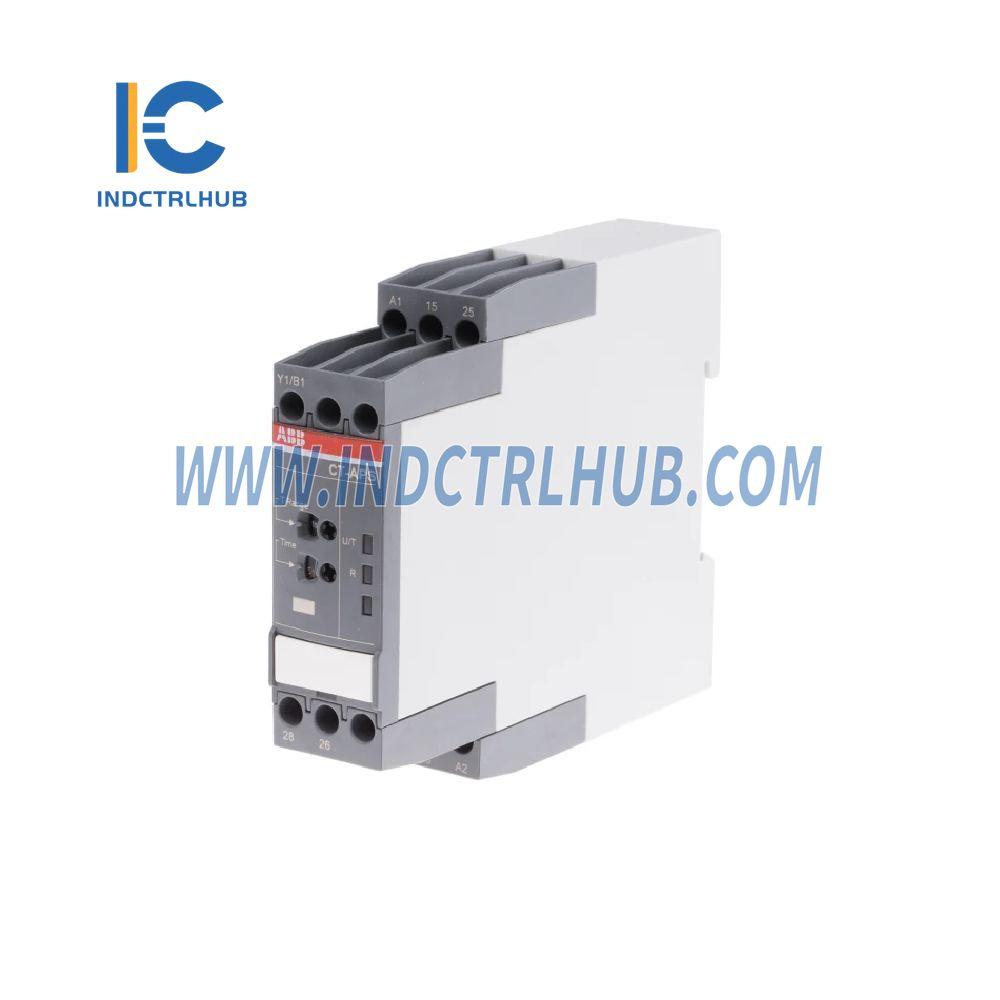

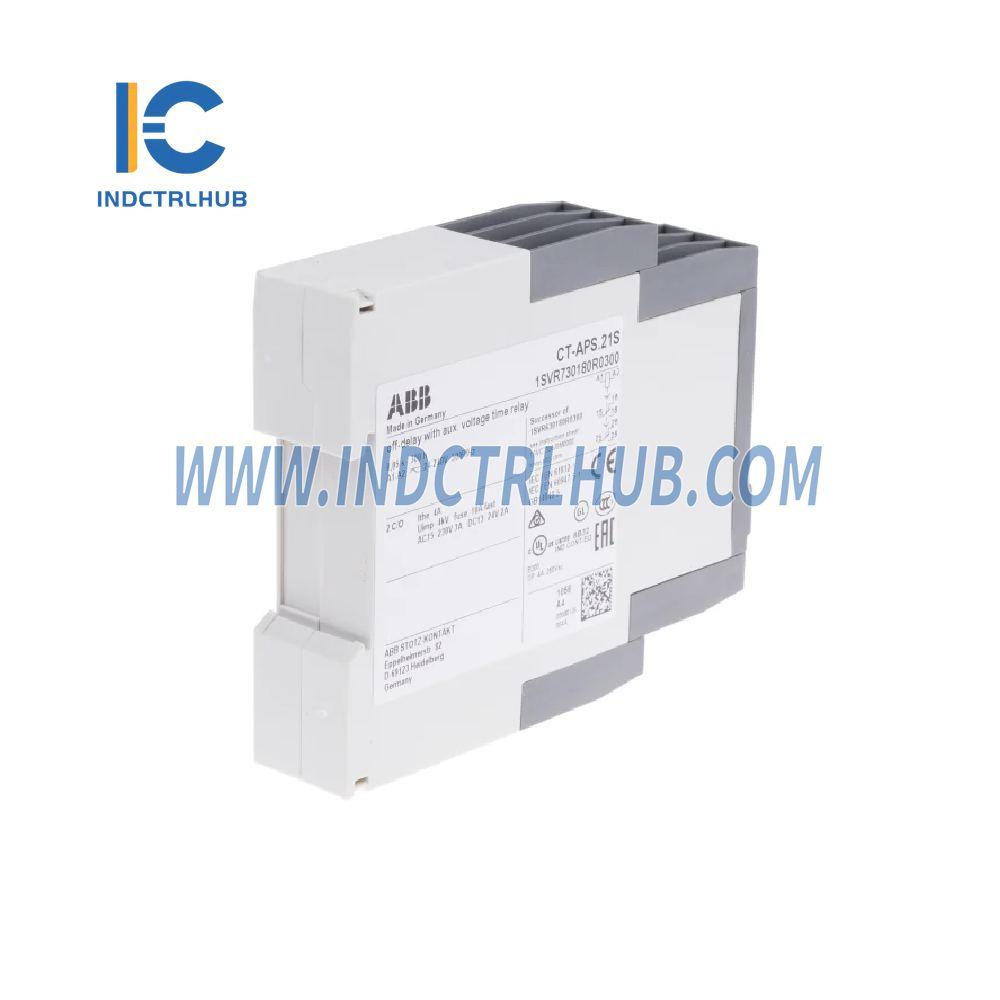

Relé de Tempo ABB CT-APS.21S
Visão geral
O ABB CT-APS.21S é um relé temporizador eletrônico da linha de temporizadores CT-S. Ele oferece uma função de retardo na desconexão (delay on break), com faixas de tempo ajustáveis de 0,05 s a 300 h. Este relé temporizador opera com uma tensão de alimentação de controle de 24-240 V AC/DC e possui uma saída 2 c/o (SPDT) para capacidades versáteis de comutação.
Principais características
-
Intervalo de Tempo: 0,05 s a 300 h.
-
Control Supply Voltage: 24-240 V AC/DC.
-
Saída: 2 contatos c/o (SPDT) para opções flexíveis de comutação.
-
Grau de Proteção: Carcaça IP50, Terminais IP20.
-
Durabilidade Elétrica: classificação AC-12 de 100.000 ciclos.
-
Durabilidade Mecânica: 30 milhões de ciclos.
-
Montagem: Montável em trilho DIN TH35-15 (35 x 15 mm) ou TH35-7.5 (35 x 7,5 mm) conforme IEC 60715.
Especificações Técnicas
| Parâmetro |
Detalhes |
| Tipo de relé temporizador |
Atraso de Desligamento (Atraso na Desconexão) |
| Intervalo de tempo |
0,05 s ... 300 h |
| Tensão de Alimentação de Controle Classificada (Us) |
24 ... 240 V CA/CC |
| Tensão Operacional Nominal |
Circuito Auxiliar 250 V |
| Frequência nominal (f) |
50/60 Hz CC |
| Saída |
2 contatos c/o (SPDT) |
| Tipo de terminal |
Terminais de parafuso |
| Corrente Operacional Nominal AC-12 |
4A (230V) |
| Corrente Operacional Nominal AC-15 |
3A (230V) |
| Corrente Operacional Nominal DC-12 |
4A (24V) |
| Corrente Operacional Nominal DC-13 |
2A (24V) |
| Capacidade Mínima de Comutação |
12 V, 100 mA |
| Tensão Nominal de Resistência a Impulsos |
Circuito de Entrada 4 kV, Circuito de Saída 4 kV |
| Tensão Nominal de Isolamento (Ui) |
Circuito de Entrada/Saída 500 V, Circuito de Saída 300 V |
| Categoria de Sobretensão |
III |
| Grau de Poluição |
3 |
| Durabilidade Elétrica |
AC-12 100.000 ciclos |
| Durabilidade Mecânica |
30.000.000 de ciclos |
| Capacidade de conexão |
Flexível com Terminal (0,5 ... 4 mm²), Rígido (0,5 ... 4 mm²) |
| Torque de aperto |
0,6 ... 0,8 N·m |
| Comprimento de Descascamento de Fio |
8 milímetros |
| Posição de montagem |
1 ... 6 |
| Montagem em Trilho DIN |
TH35-15 (35 x 15 mm) e TH35-7.5 (35 x 7,5 mm) |
Especificações Ambientais
-
Temperatura do Ar Ambiente:
-
Operação: -40 ... +60 °C
-
Armazenamento: -40 ... +85 °C
-
Altitude Máxima de Operação: 2000 m (sem redução)
Certificações e Aprovações
-
Certificado CQC: CT-S, Made in Germany
-
Certificado cULus: E140448A
-
CE, UKCA, CCC: Conformidade com os padrões relevantes
-
Certificado DNV GL: Para relés temporizadores da linha CT-S
Informações do pedido
| Descrição |
Código do pedido |
| Relé de Tempo CT-APS.21S |
1SVR730180R0300 |
Embalagem e Envio
-
Unidades do Pacote Nível 1: 1 peça por caixa
-
Dimensões do Pacote:
- Largura: 97 mm
- Profundidade/Comprimento: 30 mm
- Altura: 109 mm
-
Peso Bruto do Pacote: 0.168 kg
