Product Description
Informações gerais
- Tipo de Produto Estendido: TVOC-2-240
- ID do produto: 1SFA664001R1001
- EAN: 7320500382172

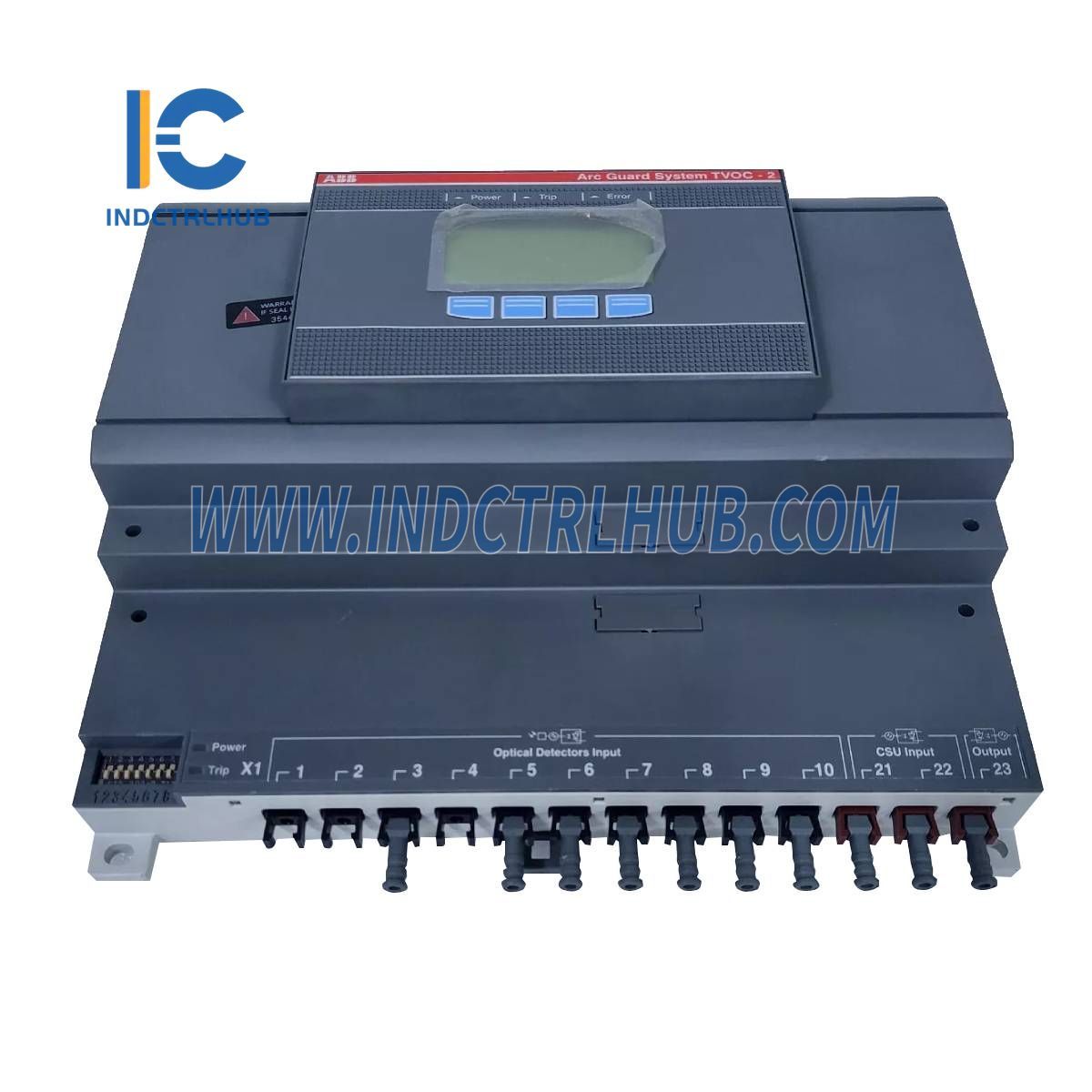

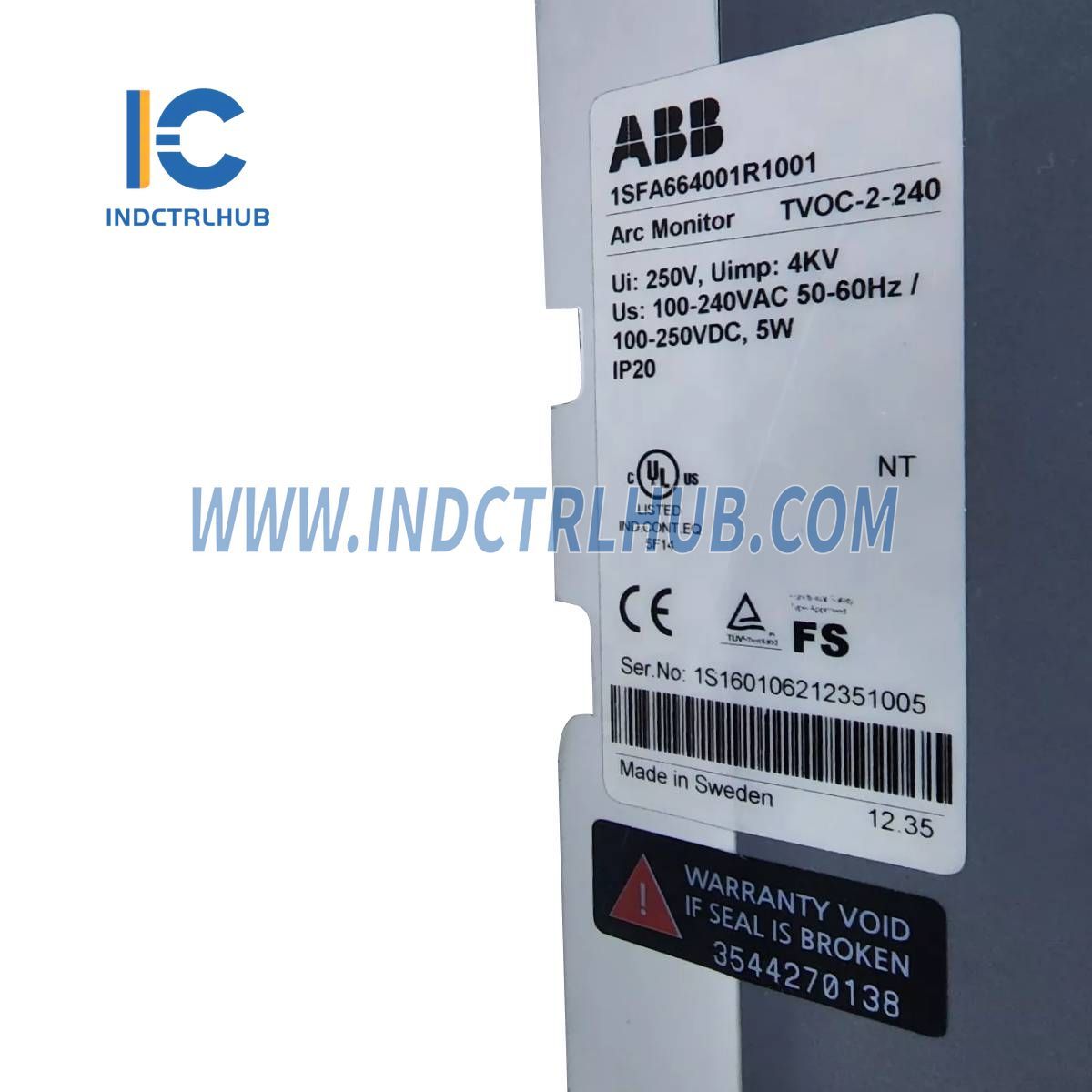

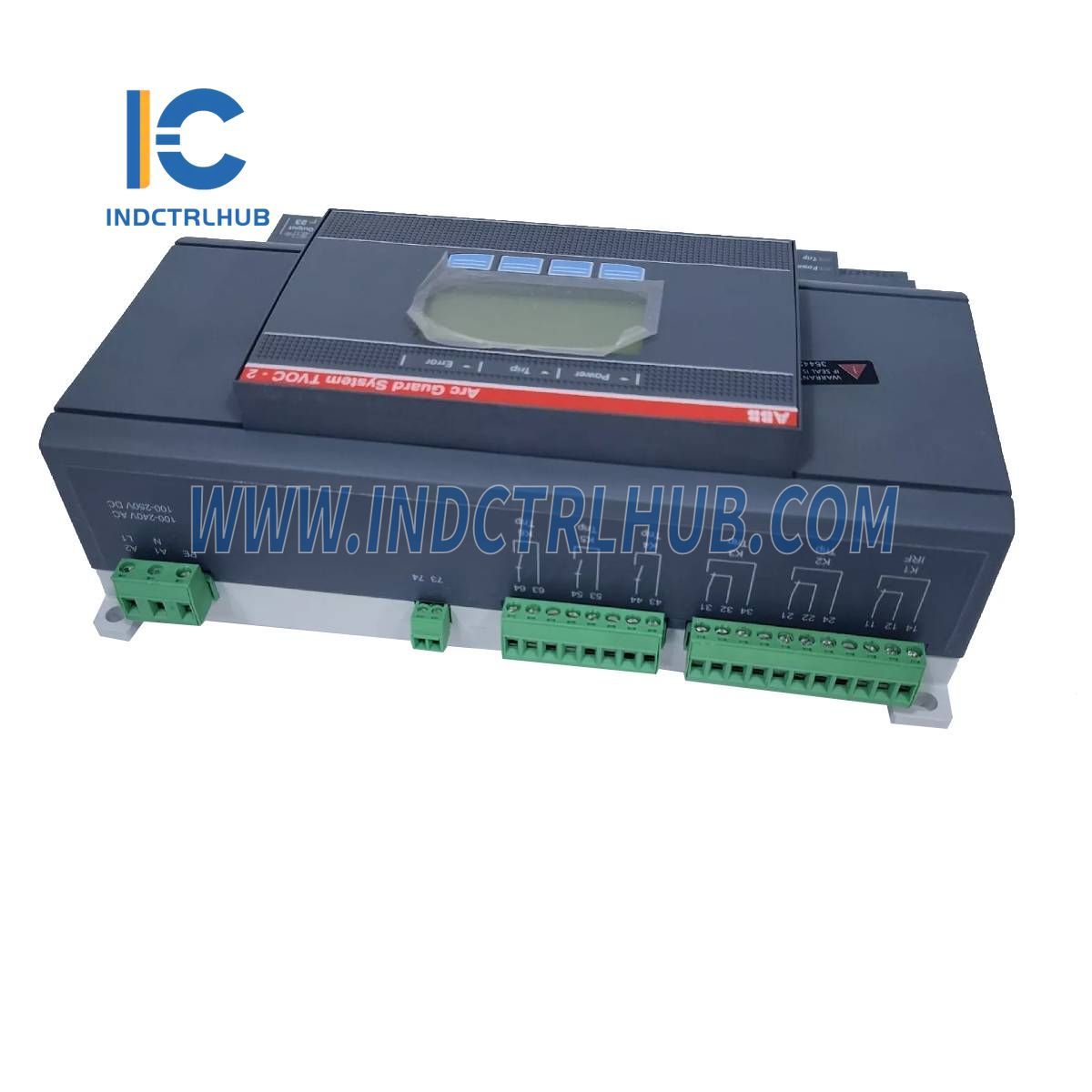

- Descrição do Catálogo: TVOC-2-240 Arc Monitor
- Descrição Longa: O TVOC-2 Sistema Arc Guard é projetado para proteção contra falhas de arco, proporcionando detecção rápida de falhas de arco em sistemas elétricos. O Arc Monitor detecta a luz de um arco e envia um sinal para disjuntores próximos em até 1 ms, permitindo que eles interrompam a energia e extinguam o arco, protegendo pessoas e equipamentos. A unidade suporta até 10 detectores e pode disparar até três disjuntores com seletividade de zona. Também suporta até 2 unidades de extensão, permitindo a detecção de até 30 detectores de luz. O Arc Monitor inclui uma IHM que pode ser colocada do lado externo da porta. Os detectores vêm em uma variedade de comprimentos para se adequar a diversos projetos de painéis elétricos.
Conformidade de materiais
- Declaração REACH: Disponível para o Arc Guard System
- Conformidade RoHS: Sim, seguindo a Diretiva da UE 2011/65/EU (Emenda 2015/863)
- Toxic Substances Control Act (TSCA): 2CMT001035D0902a
Especificações Ambientais
-
Temperatura do Ar Ambiente:
- Operando: -25°C a +55°C
- Armazenamento: -25°C a +55°C
Informações de Pedido
- Código do Pedido (EUA e Canadá): TVOC-2-240
- EAN: 7320500382172
- Quantidade Mínima de Pedido: 1 peça
- Número da Tarifa Aduaneira: 85389099
Dimensões
- Largura Líquida: 210 mm
- Altura da Rede: 230 mm
- Profundidade / Comprimento da Rede: 80 mm
- Peso Líquido: 1.2 kg
Informações de Embalagem
-
Nível de Pacote 1:
- Unidades: 1 caixa
- Largura: 260 mm
- Altura: 125 mm
- Profundidade / Comprimento: 215 mm
- Peso Bruto: 1.27 kg
- EAN: 7320500382172
- Nível do Pacote 2: 1 peça
Informações Adicionais
- Tipo Principal: TVOC-2
- Product Name: Arc Monitor
- Indicado Para: TVOC-2
Especificações Técnicas
- Tipo de Montagem: Montado na parede ou trilho DIN
- Número de Contatos Auxiliares (SPDT): 3
- Número de Contatos Auxiliares (NA): 3
- Número de Contatos Auxiliares (NC): 0
- Perda de Energia: 1.5 W
- Tensão Operacional Nominal: 100 V a 240 V AC/DC
- Tipo de Terminal: Terminais de Parafuso
Certificações e Declarações
- Certificado BV: TVOC-2
- Certificado CSA: Certificado cULus para o Sistema Arc Guard TVOC-2 (incluindo acessórios)
- Certificado DNV: TVOC-2, CSU-2
- Certificado EAC: ArcGuard, TVOC-2
- Certificado UL: Certificado cULus para o Sistema Arc Guard TVOC-2 (incluindo acessórios)
- Declaração de Conformidade CE: Arc Guard System - TVOC-2
Classificações Externas
- ETIM 8: EC002911 - Sistema de detecção de arco
- ETIM 9: EC002911 - Sistema de detecção e mitigação de arco
- UNSPSC: 32151802 (Sistema de detecção de arco)
- eClass: V11.0 : 27142214
Produtos e Peças Relacionados
- Categoria do Produto: Produtos e Sistemas de Baixa Tensão > Disjuntores > Unidade Digital Externa > Sistema de Proteção contra Arco
- Peças e Serviços: Produtos e Sistemas de Média Tensão > Serviço > Peças de Reposição e Consumíveis > Peças (Relés-SWG-CB)
