Product Description

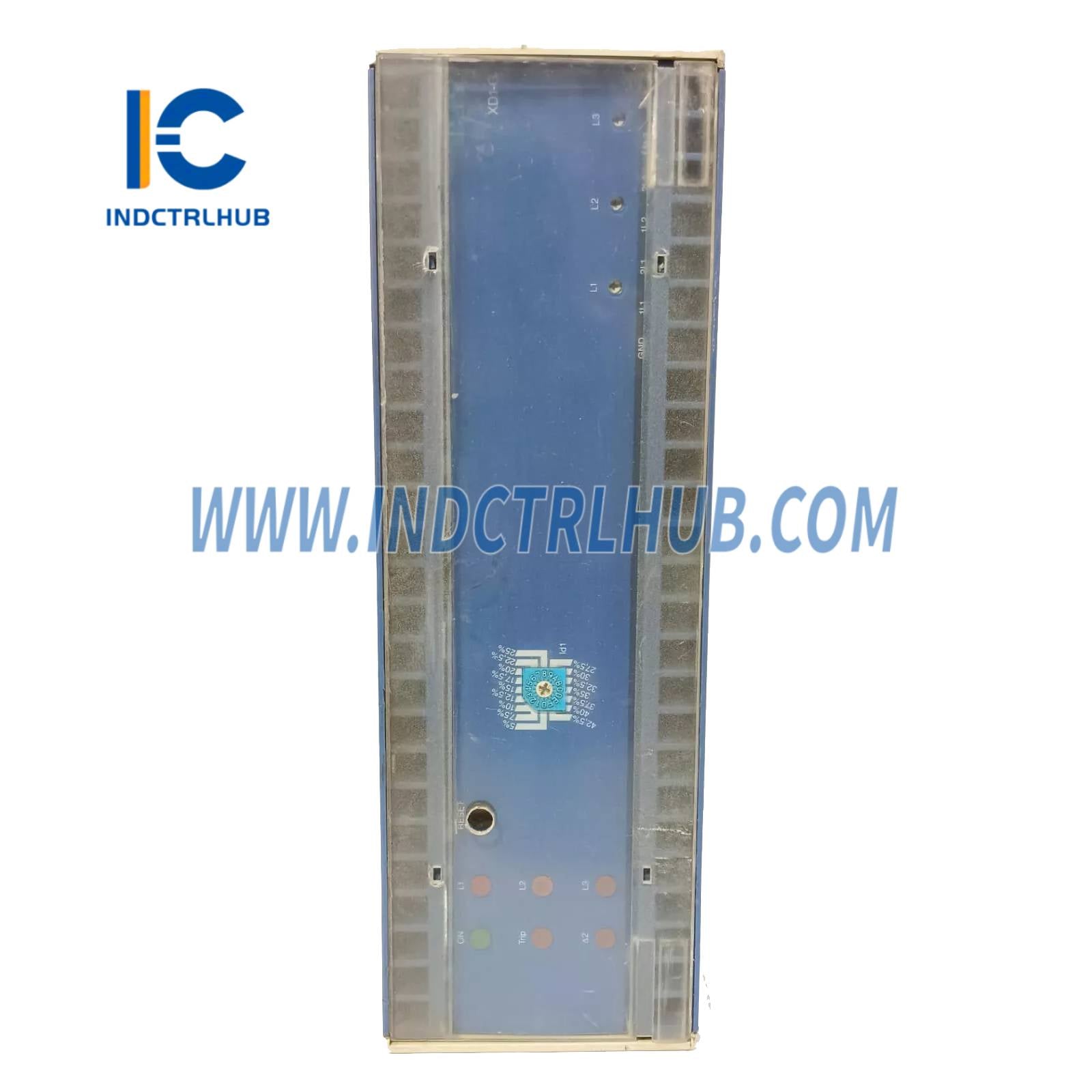

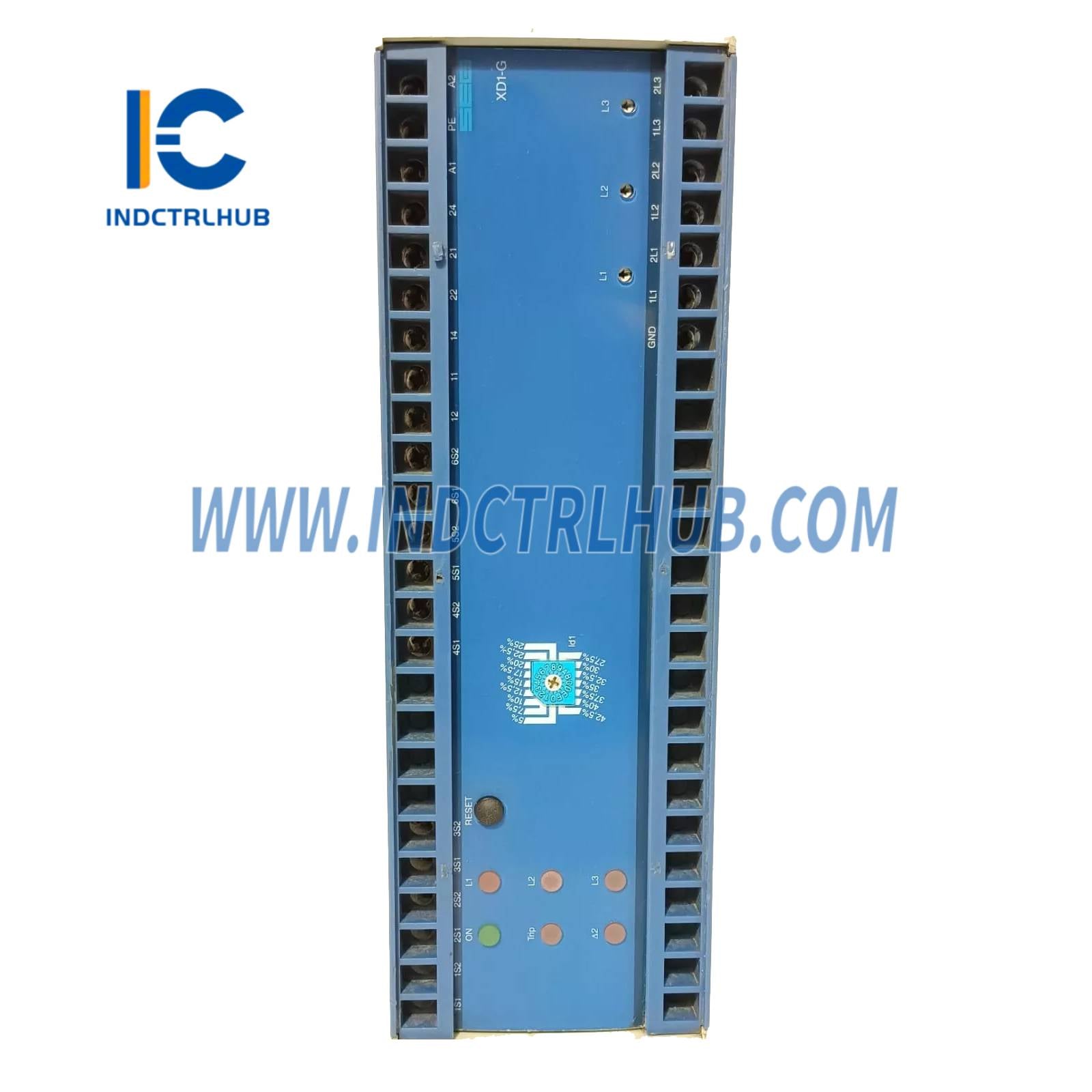

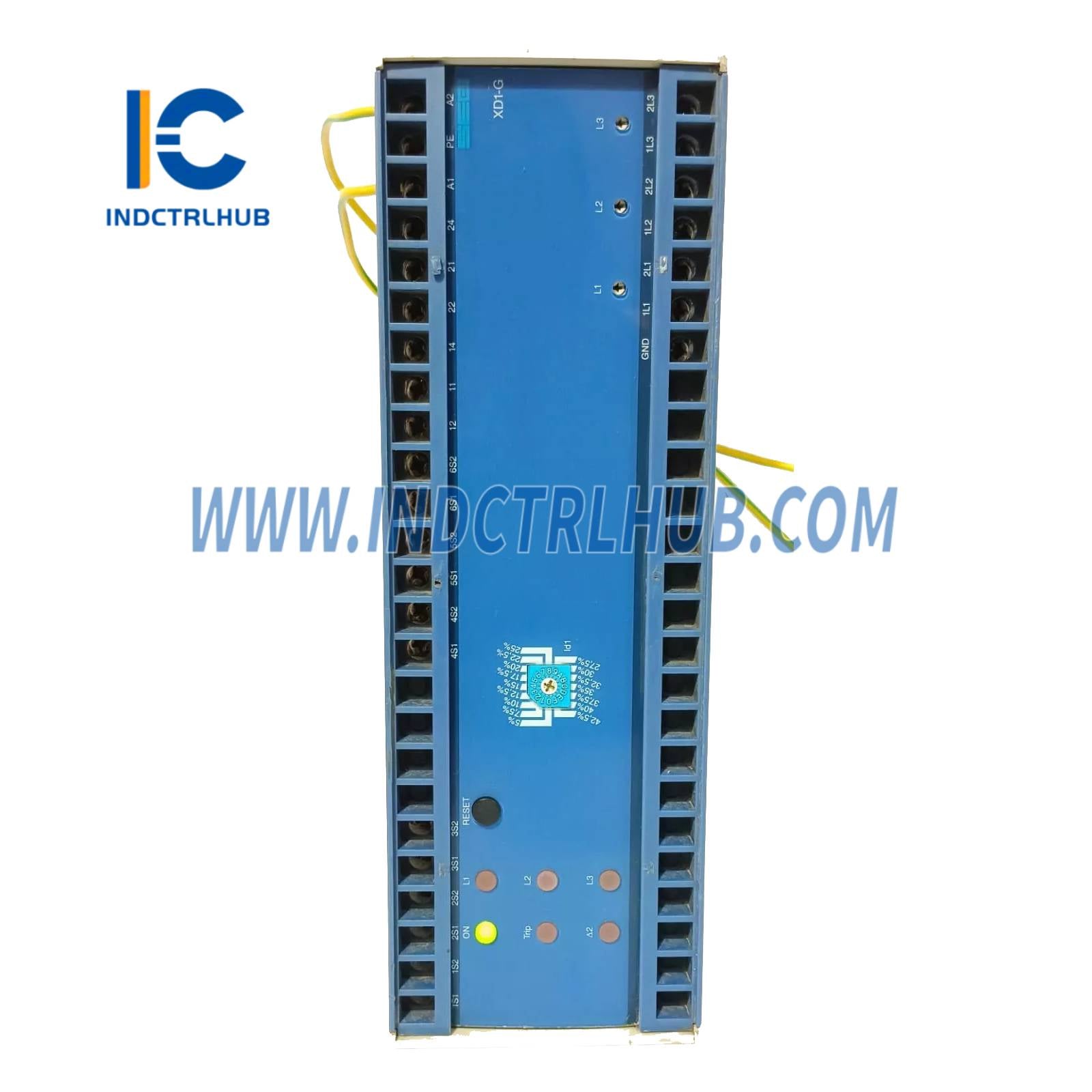

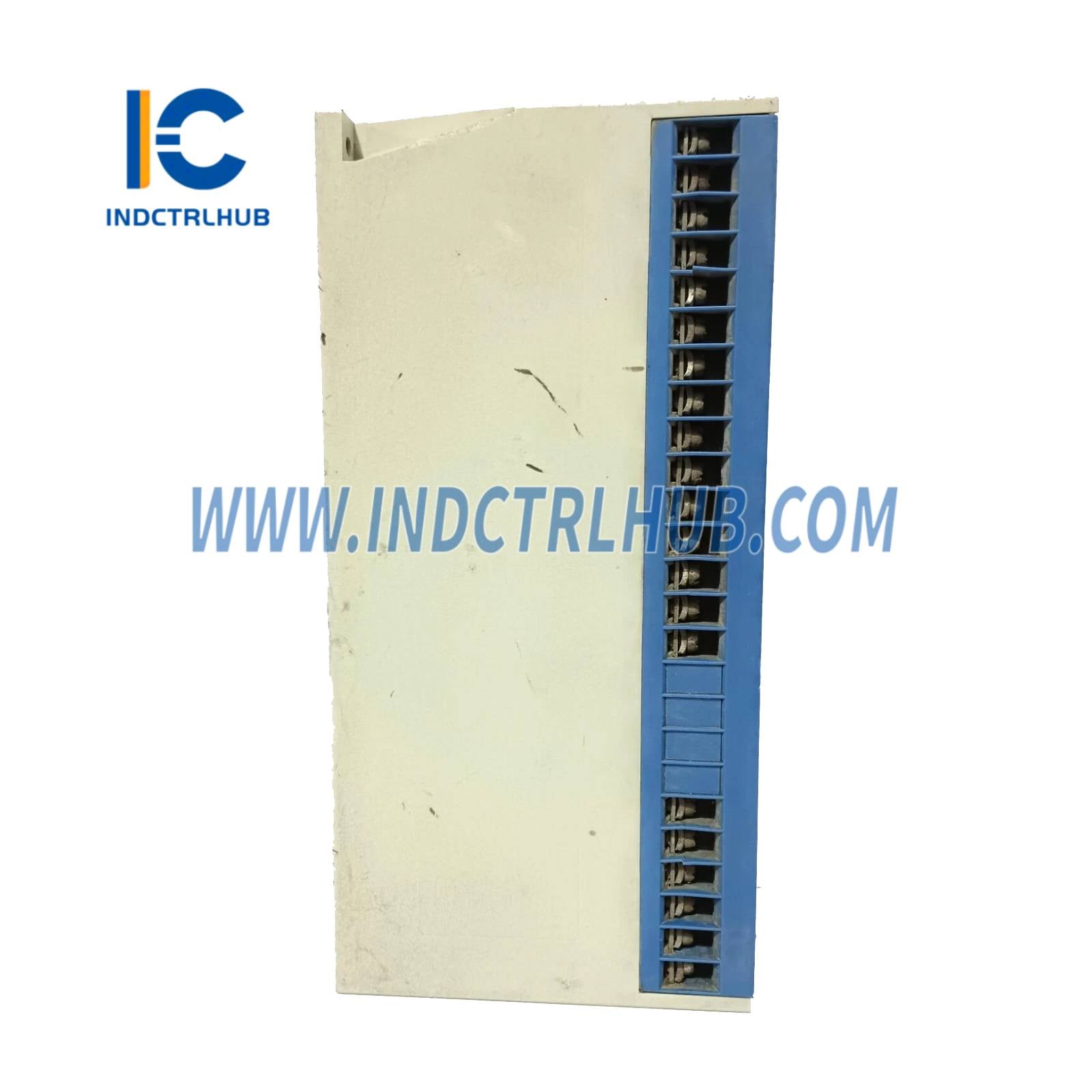

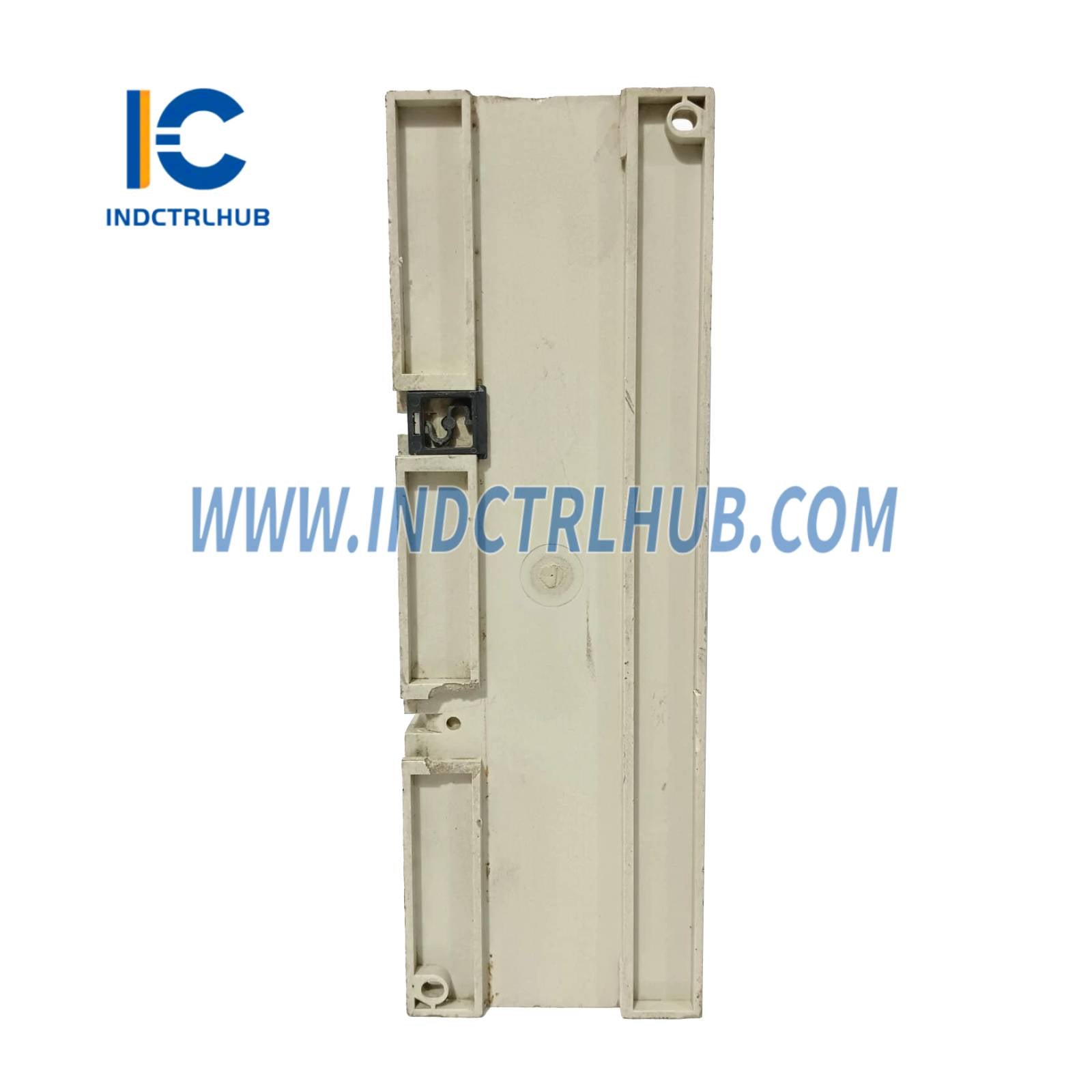

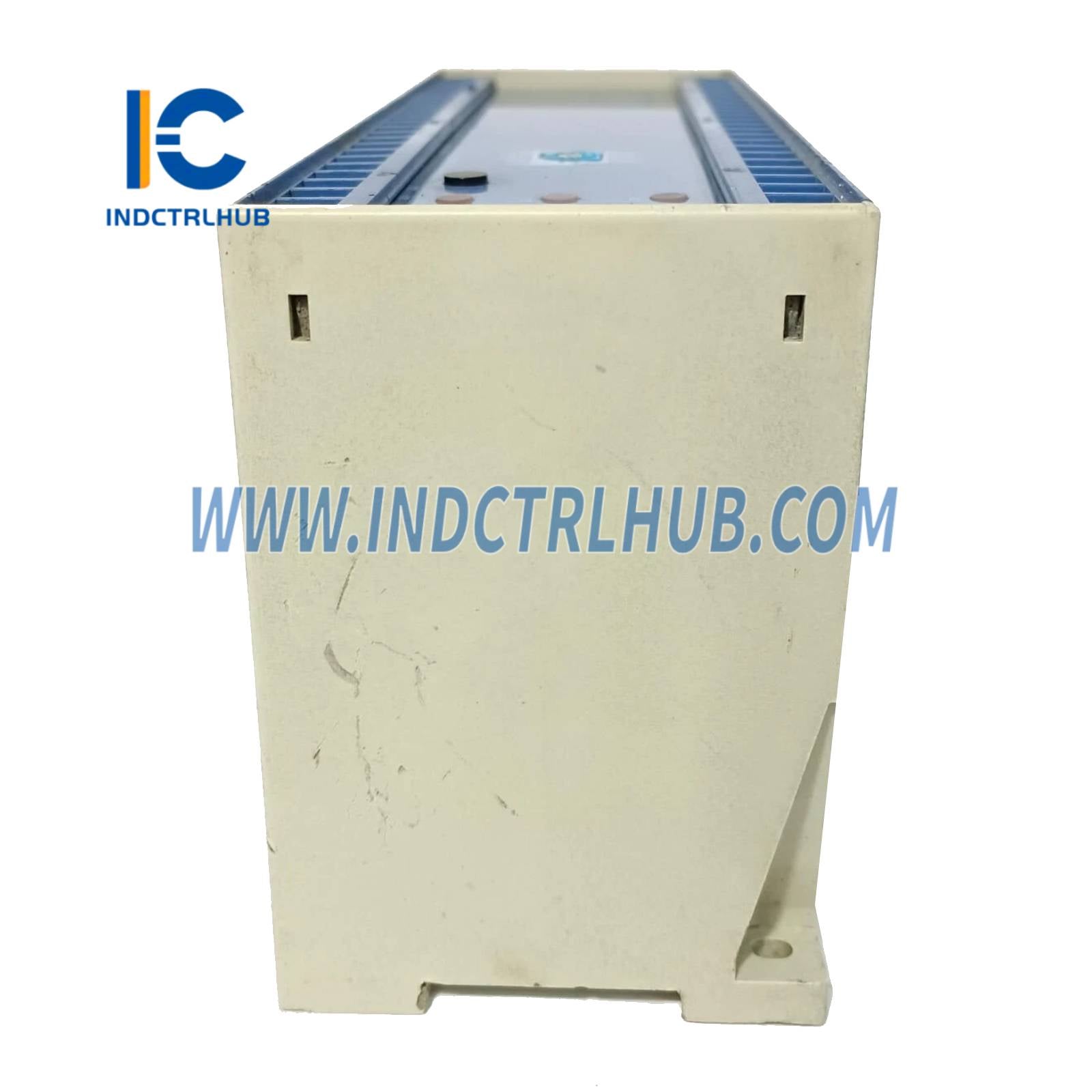

Woodward XD1G11 ģeneratora diferenciālās aizsardzības relejs
Produkta pārskats
- Woodward XD1G11 ir digitālais ģeneratora diferenciālās aizsardzības relejs, kas paredzēts augstas precizitātes aizsardzībai sinhroniem ģeneratoriem elektroenerģijas ražošanas lietojumos, piemēram, elektrostacijās, rūpniecības objektos un jūras sistēmās. Daļa no Woodward XD1 sērijas, šis mikroprocesoru bāzētais relejs nodrošina diferenciālo aizsardzību, lai noteiktu iekšējās kļūdas ģeneratorā vai tā saistītajā transformatorā, nodrošinot ātru kļūdu izolāciju, lai novērstu aprīkojuma bojājumus. Apzīmējums "G11" norāda uz specifiskām konfigurācijām, parasti ar uzsvaru uz ģeneratora diferenciālo aizsardzību un 1 A vai 5 A strāvas ieeju (atkarībā no konfigurācijas). XD1G11 piedāvā uzlabotas aizsardzības algoritmus, kļūdu diagnostiku un komunikācijas iespējas integrācijai mūsdienu elektroenerģijas pārvaldības sistēmās. Salīdzinot ar Woodward daudzfunkciju relejiem (piemēram, MRI4A0AB), barošanas aizsardzības relejiem (piemēram, MRI3I5E5DM) vai ģeneratoru vadības ierīcēm (piemēram, EasyGen-3500-5, 8440-2087), XD1G11 ir specializēts ģeneratora diferenciālajai aizsardzībai, nevis barošanas, motora vai dzinēja vadībai. Tas atšķiras no Woodward ekscitācijas sistēmām (piemēram, DECS-100-B15), elektroniskajiem regulatoriem (piemēram, DYN1-10784-003-0-12), aktuatoriem (piemēram, 8408-921) un citiem moduļiem (piemēram, 5466-1510 CPU).
Tehniskās specifikācijas
- XD1G11 ir šādas specifikācijas, balstoties uz nozares avotiem un Woodward dokumentāciju:
| Specifikācija | Detaļas |
|---|---|

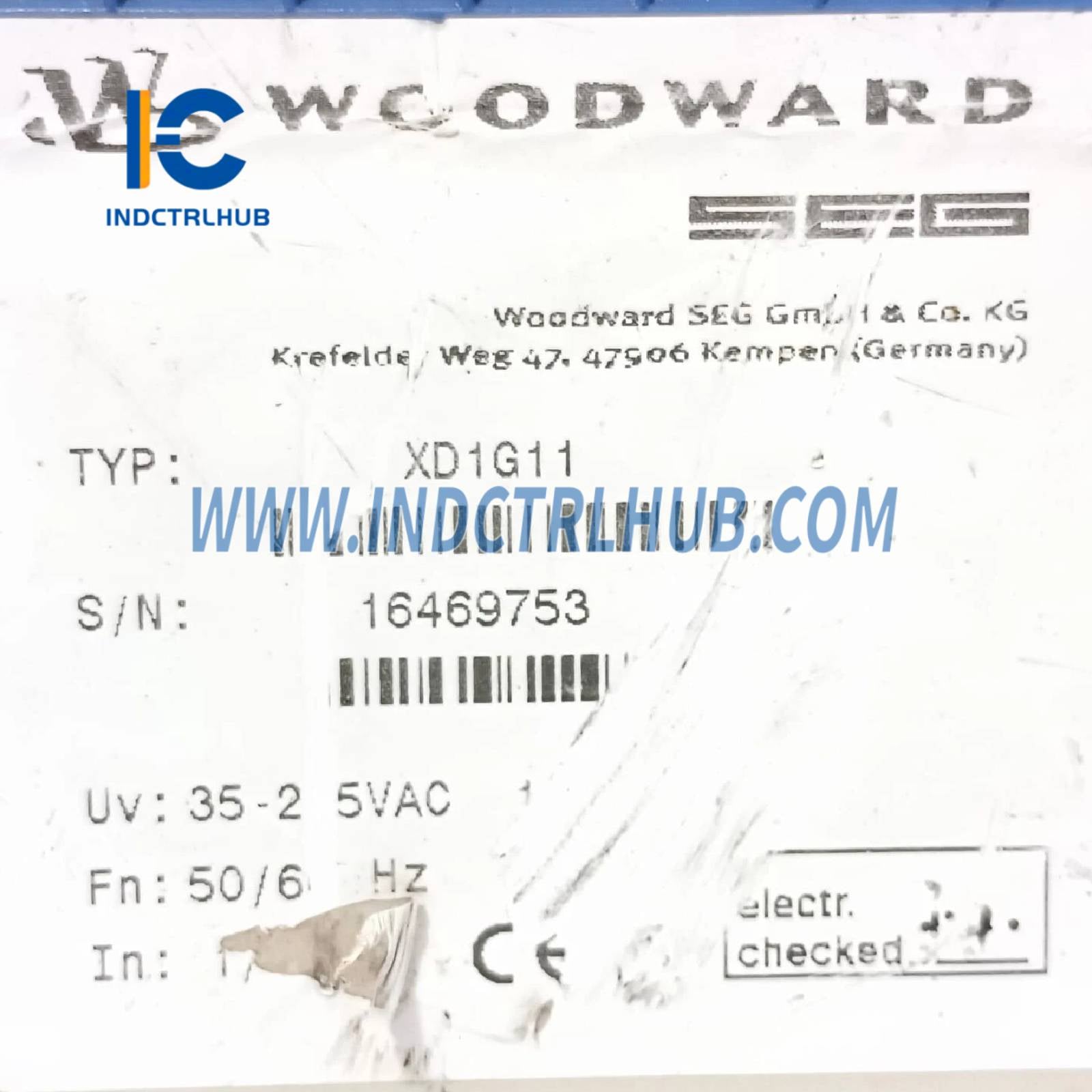

| Modelis/Daļas numurs | XD1G11 |
| Ražotājs | Woodward |
| Apraksts | Digitālais ģeneratora diferenciālās aizsardzības relejs |
| Sērija | XD1 |
| Funkcija | Aizsargā sinhronos ģeneratorus pret iekšējām kļūdām, izmantojot diferenciālo aizsardzību |
| Procesors | Mikroprocesoru bāzēts (konkrēta arhitektūra nav publiski izpausta) |
| Atmiņa | Flash: 8–16 MB (programmatūrai un konfigurācijai) RAM: 4–8 MB (darba datiem) |
| Displejs | LED indikatori; pēc izvēles ārēja HMI vai PC saskarne konfigurēšanai |
| Ieejas | 6 strāvas ieejas (3 katrā pusē, 1 A vai 5 A nominālais, konfigurējams, diapazons 0.1–40 A) 2 diskrētas ieejas (24 VDC) |
| Izejas | 4 releja izejas (sausi kontakti, līdz 250 VAC/5 A) 1 analogā izeja (pēc izvēles, 4–20 mA) |
| Komunikācijas interfeisi | 1 seriālais ports (RS-485, Modbus RTU) CANbus (pēc izvēles, integrācijai ar vadības sistēmām) Ethernet (pēc izvēles, Modbus TCP/IEC 61850) |
| Aizsardzības funkcijas | Diferenciālā aizsardzība (87G), pārspriegums (momentāns un ar laika aizturi), ierobežota zemējuma kļūda (pēc izvēles), rezerves pārspriegums |
| Izslēgšanas precizitāte | ±2% no iestatītās vērtības (diferenciālais strāvas stiprums), ±5% (pārspriegums) |
| Aizsardzības iestatījumi | Konfigurējams diferenciālais nobīdes līmenis, traucējumu sliekšņi, laika aiztures un raksturīgās līknes |
| Redundance | Neredundants |
| Diagnostika | Kļūdu noteikšana, notikumu reģistrēšana (līdz 200 notikumiem), traucējumu ierakstīšana, statusa LED indikatori |
| Saderība | Saderīgs ar Woodward vadības sistēmām (piemēram, EasyGen-3200-5, 8440-2050), SCADA sistēmām un trešo pušu ierīcēm, izmantojot Modbus vai IEC 61850; piemērots ģeneratora un transformatora aizsardzībai |
| Barošanas avots | 24–250 V AC/DC (universāls ieejas spriegums) |
| Enerģijas patēriņš | Aptuveni 5–10 W |
| Vides specifikācijas | Darba temperatūra: -25°C līdz +70°C (-13°F līdz +158°F) Uzglabāšanas temperatūra: -40°C līdz +85°C (-40°F līdz +185°F) Relatīvais mitrums: 5% līdz 95%, bez kondensāta Vibrācija: atbilst IEC 60068-2-6 Triecienizturība: atbilst IEC 60068-2-27 |
| Korpuss | IP40 (ar atbilstošu korpusu); IP20 (aizmugurē) |
| Izmēri | Aptuveni 120 mm (A) x 130 mm (P) x 100 mm (D) |
| Svars | Aptuveni 0,8–1,2 kg |
| Montāža | Paneļa montāža vai DIN sliede |
| Sertifikāti | CE, UL, CSA, jūras sertifikāti (piemēram, DNV, ABS, atkarībā no konfigurācijas); IEC 61850 atbilstība (pēc izvēles) |
