Product Description
Produkta pārskats

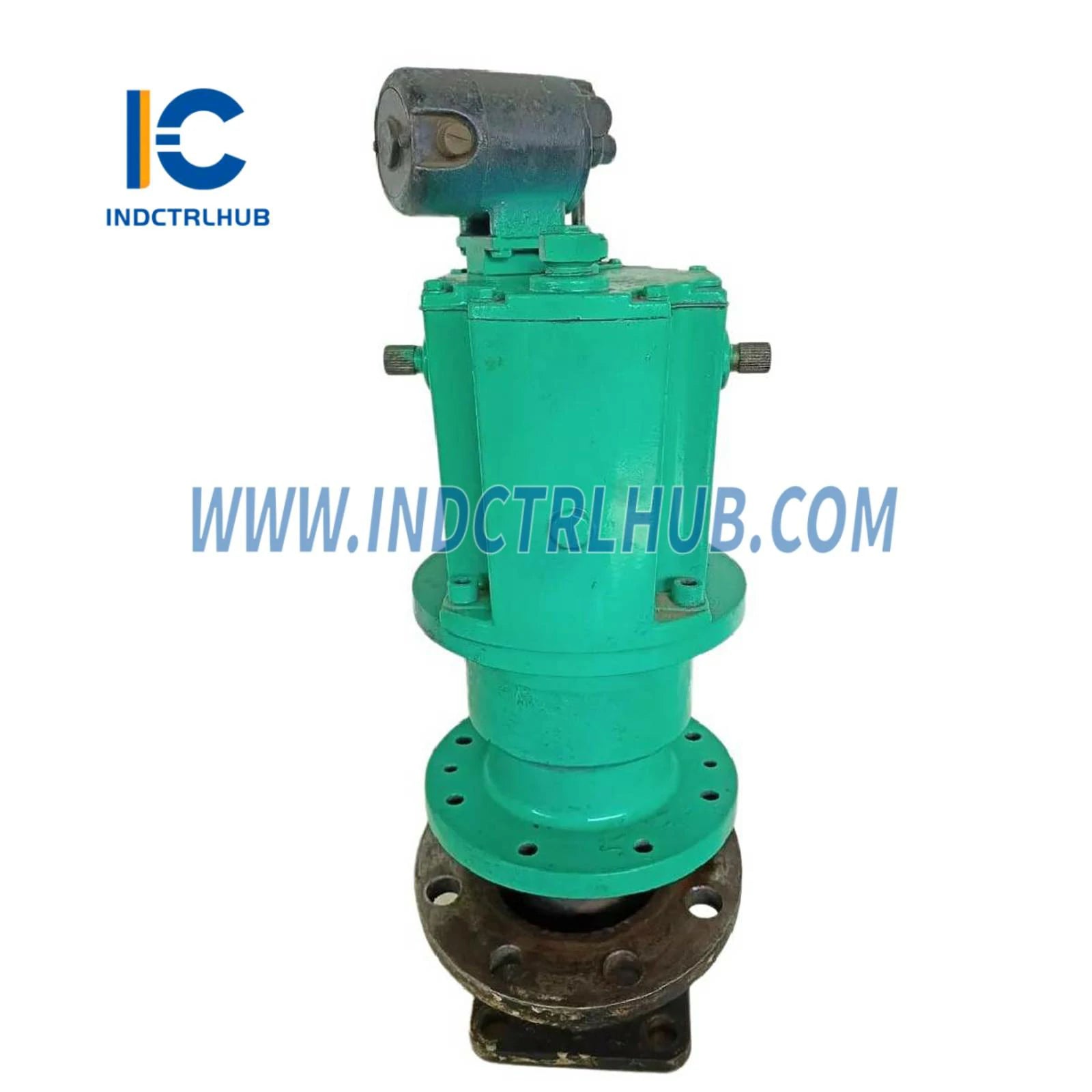

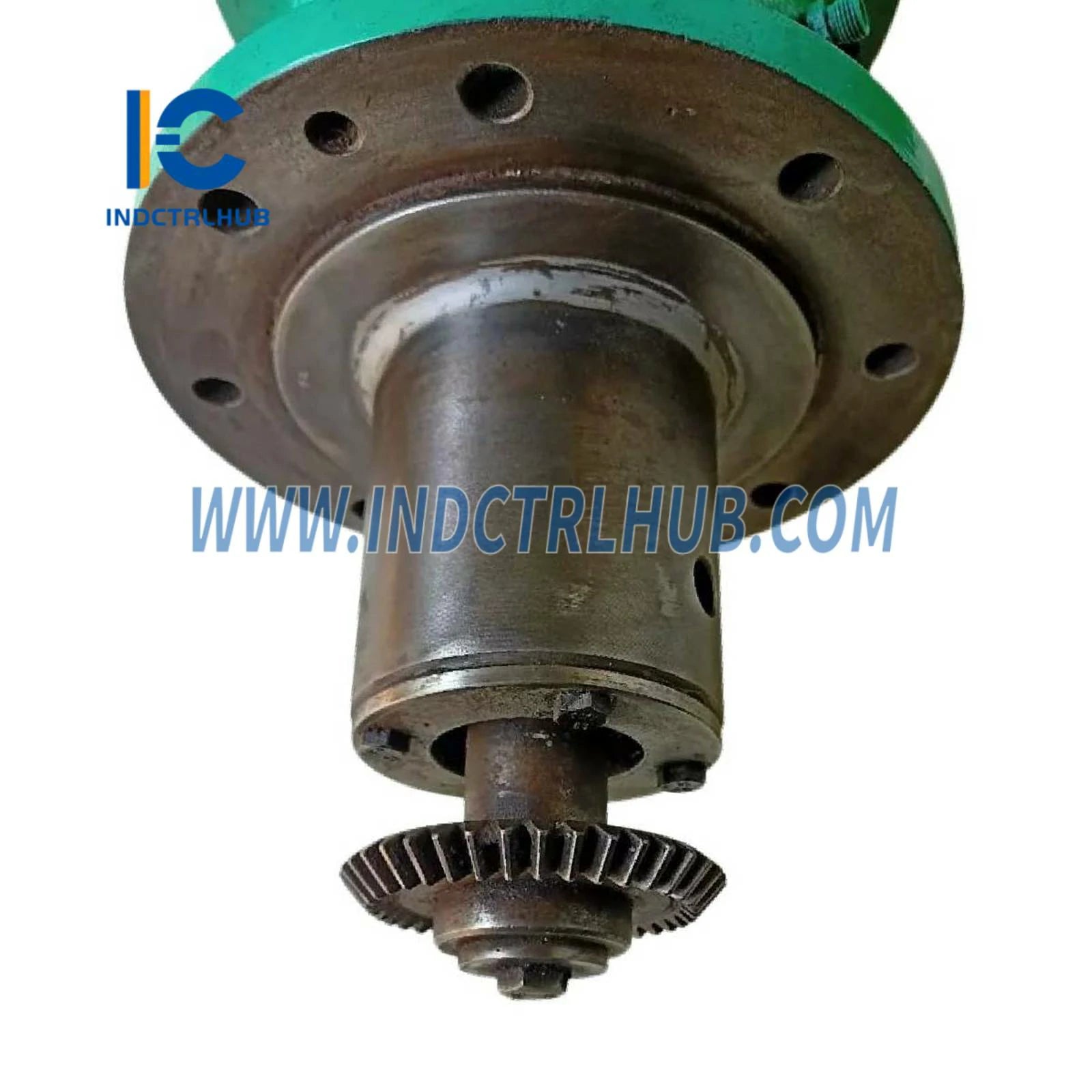

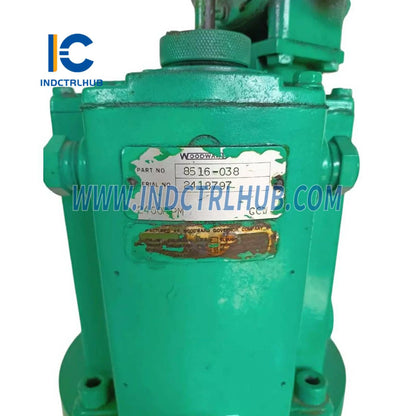

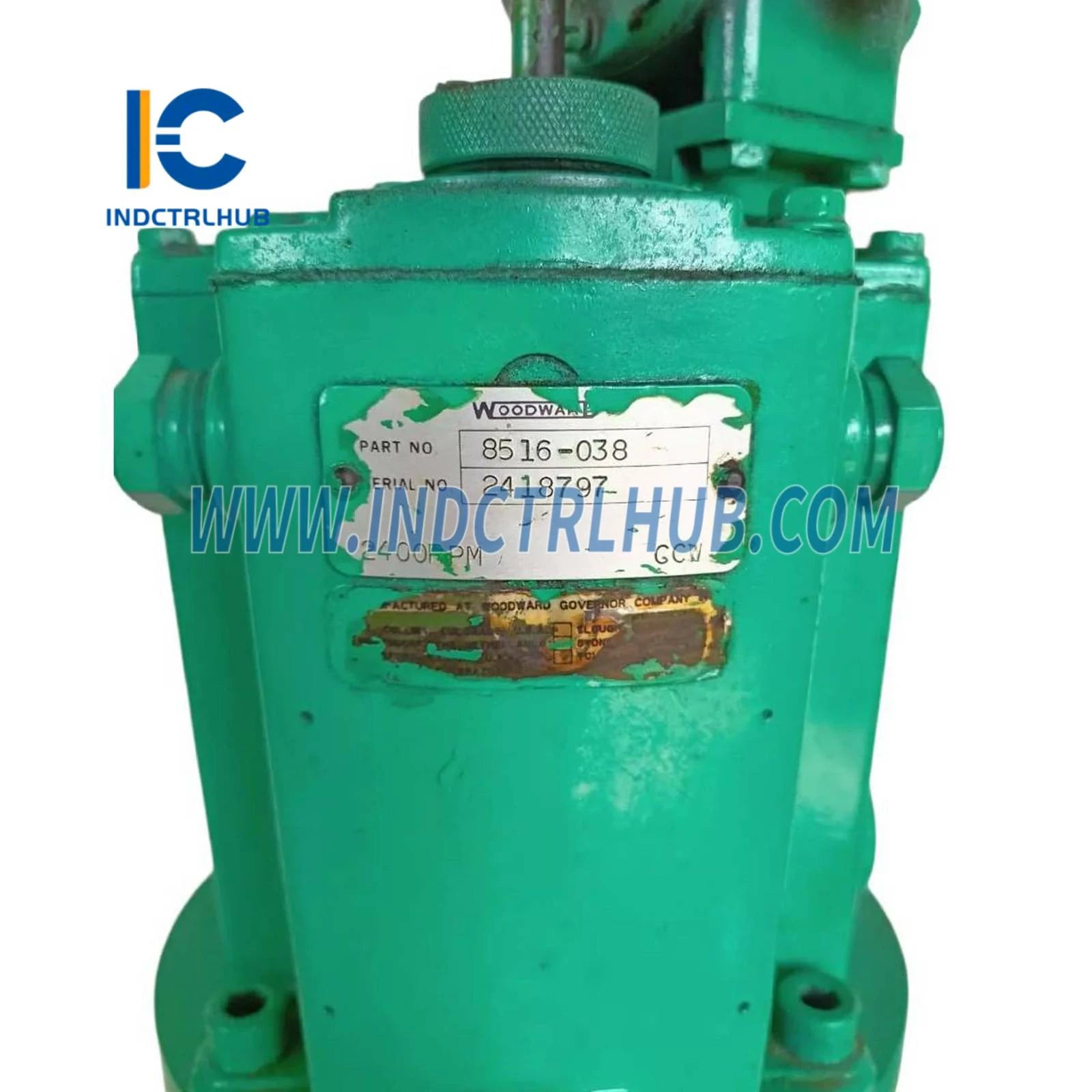

Woodward TG-13 8516-038 ir mehāniski-hidraulisks ātruma krituma regulators, kas paredzēts API 611 tvaika turbīnu vadībai, kas piedzen sūkņus, kompresorus vai ģeneratorus lietojumos, kur nav nepieciešama izohrona (konstanta ātruma) darbība. Šī pašpietiekamā ierīce nosaka turbīnas rotora ātrumu, izmantojot ieejas piedziņas vārpstu, salīdzina to ar iekšējo iestatījumu un regulē tvaika plūsmu caur rotējošu izejas terminālvārpstu, kas savienots ar turbīnas regulatora vārstu. Tā ir izgatavota no liešanas alumīnija un plaši izmantota tādās nozarēs kā nafta un gāze, elektroenerģijas ražošana un rūpnieciskā apstrāde.
Tehniskās specifikācijas
TG-13 8516-038 ir šādas specifikācijas, balstoties uz šī modeļa standarta īpašībām:
| Vienība | Specifikācija |
|---|---|
| Modeļa/daļas numurs | TG-13 8516-038 |
| Ražotājs | Woodward |
| Apraksts | Mehāniski-hidraulisks ātruma krituma turbīnas regulators |
| Sērija | TG regulatori |
| Ātruma diapazons | 1200-2400 RPM |
| Izejas griezes moments | 16 N·m (12 ft-lb) |
| Piedziņas vārpstas rotācija | Pretēji pulksteņrādītāja virzienam (CCW) |
| Iekšējais eļļas spiediens | 1034 kPa (150 psi) |
| Darba temperatūra | -18°C līdz 60°C (0°F līdz 140°F) |
| Svars | 7,26 kg (16 lbs) |
Papildu informācija
TG-13 8516-038 ietver šādu papildu informāciju, balstoties uz tā standarta lietojumu un dokumentāciju:
| Kategorija | Detaļas |
|---|---|
| Funkcija | Regulē turbīnas ātrumu, kontrolējot tvaika plūsmu |
| Stiprināšana | Tieša turbīnas uzstādīšana |
| Saderība | API 611 tvaika turbīnas, aizvietotas ar 8516-175 (ar OSTD) vai 9904-814 (bez OSTD) |
| Iespējas | Ātruma krituma kontrole, pašpietiekams eļļas karters, laikapstākļu izturīgs, NEMA A |
| Sertifikāti | ATEX, HAZLOC sertificēts |
| Daļas tips | Jauns, pārpalikums vai atjaunots |
