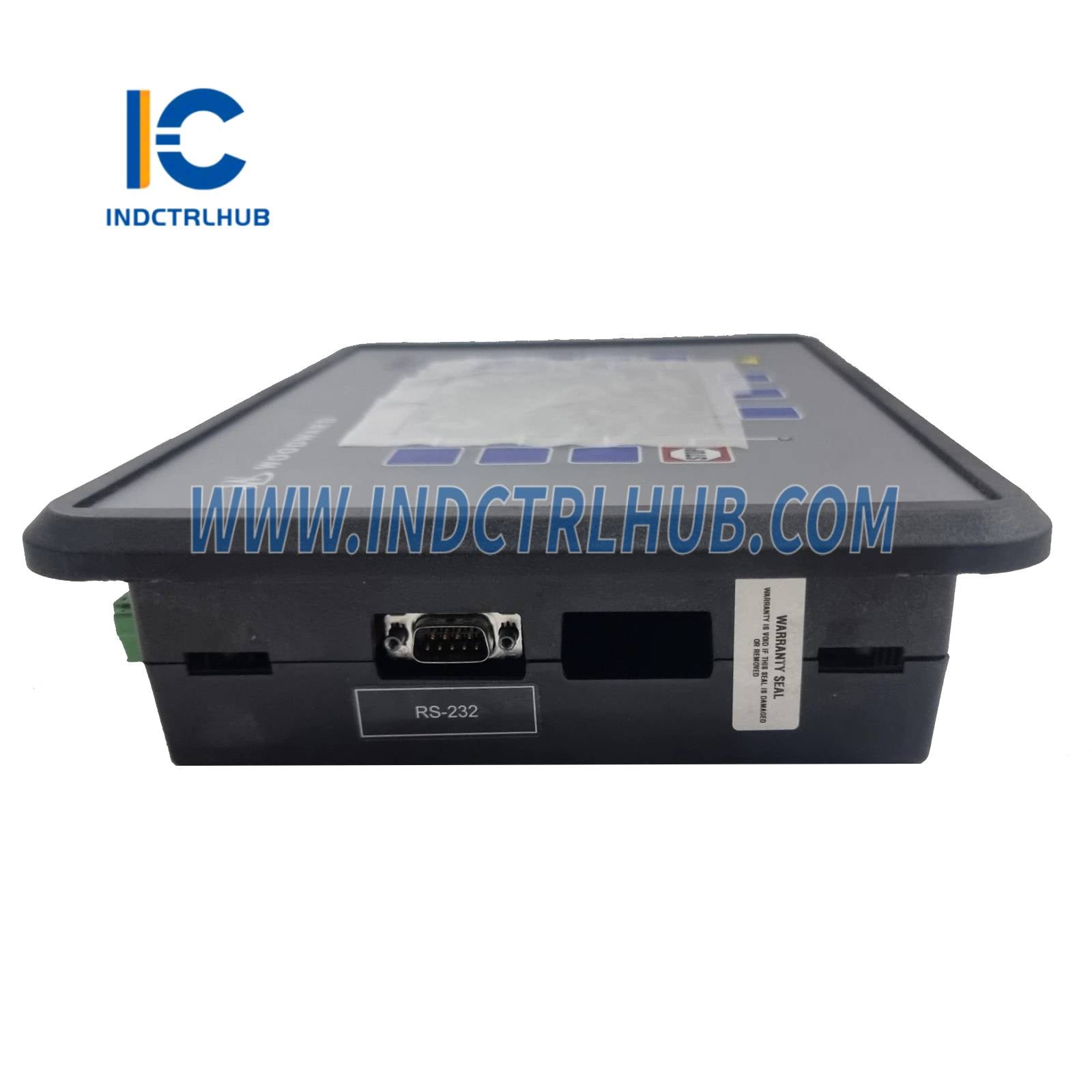

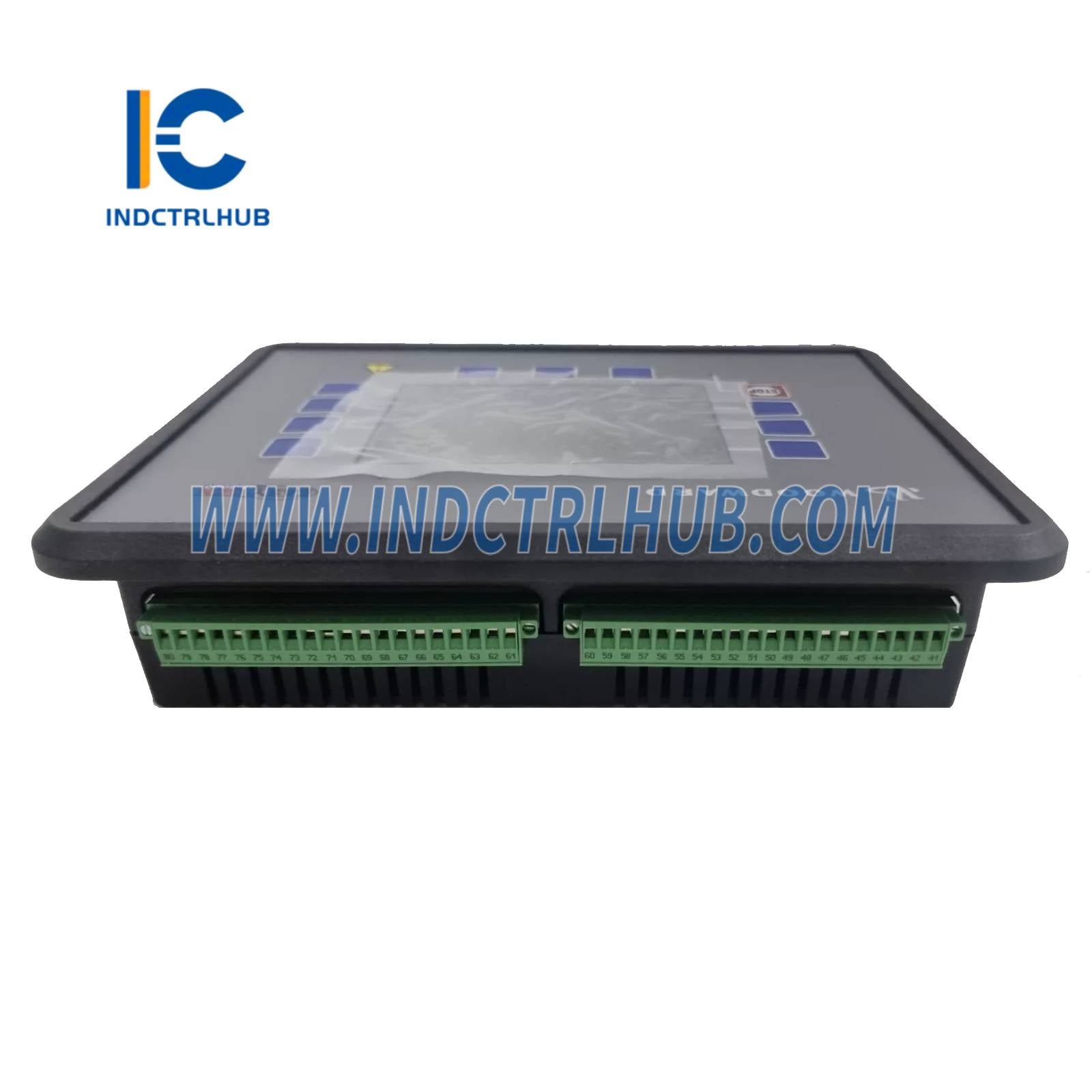

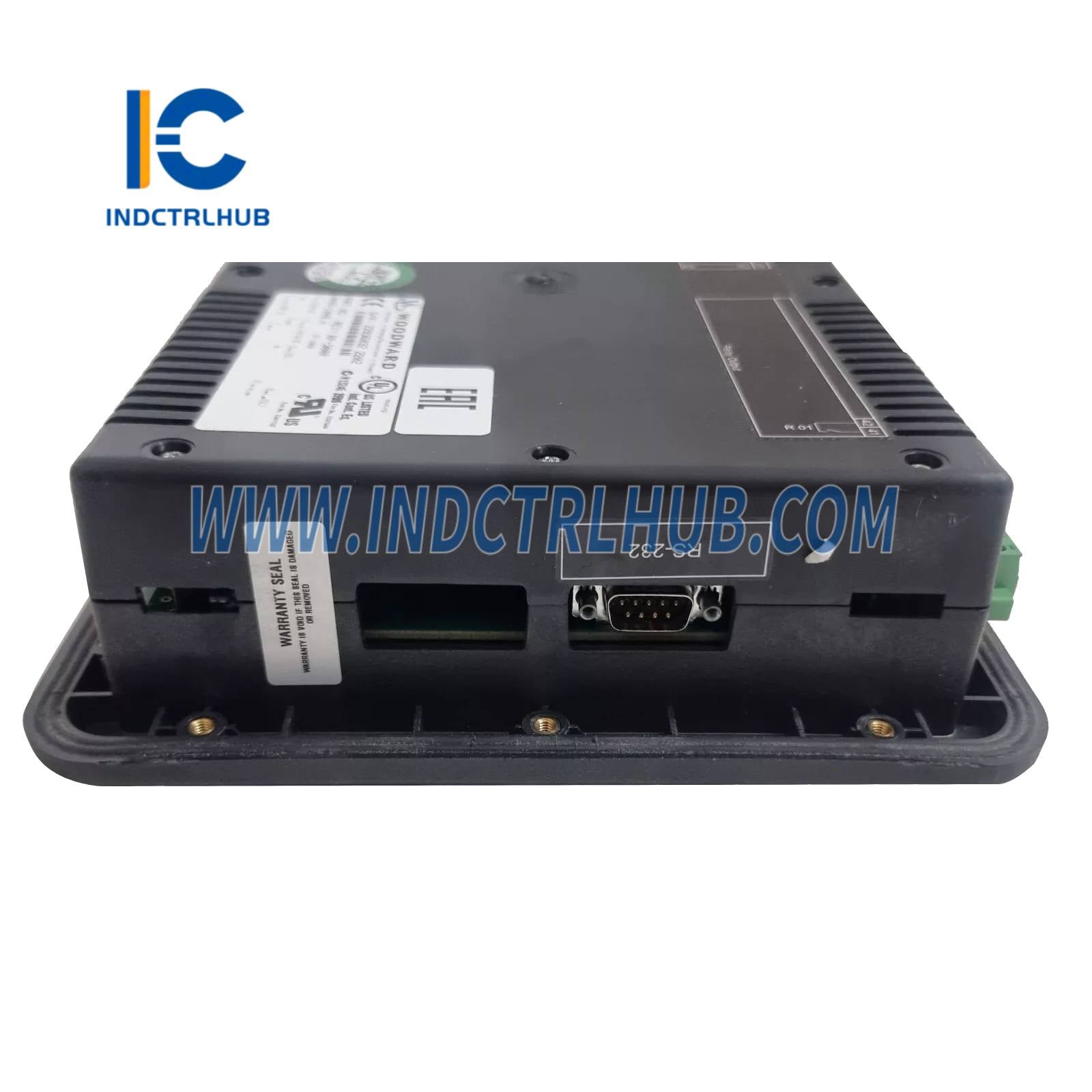

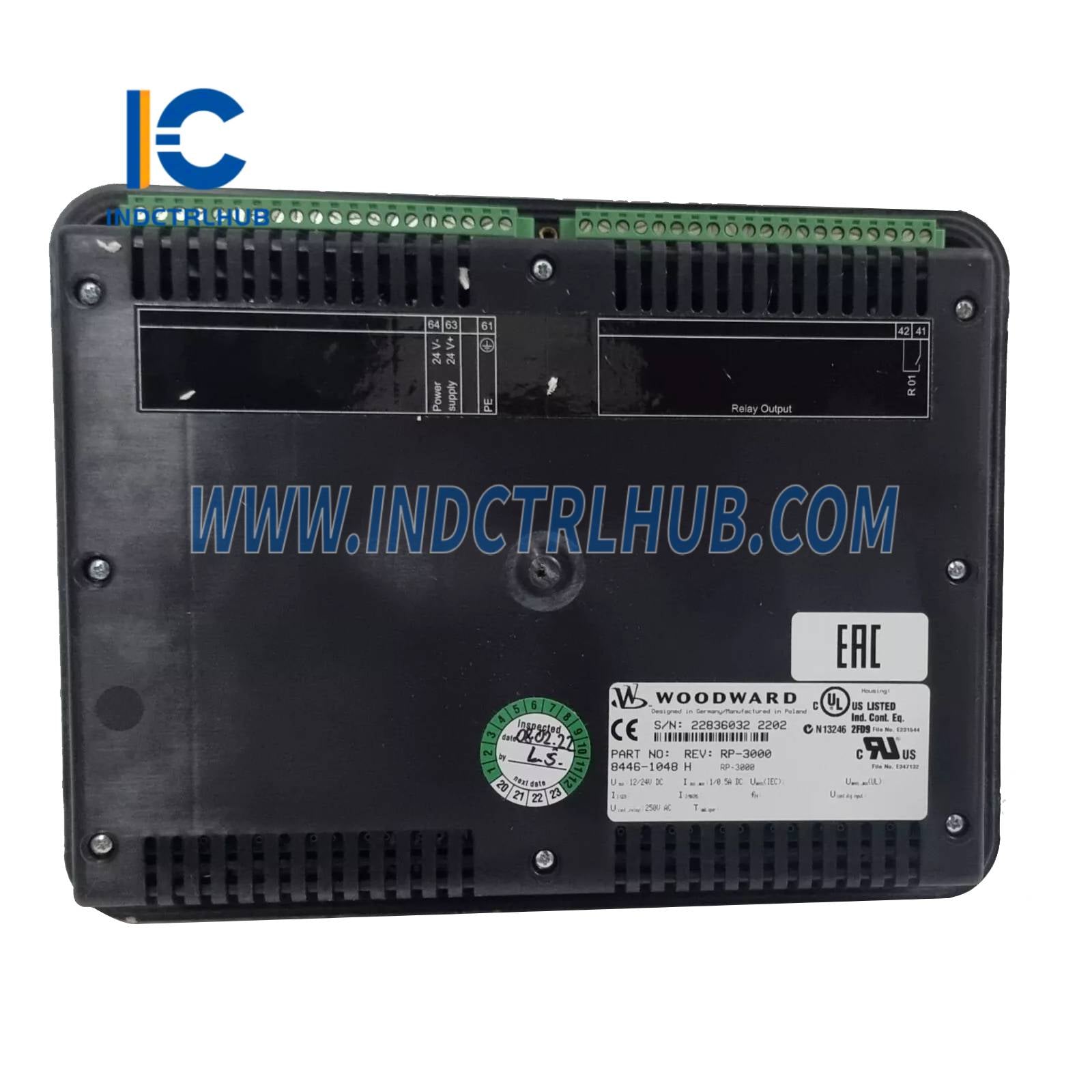

Woodward 8446-1048 SPM-D2-10 sinhronizācijas vienība
Produkta pārskats
- Woodward 8446-1048 ir SPM-D2-10 sinhronizācijas vienība, izstrādāta precīzai ģeneratoru komplektu sinhronizācijai un slodzes sadalei rūpnieciskās elektroenerģijas ražošanas lietojumos, tostarp atsevišķās sistēmās, paralēlā darbībā ar citiem ģeneratoriem vai tīkla paralēlizmā. Šī mikroprocesoru bāzētā vadības vienība ir daļa no Woodward SPM-D2 sērijas, piedāvājot uzlabotas sinhronizācijas, slodzes pārvaldības un aizsardzības funkcijas dīzeļa, gāzes vai divu degvielu ģeneratoru komplektiem. SPM-D2-10 modelis ir optimizēts vienas vai vairāku vienību sistēmām, nodrošinot automātisku slēdža aizvēršanu, sprieguma un frekvences saskaņošanu un jaudas kontroli ar kompaktu, lietotājam draudzīgu saskarni. 8446-1048 ir specifiska SPM-D2-10 variācija, iespējams, ar atjauninātu programmaparatūru, specifiskām aparatūras konfigurācijām vai papildu sertifikātiem salīdzinājumā ar citiem SPM-D2 modeļiem. Tā ir paredzēta darbam kopā ar Woodward regulēšanas sistēmām un citiem vadības moduļiem, piedāvājot izturīgus komunikācijas protokolus un robustu dizainu uzticamai darbībai prasīgos apstākļos. 8446-1048 atšķiras no Woodward EasyGen sērijas (piemēram, 8440-2179 EasyGen-3500XT, 8440-2050 EasyGen-3200-5), EGCP-3 sērijas (piemēram, 8444-1082), 2301D/E sērijas (piemēram, 8273-1011), 505D sērijas (piemēram, 8200-1300), Peak150 sērijas (piemēram, 8200-176), ProAct sērijas (piemēram, 8237-2595), 723PLUS sērijas (piemēram, 8270-1013), EPG sistēmām (piemēram, 8290-195), elektroniskajiem regulatoriem (piemēram, 8406-121) un aktuatoriem (piemēram, 8408-921), koncentrējoties tieši uz sinhronizāciju un slodzes kontroli, nevis uz pilnīgu ģeneratoru komplektu pārvaldību.
Tehniskās specifikācijas
- 8446-1048 ir šādas specifikācijas, balstoties uz nozares avotiem un Woodward dokumentāciju:

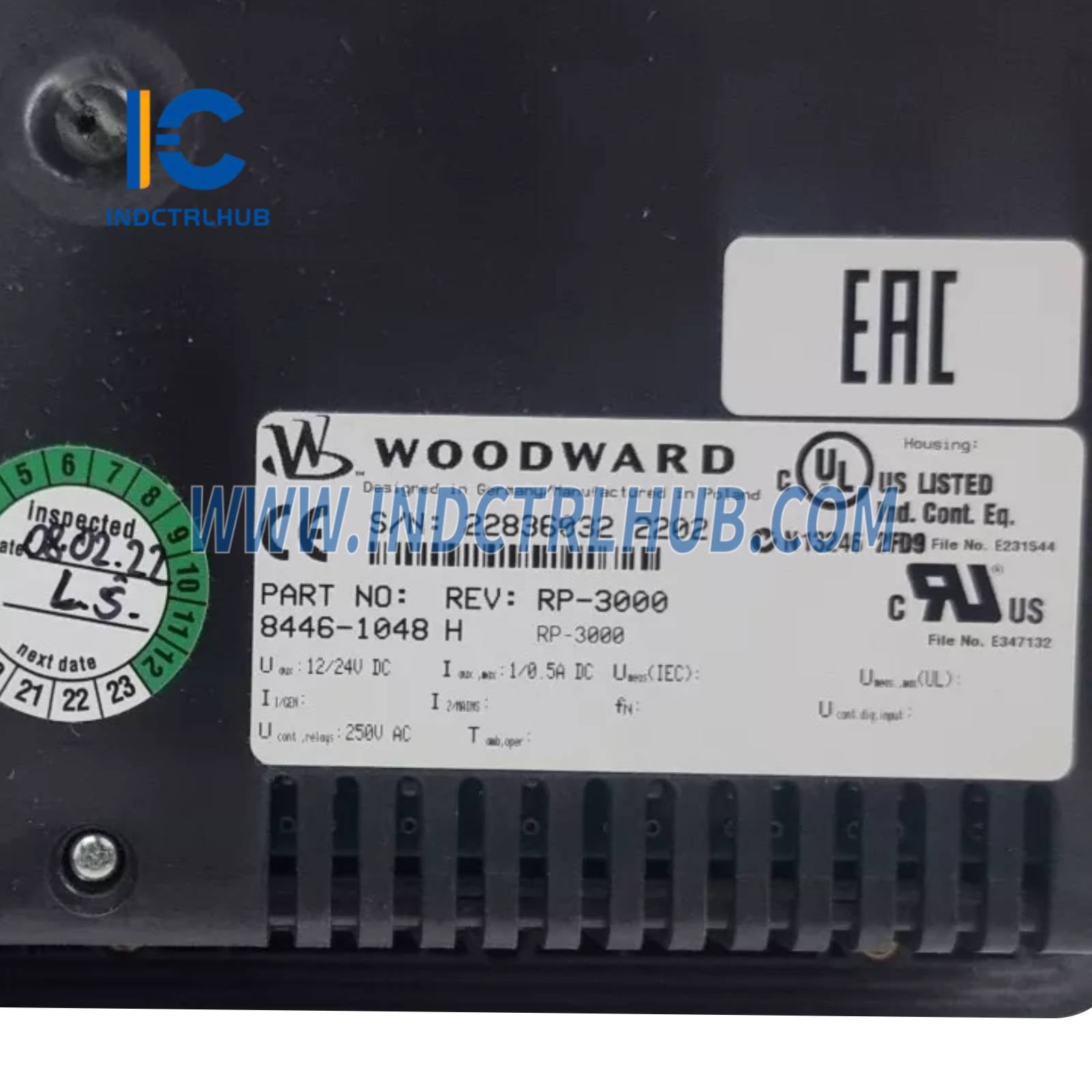

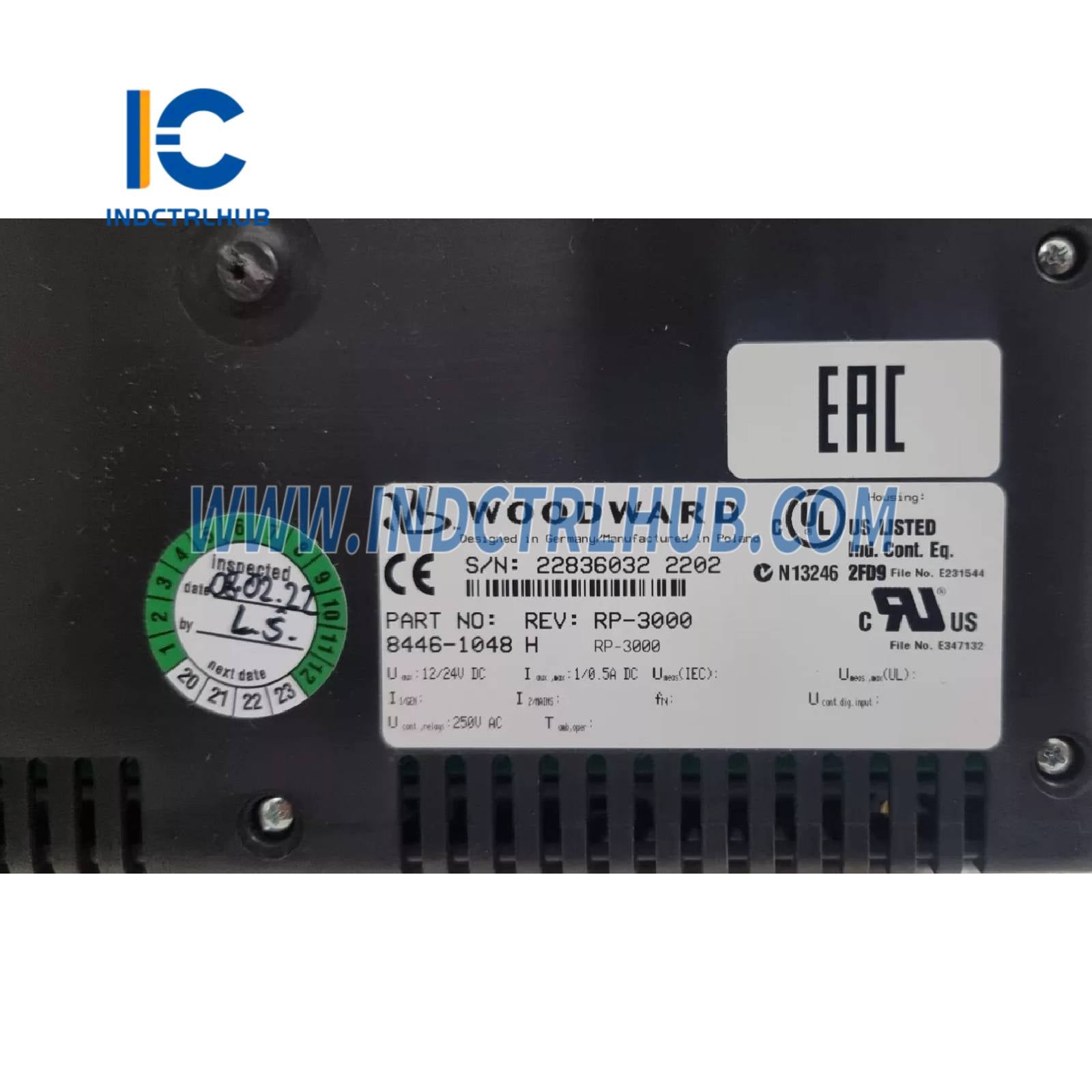

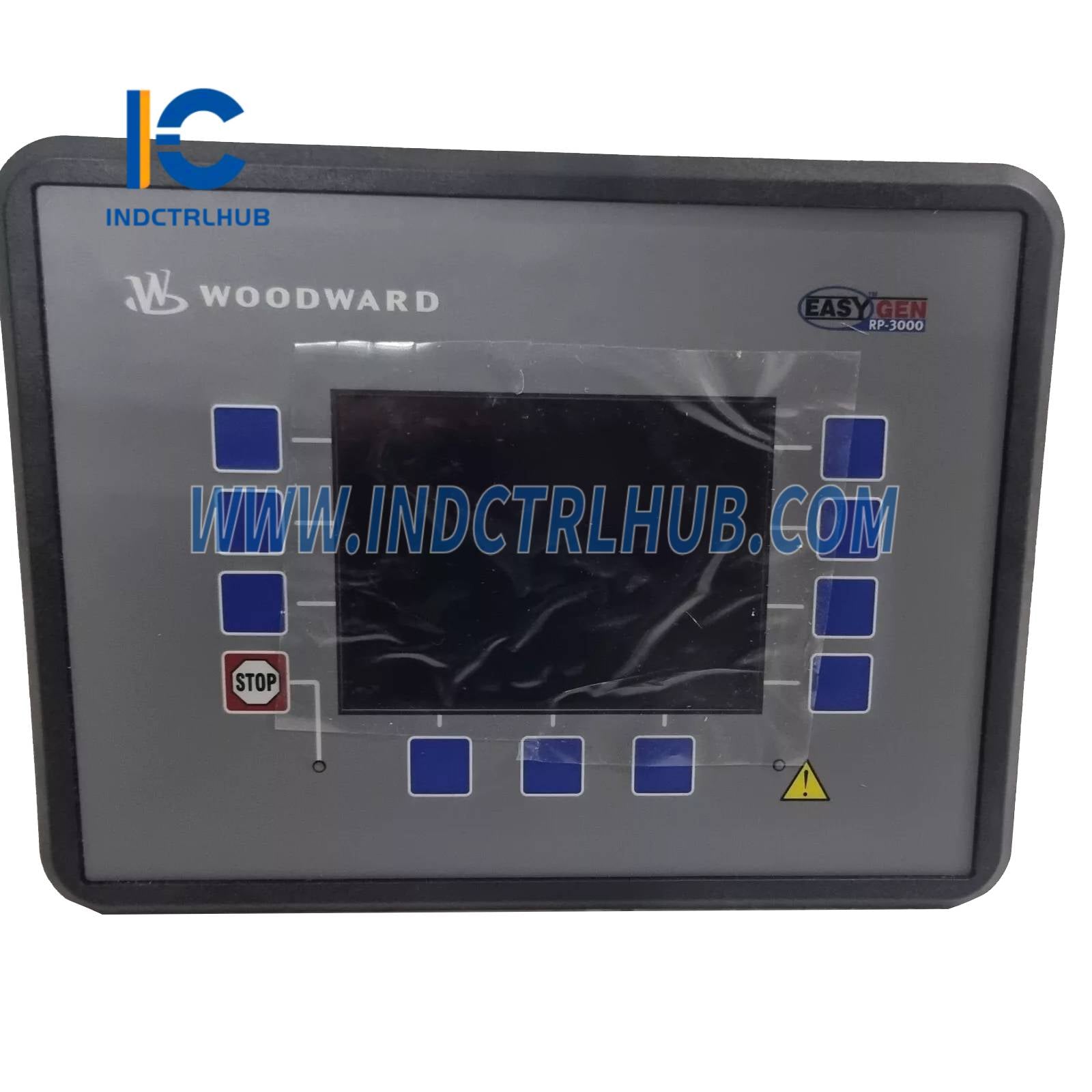

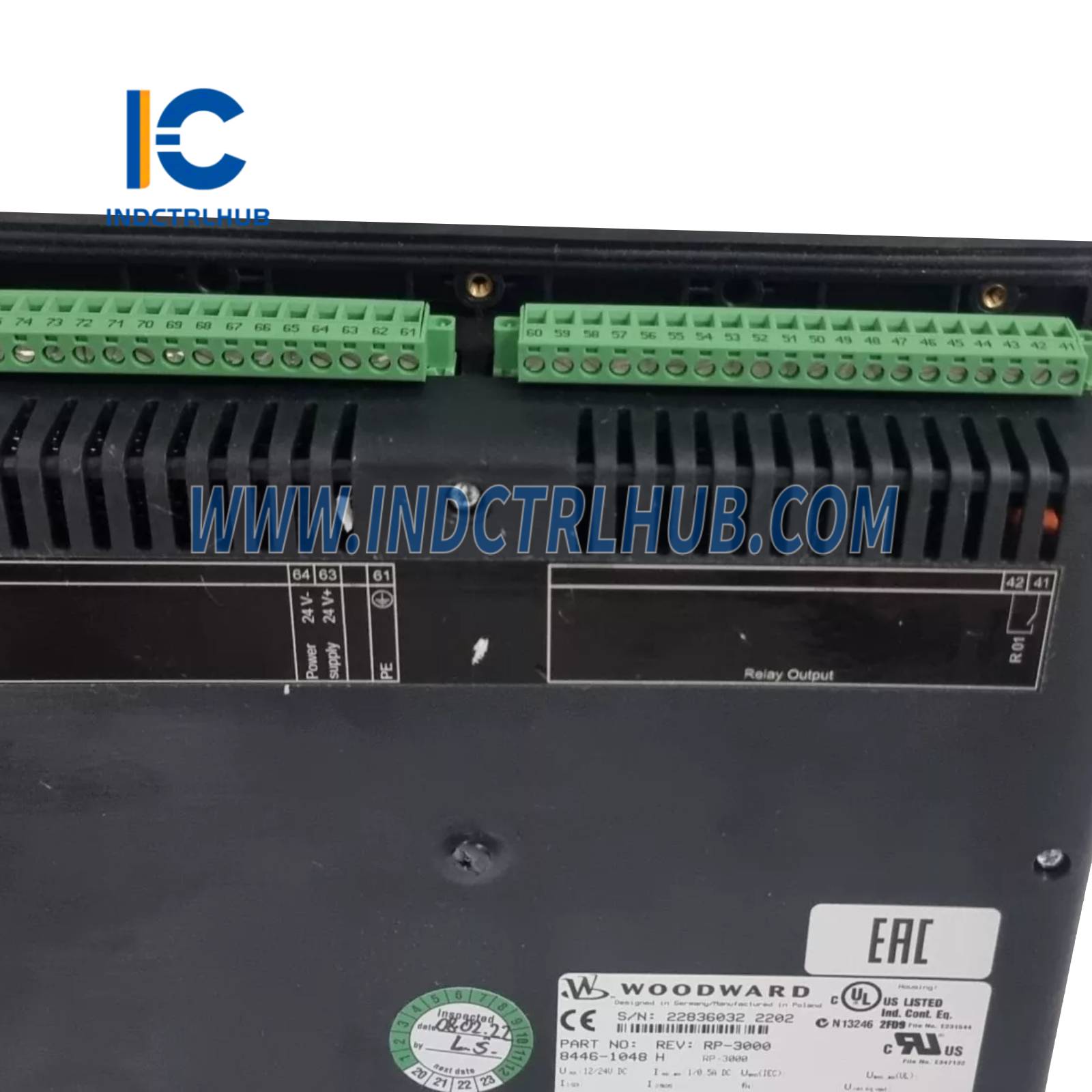

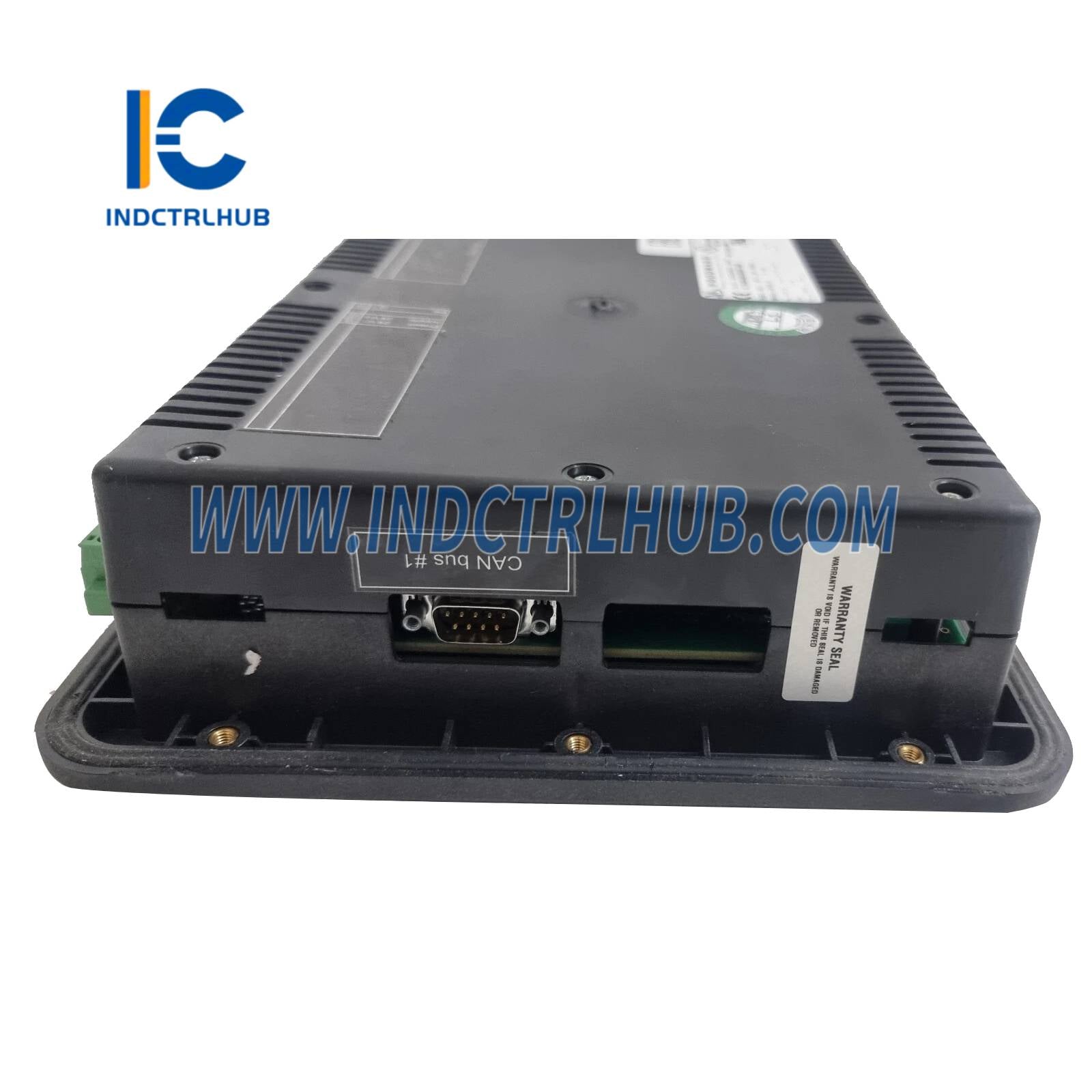

| Specifikācija | Detaļas |
|---|---|
| Modelis/Daļas numurs | 8446-1048 |
| Ražotājs | Woodward |
| Apraksts | SPM-D2-10 sinhronizācijas vienība ģeneratoru komplektiem |
| Sērija | SPM-D2 |
| Funkcija | Sinhronizē ģeneratoru komplektus ar sliedi vai elektrotīklu; pārvalda slodzes dalīšanu un jaudas kontroli |
| Procesors | Mikroprocesoru bāzēts (konkrēta arhitektūra nav publiski izpausta) |
| Atmiņa | Flash: 8–16 MB (programmatūrai un konfigurācijai) RAM: 4–8 MB (darba datiem) |
| Displejs | Grafiskais LCD, 128x64 pikseļi, daudzvalodu saskarne |
| Ieejas | 4 analogo ieeju (konfigurējamas 4–20 mA, 0–10 V vai PT100) 8 diskrētas ieejas (24 VDC) 2 sprieguma ieejas (ģeneratoram un sliedei, 100–480 VAC) 2 strāvas ieejas (1 A vai 5 A CT) |
| Izejas | 2 analogo izeju (4–20 mA vai 0–10 V ātruma un sprieguma nobīdei) 6 releju izejas (sausi kontakti, līdz 250 VAC/2 A, slēdža vadībai un trauksmēm) 1 aktuatora izeja (saderīga ar Woodward regulatoriem, 4–20 mA vai PWM) |
| Komunikācijas interfeisi | 1 seriālais ports (RS-485, Modbus RTU) 1 CANopen ports (komunikācijai ar Woodward vadību) Ethernet (pēc izvēles, Modbus TCP) USB (konfigurēšanai) |
| Kontroles režīmi | Automātiska sinhronizācija, izohroniska/droop slodzes dalīšana, aktīvās/reaktīvās jaudas kontrole, jaudas faktora kontrole, paralēla darbība ar tīklu |
| Redundance | Neredundants |
| Diagnostika | Kļūdu noteikšana, notikumu reģistrēšana (līdz 300 notikumiem), reāllaika datu tendences, statusa LED indikatori |
| Saderība | Woodward regulatori (piemēram, 2301D, 505D, 723PLUS), aktuatori (piemēram, UG-8, ProAct, 8408-921) un trešo pušu ierīces, izmantojot standarta protokolus; integrējas ar SCADA sistēmām |
| Barošanas avots | 12–36 VDC (24 VDC nominālais) |
| Enerģijas patēriņš | Aptuveni 10–20 W |
| Vides specifikācijas | Darba temperatūra: -20°C līdz +70°C (-4°F līdz +158°F) Uzglabāšanas temperatūra: -30°C līdz +80°C (-22°F līdz +176°F) Relatīvais mitrums: 5% līdz 95%, bez kondensāta Vibrācija: atbilst IEC 60068-2-6 Triecienizturība: atbilst IEC 60068-2-27 |
| Korpuss | IP54 (priekšējais panelis, pareizi uzstādīts); IP20 (aizmugure) |
| Izmēri | Aptuveni 144 mm (A) x 144 mm (P) x 100 mm (D) |
| Svars | Aptuveni 1–1,5 kg |
| Montāža | Paneļa montāža (izgriezuma izmēri saskaņā ar rokasgrāmatu) |
| Sertifikāti | CE, UL, CSA, jūras sertifikāti (piemēram, DNV, ABS, Lloyd’s Register); ATEX/IECEx 2. zona (atkarīgs no konfigurācijas) |
