Product Description

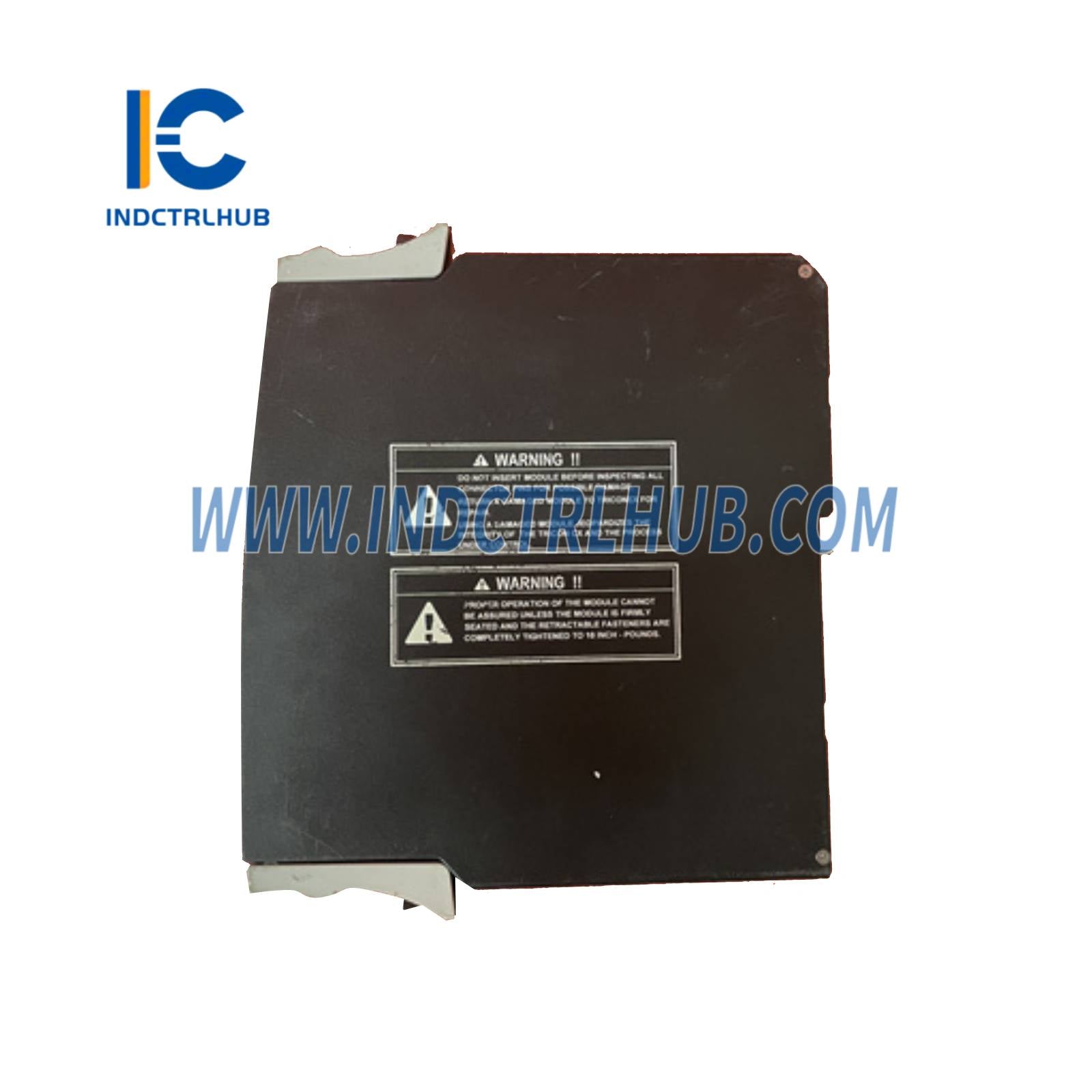

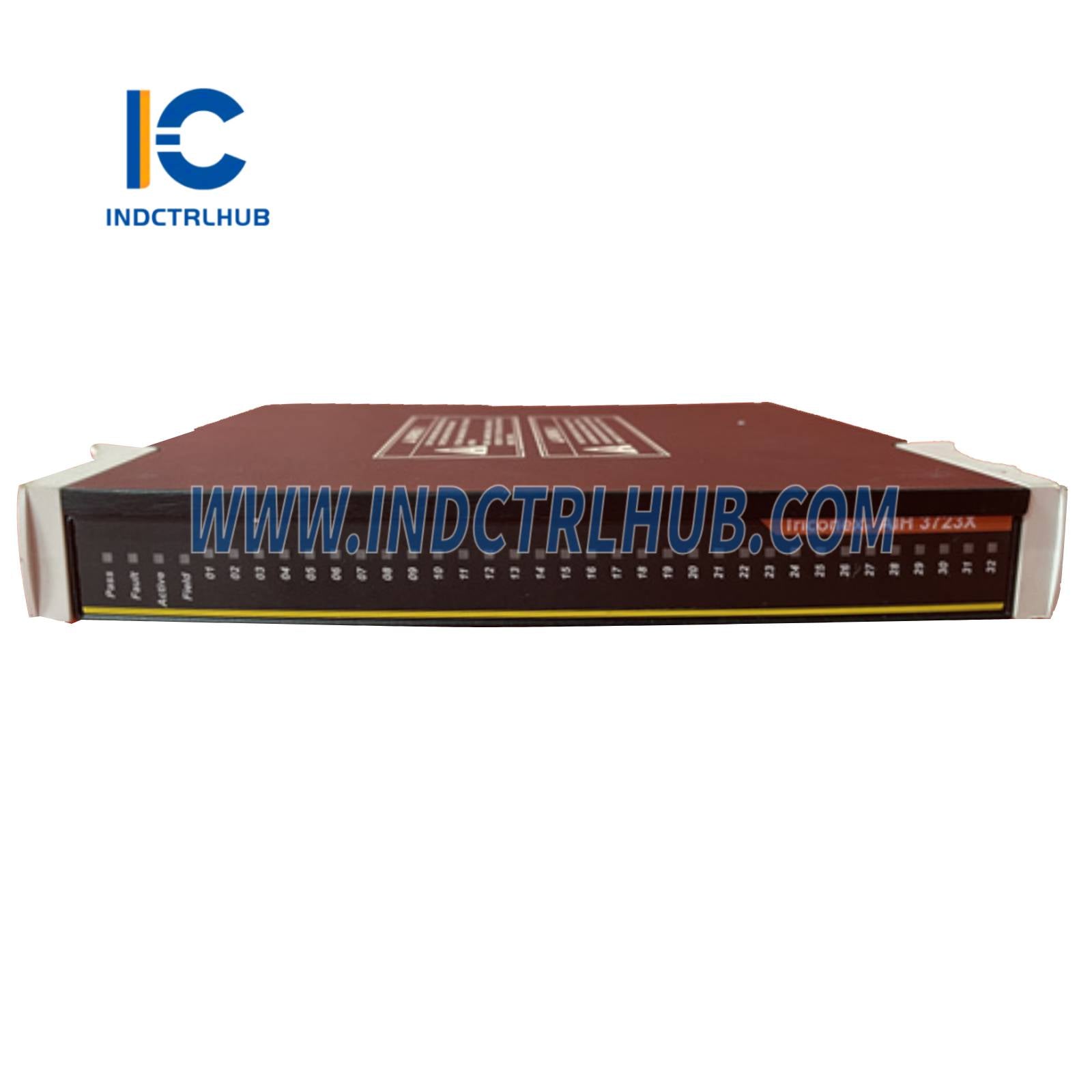

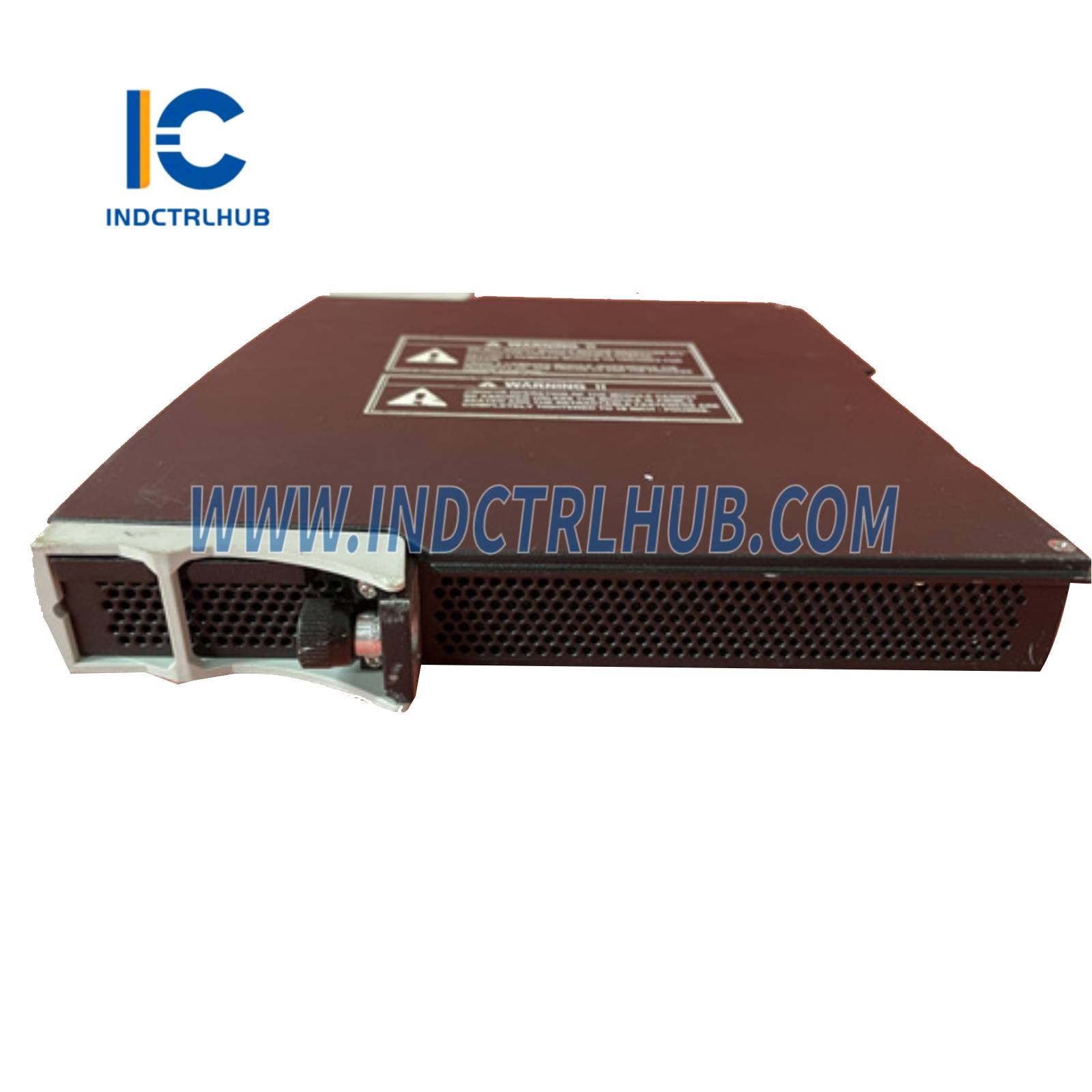

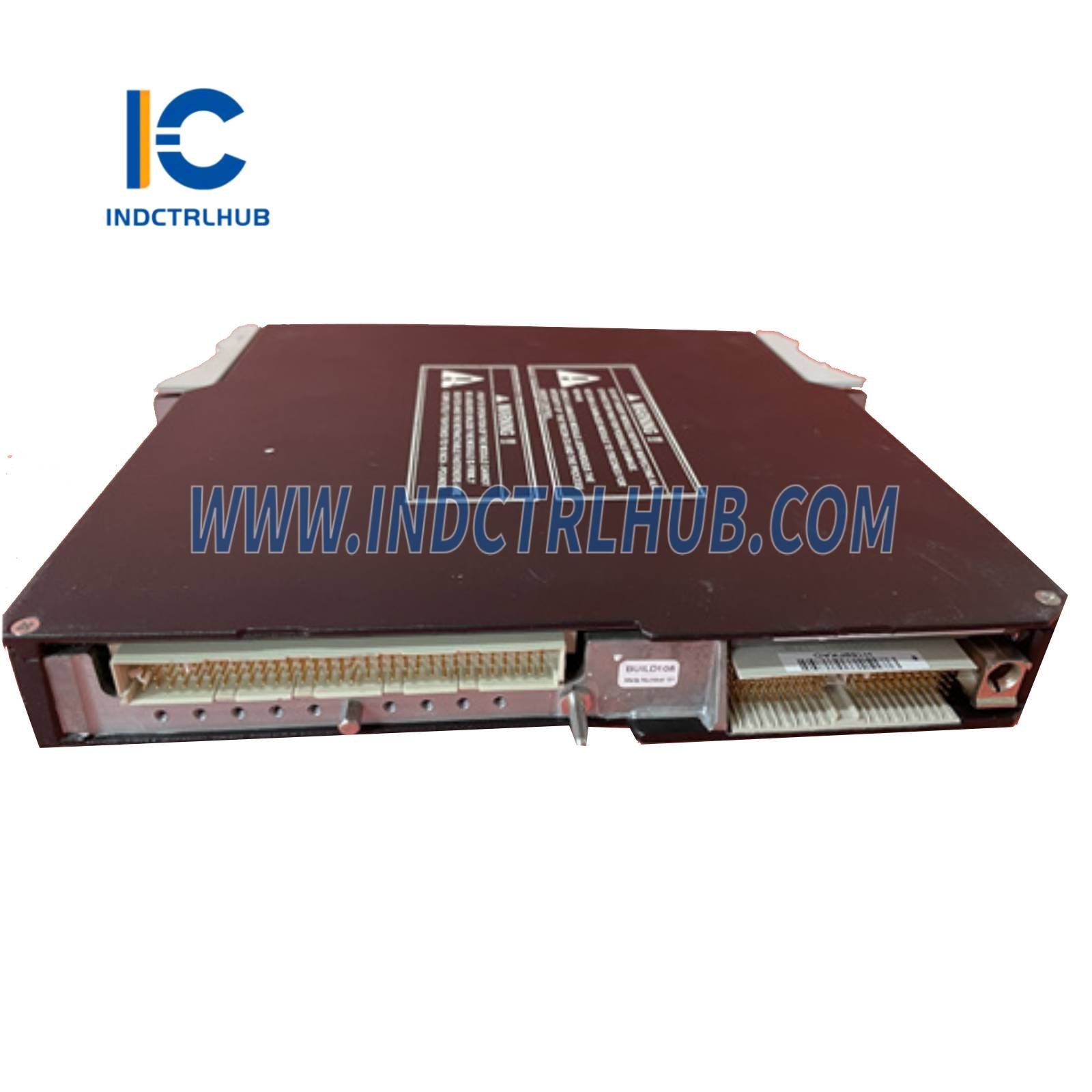

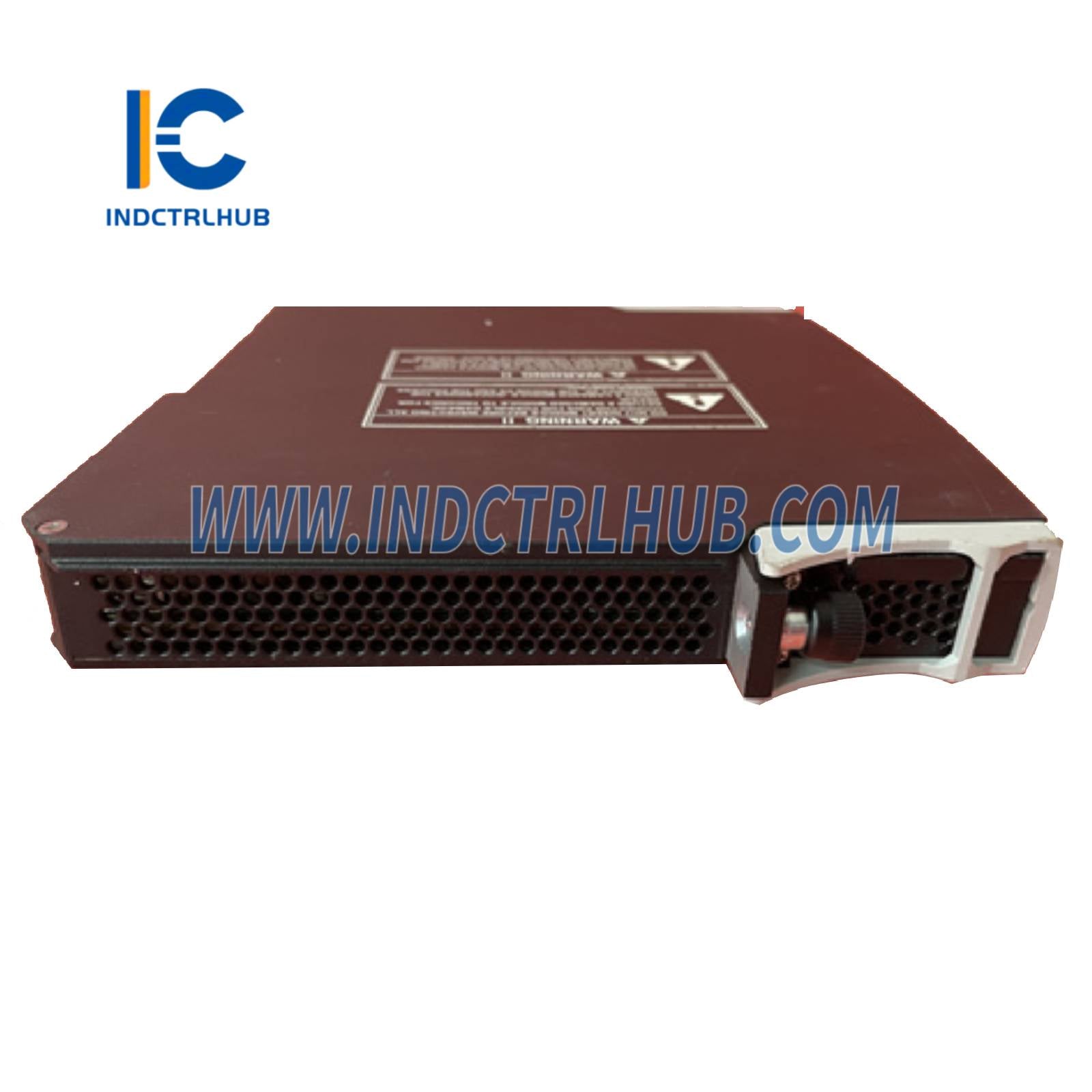

Triconex 3723X analogās ieejas modulis
- Ražotājs: Triconex (Schneider Electric)
- Sērija: Tricon
- Modelis/daļas numurs: 3723X
- Apraksts: Augstas blīvuma analogās ieejas modulis Tricon sistēmām
Pārskats
Triconex 3723X ir augstas blīvuma analogās ieejas modulis, kas paredzēts lietošanai Triconex Tricon drošības instrumentu sistēmās (SIS), kas ir daļa no Schneider Electric portfeļa. Tas apstrādā analogo ieejas signālu no lauka ierīcēm
Tehniskās specifikācijas
| Specifikācija | Detaļas |
|---|---|
| Modelis | 3723X |
| Sērija | Tricon |
| Tips | Augstas blīvuma analogās ieejas modulis |
| Funkcija | Apstrādā analogo ieejas signālu no lauka ierīcēm |
| Ieejas kanāli | 64, diferenciālie, līdzstrāvas savienoti |
| Ieejas signālu veidi | 0–5 VDC, 0–10 VDC, 4–20 mA (ar ārējiem rezistoriem) |
| Izšķirtspēja | 16 bitu |
| Precizitāte | ±0,15% no pilnā mēroga |
| Ieejas pretestība | >1 MΩ |
| Izolācija | 1 500 VDC (kanāls pret kanālu un kanāls pret aizmugures plati) |
| Kopējā režīma spriegums | ±10 V maksimāli |
| Diagnostikas indikatori | Moduļa statuss (IZIET, KĻŪDA, AKTĪVS) |
| Savienotāji | Prasa ārēju terminācijas paneli (piemēram, 3000580-110) ar termināļa blokiem |
| Saderīgie moduļi | Triconex terminācijas paneļi (piemēram, 3000580-110) |
| Saderība | Tricon sistēmas, integrējas ar Triconex galvenajiem procesoriem (piemēram, 3008) un TriStation 1131 programmatūru |
| Montāža | Ievietojams Tricon šasijā |
| Barošanas avots | Baro no Tricon šasijas aizmugures plates (parasti 24 VDC) |
| Enerģijas patēriņš | Aptuveni 7–10 W |
| Darbības temperatūra | -40°C līdz +70°C (-40°F līdz +158°F) |
| Uzglabāšanas temperatūra | -40°C līdz +85°C (-40°F līdz +185°F) |
| Relatīvais mitrums | 5% līdz 95% (bez kondensāta) |
| Vides aizsardzība | Paredzēts skarbiem rūpnieciskajiem apstākļiem; EMI/RFI aizsardzība |
| Izmēri | Aptuveni 49 x 45,3 x 6,8 cm (19,3 x 17,8 x 2,7 collas) |
| Svars | Aptuveni 2,6 kg (5,7 mārciņas) |
| Sertifikāti | TÜV sertificēts SIL 3 (IEC 61508), CE, UL, CSA, jūras sertifikāts, kodolenerģijas 1E sertifikāts |
| Rokasgrāmata | Tricon plānošanas un uzstādīšanas rokasgrāmata |
