Product Description
Vispārīga informācija
|
Lauks |
Detaļas |
|---|---|
|
Ražotājs |
Schneider Electric |
|
Modeļa/daļas numurs |

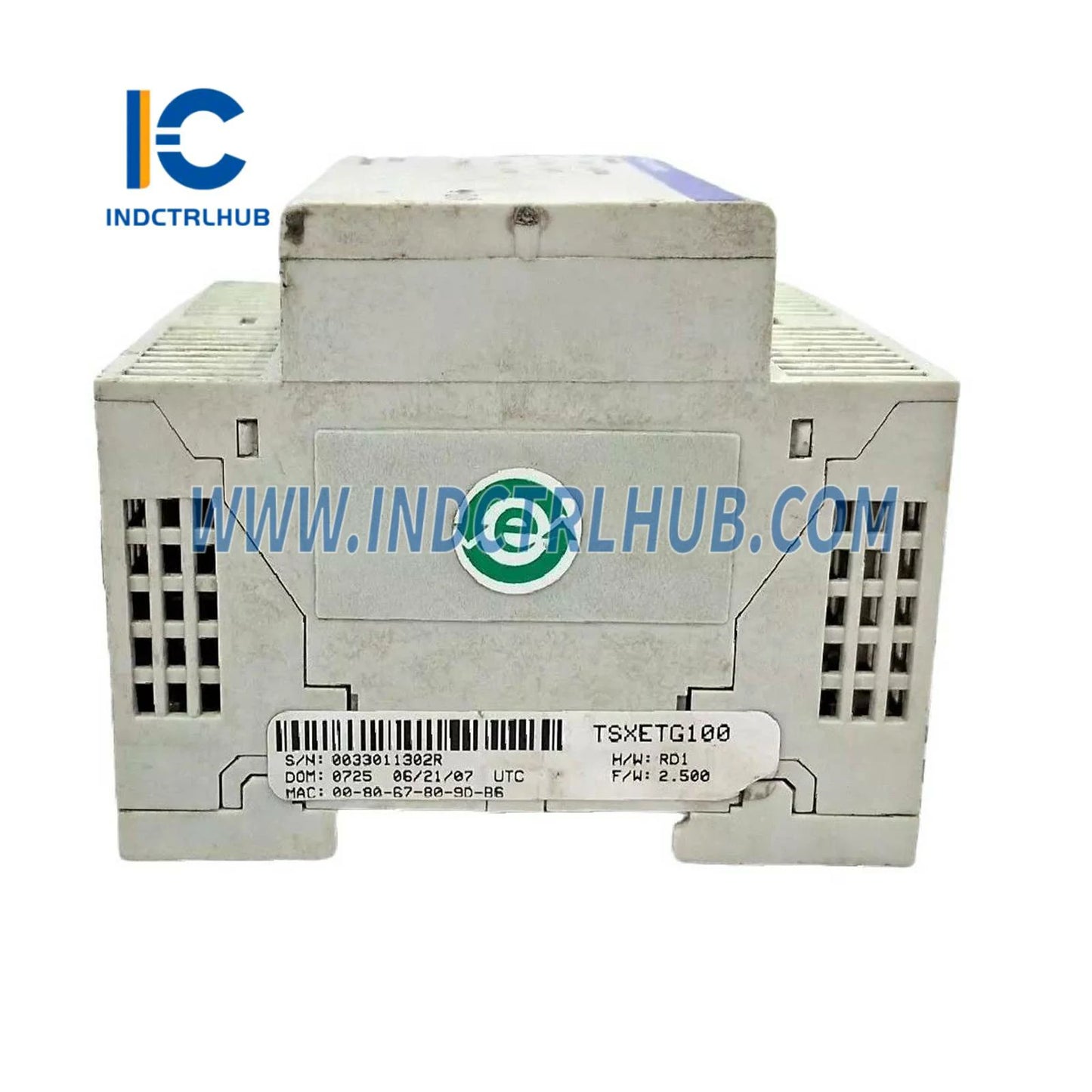

TSXETG100 |
|
Apraksts |
Ethernet Modbus vārteja/Maršrutētājs |
Galvenās specifikācijas
|
Specifikācija |
Detaļas |
|---|---|
|
Produktu klāsts |
ConneXium |
|
Produkta vai komponenta veids |
Ethernet Modbus vārteja/Maršrutētājs |
|
Produkta mērķis |
Visi produkti saderīgi ar Modbus standartu |
|
Koncepts |
Transparent Ready |
|
Tīmekļa serveris |
Klase B10 |
|
Nominālais barošanas spriegums [Us] |
24 V DC |
Papildu specifikācijas
|
Parametrs |
Detaļas |
|---|---|
|
Tīmekļa pakalpojumi |
Piekļuve pieslēgto produktu sarakstam, Modbus ierīču reģistru nolasīšana |
|
Iepriekš definētas tīmekļa lapas |
Diagnostika Ethernet un Modbus savienojumos |
|
Saziņas pakalpojumi |
Miniatūrs ugunsmūris (IP adreses filtrēšana, paroles aizsardzība) BOOTP protokols, FDR klients Lasīt/Rakstīt Modbus reģistrus pieslēgtajās ierīcēs SNMP aģents ierīces administrēšanai |
|
Barošanas ierīce |
PoE IEEE 802.3af |
|
Integrēta savienojuma veids |
Ethernet TCP/IP RJ45 10/100 Mbps (1 vītots pāris) |
|
Sērijas savienojums (termināļa bloks) |
Modbus RTU & ASCII RS485 (57,6 kbps) |
|
Sērijas savienojums (mikro slēdži) |
Modbus RTU & ASCII RS485 (57,6 kbps) |
|
Sērijas savienojums (RJ45) |
RS232 (38,4 kbps) |
|
Ierīču skaits (Modbus sērijas savienojums) |
≤ 32 |
|
Ethernet ports |
10BASE-T/100BASE-TX |
|
Montāžas atbalsts |
Simetriska DIN sliede |
|
Marķējums |
CE |
|
Vietējā signālizācija |
3 LED diodes (Sērijas savienojuma komunikācija: RS485, RX, TX) 4 LED diodes (Ethernet komunikācija: LK, RX, TX, 100) |
Fiziskās specifikācijas
|
Parametrs |
Detaļas |
|---|---|
|
Platums |
72 mm |
|
Augstums |
81 mm |
|
Dziļums |
76 mm |
Vides specifikācijas
|
Parametrs |
Detaļas |
|---|---|
|
Vides gaisa temperatūra (darbība) |
0…60 °C |
|
Relatīvais mitrums |
5…95% pie 40 °C (bez kondensāta) |
|
Aizsardzības IP pakāpe |
IP30 |
Sertifikāti un standarti
|
Standarts/sertifikācija |
Detaļas |
|---|---|
|
Standarti |
UL 508, EN 61000-4-2/3/4/5/6/8, EN 61000-6-2, EN 55022 FCC Class A, CSA C22.2 No 14-M91 |
|
Produkta sertifikāti |
UL, CUL |
