Product Description
Vispārīga informācija
|
Lauks |
Detaļas |
|---|---|
|
Ražotājs |
Schneider Electric |
|
Modelis/Daļas numurs |
BMECRA31210 |
|
Apraksts |

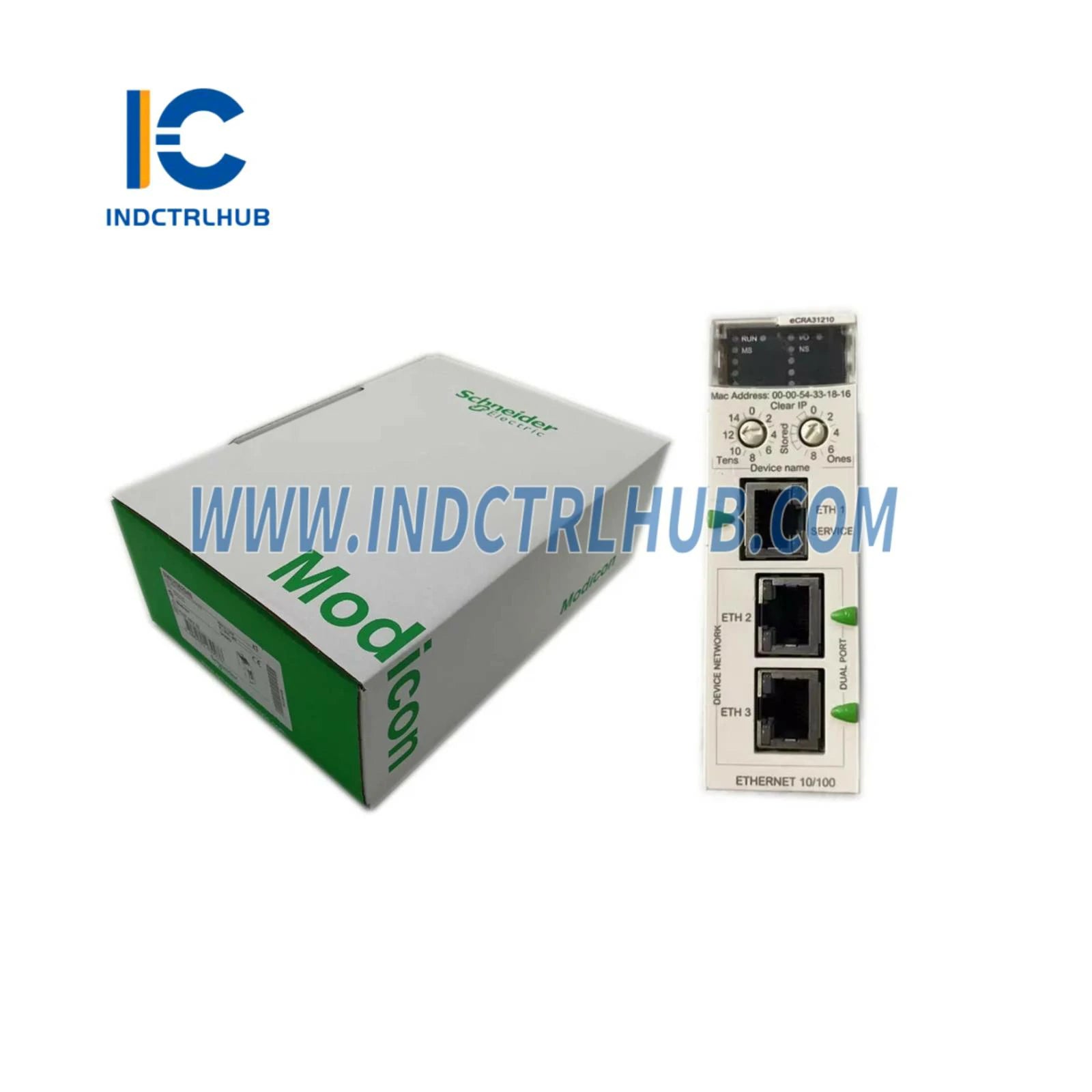

Modicon X80 EIO Drop adapteris ar Ethernet atpakaļējo plāksni |
|
Produkta veids |
I/O paplašinājuma modulis |
|
Klāsts |
Modicon X80 |
|
Saderība ar diapazonu |
Modicon M580 |
|
Ierīces pielietojums |
X80 Ethernet RIO Drop adapteris attālinātajiem I/O moduļiem |
Specifikācijas
Saziņa un tīkls
|
Funkcija |
Detaļas |
|---|---|
|
Lauka tips |
Bus X un Ethernet attālinātajā atpakaļējā plāksnē |
|
Portu skaits |
3 |
|
Savienojumu tipi |
1 ports (serviss/izplatīts), 2 porti (Ethernet RIO, RSTP) |
|
Protokols |
EtherNet/IP |
|
Tīkla tips |
IPv4 |
|
Pakalpojumi |
Ethernet/IP adapteris, RSTP, QoS, CIP, Modbus TCP (diagnostika), DHCP, TFTP, FTP, FDR, SNTP, SNMP |
|
Drošības funkcijas |
Portu ieslēgšana/izslēgšana, Syslog protokola atbalsts |
|
Savienotāja tips |
RJ45 (3x) |
|
Apmaiņas režīms |
Pus- / pilnduplekss, automātiskā saruna, auto MDIX |
|
Pārsūtīšanas ātrums |
10/100 Mbit/s |
|
Porta tips |
10/100BASE-TX Ethernet |
Funkcionalitāte
|
Atbalstītās funkcijas |
Detaļas |
|---|---|
|
Pieejamās funkcijas |
Konfigurācijas maiņa darbības laikā, sistēmas laika zīmogošana, porta spoguļošana, diagnostika (Device DDT) |
|
I/O saderība |
Diskrēts: 0–1024 kanāli, analogs: 0–256 kanāli |
|
Atbalstītie moduļi |
Skaitītājs, laika zīmogošana, SSI enkoders, kustība, frekvences ieeja, AS-Interface, seriālā saite, optiskā pārveidotājs, HART, svaru mērīšana, CANopen (atsevišķs CPU), PROFIBUS (atsevišķs CPU), Ethernet slēdzis |
Elektriskā
|
Funkcija |
Detaļas |
|---|---|
|
Ieejas spriegums |
3.3 V DC |
|
Strāvas patēriņš |
1800 mA |
Vides specifikācijas
|
Parametrs |
Vērtība |
|---|---|
|
Darba temperatūra |
0…60 °C |
|
Uzglabāšanas temperatūra |
-40…85 °C |
|
Relatīvais mitrums |
95% max (bez kondensāta) |
|
Darbības augstums |
≤ 2000 m |
|
Transporta augstums |
≤ 3000 m |
|
IP aizsardzības pakāpe |
IP20 |
|
Vides raksturojums |
Standarta vide |
Fiziskās specifikācijas
|
Parametrs |
Vērtība |
|---|---|
|
Montāžas režīms |
Stiprināms uz plaukta |
|
Stiprināšanas veids |
Ar skrūvēm |
|
Izmēri (P x A x D) |
32 x 100 x 87.5 mm |
|
Neto svars |
0.225 kg |
Atbilstība un sertifikācija
|
Direktīva/Standarts |
Detaļas |
|---|---|
|
Direktīvas |
2014/35/ES (Zema sprieguma), 2014/30/ES (EMC) |
|
Sertifikāti |
CE, UL, CSA, RCM, EAC, Merchant Navy |
|
Standarti |
IEC 61131-2, IEC 61010-2-201, UL/CSA ekvivalenti, IACS E10, IEC 61000-6-5, IEC 61850-3 |
Iepakojuma informācija
|
Iepakojuma veids |
Vienības |
Izmēri (cm) |
Svars |
|---|---|---|---|
|
PCE (Primary) |
1 |
12.0 x 11.2 x 5.5 |
259 g |
|
S02 (Secondary) |
15 |
40.0 x 30.0 x 15.0 |
4.246 kg |
