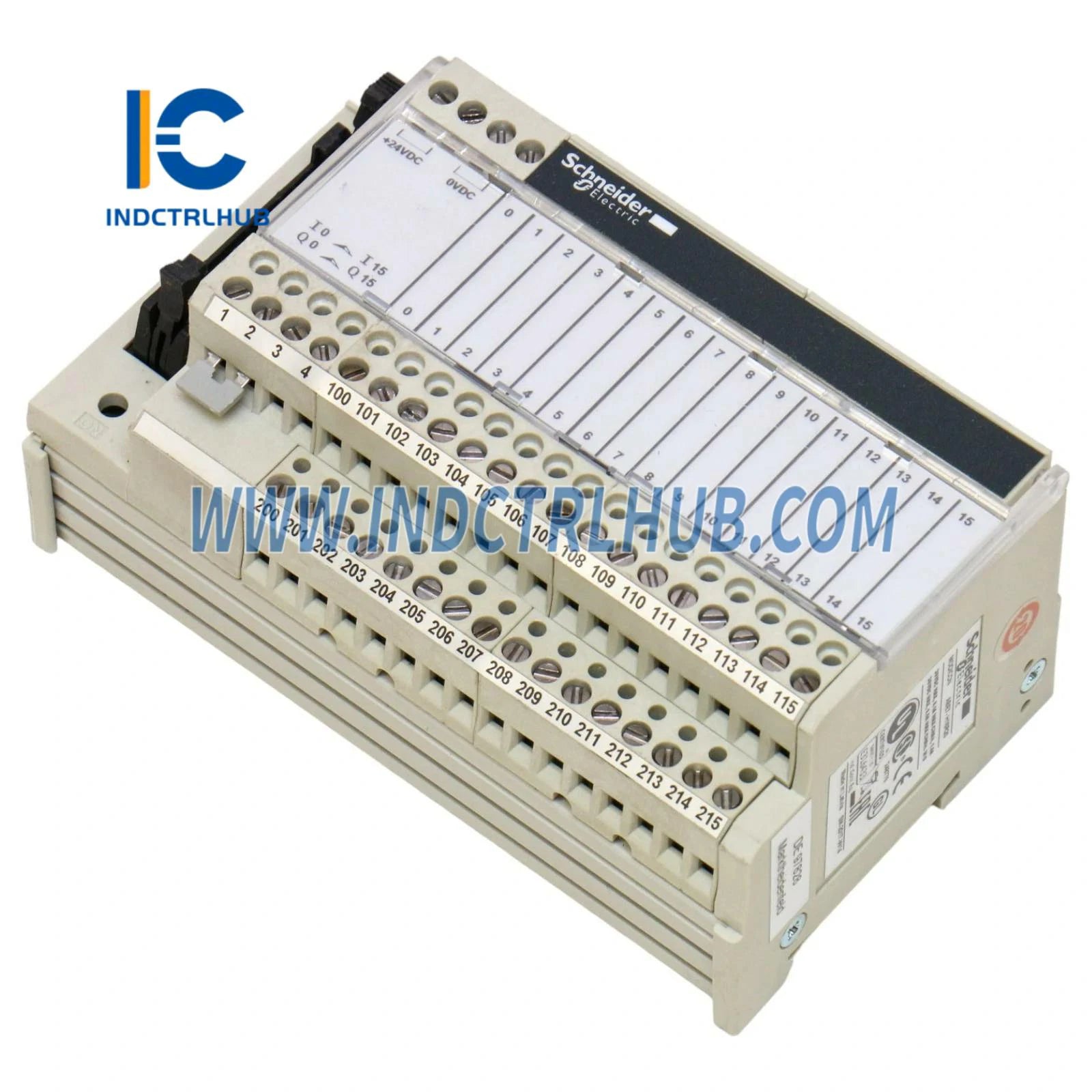

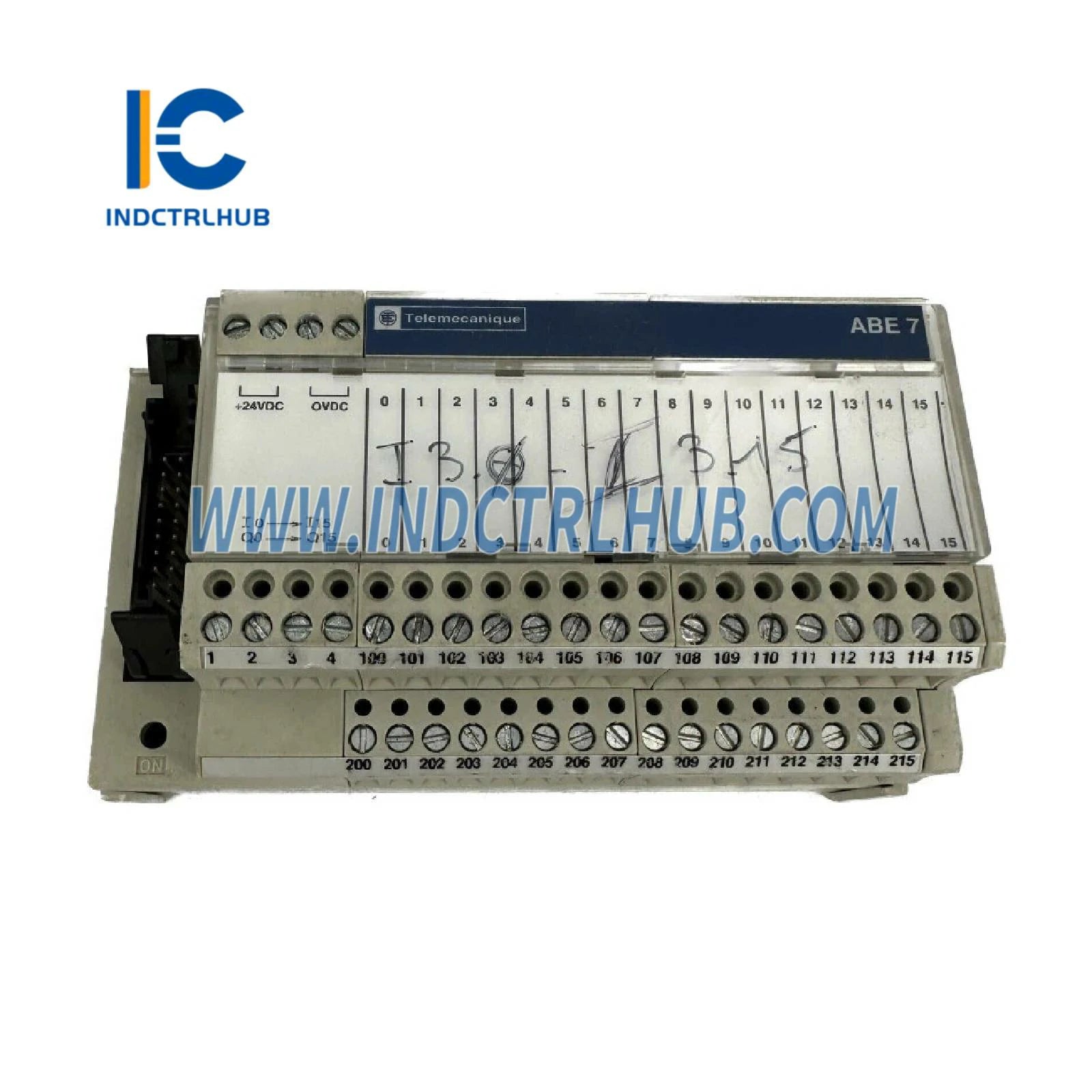

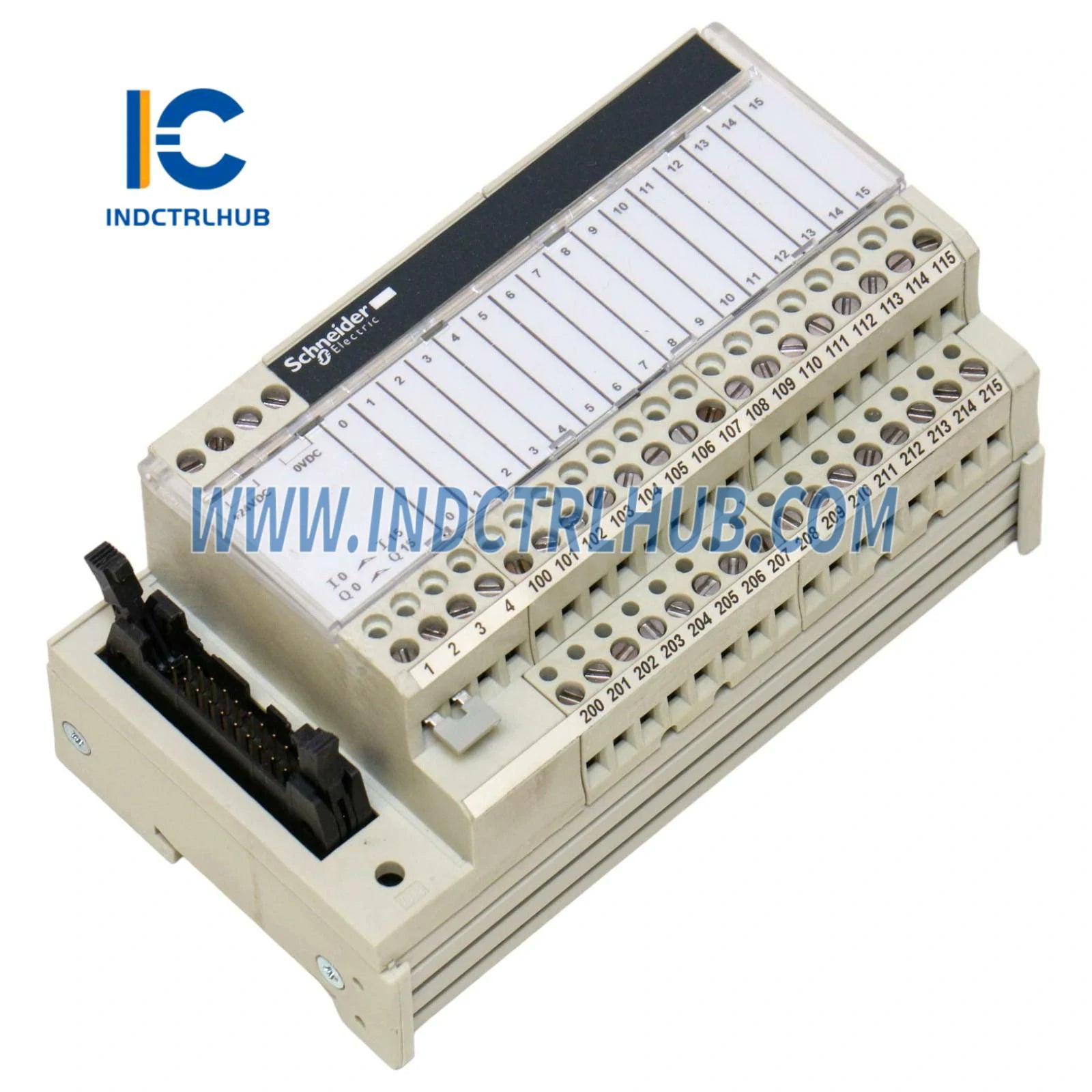

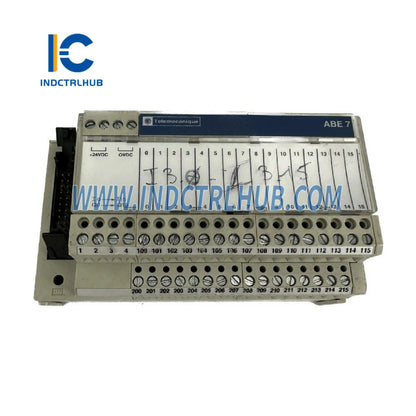

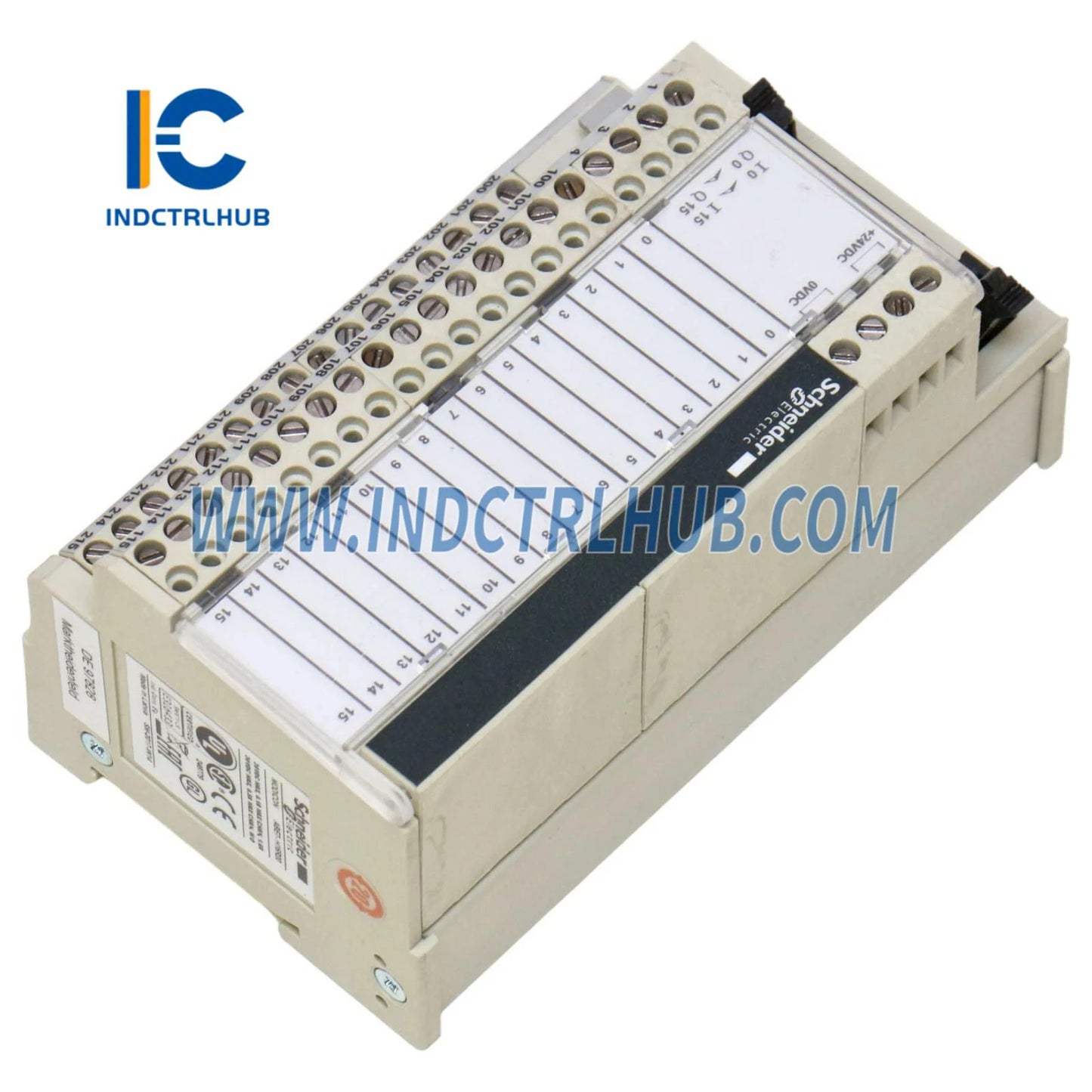

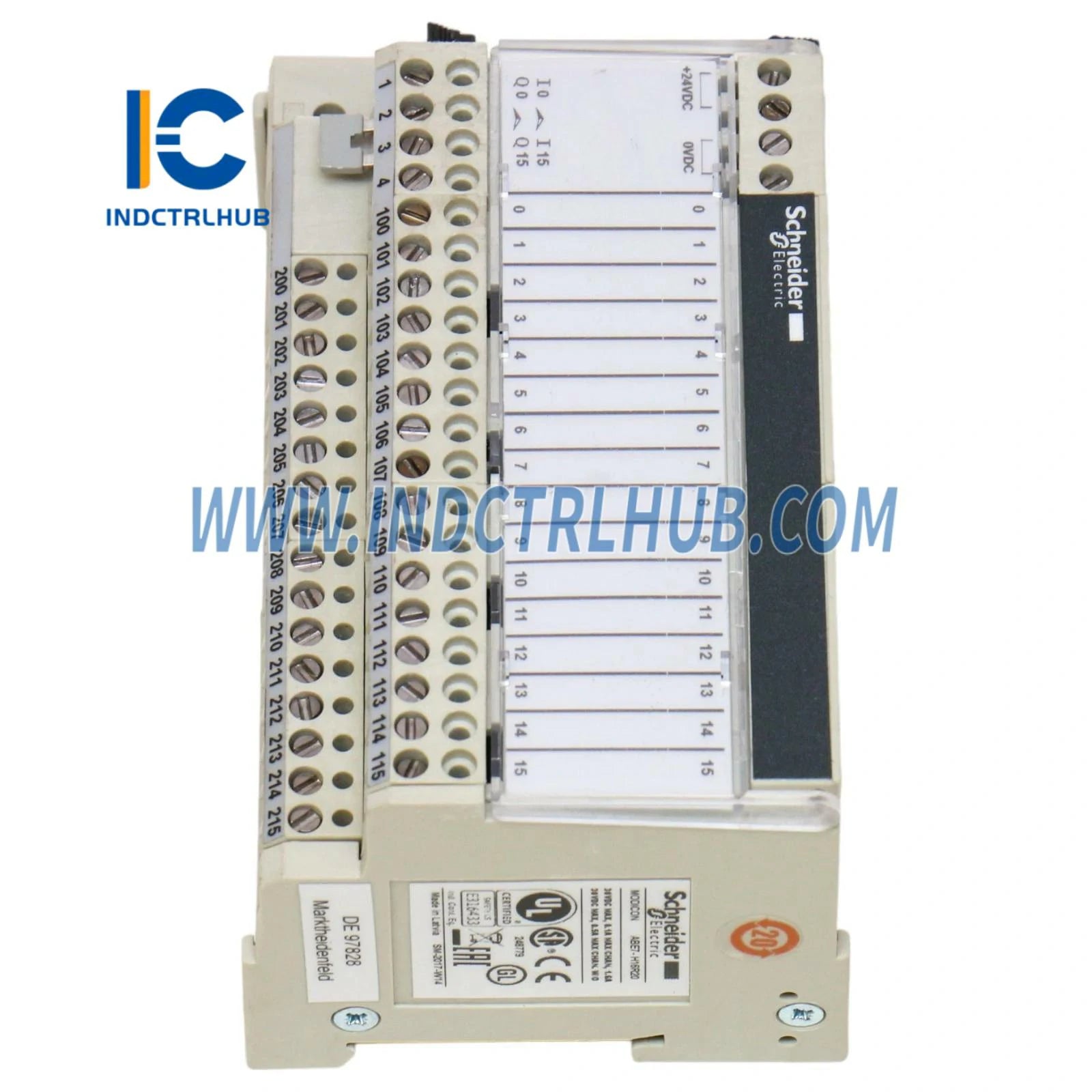

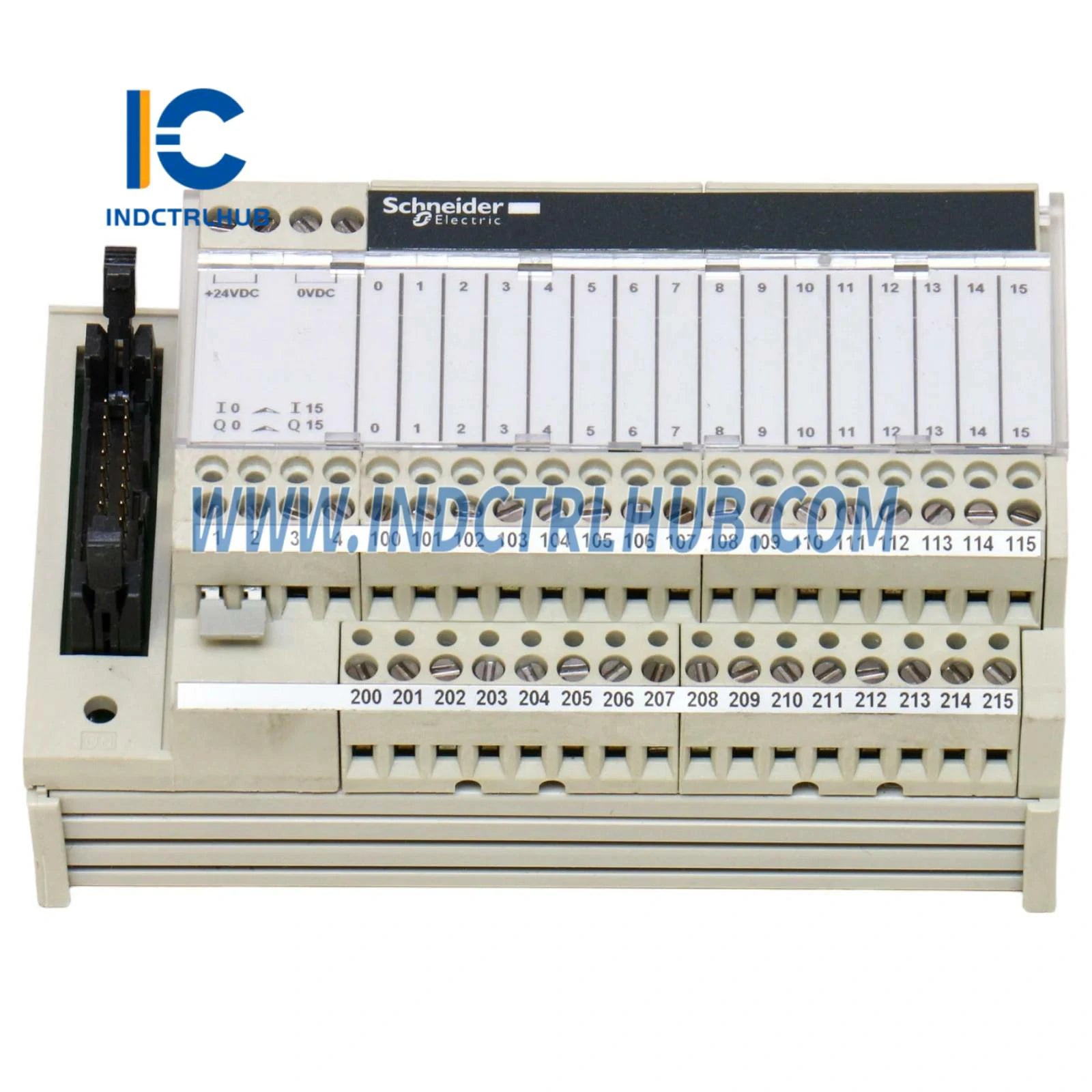

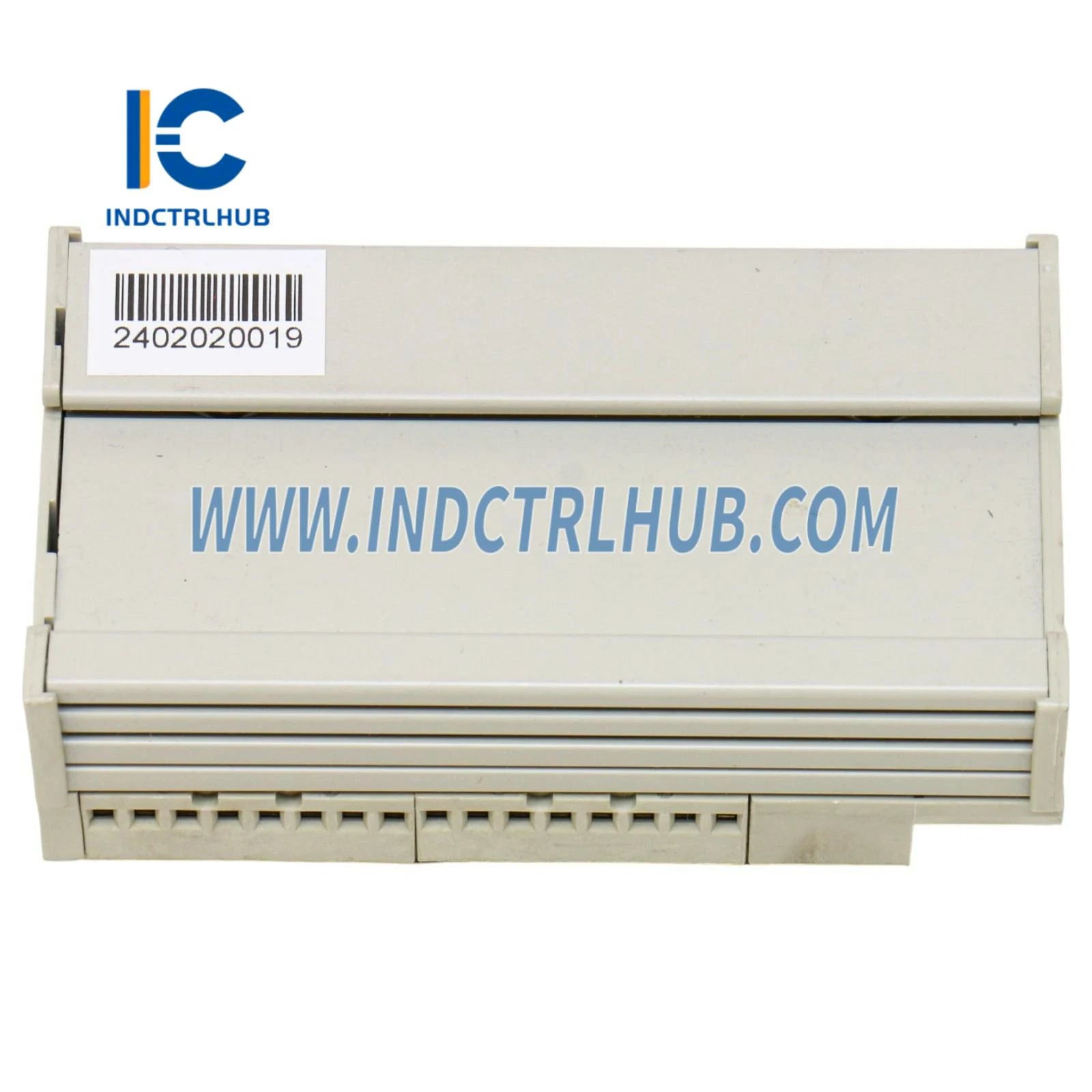

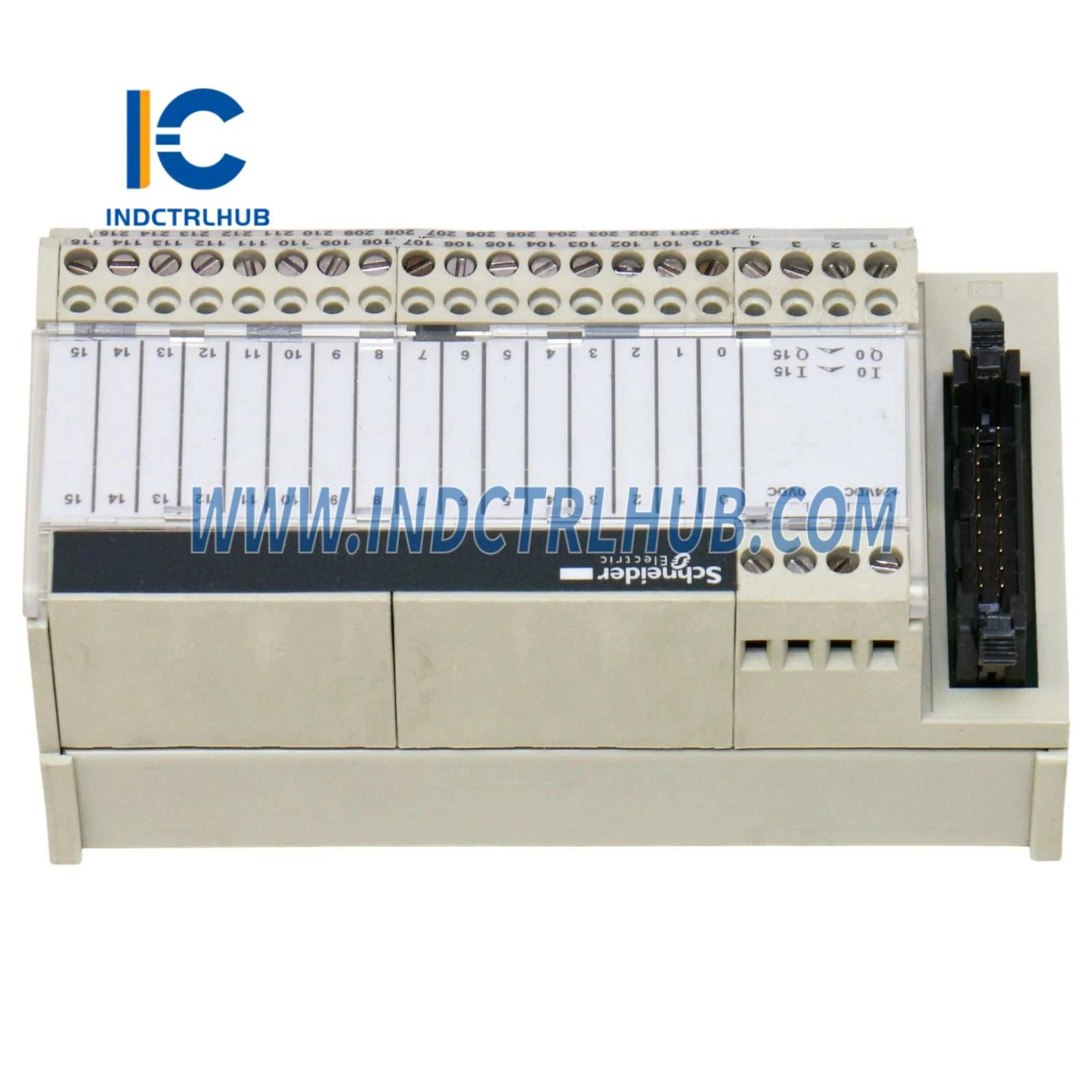

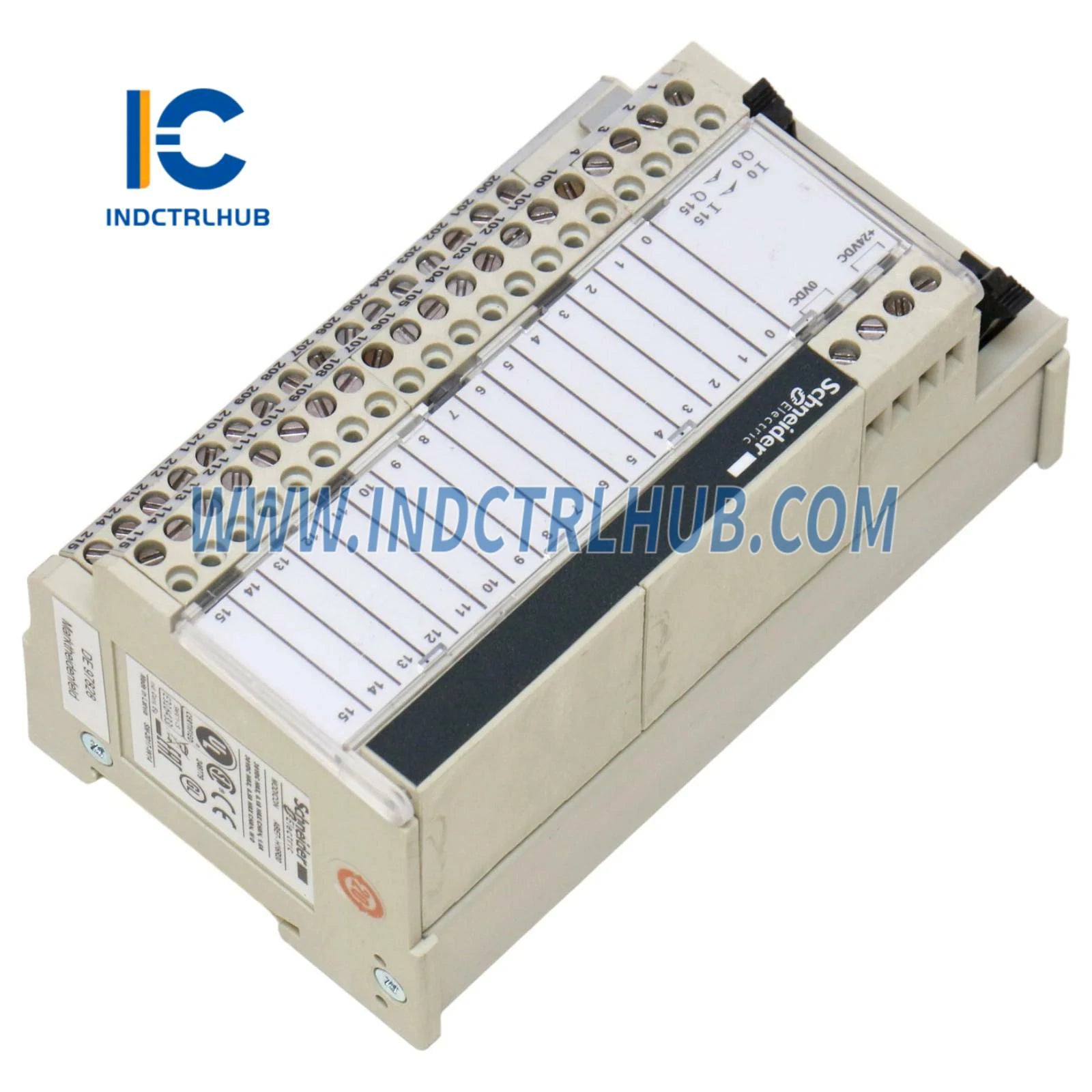

Schneider ABE7H16R20 pasīvā diskrētā I/O apakšbāze
Schneider ABE7H16R20 pasīvā diskrētā I/O apakšbāze
Manufacturer: Schneider
Product No.: ABE7H16R20
Condition:1000 noliktavā
Product Type: Pasīvā diskrētā I/O apakšbāze
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- Atbalsts 24/7
- 30 dienu atgriešana
- Ātra piegāde
_
Vispārīga informācija
|
Lauks |
Apraksts |
|---|---|
|
Ražotājs |
Schneider Electric |
|
Modelis/Daļas numurs |
ABE7H16R20 |
|
Sērija/Diapazons |
Modicon ABE7 |
|
Produkta veids |
Pasīvā diskrētā I/O apakšbāze |
|
Apraksts |
Pasīvā savienojuma apakšbāze ABE7 _ 16 ieejas vai izejas |
_
_
Tehniskā informācija
|
Specifikācija |
Detaļas |
|---|---|
|
Apakšbāzes veids |
I/O apakšbāze |
|
Nominālais barošanas spriegums [Us] |
19_30 V DC (IEC 61131-2) |
|
Kanālu skaits |
16 |
|
Termināli uz kanālu |
2 |
|
Barošanas sprieguma veids |
DC |
|
Polarizācijas sadalījums |
0 V vai 24 V |
|
Horizontālo rindu skaits |
2 |
|
Statusa LED indikatori |
1 LED (Zaļš) _ barošana IESLĒGTA |
|
Īssavienojuma aizsardzība |
2 A iekšējais drošinātājs, 5 _ 20 mm, ātras darbības (PLC galā) |
|
Savienotāju veidi |
SUB-D 15, SUB-D 9, HE-10 |
|
Tapu skaits |
20 tapu |
|
Stiprināšanas veids |
Skavas 35 mm DIN sliedei vai skrūves ar plāksni un stiprinājumu komplektu |
|
Maksimālā barošanas strāva |
1.8 A |
|
Strāva uz kanālu |
0.5 A |
|
Maksimālais strāvas stiprums uz izejas kopīgo vadu |
1.8 A |
|
Sprieguma kritums (drošinātājs) |
0.3 V |
|
Nominālais izolācijas spriegums [Ui] |
2000 V |
|
Uzstādīšanas kategorija |
II (IEC 60664-1) |
|
Saspriegošanas griezes moments |
0.6 N·m (5.3 lbf·in) priekš _3.5 mm plakana skrūvgrieža |
_
_
Savienojumi - termināļi
|
Vadītāja tips |
Termināļa diapazons |
|---|---|
|
Elastīgs ar kabeļa galu |
1 _ 0.09_1 _ 1.5 mm² (AWG 28_16) |
|
Ciets |
1 _ 0.14_1 _ 2.5 mm² (AWG 26_12) |
|
Elastīgs bez kabeļa gala |
1 _ 0.14_1 _ 2.5 mm² (AWG 26_14) |
|
Elastīgs ar kabeļa galu (2 vadi) |
2 _ 0.09_2 _ 0.75 mm² (AWG 28_20) |
|
Ciets (2 vadi) |
2 _ 0.2_2 _ 2.5 mm² (AWG 24_14) |
_
_
Vides specifikācijas
|
Specifikācija |
Vērtība |
|---|---|
|
IP aizsardzības pakāpe |
IP2X (IEC 60529) |
|
Pretestība triecieniem |
15 gn 11 ms laikā (IEC 60068-2-27) |
|
Vibrācijas pretestība |
2 gn (10_150 Hz) (IEC 60068-2-6) |
|
ESD aizsardzība |
4 kV (kontakts), 8 kV (gaiss) (IEC 61000-4-2 līmenis 3) |
|
Starojuma lauku pretestība |
10 V/m, 26 MHz līdz 1 GHz (IEC 61000-4-3 līmenis 3) |
|
Ātru pāreju pretestība |
2 kV (IEC 61000-4-4 līmenis 3) |
|
Spīduma vada pretestība |
750 °C (1382 °F) (IEC 60695-2-11) |
|
Darba temperatūra |
-5_60 °C (23_140 °F) |
|
Uzglabāšanas temperatūra |
-40_80 °C (-40_176 °F) |
|
Piesārņojuma pakāpe |
2 (IEC 60664-1) |
_
_
Fiziskās specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
Platums |
125 mm (4.9 in) |
|
Neto svars |
0.3 kg (0.7 lb US) |
_
_

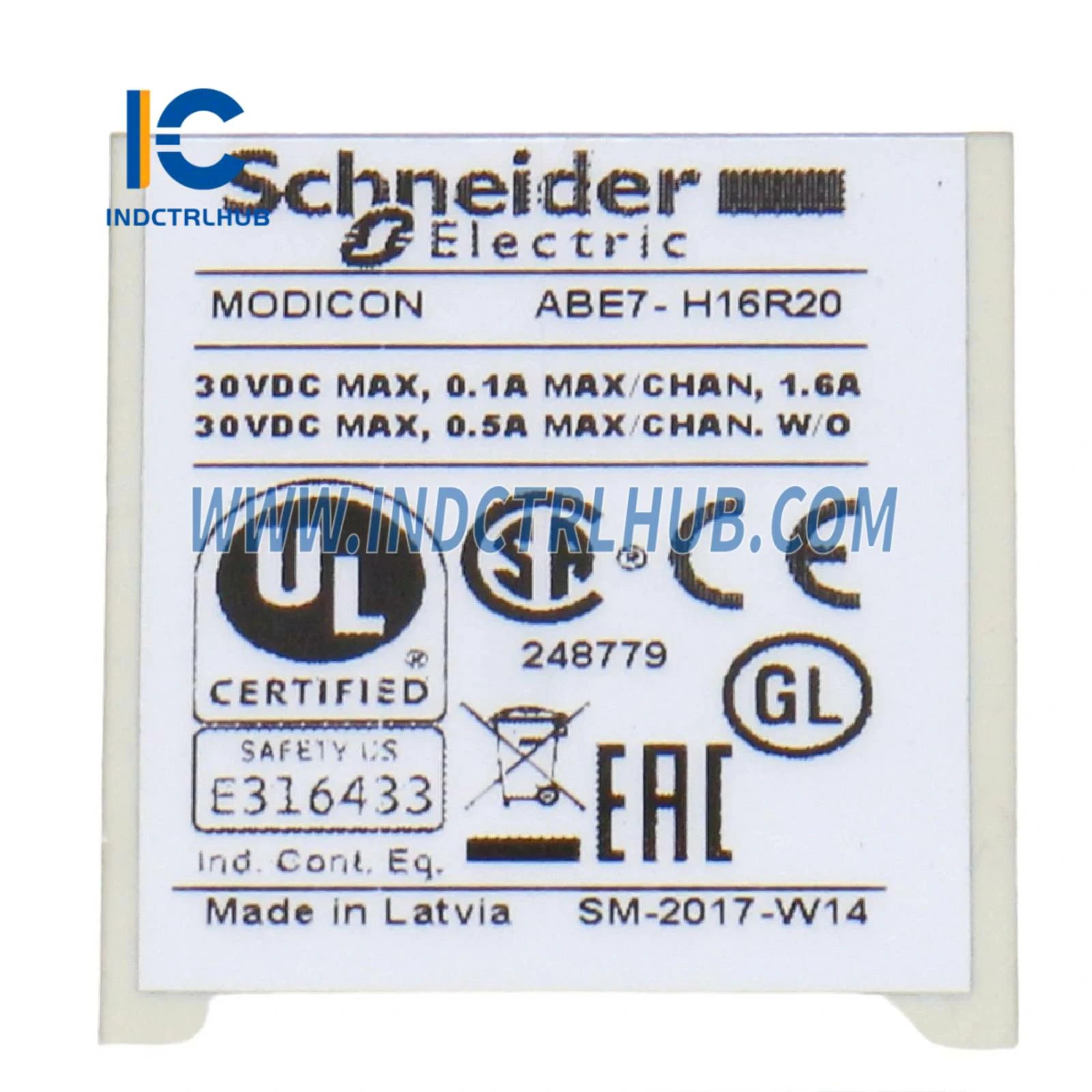

Sertifikāti un atbilstība
_
-
CSA
-
UL
-
GL
-
DNV
-
EAC
_
_
Pasūtījuma informācija
|
Lauks |
Detaļa |
|---|---|
|
Kategorija |
US10CP222375 |
|
Atlaides grafiks |
0CP2 |
|
GTIN |
3389110544954 |
|
Atgriežamība |
Jā |
|
Izcelsmes valsts |
Amerikas Savienotās Valstis |
_
