Product Description
Vispārīga informācija
|
Lauks |
Detaļas |
|---|---|
|
Ražotājs |
Schneider Electric |
|
Modeļa/daļas numurs |

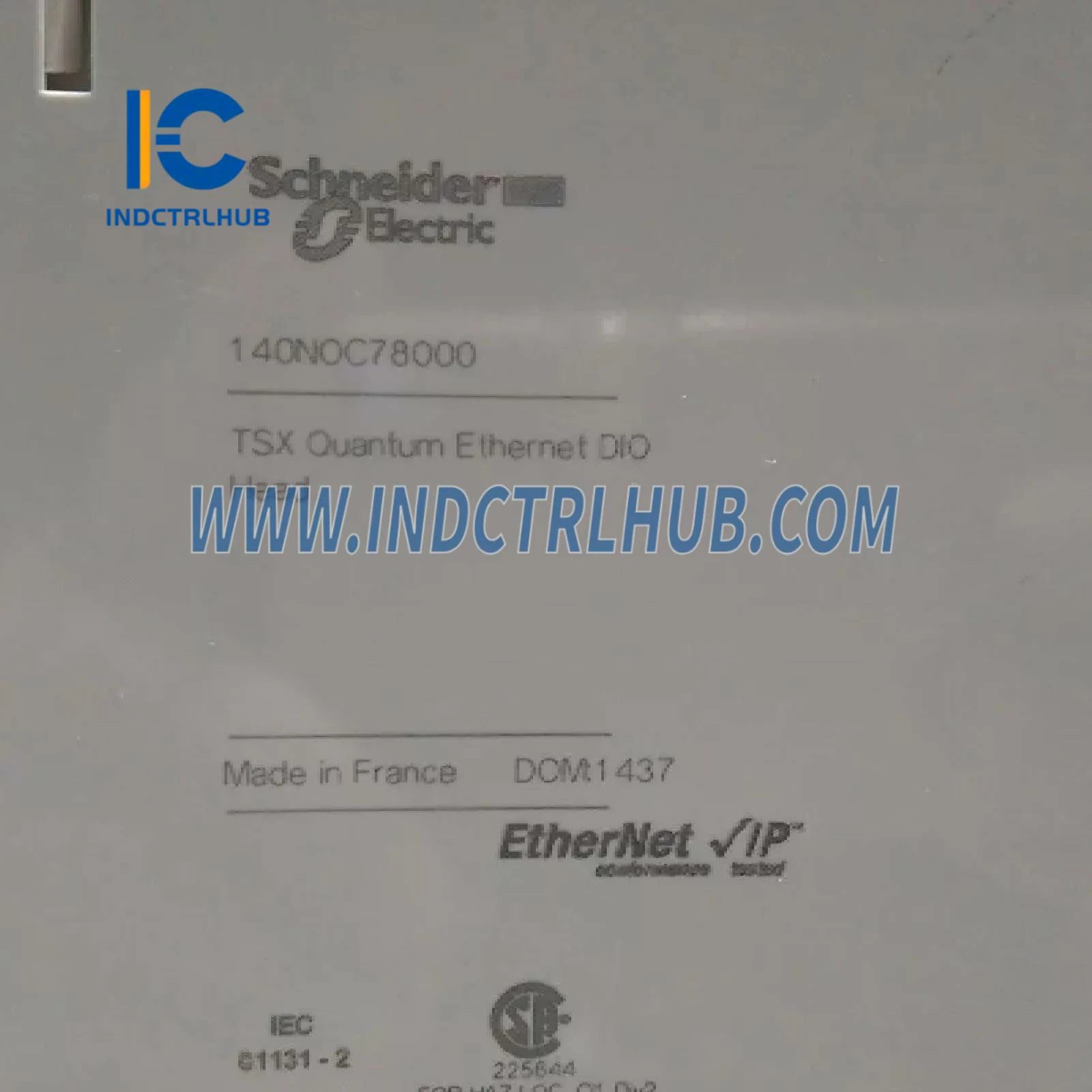

140NOC78000 |
|
Apraksts |

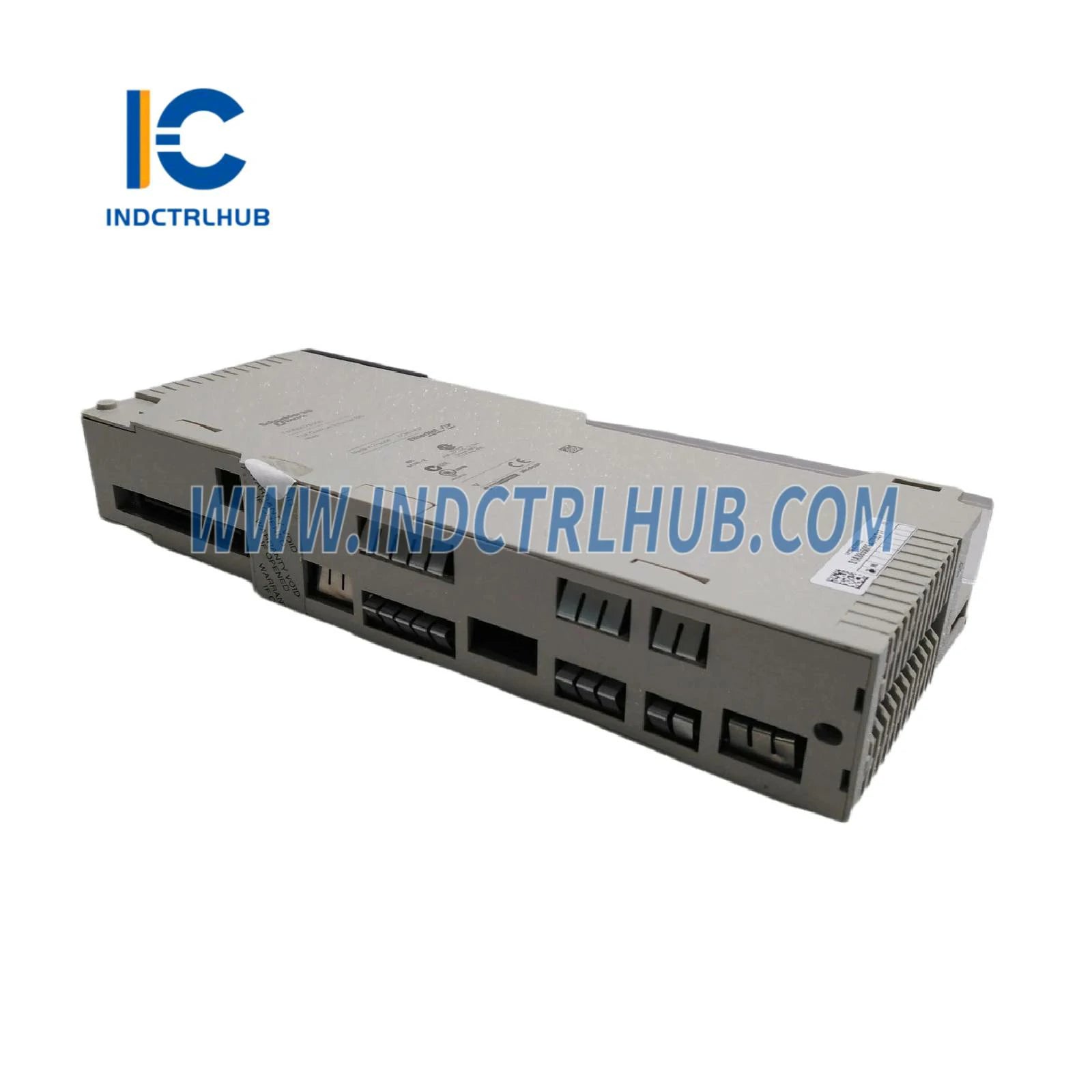

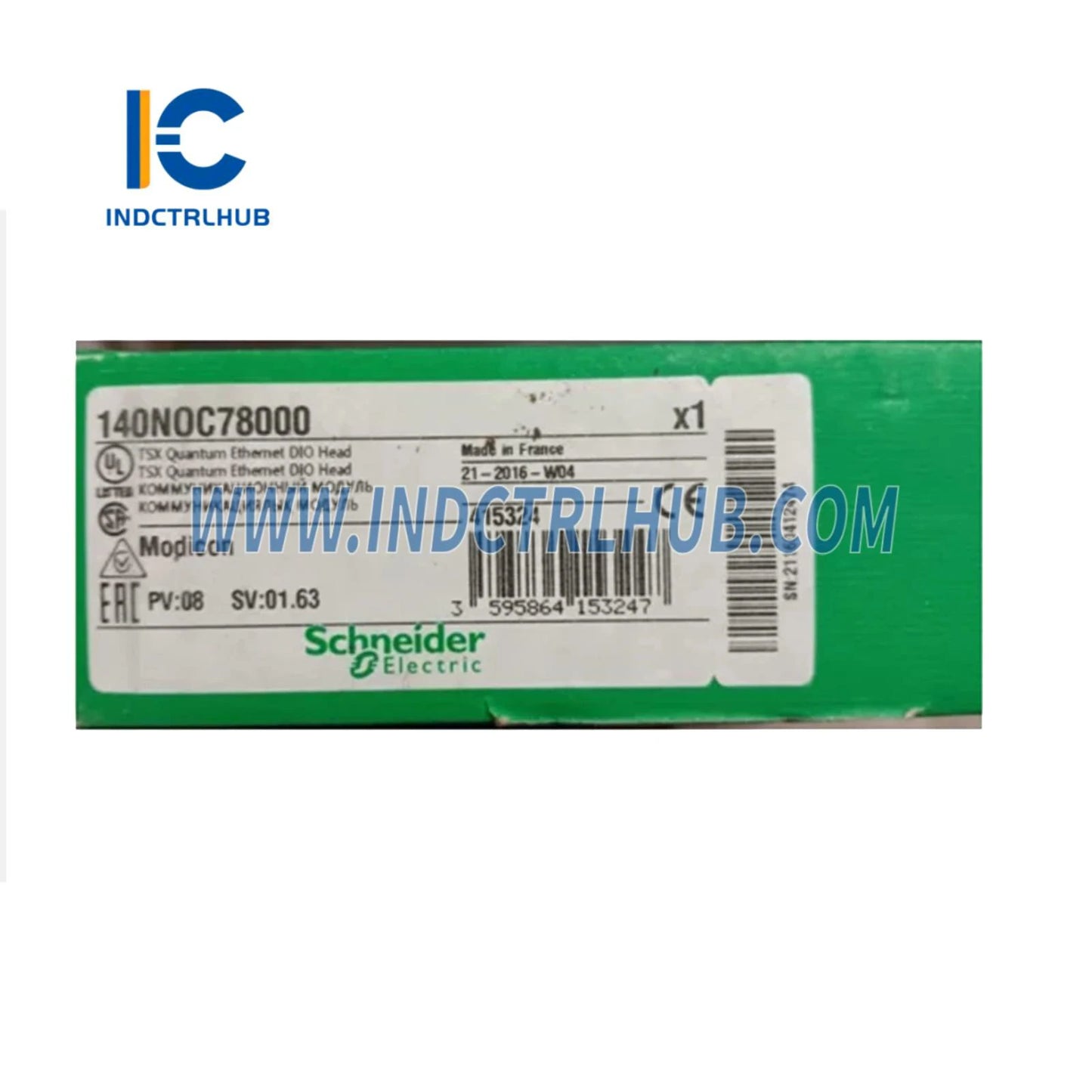

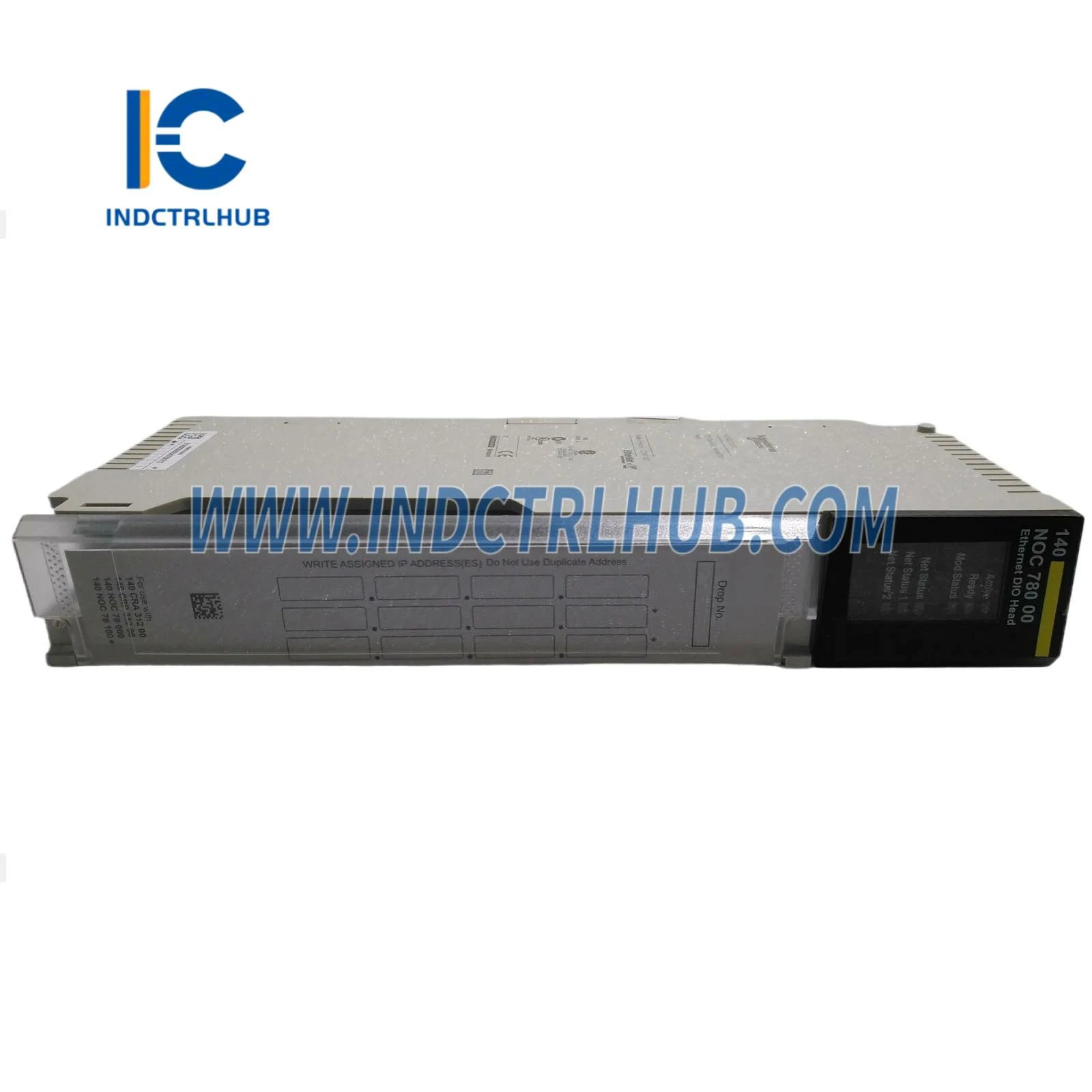

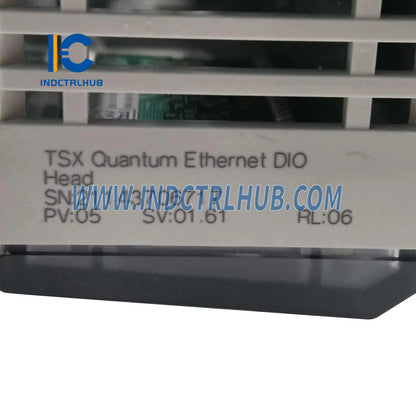

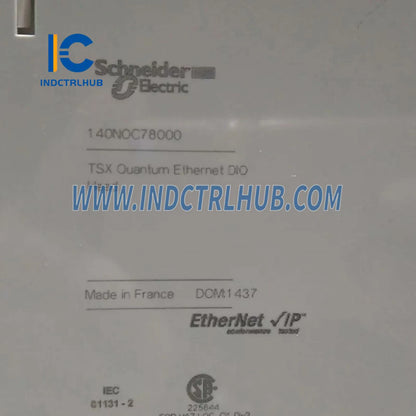

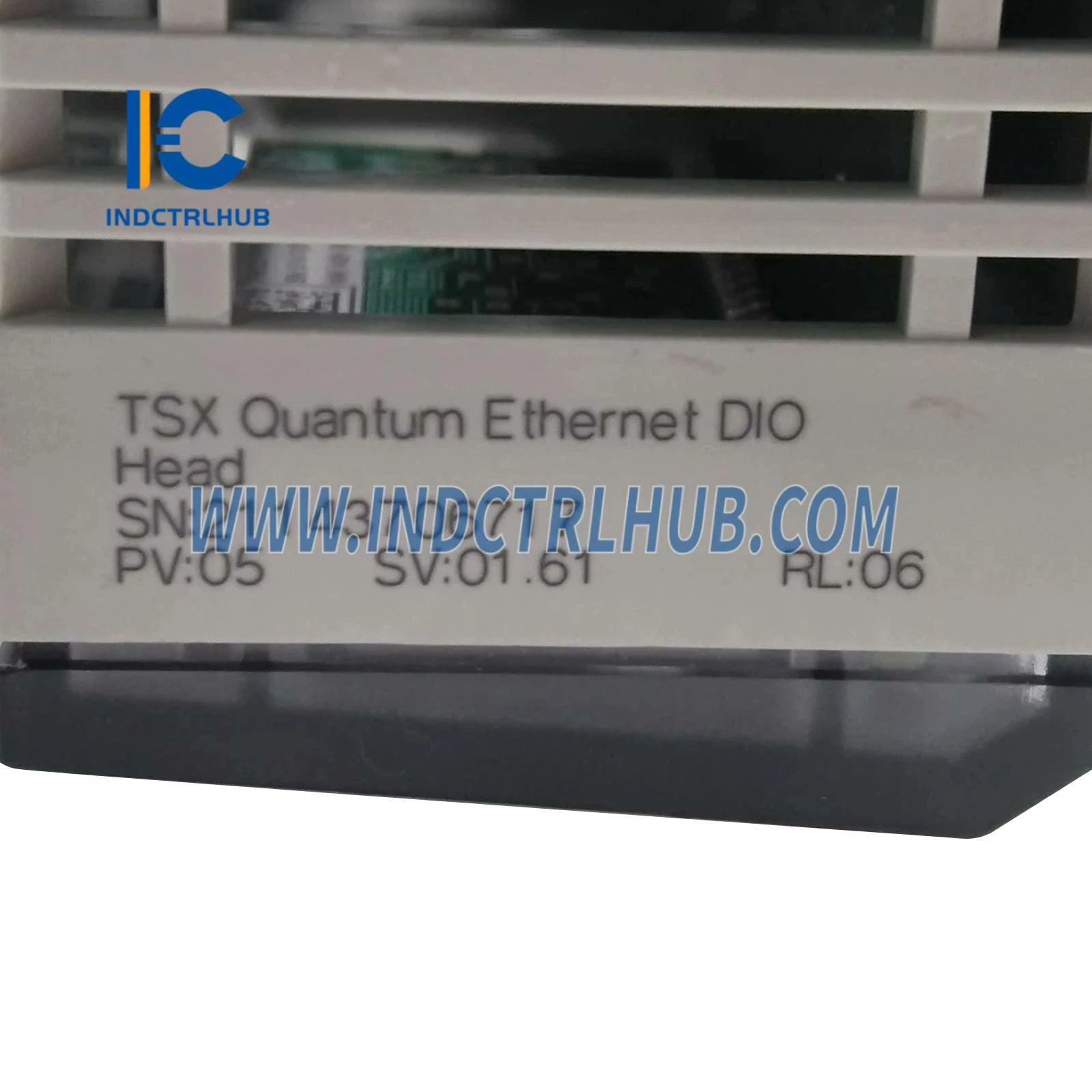

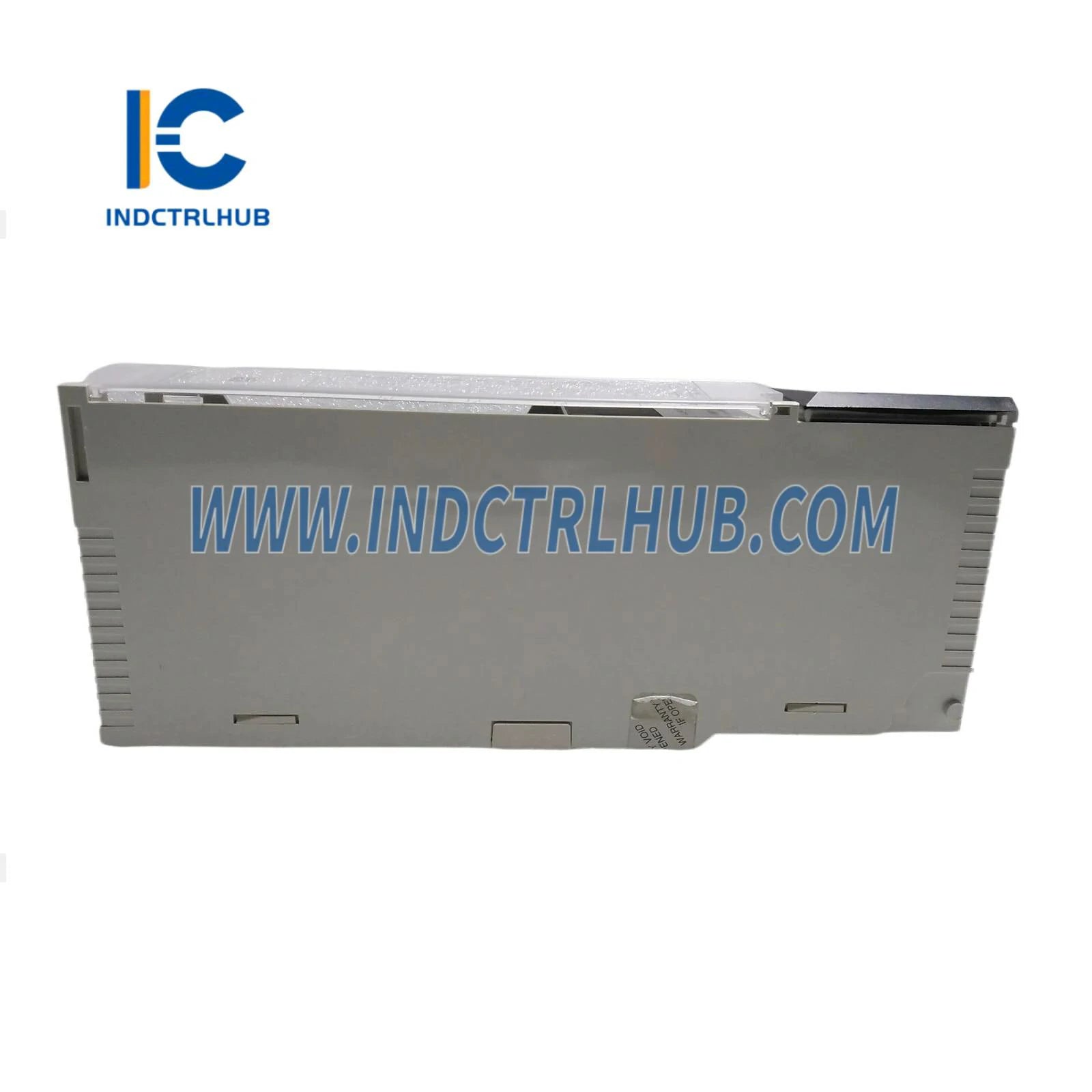

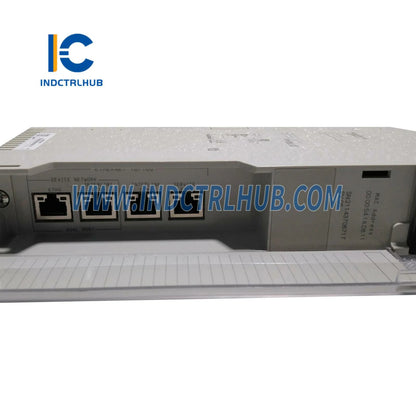

Ethernet I/O galvenais modulis, Modicon Quantum, Modbus TCP, EtherNet/IP, 10/100 Mbit/s |
|
Produktu klāsts |
Modicon Quantum automatizācijas platforma |
|
Produkta veids |
Ethernet I/O galvenais modulis |
Tehniskā informācija
|
Specifikācija |
Detaļas |
|---|---|
|
Produkta saderība |
140CPU6xxxx sērija |
|
Saziņas protokoli |
Modbus TCP, EtherNet/IP |
|
Apmaiņas režīms |
Pilna duplekss |
|
Maksimālais savienojumu skaits |
128 |
|
Pārsūtīšanas ātrums |
10/100 Mbit/s |
|
Redundance |
Jā – karstā rezerves arhitektūra |
|
Topoloģija |
Rezervēts gredzens, Daisy ķēdes cilpa |
|
Tīmekļa serveris |
Iebūvēts |
|
Saziņas pakalpojumi |
NTP laika sinhronizācija Iebūvēts 4 portu slēdzis CIP tiešā ziņojumapmaiņa (klients) FDR serveris CIP netiešā ziņojumapmaiņa (I/O) SNMP aģents Ierīces tipa pārvaldnieks (DTM) DHCP/BootP serveris |
|
Ethernet pakalpojumi |
Ātrā pārklājuma koku protokols (RSTP) |
|
Pārvades vide |
Pītā pāra |
|

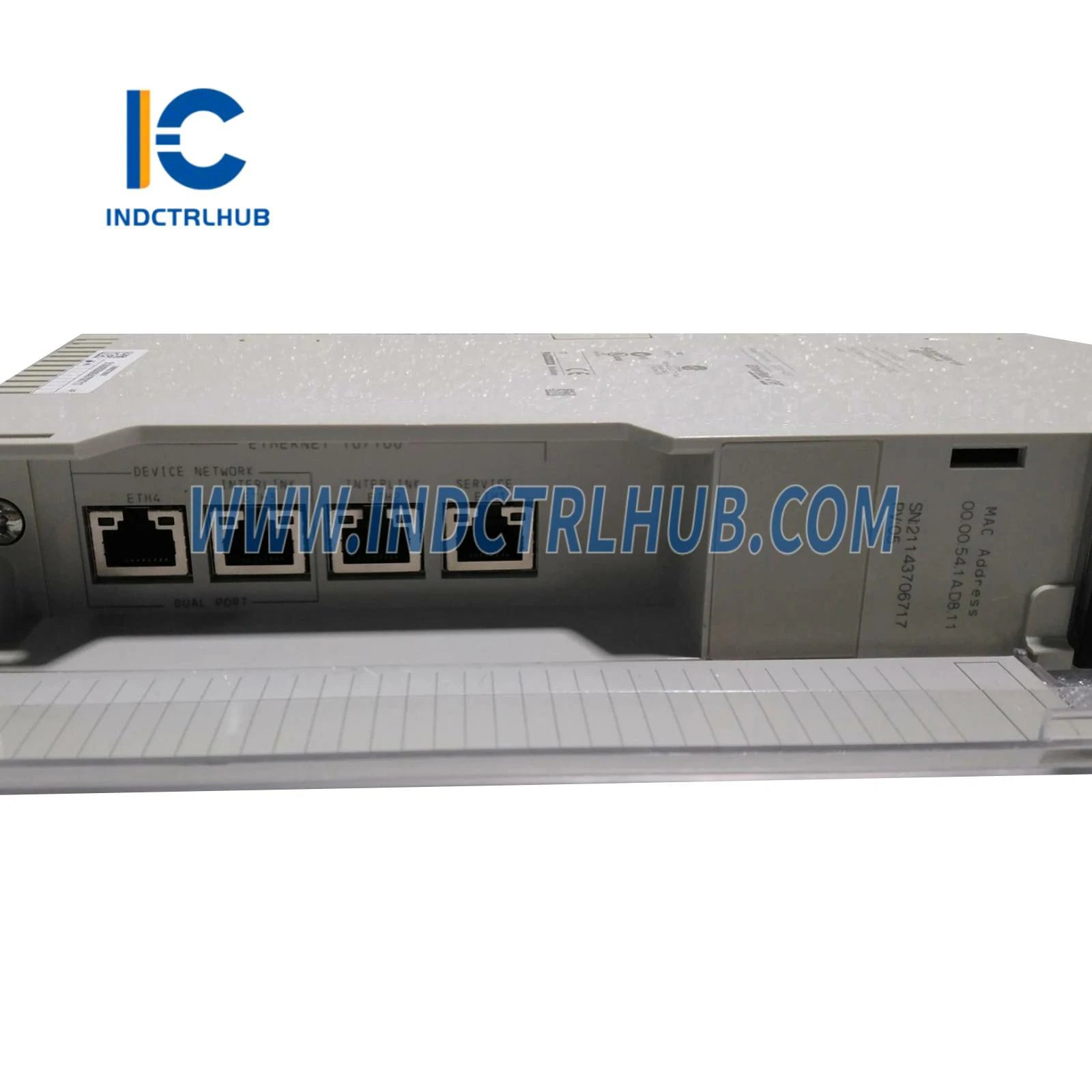

Ethernet porti |
RJ45 (10BASE-T/100BASE-TX) |
|
Barošanas avots |
Piegādāts caur statīvu |
|
Moduļa formāts |
Standarts |
|
Neto svars |
0.345 kg |
Vietējā signālizācija (LED indikatori)
|
LED funkcija |
Krāsa |
|---|---|
|
Joslas komunikācija |
Zaļš (Aktīvs) |
|
Konfigurācijas statuss |
Zaļš (Gatavs) |
|
Moduļa statuss |
Zaļš/Sarkans (Moduļa statuss) |
|
Tīkla komunikācijas statuss |
Zaļš/Sarkans (Tīkla statuss) |
|
Ierīces tīkla statuss |
Zaļš/Sarkans (Tīkla statuss 1) |
|
Paplašinātā DIO tīkla statuss |
Zaļš/Sarkans (Tīkla statuss 2) |
Vides specifikācijas
|
Specifikācija |
Detaļas |
|---|---|
|
Aizsardzības IP pakāpe |
IP20 |
|
Darba temperatūra |
0…60 °C |
|
Relatīvais mitrums |
10…95 % pie 60 °C, bez kondensāta |
Standarti & Sertifikāti
|
Standarti |
EN 61131-1, EN 61131-2, EN 55011, IEC 61000-4-16, UL 508 |
|---|---|
|
Sertifikāti |
FM Class 1 Division 2, CSA C22.2 No 142, Merchant Navy, GOST, LR, C-Tick |
Iepakojuma informācija
|
Lauks |
Detaļas |
|---|---|
|
Iepakojuma veids |
gab. |
|
Vienības iepakojumā |
1 |
|
Iepakojuma izmēri |
32.0 × 16.5 × 4.5 cm |
|
Iepakojuma svars |
557 g |
