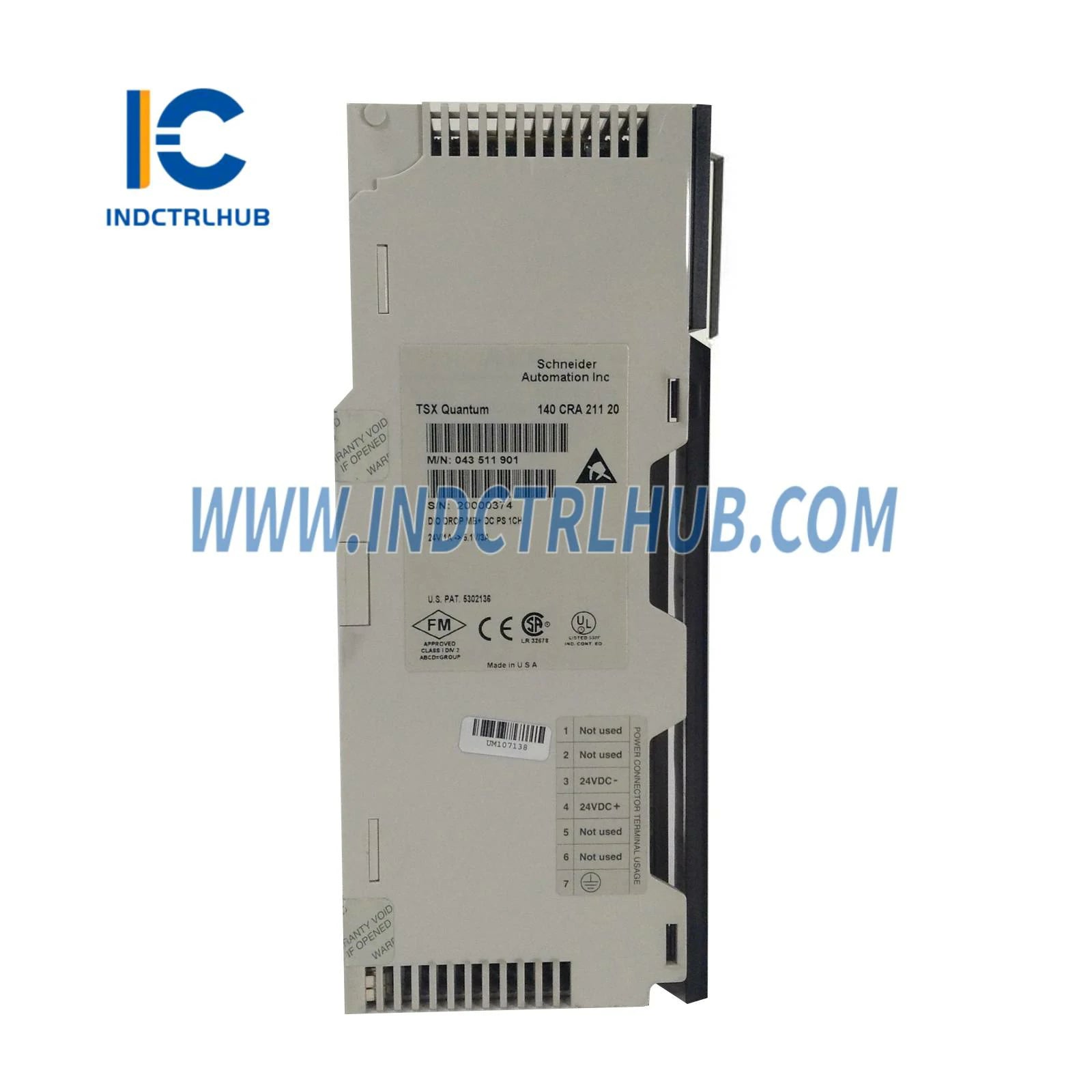

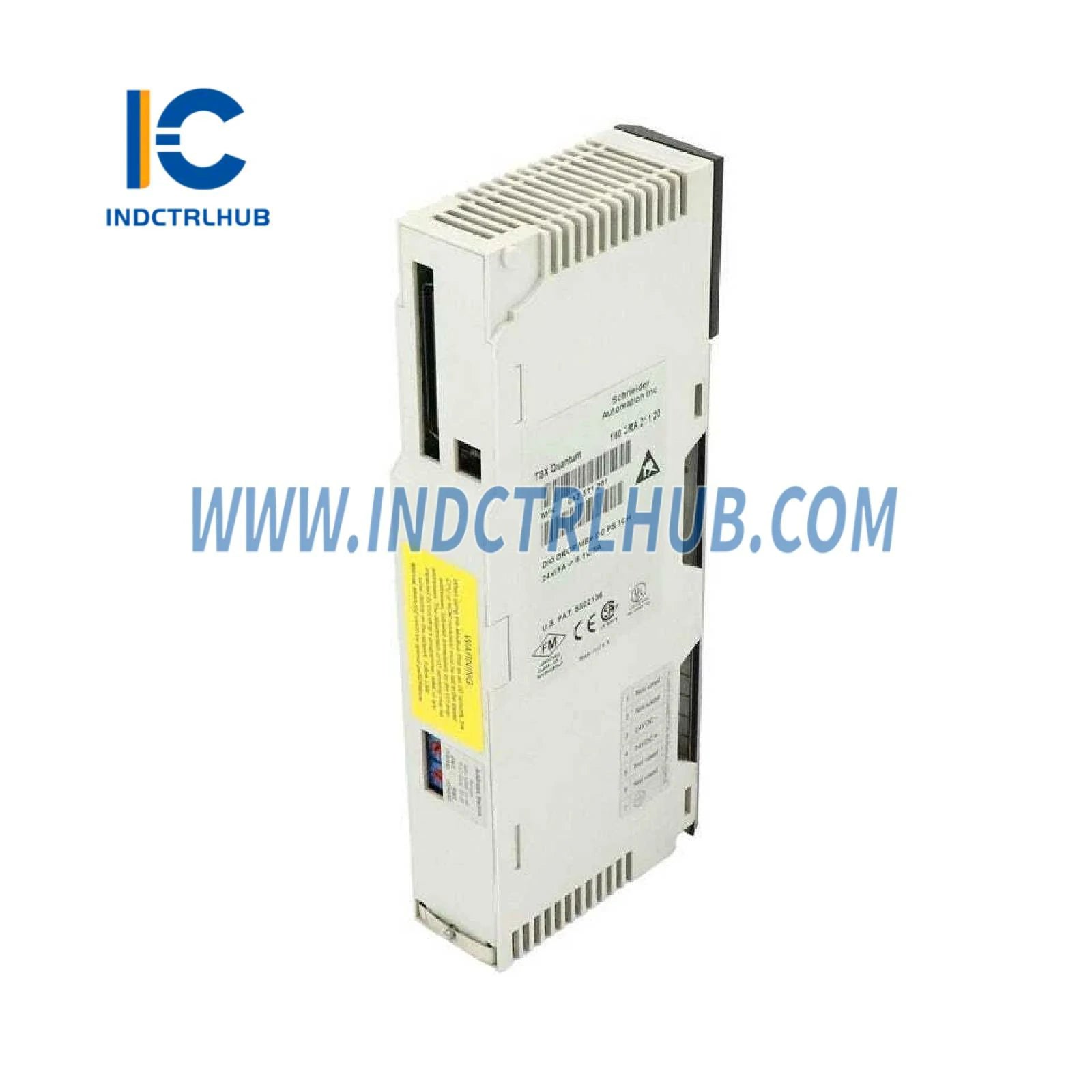

Product Description
Vispārīga informācija
|
Lauks |
Apraksts |
|---|---|
|
Ražotājs |
Schneider Electric |
|
Modeļa/daļas numurs |
140CRA21120 |
|
Apraksts |
DIO Drop saskarne Modicon Quantum - 24 V DC - 2 vienkārši porti |
|
Produktu klāsts |
Modicon Quantum automatizācijas platforma |
|
Produkta veids |
DIO Drop saskarne |
Specifikācijas
Elektriskie un I/O
|
Parametrs |
Specifikācija |
|---|---|
|
Nominālais piegādes spriegums |
24 V līdzstrāva |
|
Piegādes sprieguma ierobežojumi |
20–30 V |
|
Maksimālais barošanas strāvas patēriņš |
1.6 A pie 24 V |
|
Ieslēgšanas strāva |
30 A pie 24 V |
|
Izejas spriegums |
5.1 V |
|
Nominālais izejas strāvas stiprums |
3 A |
|
Minimālā slodzes strāva |
0 A |
|
Īssavienojuma aizsardzība |
Jā |
|
Izejas pārsprieguma aizsardzība |
Jā |
|
I/O vārdi |
30 ieejas / 32 izejas |
|
Saistītā drošinātāja vērtība |
2,5 A |
Atbalsts aizmugures plāksnei
|
Atbalstītie atpakaļplāksnes izmēri |
|---|
|
2, 3, 4, 6, 10, 16 pozīcijas |
Diagnostika
|
Tips |
Iekļautie detaļas |
|---|---|
|
Palaišana |
Kontrolsumma, RAM, RAM adrese |
|
Izpildlaiks |
Kontrolsumma, RAM, RAM adrese |
Savienojumi
|
Saskarnes tips |
Detaļas |
|---|---|
|
Termināļa bloks |
7 polu |
|
Portu skaits |
2 lieki |
|
Moduļa formāts |
Standarts |
Jaudas izkliede
|
Vērtība |
|---|
|
11 W |
Vides ierobežojumi
|
Parametrs |
Specifikācija |
|---|---|
|
Darba temperatūra |
0…60 °C (32…140 °F) |
|
Uzglabāšanas temperatūra |
-40…85 °C (-40…185 °F) |
|
Relatīvais mitrums |
95% (bez kondensāta) |
|
Darba augstums |
≤ 5000 m (16,404.2 pēdas) |
|
Aizsardzības apstrāde |
TC |
|
Elektrostatiskās izlādes izturība |
4 kV (kontakts), 8 kV (gaiss) |
|
Elektromagnētiskā lauka izturība |
10 V/m (80–2000 MHz) |
Atbilstība un sertifikāti
|
Standarts / Sertifikācija |
|---|
|
UL 508 |
|
CSA 1. klases 2. nodaļa |
|
GOST |
|
C-Tick |
|
DNV |
|
UL |
Pasūtīšanas informācija
|
Lauks |
Vērtība |
|---|---|
|
Kategorija |
US1PC2118155 |
|
Atlaides grafiks |
PC21 |
|
GTIN |
3595861136694 |
|
Atgriežamība |
Nē |
|
Izcelsmes valsts |
Francija |
Iepakojuma detaļas
|
Parametrs |
Vērtība |
|---|---|
|
Iepakojuma veids |
PCE |
|
Vienības iepakojumā |
1 |
|
Iepakojuma izmēri |
12.20 x 6.50 x 1.97 collas (LWH) |
|
Iepakojuma svars |
674 g (23.8 oz) |
