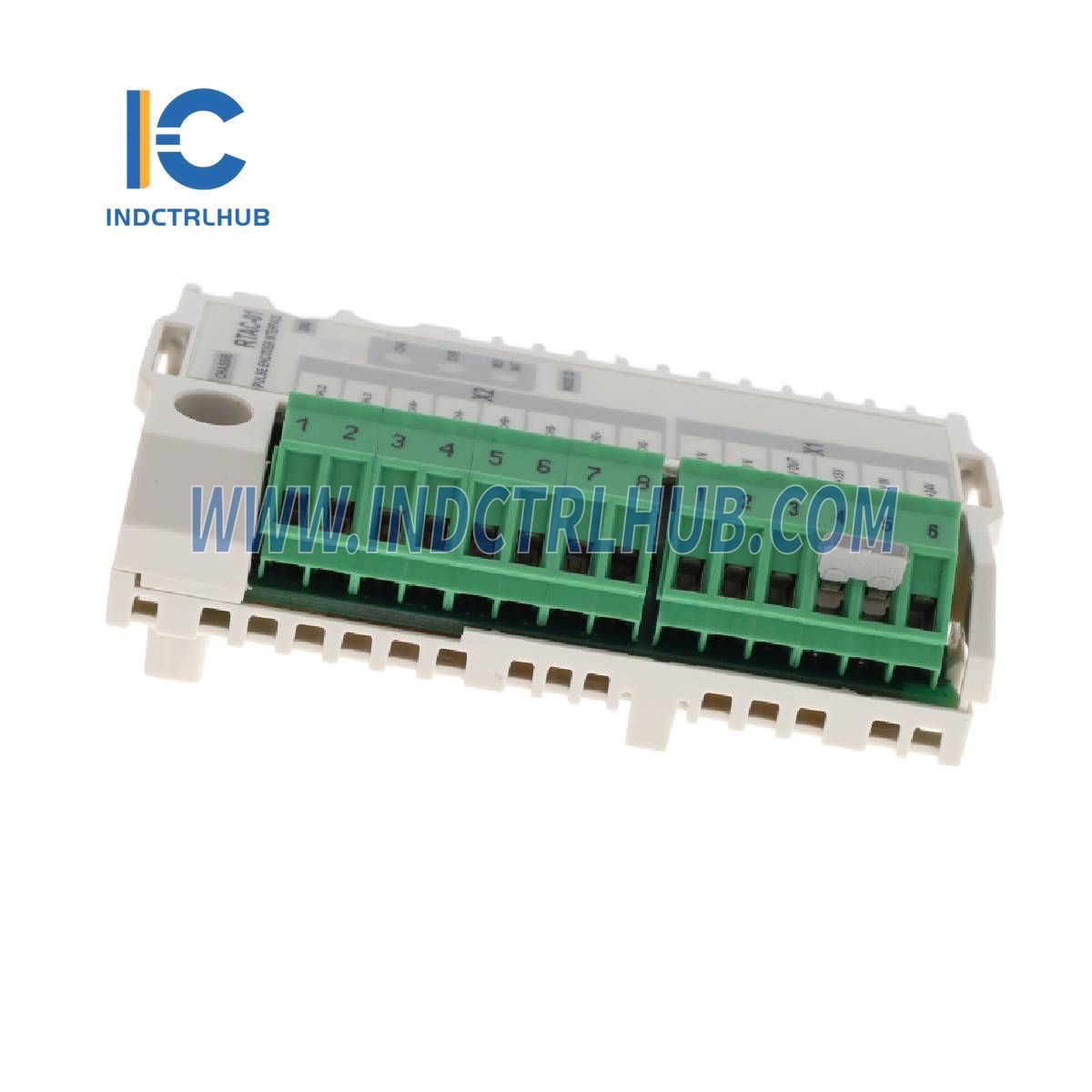

RTAC-01 | ABB saskarnes modulis
RTAC-01 | ABB saskarnes modulis
Manufacturer: ABB
Product No.: RTAC-01
Condition:1000 noliktavā
Product Type: Interfeisa modulis
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
- Atbalsts 24/7
- 30 dienu atgriešana
- Ātra piegāde
Vispārīga informācija
- Ražotājs: ABB
- Modeļa/daļas numurs: RTAC-01
- Modeļa tips: Saskarnes modulis
- Apraksts: ABB RTAC-01 ir impulsu enkodera saskarnes modulis, kas paredzēts digitālo impulsu enkoderu pieslēgšanai ABB ACS800 sērijas piedziņām. Tas nodrošina precīzu ātruma un pozīcijas atgriezenisko saiti no motora vārpstas, atbalstot gan diferenciālos, gan viengalu enkodera signālus. Modulis parasti tiek izmantots rūpnieciskās automatizācijas lietojumos, kas prasa precīzu kustības kontroli, piemēram, ražošanā, materiālu apstrādē un procesu rūpniecībā.
Tehniskās specifikācijas
| Specifikācija | Detaļas |
|---|---|
| Tips | Impulsu enkodera saskarnes modulis |
| Saderība | Izstrādāts ABB ACS800 sērijas piedziņām (standarta lietojumprogrammas programma ASXR7000 vai jaunāka) |
| Enkodera signālu atbalsts | Diferenciālie vai viengalu signāli |
| Barošanas spriegums | 15 V vai 24 V DC (konfigurējams ar džamperi) |
| Enerģijas patēriņš | Maks. 140 mA (5 V) + 55 mA (24 V) bez ārējā barošanas avota; var nodrošināt 5 W enkodera barošanai bez ārējās strāvas |
| Maksimālā frekvence | Līdz 200 kHz |
| Savienotāji | 38-polu paralēlais savienotājs, divi nenovēršami skrūvveida spailes bloki (6-polu un 8-polu, maksimāli 2,5 mm² vads) |
| Izolācija | Ieejas kanāli izolēti no loģikas, barošanas avota un zemējuma; iztur spriegumu 1,5 kV AC 1 minūti |
| Darba temperatūra | 0°C līdz +55°C |
| Izmēri | Izstrādāts SLOT 1 vai SLOT 2 ACS800 piedziņām (konkrētas dimensijas atšķiras atkarībā no piedziņas) |
| Svars | Aptuveni 0,15 kg |
| Pielietojums | Rūpnieciskā automatizācija, kas prasa precīzu ātruma vai pozīcijas atgriezenisko saiti (piemēram, motora vadība ražošanā, konveijeri, robotika) |
