Produkta pārskats

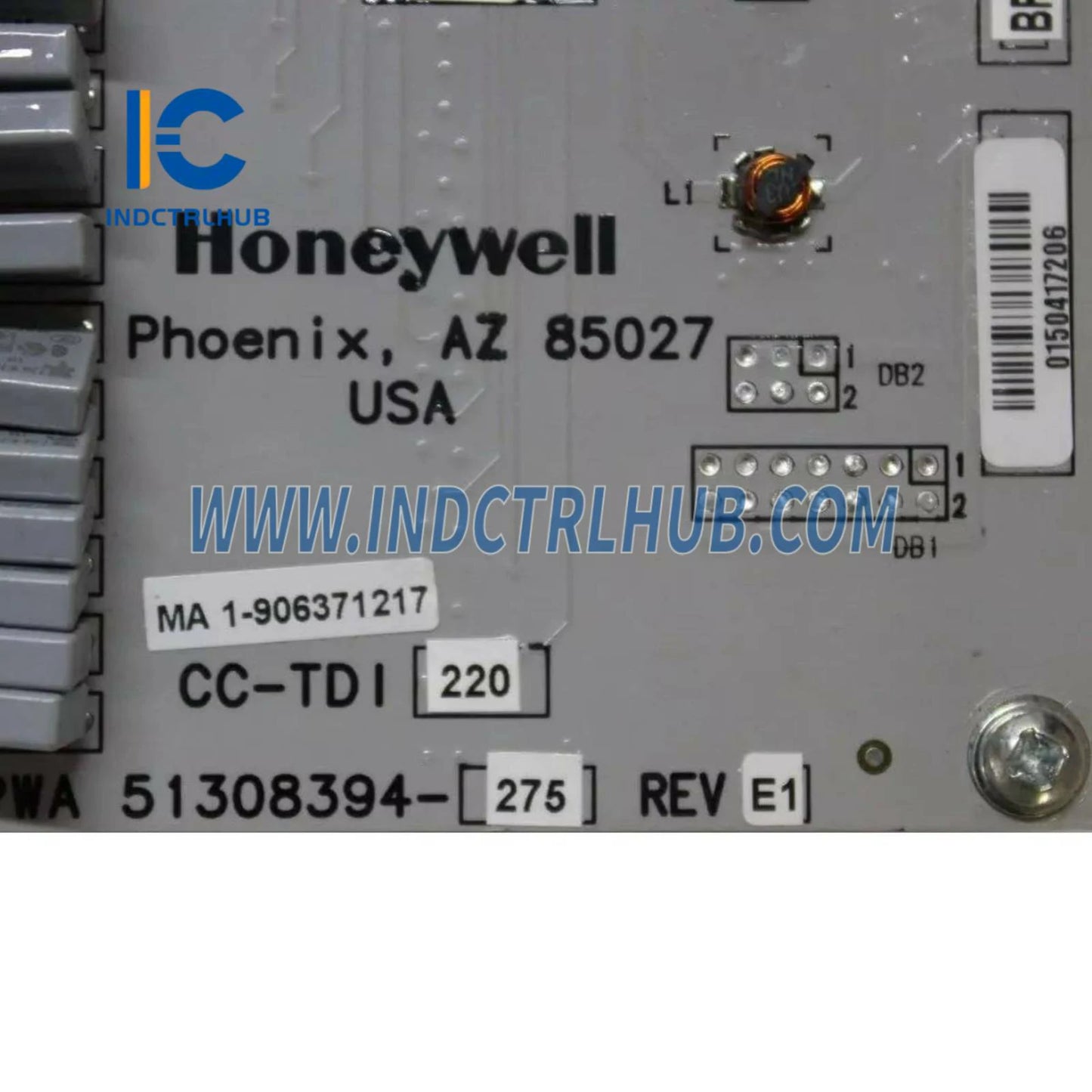

Honeywell CC-TDI220 51308394-275 digitālā ieejas modulis ir augstsprieguma digitālais ieejas ierīce Honeywell Series C platformā, paredzēta rūpnieciskās automatizācijas lietojumiem, piemēram, Experion Process Knowledge System (PKS) vai Safety Manager sistēmās. Atbalstot 32 ieejas kanālus ar galvanisko izolāciju, šis modulis pieņem augstsprieguma ieejas (līdz 240 V AC RMS vai 125 V DC) no dažādām Ieejas/izejas terminēšanas montāžām (IOTA). Ar optisko izolāciju un izturīgu filtrēšanu tas nodrošina uzticamu signālu apstrādi drošībai un vadībai prasīgās rūpnieciskās vidēs.
Tehniskā informācija
| Parametrs | Specifikācijas |
|---|---|
| Ražotājs | Honeywell |
| Modeļa/daļas numurs | CC-TDI220 51308394-275 |
| Apraksts | Digitālais ieejas modulis |
| Vispārējās specifikācijas | |
| Ieejas / izejas modelis | CC-PDIH01 – Digitālais ieejas augstspriegums |
| Ieejas kanāli | 32 |
| Galvaniskā izolācija (no lauka līdz loģikas kopīgam) | 1500 V AC RMS vai ±1500 V DC |
| Izolācijas tehnika | Optiskais |
| IOTA modeļi | |
| 120 V AC IOTA modeļi | CC-TDI110 (neredundants, 9") CC-TDI120 (redundants, 12") CC-TDI151 (neredundants, 12") |
| 240 V AC IOTA modeļi | CC-TDI220 (neredundants, 9") CC-TDI230 (redundants, 12") |
| IOTA specifikācijas | |
| Parametrs | CC-TDI151 |
| Nominālais spriegums | 120 V AC (PROX) |
| Digitālā ieejas jaudas diapazons | 90-132 V AC RMS |
| Jutības strāva (IESLĒGTA stāvoklī) minimāli | 7.5 mA RMS pie 90 V RMS 10 mA RMS pie 132 V RMS |
| Jutības strāva (IZSLĒGTA stāvoklī) maksimāli | 2.0 mA RMS |
| Ieslēgšanas spriegums (IESLĒGTA stāvoklī) minimāli | 90 V AC RMS |
| Izslēgšanas spriegums (IZSLĒGTA stāvoklī) maksimāli | 20 V AC RMS |
| Absolūtais aizkave ieejas filtrā un izolācijā | 25 ms maksimāli |
| Frekvenču diapazons | 47-63 Hz |
| Parametrs | CC-TDI110 & CC-TDI120 |
| Nominālais spriegums | 120 V AC |
| Digitālā ieejas jaudas diapazons | 90-132 V AC RMS |
| Jutības strāva (IESLĒGTA stāvoklī) minimāli | 1,0 mA |
| Jutības strāva (IZSLĒGTA stāvoklī) maksimāli | 0.32 mA |
| Ieslēgšanas spriegums (IESLĒGTA stāvoklī) minimāli | 90 V AC RMS |
| Izslēgšanas spriegums (IZSLĒGTA stāvoklī) maksimāli | 25 V AC RMS |
| Absolūtais aizkave ieejas filtrā un izolācijā | 25 ms maksimāli |
| Frekvenču diapazons | 47-63 Hz |
| Parametrs | CC-TDI220 & CC-TDI230 |
| Nominālais spriegums | 240 V AC |
| Digitālā ieejas jaudas diapazons | 180-264 V AC RMS |
| Jutības strāva (IESLĒGTA stāvoklī) minimāli | 1.11 mA RMS |
| Jutības strāva (IZSLĒGTA stāvoklī) maksimāli | 0.32 mA RMS |
| Ieslēgšanas spriegums (IESLĒGTA stāvoklī) minimāli | 180 V AC RMS |
| Izslēgšanas spriegums (IZSLĒGTA stāvoklī) maksimāli | 50 V AC RMS |
| Absolūtais aizkave ieejas filtrā un izolācijā | 25 ms maksimāli |
| Frekvenču diapazons | 47-63 Hz |
| Parametrs | CC-TDI220 & CC-TDI230 (125 V DC specifiski) |
| Nominālais spriegums | 125 V DC |
| Digitālā ieejas jaudas diapazons | 100-138 V DC |
| Jutības strāva (IESLĒGTA stāvoklī) minimāli | 1.2 mA |
| Jutības strāva (IZSLĒGTA stāvoklī) maksimāli | 0.32 mA |
| Ieslēgšanas spriegums (IESLĒGTA stāvoklī) minimāli | 100 V DC |
| Izslēgšanas spriegums (IZSLĒGTA stāvoklī) maksimāli | 25 V DC |
| Absolūtais aizkave ieejas filtrā un izolācijā | 10 ms maksimāli |
| Frekvenču diapazons | Nav pieejams |
