Product Description

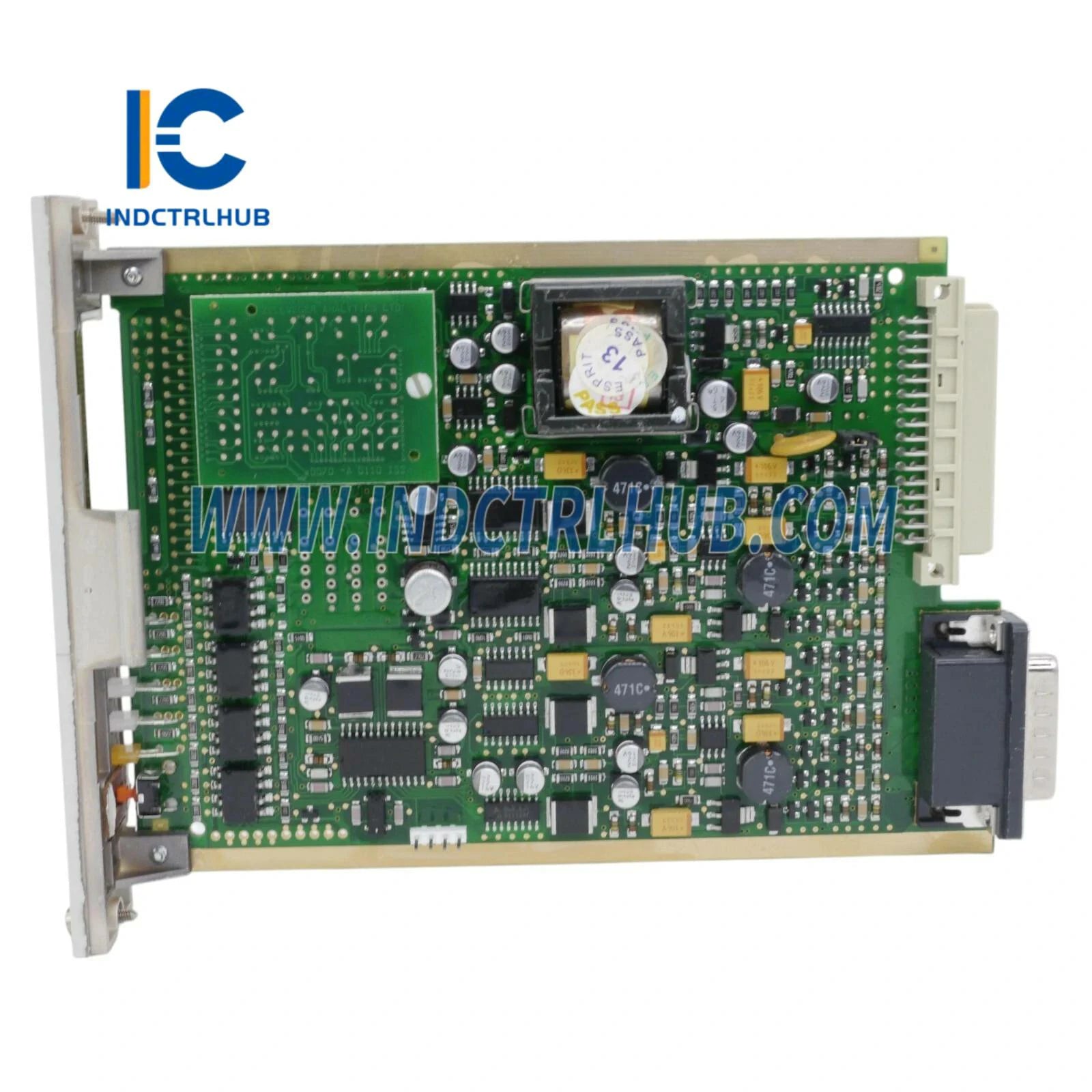

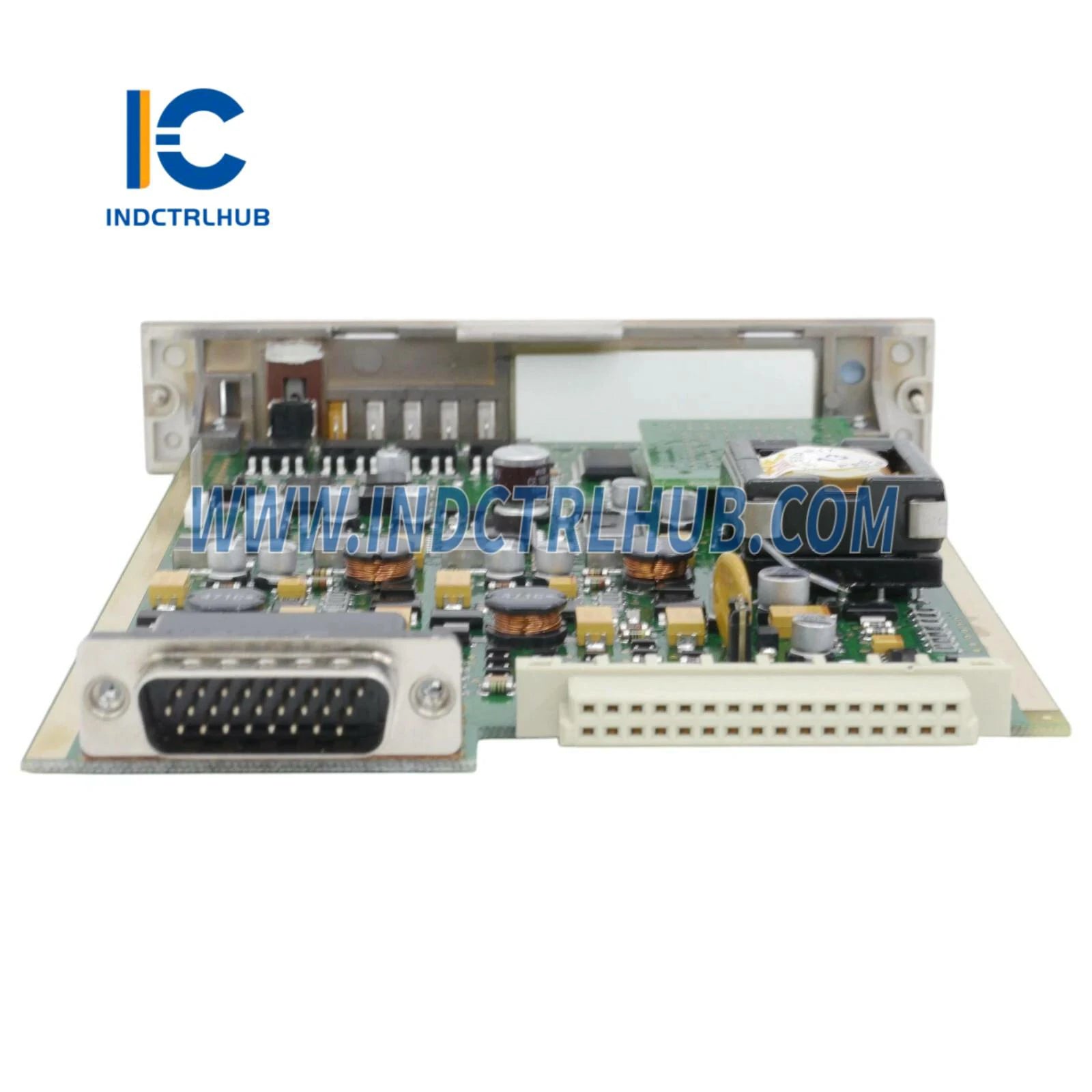

Honeywell 05704-A-0134 Sistēmas 57 Četru releju saskarnes karte
- Ražotājs: Honeywell Analytics
- Sērija: Sistēma 57
- Modelis/Daļas numurs: 05704-A-0134
- Apraksts: Četru releju saskarnes karte gāzes un uguns detektoru sistēmām Sistēmas 57 sērijā
Pārskats
Honeywell 05704-A-0134 ir četru releju saskarnes karte no Sistēmas 57 sērijas, paredzēta lietošanai Honeywell gāzes un uguns detektoru sistēmās. Tā nodrošina četrus neatkarīgus vienpolu pārslēgšanas (SPCO) relejus, lai savienotu gāzes vai uguns detektorus ar ārējām vadības sistēmām
Tehniskās specifikācijas
| Specifikācija | Detaļas |
|---|---|
| Modelis | 05704-A-0134 |
| Sērija | Sistēma 57 |
| Tips | Četru releju saskarnes karte |
| Funkcija | Savieno gāzes/uguns detektorus ar ārējām sistēmām, izmantojot četrus SPCO relejus |
| Releju konfigurācija | 4 vienpolu pārslēgšanas (SPCO) releji (galvenā kļūda, galvenais A1, galvenais A2, galvenais A3) |
| Releju kontaktu vērtējums | 5 A pie 250 VAC vai 30 VDC (pretestības slodze) |
| Ieejas | Savienojas ar Sistēmas 57 vadības kartēm (piemēram, 05704-A-0144, 05704-A-0145) |
| Izvades | 4 SPCO releji galvenās kļūdas, A1, A2 un A3 trauksmes signāliem |
| Savienotāji | Termināļu bloki releju izvades vadu piekļuvei no aizmugures |
| Saderība | Sistēmas 57 aizmugures piekļuves statīvi (piemēram, 05701-A-0516), 5704 sērijas gāzes/uguns detektori |
| Montāža | Ievietojama Sistēmas 57 aizmugures piekļuves statīvā |
| Barošanas avots | 24 VDC (18–32 VDC, nodrošina Sistēmas 57 statīvs) |
| Enerģijas patēriņš | Aptuveni 1–2 W (atkarīgs no releju aktivizācijas) |
| Darbības temperatūra | -25°C līdz +55°C (-13°F līdz +131°F) |
| Uzglabāšanas temperatūra | -40°C līdz +70°C (-40°F līdz +158°F) |
| Relatīvais mitrums | 0% līdz 90% (bez kondensāta) |
| Vides lietojums | Tikai iekštelpās; nav sertificēts bīstamām zonām vai lietošanai lietū/mitrumā |
| Izmēri | Aptuveni 25 mm x 75 mm x 110 mm (1 x 3 x 4.3 collas) |
| Svars | Aptuveni 0.2 kg (0.44 lbs) |
| Sertifikāti | EN50270 (EMC), ATEX, UL, CSA (Sistēmas 57 saderībai) |
| Rokasgrāmata | Sistēmas 57 tehniskā rokasgrāmata (pieejama caur Honeywell Analytics) |
