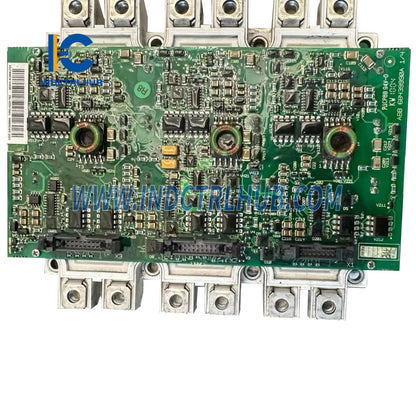

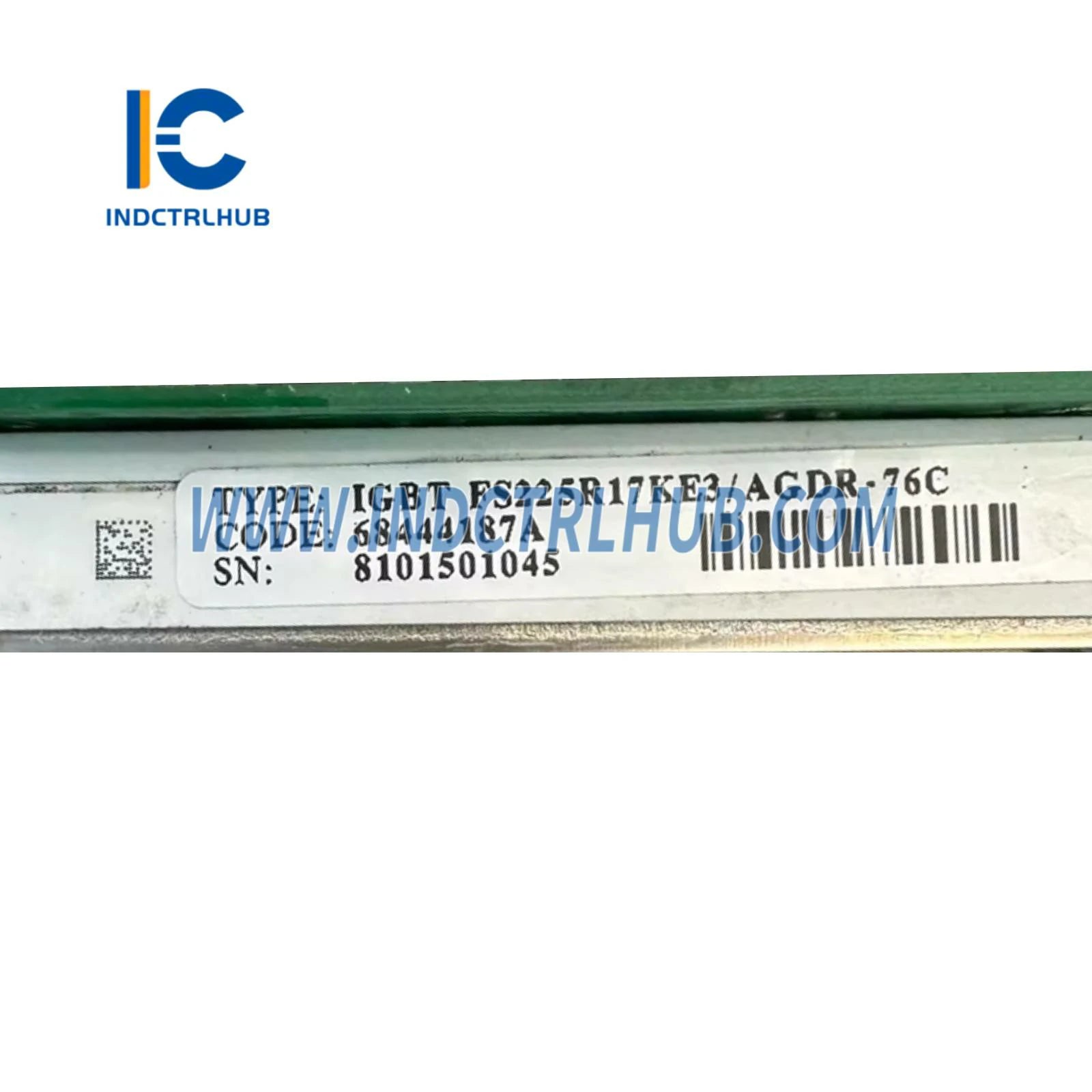

FS225R17KE3/AGDR-76C | ABB IGBT modulis ar piedziņu
FS225R17KE3/AGDR-76C | ABB IGBT modulis ar piedziņu
Manufacturer: ABB
Product No.: FS225R17KE3/AGDR-76C
Condition:1000 noliktavā
Product Type: IGBT modulis ar vadību
Product Origin: Switzerland
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
- Atbalsts 24/7
- 30 dienu atgriešana
- Ātra piegāde

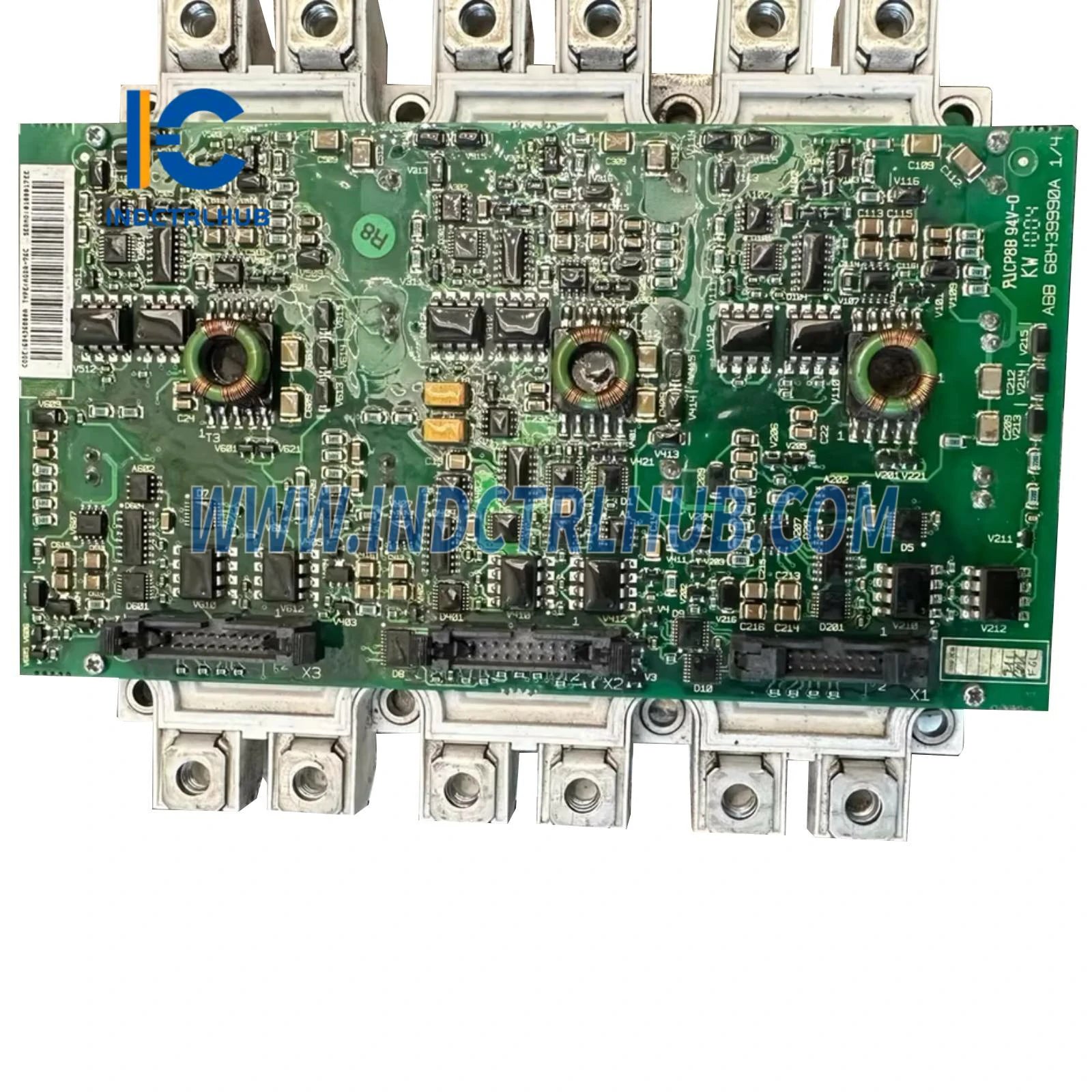

ABB FS225R17KE3/AGDR-76C IGBT modulis ar piedziņu
Produkta pārskats
- ABB FS225R17KE3/AGDR-76C ir augstas jaudas izolēta vārtiņu bipolāra tranzistora (IGBT) modulis ar integrētu vārtiņu draiveri (AGDR-76C), paredzēts rūpnieciskām lietojumprogrammām, kur nepieciešama efektīva jaudas pārslēgšana un vadība. FS225R17KE3 IGBT modulis, sākotnēji ražots Infineon un izplatīts ABB, ir daļa no Econopack sērijas, optimizēts tādām lietojumprogrammām kā motoru piedziņas, invertori, atjaunojamās enerģijas sistēmas (piemēram, vēja un saules) un vilces sistēmas. AGDR-76C vārtiņu draiveris uzlabo moduļa veiktspēju, nodrošinot precīzu vadību un aizsardzības funkcijas. Šo kombināciju bieži izmanto tādās nozarēs kā elektroenerģijas ražošana, transports un smagā rūpniecība, lai nodrošinātu uzticamu un augstas efektivitātes jaudas pārveidi.
Tehniskās specifikācijas
- FS225R17KE3/AGDR-76C ir šādas specifikācijas_
| Specifikācija | Detaļas |
|---|---|
| Modelis/daļas numurs | FS225R17KE3/AGDR-76C |
| Ražotājs | ABB (IGBT modulis no Infineon) |
| Apraksts | IGBT modulis ar integrētu vārtiņu draiveri |
| Sērija | Econopack (FS225R17KE3), ABB vārtiņu draiveris (AGDR-76C) |
| Funkcija | Augstas jaudas slēgšana ar precīzu vārtiņu vadību motoru piedziņām, invertoriem un pārveidotājiem |
| FS225R17KE3 IGBT modulis | |
| Konfigurācija | 6-paka (trīsfāzu tilts, 6 IGBT ar brīvās gāzes diodēm) |
| Sprieguma vērtējums (V_CES) | 1700 V (kolektora-emiteru spriegums) |
| Strāvas vērtējums (I_C) | 225 A (Nominālais kolektora strāvas stiprums pie 25°C) |
| Jaudas izkliede | Līdz 1250 W (atkarīgs no pielietojuma) |
| Pārslēgšanas frekvence | Līdz 10 kHz (tipiski motoru piedziņām) |
| Izolācijas spriegums | 4000 V (RMS, 1 minūte) |
| Siltuma pretestība (R_th(j-c)) | Aptuveni 0,1 K/W (savienojuma līdz korpusam, uz vienu IGBT) |
| AGDR-76C vārtiņu draiveris | |
| Funkcija | Nodrošina vārtiņu vadību, aizsardzību un uzraudzību IGBT modulim |
| Vārsta vadības spriegums | ±15 V (tipiski) |
| Aizsardzības funkcijas | Pārsprieguma, īssavienojuma, pārsprieguma, pārsiltuma, desaturācijas noteikšana |
| Vadības interfeiss | PWM ieeja, kļūdu atgriezeniskās saites signāli |
| Barošanas avots vadības platei | 24 VDC (nepieciešams ārējs barošanas avots) |
| Vispārējās specifikācijas | |
| Dzesēšana | Nepieciešama piespiedu gaisa vai šķidruma dzesēšana |
| Darba savienojuma temperatūra | -40°C līdz +150°C (-40°F līdz +302°F) |
| Vides specifikācijas | Darba temperatūra: -40°C līdz +85°C (-40°F līdz +185°F) Uzglabāšanas temperatūra: -40°C līdz +125°C (-40°F līdz +257°F) Relatīvais mitrums: 5% līdz 95% bez kondensāta Vibrācijas izturība: atbilst IEC 60068-2-6 |
| Iepakojuma veids | Econopack modulis (FS225R17KE3) ar atsevišķu AGDR-76C vadības plati |
| Izmēri | IGBT modulis: Aptuveni 122 mm (G) x 62 mm (P) x 17 mm (A) Vadības plate: Aptuveni 100 mm (G) x 50 mm (P) x 20 mm (A) |
| Svars | IGBT modulis: Aptuveni 0.3_0.5 kg Vadības plate: Aptuveni 0.1_0.2 kg |
| Montāža | IGBT modulis: Piestiprināts pie dzesētāja ar skrūvēm Vadības plate: Uzstādīta pie IGBT moduļa vai vadības skapī |
| Sertifikāti | Atbilst CE, UL, RoHS prasībām, IEC 60747 standarti |
_
