Product Description
Vispārīga informācija
|
Lauks |
Apraksts |
|---|---|
|
Ražotājs |
Foxboro |
|
Modelis/Daļas numurs |

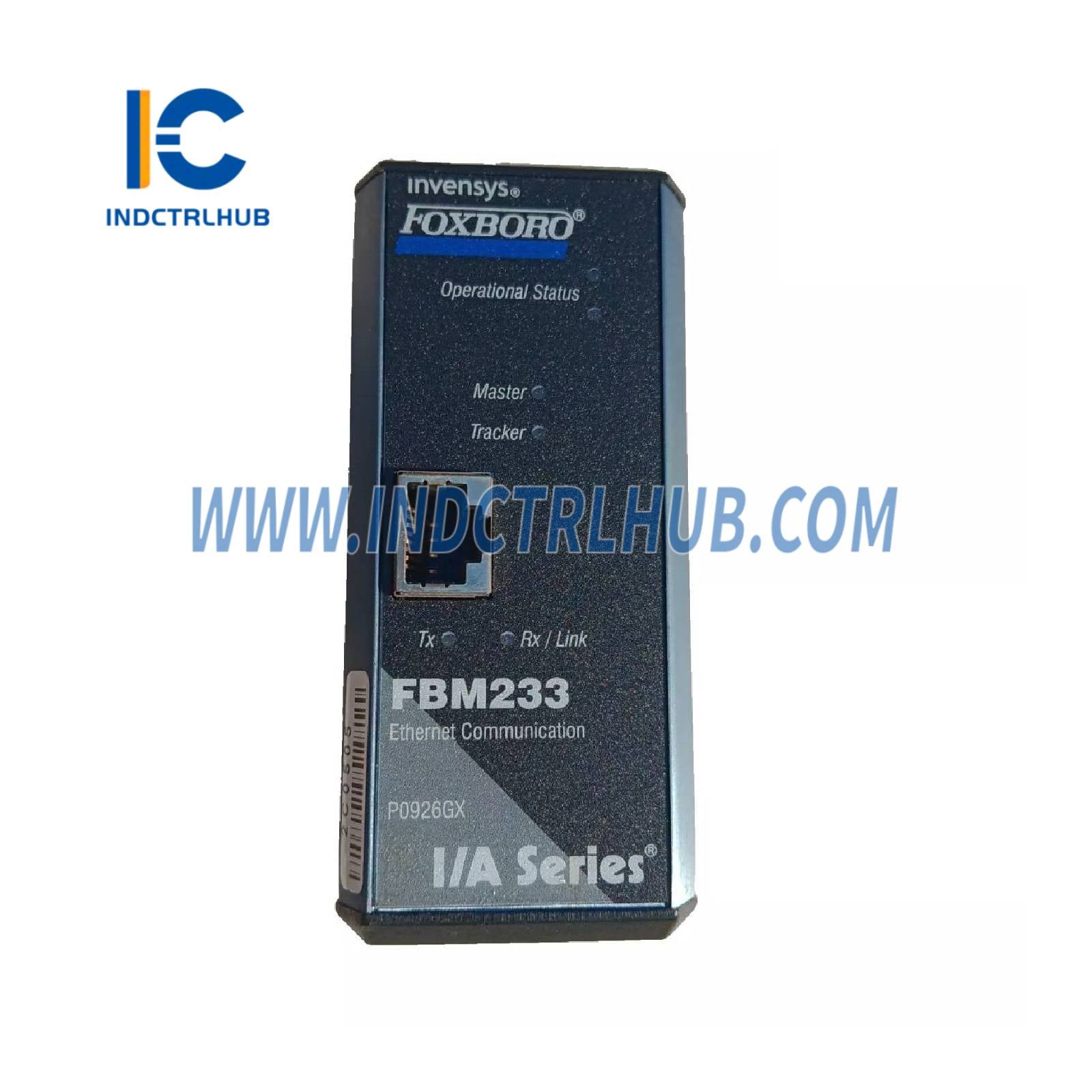

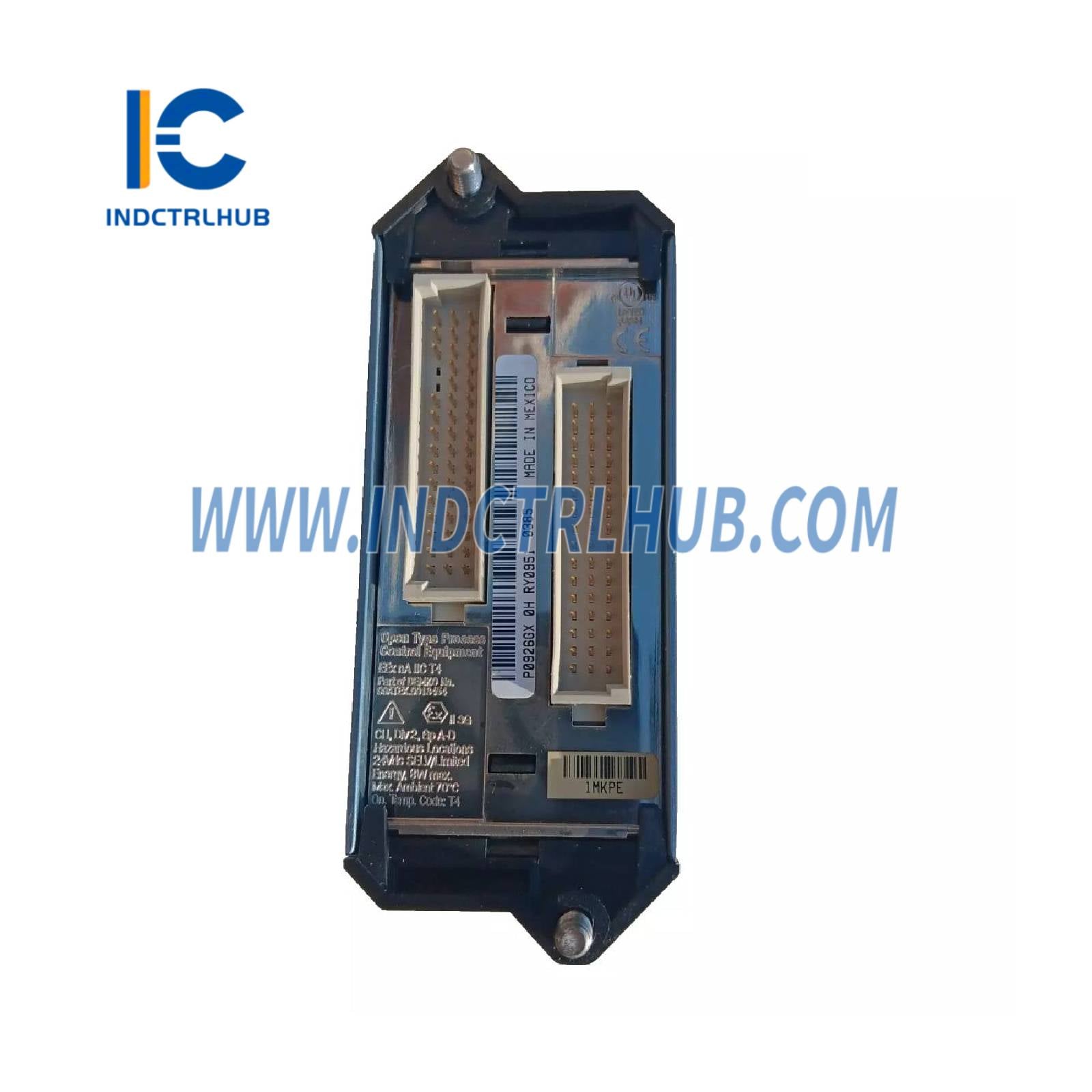

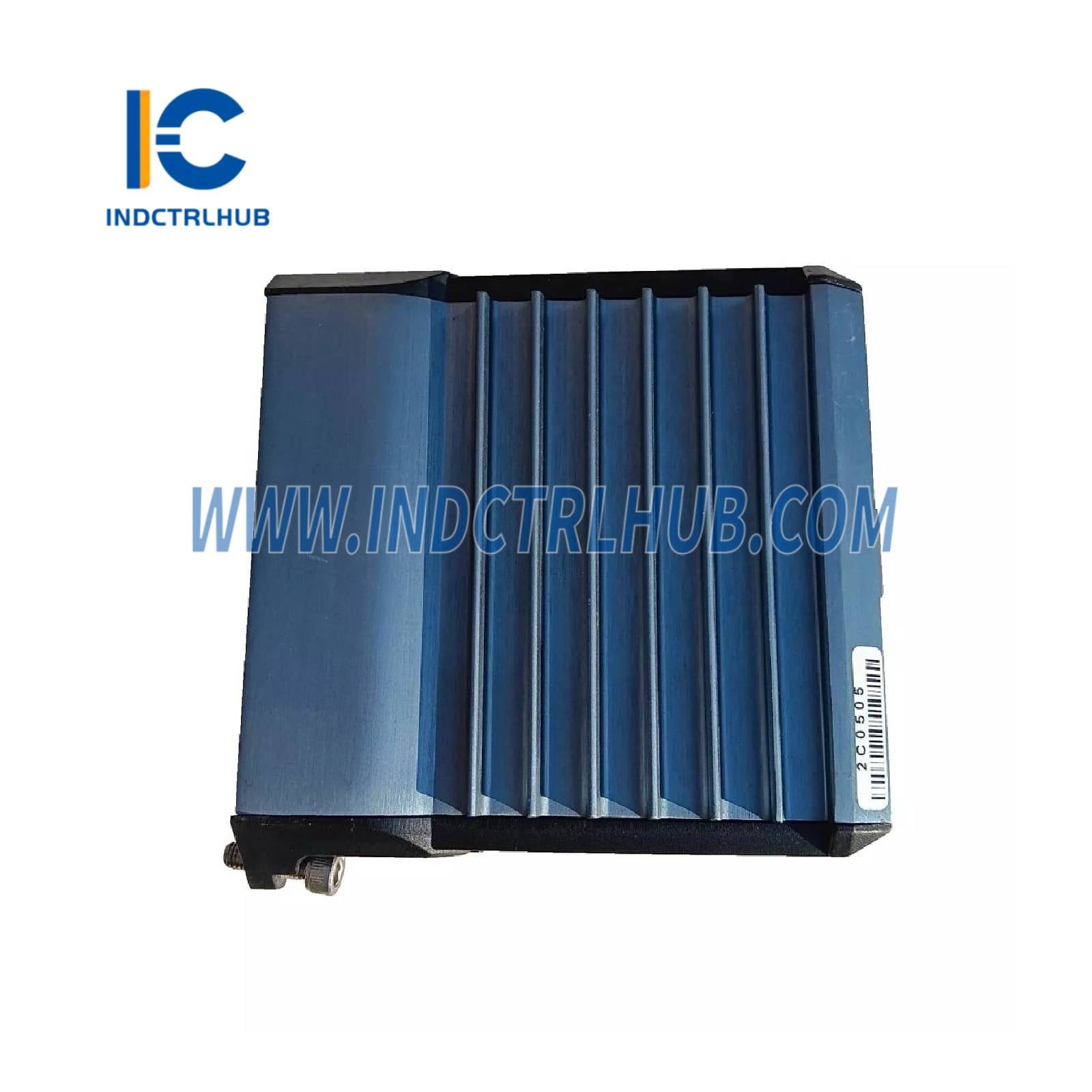

FBM233 / P0926GX |
|
Apraksts |
Ethernet komunikācijas saskarnes modulis |
Funkcionālās specifikācijas
Ierīču komunikācija
|
Parametrs |
Specifikācija |
|---|---|
|
Saziņas veids |
Ethernet |
|
Pārsūtīšanas ātrums |
10 Mbps vai 100 Mbps |
|
Protokols |
UDP/IP vai TCP/IP |
|
IP adrese |
Fiksēts vai DHCP |
|
I/O kapacitāte |
Līdz 64 ierīcēm uz FBM233; līdz 2000 DCI savienojumiem |
|
Pārsūtāmie datu tipi |
2/4 baitu veseli skaitļi, 4 baitu IEEE peldošā komata skaitļi, bināras vērtības |
|
ECB bloka periods (min.) |
500 ms |
Moduļa Fieldbus komunikācija
|
Parametrs |
Specifikācija |
|---|---|
|
Saziņa ar |
FCM100Et, FCM100E vai FCP270 |
|
Fieldbus |
Redundants 2 Mbps moduļa Fieldbus |
Barošanas prasības
|
Parametrs |
Specifikācija |
|---|---|
|
Ieejas sprieguma diapazons |
24 VDC (+5%, -10%) |
|
Enerģijas patēriņš |
7 W maksimāli uz moduli |
|
Siltuma izkliede |
7 W maksimāli uz moduli |
Regulatīvā atbilstība
Elektromagnētiskā saderība (EMC)
|
Standarts |
Atbilstība |
|---|---|
|
EN 50081-2 / EN 50082-2 |
Emisijas/Imunitāte |
|
EN 61326 pielikums A |
Rūpnieciskā vide |
|
CISPR 11 |
A klase |
|
IEC 61000-4-2 |
4 kV kontakta / 8 kV gaisa ESD |
|
IEC 61000-4-3 |
10 V/m RF noturība |
|
IEC 61000-4-4 |
2 kV EFT/uzliesmojums |
|
IEC 61000-4-5 |
2 kV pārsprieguma jauda / 1 kV I/O |
|
IEC 61000-4-6 |
10 V (rms) vadīts |
|
IEC 61000-4-8 |
30 A/m jaudas frekvences magnētiskais lauks |
Produkta drošība
|
Sertifikācija |
Apraksts |
|---|---|
|
UL/UL-C sarakstā |
I klase, grupas A-D; 2. sadalījums, T4 |
|
NEC & CSA atbilstība |
2. klases komunikācijas ķēdes |
|
ATEX (94/9/EC) sertificēts |
EEx nA IIC T4, 2. zona |
Vides specifikācijas
|
Nosacījums |
Temperatūras diapazons |
Relatīvais mitrums |
|---|---|---|
|
Darbībā |
-20°C līdz +70°C (-4°F līdz +158°F) |
5% līdz 95% bez kondensācijas |
|
Atmiņa |
-40°C līdz +70°C (-40°F līdz +158°F) |
5% līdz 95% bez kondensācijas |
|
Piesārņojums |
ISA S71.04 G3 klase (Skarba vide) |
Balstīts uz EIA-364-65 III klasi |
Fiziskās specifikācijas
|
Parametrs |
Specifikācija |
|---|---|
|
Montāža |
Modulāra pamatplate uz DIN sliedes vai 19” statīva |
|
Izmēri |
102 mm augstums (114 mm ar stiprinājumiem) × 45 mm platums × 104 mm dziļums |
|
Masa |
Aptuveni 284 g (10 oz) uz moduli |
|
Kabeļi |
1 m līdz 100 m; RJ-45 savienotāji |
|
Null Hub adapteris |
P0971PK |
