Vispārīga informācija
• Ražotājs: Foxboro
• Modelis/daļas numurs: FBM215 P0916DB
Apraksts

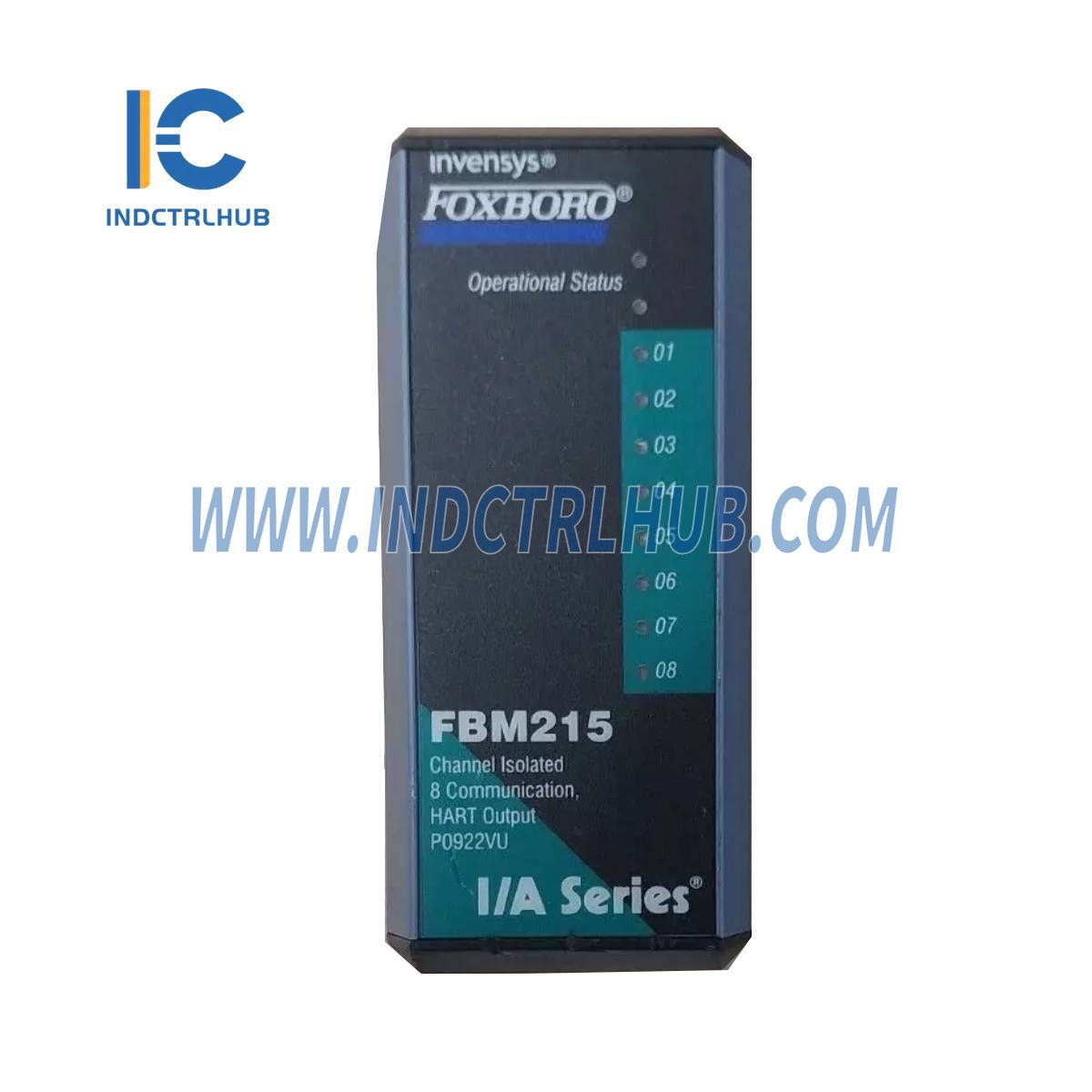

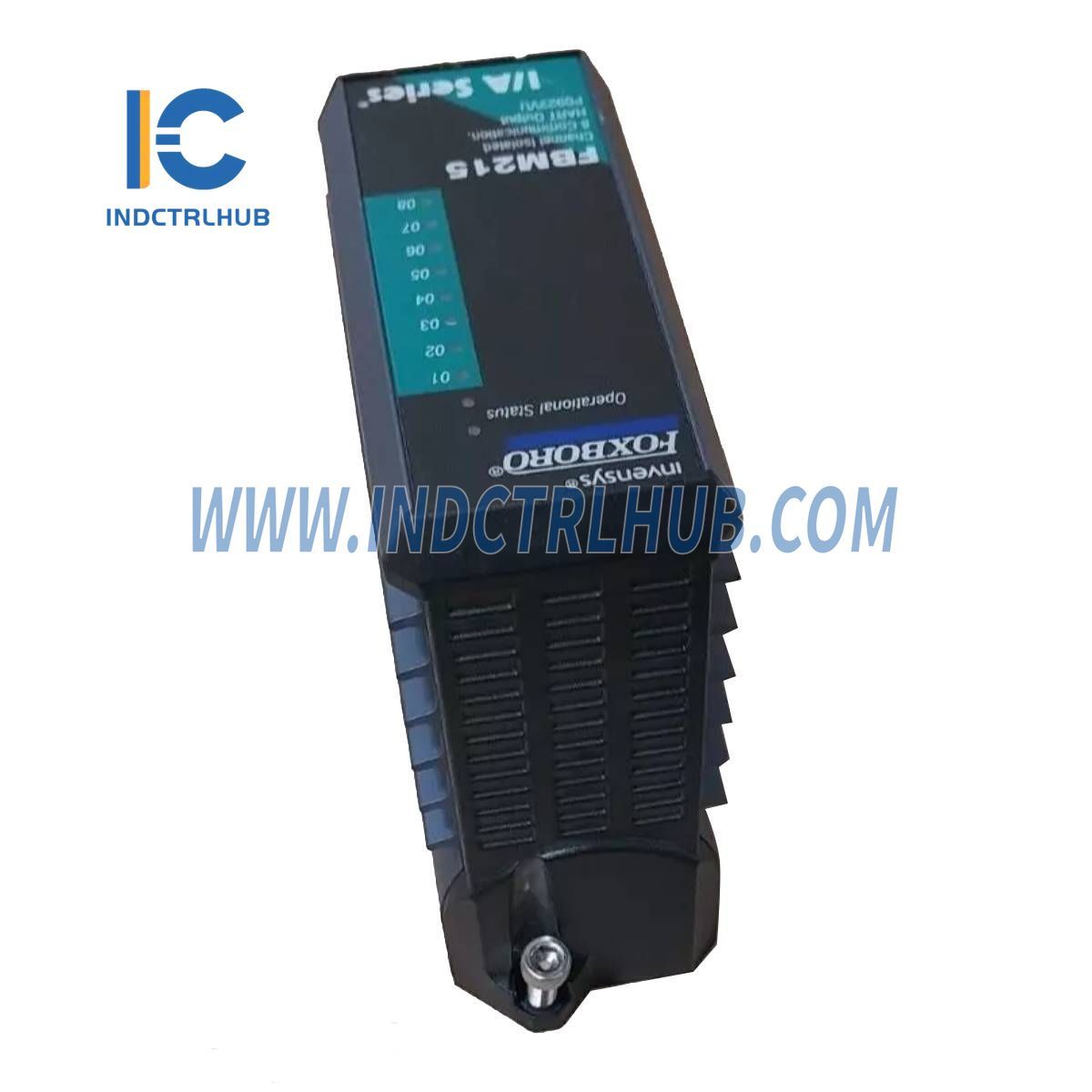

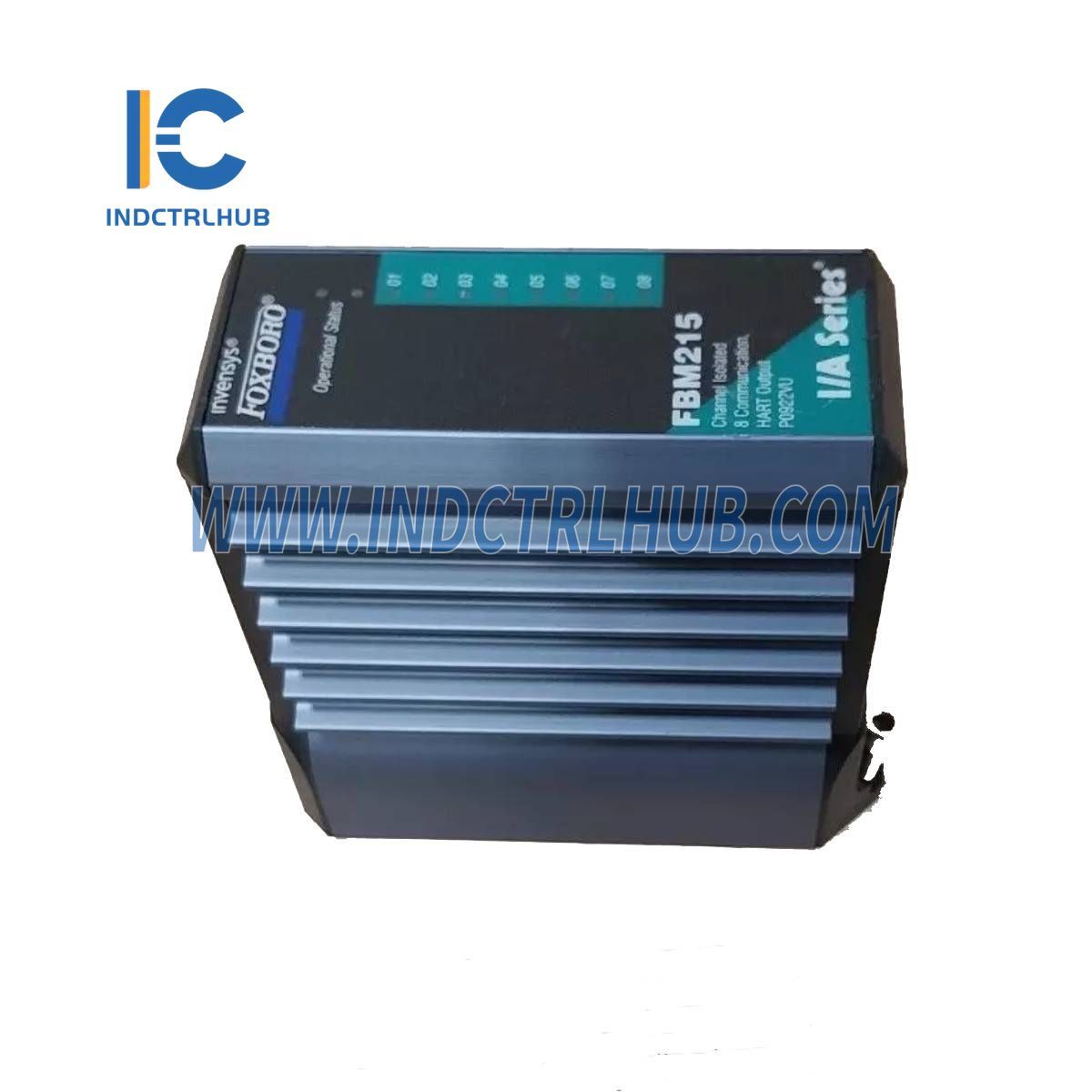

The Foxboro FBM215 ir HART komunikācijas izejas modulis ar astoņām kanāliem izolētām izejām. Tas atbalsta jebkuru standarta 4-20 mA ierīču un HART iespējotu ierīču kombināciju, nodrošinot stabilu un uzticamu saziņu ar lauka instrumentiem.
Funkcionālās specifikācijas
|
Parametrs |
Vērtība |
|---|---|
|
Lauka ierīču kanāli |
8 izolēti izejas kanāli |
|
Atbalstītie HART instrumentu tipi |
HART instrumenti, kas atbilst 5., 6. vai 7. versijai |
|
Saskarne |
Punktu-punktam, meistars/vergs, asinhrons, pusduplekss, 1200 bāudi |
|
Kļūdu pārbaude |
Paritāte katrā baitā, viens CRC pārbaudes bits katrā ziņojumā |
|
Ātrums |
2 ziņojumi sekundē |
|
Ātrākais atļautais ECB bloka periods |
100 ms (skatīt izmēru vadlīnijas optimālai slodzei) |
|
Maksimālais attālums (FBM215 līdz lauka ierīcei) |
Līdz 3030 m (10 000 pēdas) saskaņā ar HART FSK fiziskā slāņa specifikāciju |
|
Strāvas izejas |
Analoga precizitāte (ietver lineāritāti): ±0.05% no diapazona (4-20 mA) Izejas slodze: 750 Ω maksimums Maksimālais izmaiņu ātrums: 20 mA 60 milisekundēs Izšķirtspēja: 13 biti |
Vides specifikācijas
|
Stāvoklis |
Modulis |
Terminācijas komplekts |
|---|---|---|
|
Darba temperatūra |
-20 līdz +70°C (-4 līdz +158°F) |
PVC: -20 līdz +50°C (-4 līdz +122°F) |
|
Relatīvais mitrums |
5 līdz 95% (nekondensējošs) |
5 līdz 95% (nekondensējošs) |
|
Augstums |
-300 līdz +3 000 m (-1 000 līdz +10 000 pēdas) |
-300 līdz +3 000 m (-1 000 līdz +10 000 pēdas) |
|
Uzglabāšanas temperatūra |
-40 līdz +70°C (-40 līdz +158°F) |
-40 līdz +70°C (-40 līdz +158°F) |
|
Uzglabāšanas augstums |
-300 līdz +12 000 m (-1 000 līdz +40 000 pēdas) |
-300 līdz +12 000 m (-1 000 līdz +40 000 pēdas) |
|
Piesārņojums |
Piemērots G3 klases (smagiem) vidiem saskaņā ar ISA standartu S71.04 |
|
|
Vibrācija |
7,5 m/s² (0,75 g) no 5 līdz 500 Hz |
Fiziskās specifikācijas
|
Komponents |
Vērtība |
|---|---|
|
Svars (modulis) |
Aptuveni 284 g (10 oz) |
|
Svars (terminācijas komplekts - kompresija) |
Aptuveni 181 g (0.40 lb) |
|
Svars (terminācijas montāža - gredzena spailes) |
249 g (0.55 lb) aptuveni |
|
Izmēri (modulis) |
Augstums: 102 mm (4 in) Ar stiprinājuma ausīm: 114 mm (4.5 in) Platums: 45 mm (1.75 in) Dziļums: 104 mm (4.11 in) |
