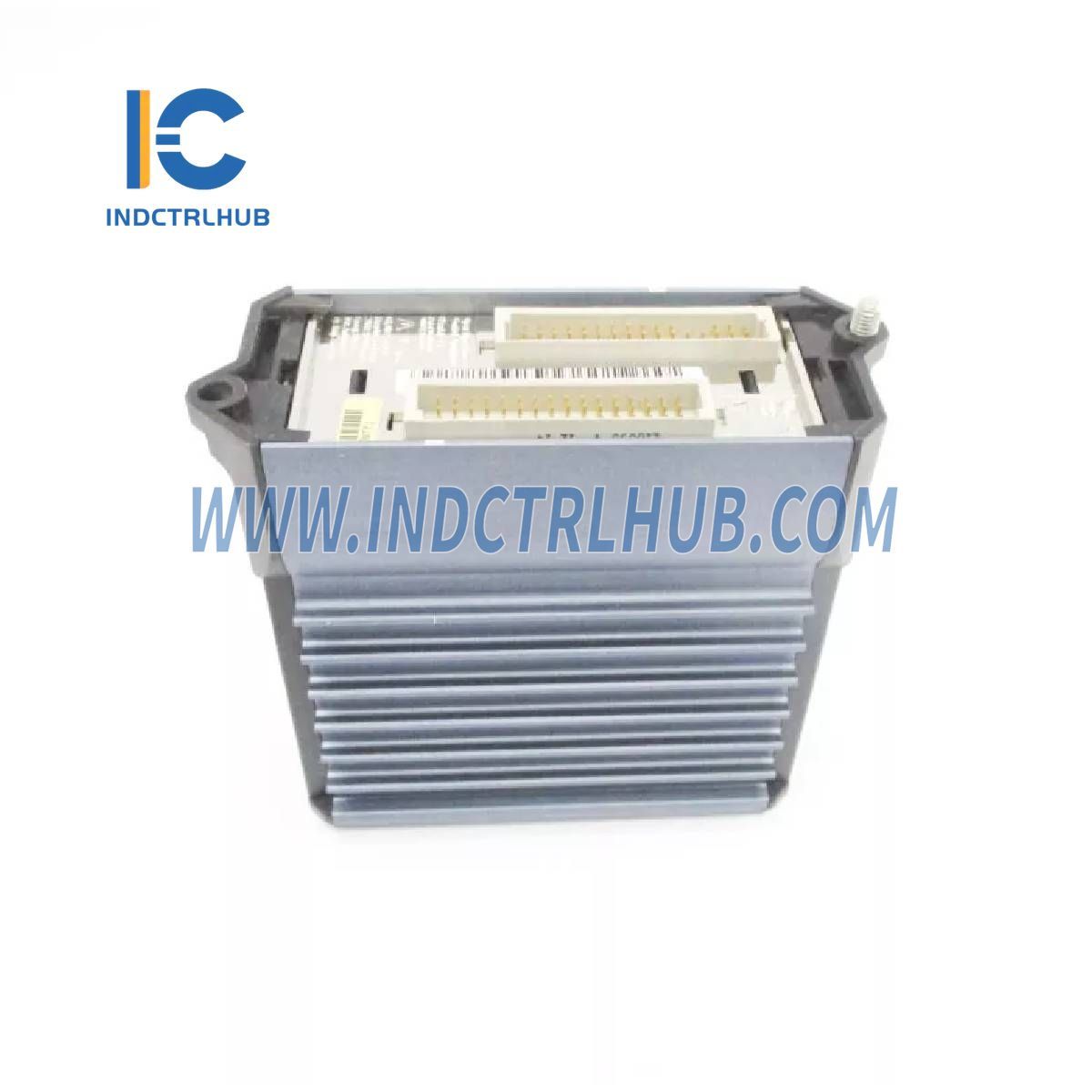

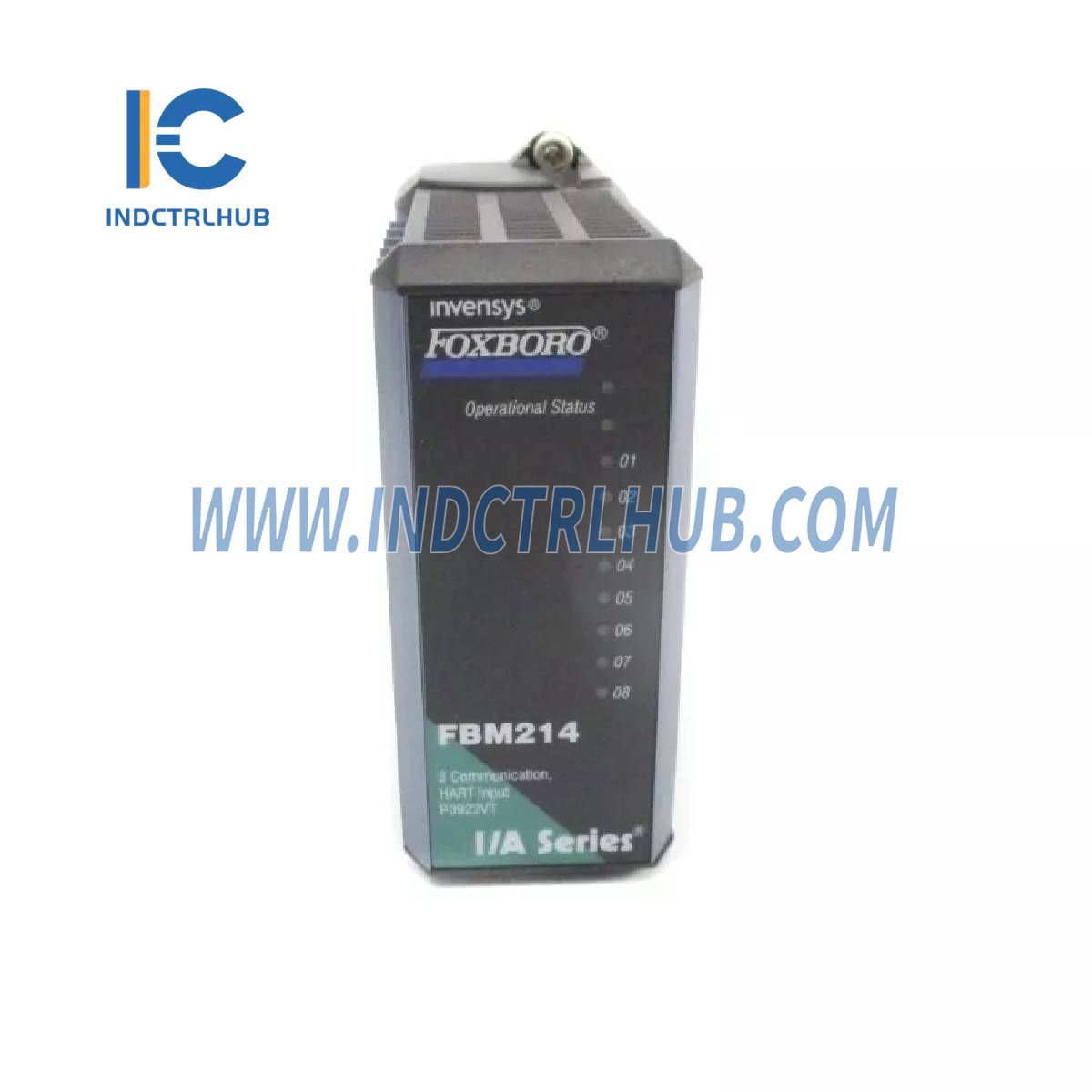

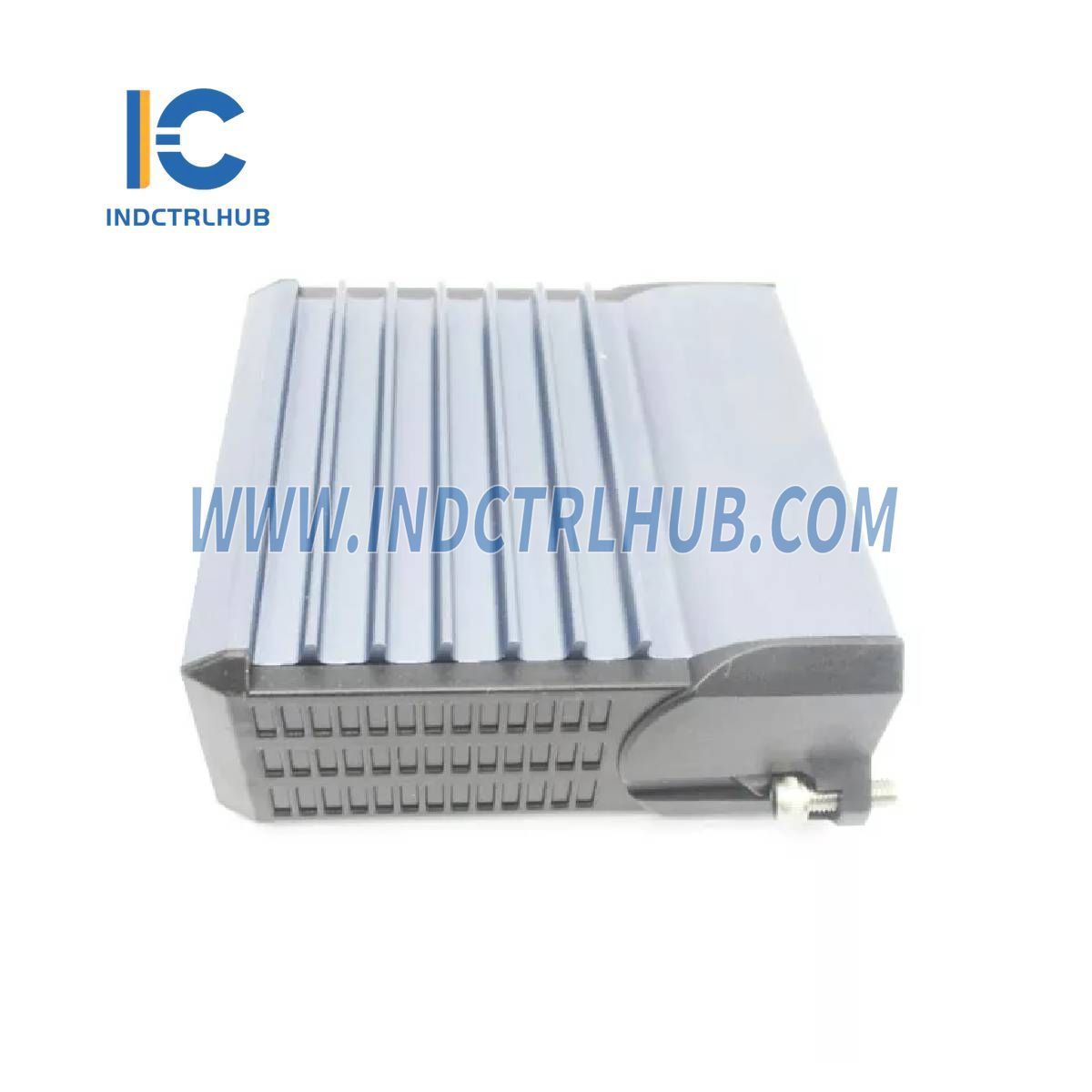

Product Description
Vispārīga informācija
|
Parametrs |
Specifikācija |
|---|---|
|
Ražotājs |
Foxboro |
|
Modeļa/daļas numurs |
FBM214 P0922VT |
|
Apraksts |
Komunikācijas ieejas saskarnes modulis |
Pārskats
Tas FBM214 HART komunikācijas ieejas saskarnes modulis īpašības astoņas 4 līdz 20 mA grupā izolētas analogās ieejas kanālas. Tas atbalsta standarta 4 līdz 20 mA un HART ierīču kombinācija, nodrošinot uzticamu saziņu rūpnieciskās automatizācijas sistēmās.
Funkcionālās specifikācijas
Lauka ierīču kanāli
|
Parametrs |
Specifikācija |
|---|---|
|
Atbalstītā versija |
HART protokols v6 |
|
Saskarne |
8 grupu izolēti kanāli |
|
Saziņa ar ierīci |
Punktu-punktam, meistars/vergs, asinhrons, pusdupleksā režīmā ar 1200 bāudiem |
|
Kļūdu pārbaude |
Paritāte katrā baitā, plus viens CRC pārbaudes bits |
|
Ātrums |
2 ziņojumi sekundē |
|
Ātrākais atļautais ECB bloka periods |
500 ms |
|
Maksimālais attālums (FBM214 līdz lauka ierīcei) |
Līdz 3030 m (10 000 pēdas) saskaņā ar HART FSK fiziskā slāņa specifikāciju HCF_SPEC-54, Rev. 8.1 |
|
Atbilstības spriegums |
18 V DC minimums pie 20.5 mA |
Strāvas ieejas
|
Parametrs |
Specifikācija |
|---|---|
|
Jutības pretestība |
61.9 Ω nomināls |
|
Kopējā ieejas pretestība |
280 Ω minimums |
|
Precizitāte (ietver nelinearitāti) |
±0.03% no pilnā mēroga |
|
Temperatūras koeficients |
50 ppm/°C |
|
Izšķirtspēja |
15 biti |
|
Atjaunināšanas ātrums |
100 ms |
|
Integrācijas laiks |
500 ms |
|
Kopējā režīma slāpēšana |
>100 dB pie 50 vai 60 Hz |
|
Normālā režīma slāpēšana |
>35 dB pie 50 vai 60 Hz |
|
Maksimālais cilpas pretestība |
280 Ω (izņemot lauka ierīci) |
|
Aizsardzība apļa barošanai |
Katrs kanāls ir galvaniski grupā izolēts, ar strāvas ierobežojumu un sprieguma regulēšanu. |
|
FBM iekšējais barošanas avots lauka ierīcei |
24 V DC ±10% kopējais barošanas avots visiem kanāliem. Ierobežots līdz vienam ierīcei katrā kanālā. |
Lauka autobusa komunikācija
|
Parametrs |
Specifikācija |
|---|---|
|
Lauka autobusa komunikācija |
Sazinās ar saistīto FCM vai FCP, izmantojot redundantu 2 Mbps moduļa Fieldbus |
|
Siltuma izkliede |
4 W (maksimāli) |
Vides specifikācijas
Darbības apstākļi
|
Parametrs |
Modulis |
Noslēguma komplekts (PVC) |
Terminācijas komplekts (PA) |
|---|---|---|---|
|
Temperatūra |
-20 līdz +70°C (-4 līdz +158°F) |
-20 līdz +50°C (-4 līdz +122°F) |
-20 līdz +70°C (-4 līdz +158°F) |
|
Relatīvais mitrums |
5 līdz 95% (nekondensējošs) |
5 līdz 95% (nekondensējošs) |
5 līdz 95% (nekondensējošs) |
|
Augstums |
-300 līdz +3 000 m (-1 000 līdz +10 000 pēdas) |
- |
- |
Uzglabāšanas apstākļi
|
Parametrs |
Specifikācija |
|---|---|
|
Temperatūra |
-40 līdz +70°C (-40 līdz +158°F) |
|
Relatīvais mitrums |
5 līdz 95% (nekondensējošs) |
|
Augstums |
-300 līdz +12 000 m (-1 000 līdz +40 000 pēdas) |
Citi vides faktori
|
Parametrs |
Specifikācija |
|---|---|
|
Piesārņojums |
Piemērots G3 klases (Skarbām) vidēm, saskaņā ar ISA standartu S71.04 |
|
Vibrācija |
7.5 m/S² (0.75 g) no 5 līdz 500 Hz |
Fiziskās specifikācijas
Stiprināšana
|
Parametrs |
Specifikācija |
|---|---|
|
Moduļa stiprināšana |
FBM214 montējas uz modulāra pamatplate, kas var būt DIN sliedē montējams (horizontāli vai vertikāli) vai horizontāli 19 collu statīvā izmantojot montāžas komplektu. |
|
Terminācijas montāža |
DIN sliedes stiprinājums, atbalsta 32 mm (1.26 in) un 35 mm (1.38 in) DIN sliedes. |
Masa
|
Komponents |
Svars |
|---|---|
|
Modulis |
aptuveni 284 g (10 oz) |
|
Terminācijas komplekts (kompresijas tips) |
aptuveni 181 g (0,40 lb) |
|
Terminācijas komplekts (gredzena spailes tips) |
249 g (0.55 lb) aptuveni |
Izmēri
Moduļa izmēri
|
Parametrs |
Mērījums |
|---|---|
|
Augstums |
102 mm (4 in), 114 mm (4.5 in) ieskaitot stiprinājuma ausis |
|
Platums |
45 mm (1.75 in) |
|
Dziļums |
104 mm (4.11 in) |
Terminācijas montāžas izmēri
Skatīt 10. lappusi tehniskajā rokasgrāmatā, lai iegūtu detalizētus izmērus.
Terminācijas kabeļi
|
Parametrs |
Specifikācija |
|---|---|
|
Kabeļa garumi |
Līdz 30 m (98 ft) |
|
Kabeļa materiāli |
Poliuretāns vai Hypalon®/XLP |
|
Noslēguma kabeļa tips |
1. tips – skatīt 2. tabula 9. lappusē. |
|
Kabeļa savienojums (TA puse) |
25-pinu vīriešu D-subminiature |
Konstrukcija – terminēšanas komplekts
|
Parametrs |
Specifikācija |
|---|---|
|
Materiāls |
Polivinilhlorīds (PVC), poliamīds (PA), gredzena spailes (PVC) |
|
Ģimenes grupas krāsa |
Zaļš – komunikācija |
|
Termināļu bloki |
3 līmeņi, 8 pozīcijas |
Lauka terminēšanas savienojumi
Kompresijas tipa vadu savienojums
|
Vada tips |
Pieņemamais izmērs |
|---|---|
|
Ciets/Saraukti (AWG) |
0,2 līdz 4 mm² / 0,2 līdz 2,5 mm² / 24 līdz 12 AWG |
|
Saraukti ar ferrulēm |
0,2 līdz 2,5 mm² (ar vai bez plastmasas apkakles) |
Gredzena spailes tipa vadu savienojums
|
Parametrs |
Specifikācija |
|---|---|
|
Savienotāja izmērs |
#6 izmēra savienotāji (0,375 collas / 9,5 mm) |
|
Pieņemamais vada izmērs |
0,5 līdz 4 mm² / 22 līdz 12 AWG |
Daļu numuri
|
Komponents |
Daļas numurs |
|---|---|
|
FBM214 modulis |
P0922VT |
|
Noslēguma komplekti |
Skatīt “Funkcionālās specifikācijas – noslēguma komplekti” (8. lappuse). |
