Product Description
Vispārīga informācija
• Ražotājs: Foxboro
• Modelis/daļas numurs: FBM214 P0916DC
Apraksts

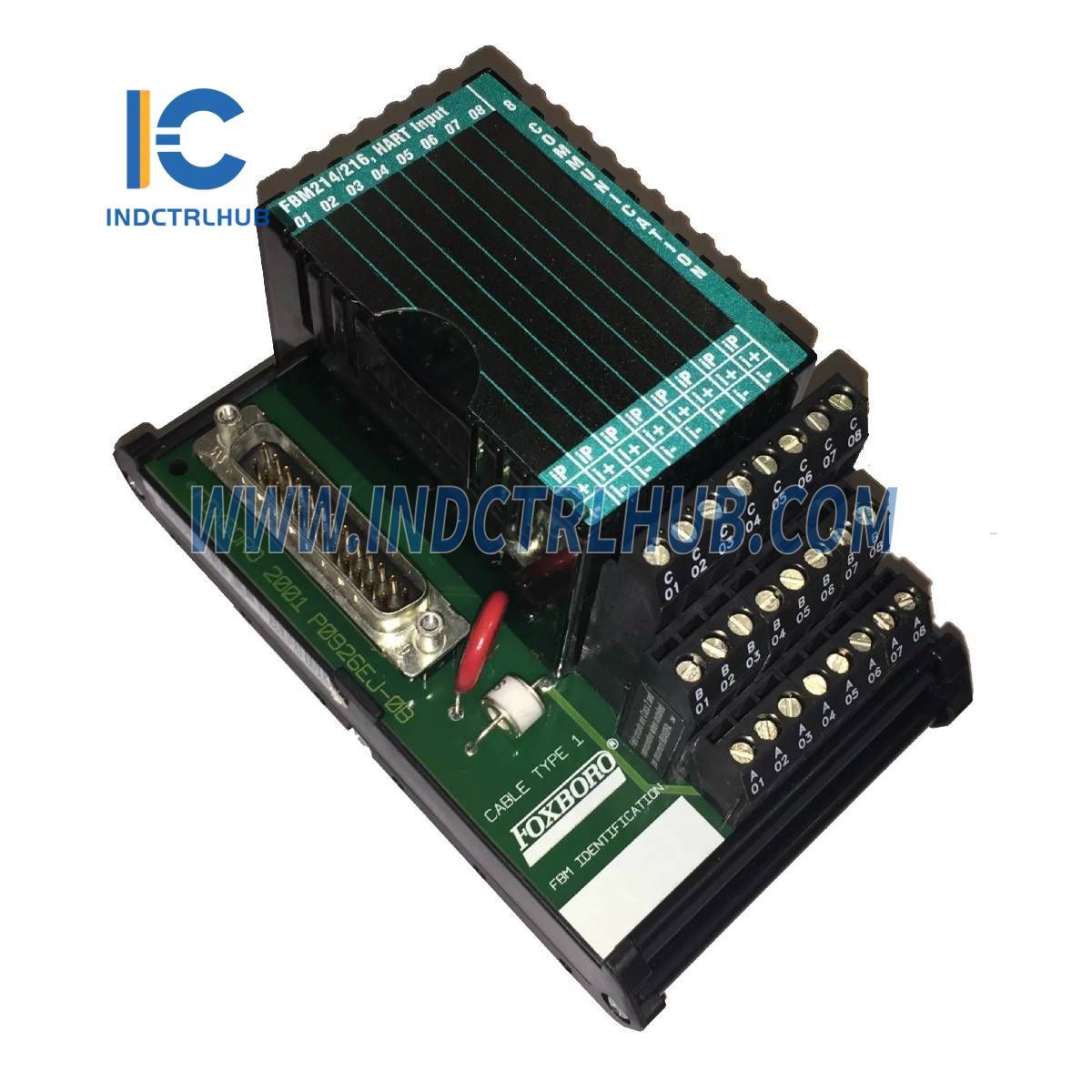

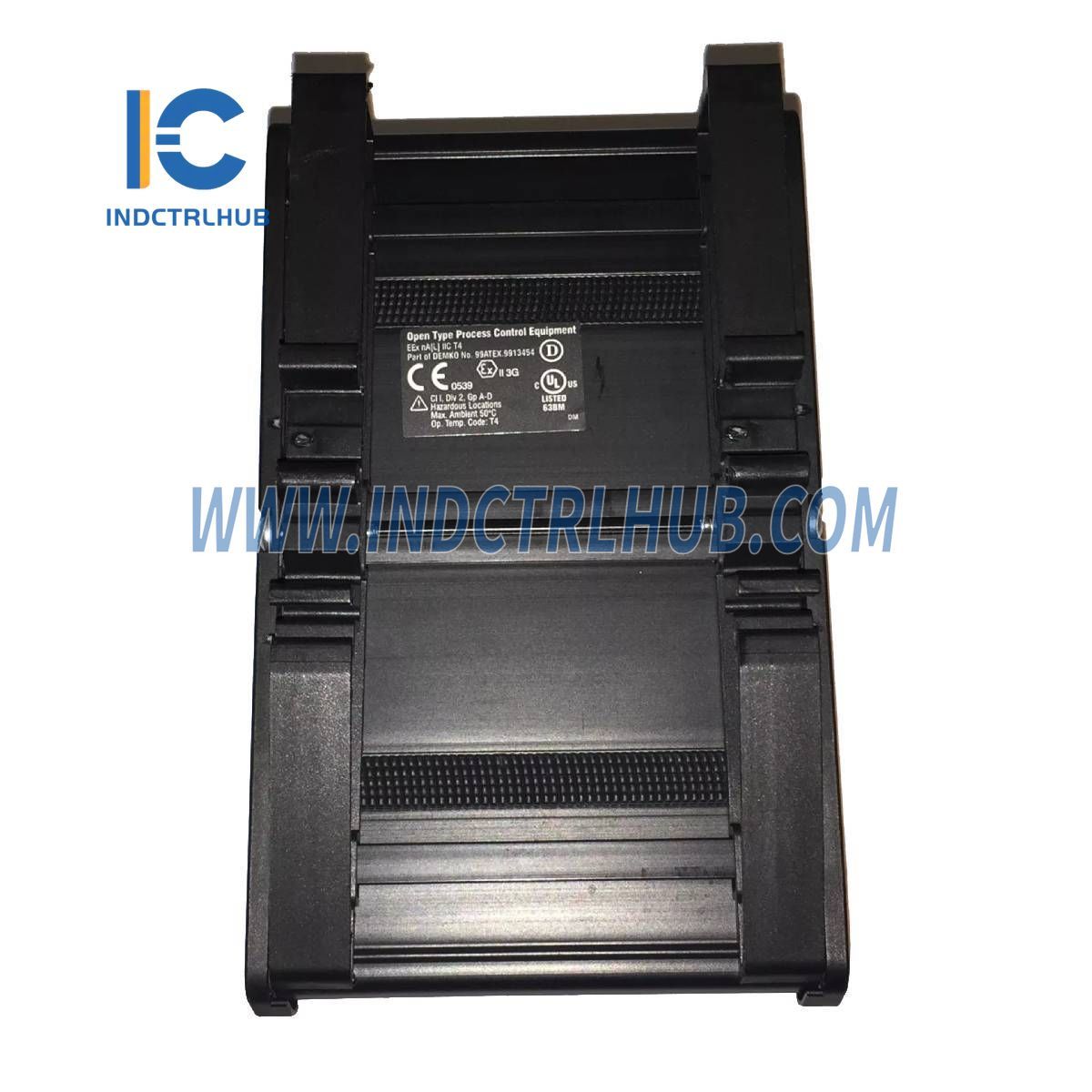

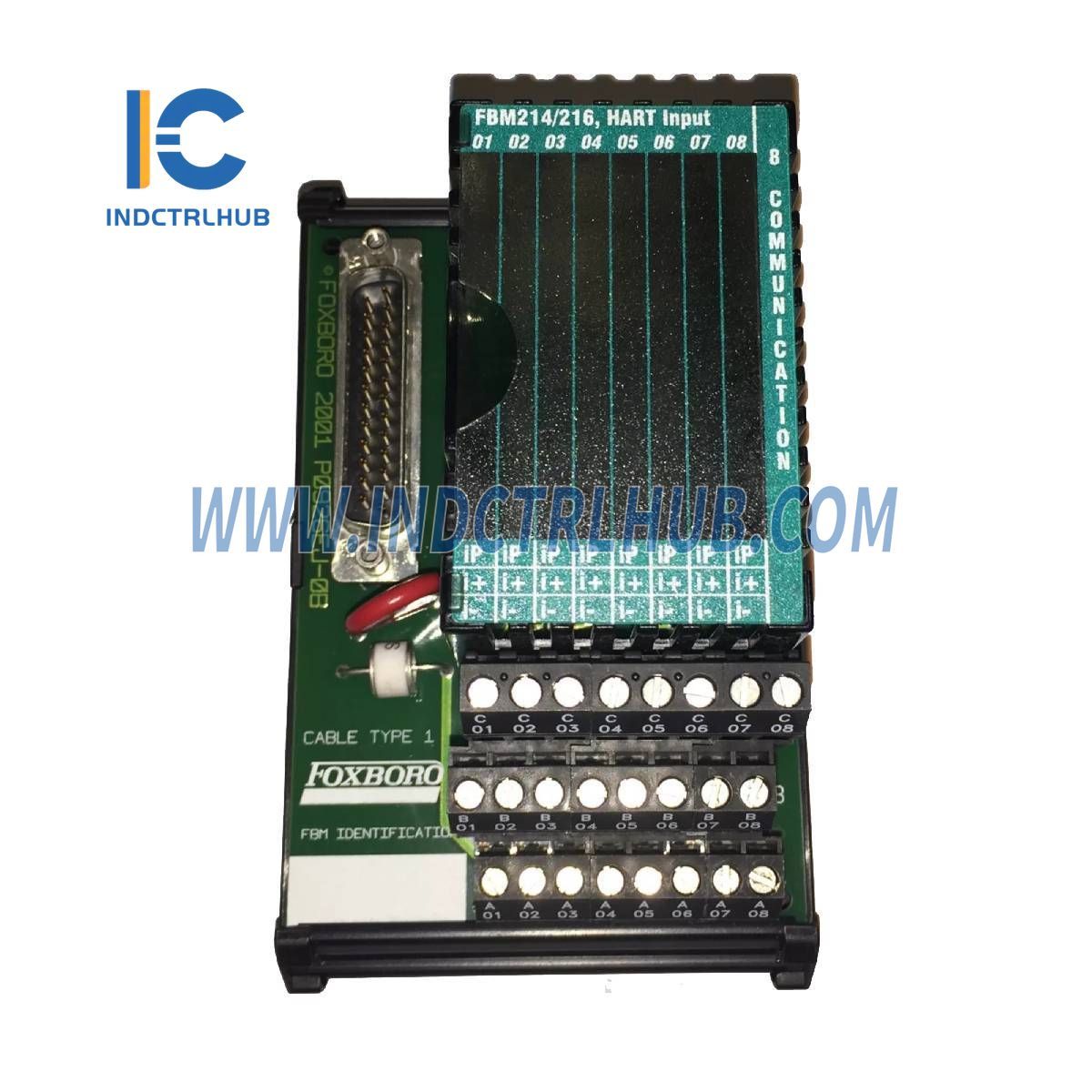

The Foxboro FBM214 P0916DC ir HART komunikācijas ieejas modulis, kas atbalsta HART atbilstošus instrumentus un nodrošina uzticamu saziņu ar lauka ierīcēm. Tam ir astoņi individuāli izolēti kanāli un tas nodrošina stabilu datu pārraidi ar kļūdu pārbaudi un ātru apstrādi.
Kabeļu tipi un daļu numuri
|
Kabeļa garums (m/pēdas) |
1. tipa P/PVC |
1. tipa LSZH |
|---|---|---|
|
3.0 (9.8) |
RH916DC (aizstāj P0916DC) |
RH928AD (aizstāj P0928AD) |
Funkcionālās specifikācijas
|
Parametrs |
Vērtība |
|---|---|
|
Lauka ierīču kanāli |
8 individuāli izolēti kanāli |
|
Atbalstītie HART instrumentu tipi |
HART instrumenti, kas atbilst 5., 6. vai 7. versijai |
|
Saskarne |
Punktu-punktam, meistars/vergs, asinhrons, pusduplekss, 1200 bāudi |
|
Kļūdu pārbaude |
Paritāte katrā baitā, viens CRC pārbaudes bits |
|
Ātrums |
2 ziņojumi sekundē |
|
Ātrākais atļautais ECB bloka periods |
100 ms (skatīt izmēru vadlīnijas optimālai slodzei) |
|
Maksimālais attālums (FBM214b līdz lauka ierīcei) |
Līdz 3030 m (10 000 pēdas) saskaņā ar HART FSK fiziskā slāņa specifikāciju |
|
Iekšējā cilpas barošanas sprieguma atbilstība |
18,5 V DC minimums pie 20,5 mA |
|
Strāvas ieejas |
Jutības pretestība: 61,5 Ω nominālais Kopējais ieejas pretestība: 280 Ω nominālais |
|
Precizitāte (ietver nelinearitāti) |
±0.03% no pilnā mēroga |
|
Temperatūras koeficients |
50 ppm/ºC |
|
Izšķirtspēja |
15 biti |
|
Atjaunināšanas ātrums |
100 ms |
|
Integrācijas laiks |
500 ms |
|
Kopējā režīma slāpēšana |
>100 dB pie 50 vai 60 Hz |
|
Normālā režīma slāpēšana |
>35 dB pie 50 vai 60 Hz |
|
Ieejas pretestība, ieskaitot terminācijas komplektu |
Ārēji barots: 282 Ω Iekšēji barots: 302 Ω |
Barošanas prasības
|
Parametrs |
Vērtība |
|---|---|
|
Ieejas sprieguma diapazons (redundants) |
24 V DC +5% -10% |
|
Patēriņš |
7 W (maksimāli) |
|
Siltuma izkliede |
4 W (maksimāli) |
Vides specifikācijas
|
Stāvoklis |
Modulis |
Terminācijas komplekts |
|---|---|---|
|
Darba temperatūra |
-20 līdz +70°C (-4 līdz +158°F) |
-20 līdz +70°C (-4 līdz +158°F) |
|
Uzglabāšanas temperatūra |
-40 līdz +70°C (-40 līdz +158°F) |
-40 līdz +70°C (-40 līdz +158°F) |
|
Relatīvais mitrums |
5 līdz 95% (nekondensējošs) |
5 līdz 95% (nekondensējošs) |
|
Augstums |
-300 līdz +3 000 m (-1 000 līdz +10 000 pēdas) |
-300 līdz +12,000 m (-1,000 līdz +10,000 ft) |
|
Uzglabāšanas augstums |
-300 līdz +12 000 m (-1 000 līdz +40 000 pēdas) |
-300 līdz +12 000 m (-1 000 līdz +40 000 pēdas) |
|
Piesārņojums |
Piemērots G3 klases (smagiem) vidiem saskaņā ar ISA standartu S71.04 |
|
|
Vibrācija |
7,5 m/s² (0,75 g) no 5 līdz 500 Hz |
Fiziskās specifikācijas
|
Komponents |
Vērtība |
|---|---|
|
Svars (modulis) |
Aptuveni 284 g (10 oz) |
|
Svars (terminācijas komplekts - kompresija) |
Aptuveni 181 g (0.40 lb) |
|
Izmēri (modulis) |
Augstums: 102 mm (4 in) Ar stiprinājuma ausīm: 114 mm (4.5 in) Platums: 45 mm (1.75 in) Dziļums: 104 mm (4.11 in) |
