Product Description
Vispārīga informācija
• Ražotājs: Foxboro
• Modelis/Daļas numurs: FBM214 P0916BX

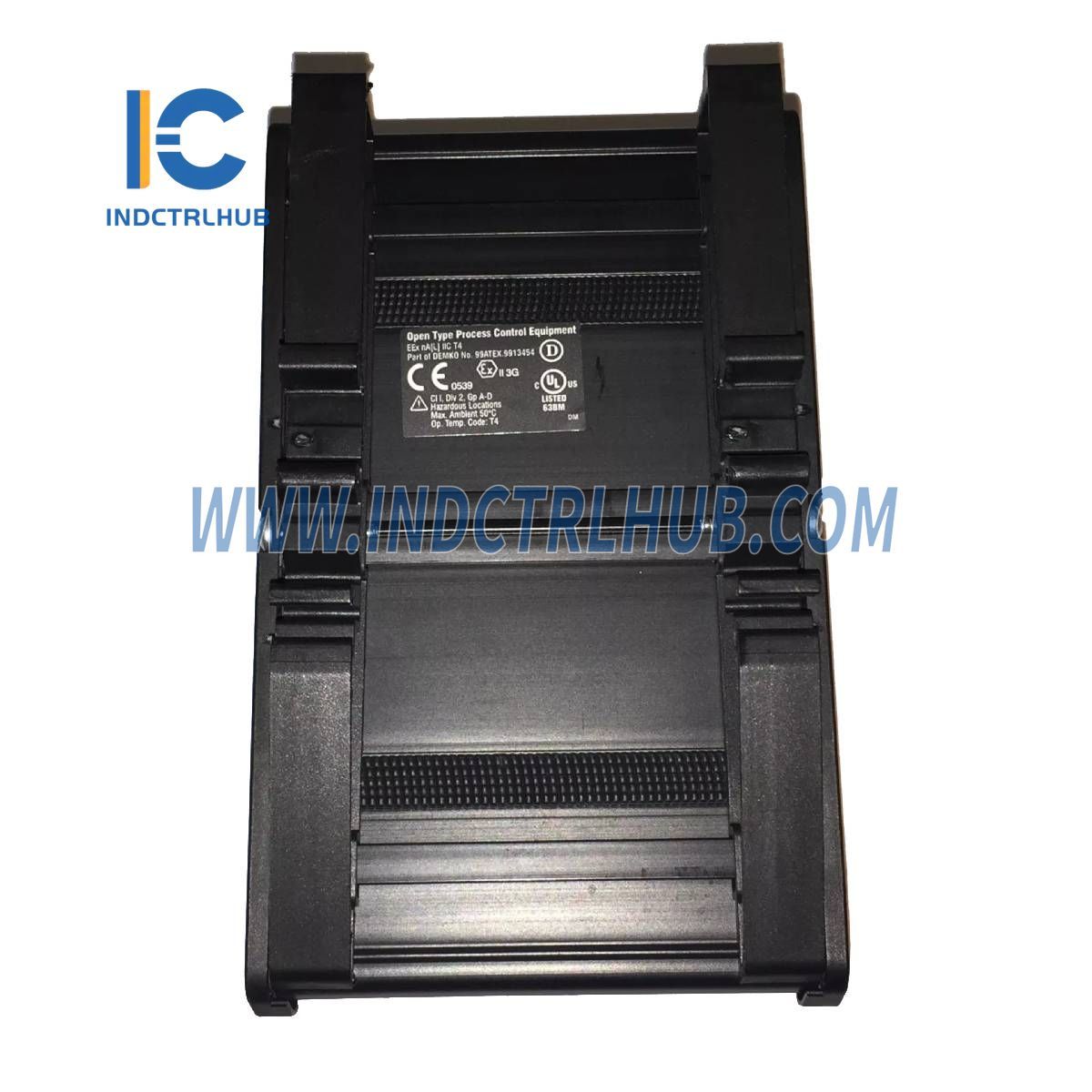

Apraksts

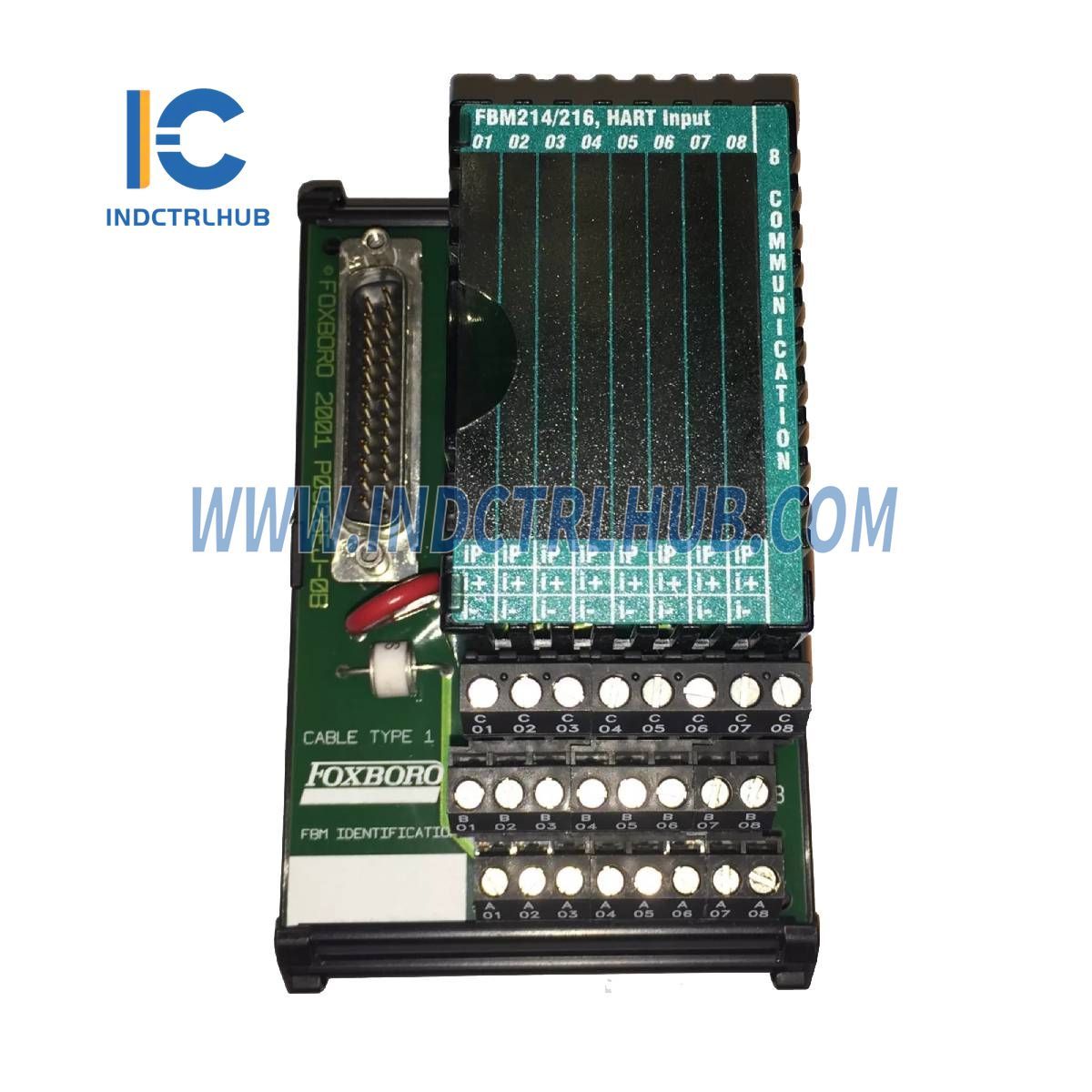

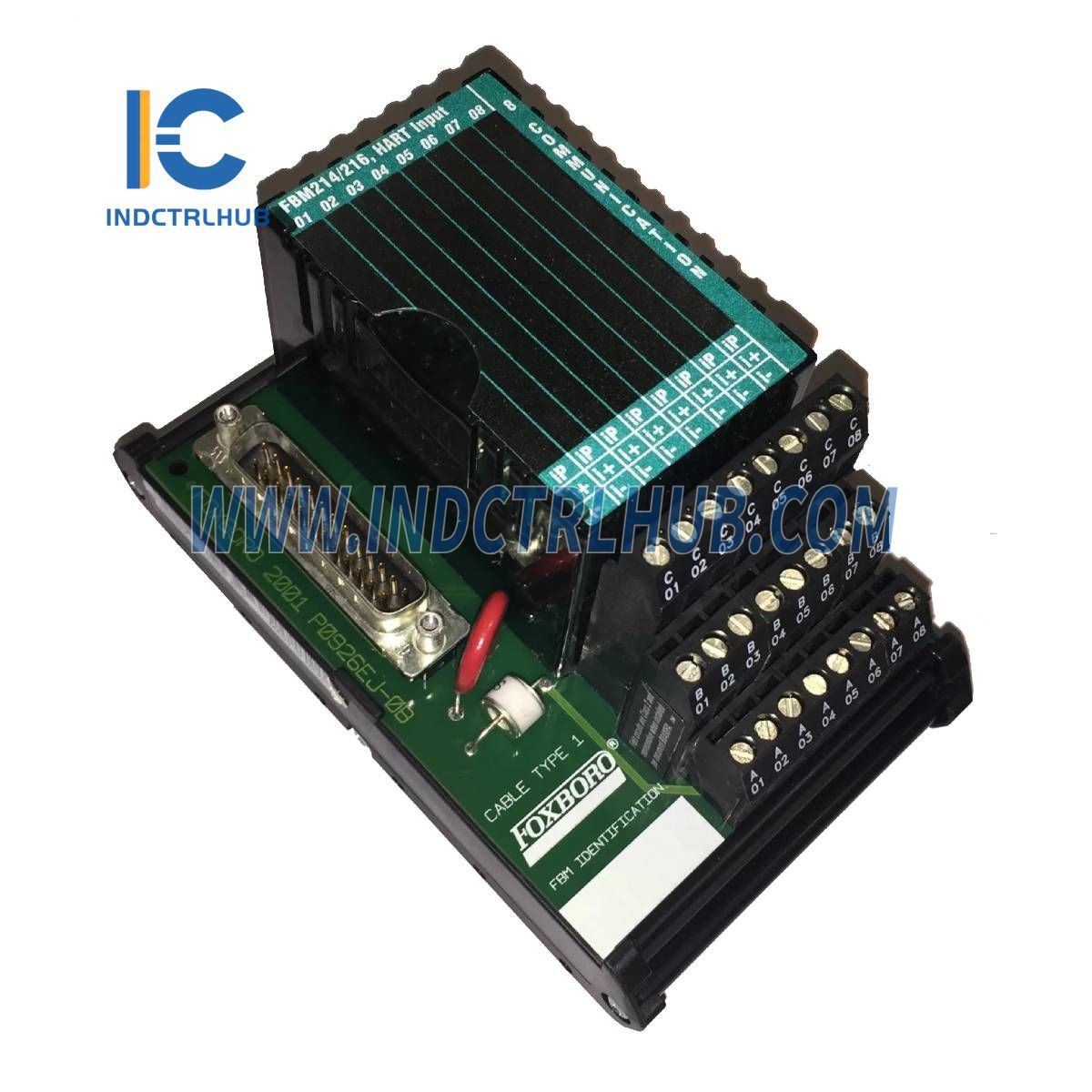

Tas FBM214b HART komunikācijas ieejas modulis satur astoņiem 4 līdz 20 mA individuāli izolētiem analogo ieejas kanāliem. Tas atbalsta jaukumu no standarta 4-20 mA ierīces un HART ierīces, nodrošinot punktu-punktu saziņu ar kļūdu pārbaudi un optimizētām reakcijas ātruma likmēm.
Funkcionālās specifikācijas
|
Parametrs |
Vērtība |
|---|---|
|
Atbalstītie HART instrumentu tipi |
HART versijas 5, 6 vai 7 atbilstošas ierīces |
|
Saskarne |
8 individuāli izolēti kanāli |
|
Saziņa ar ierīci |
Punktu-punktam, meistars/vergs, asinhrons, pusduplekss, 1200 bāudi |
|
Kļūdu pārbaude |
Paritāte katrā baitā, CRC pārbaudes bits |
|
Ātrums |
2 ziņojumi sekundē |
|
Ātrākais atļautais ECB bloka periods |
100 ms (skatīt izmēru vadlīnijas optimālai slodzei) |
|
Maksimālais attālums (FBM214b līdz lauka ierīcei) |
Līdz 3030 m (10 000 pēdas), saskaņā ar HART FSK fiziskā slāņa specifikāciju HCF_SPEC-54, Rev 8.1 |
|
Iekšējā cilpas barošanas sprieguma atbilstība pie terminēšanas montāžas |
18,5 V DC minimums pie 20,5 mA |
|
Strāvas ieejas |
- Jutības pretestība: 61,5 Ω nominālais - Kopējais ieejas pretestība: 280 Ω nominālais |
|
Precizitāte (ietver nelinearitāti) |
±0.03% no pilnā mēroga |
|
Temperatūras koeficients |
50 ppm/°C |
|
Izšķirtspēja |
15 biti |
|
Atjaunināšanas ātrums |
100 ms |
|
Integrācijas laiks |
500 ms |
|
Kopējā režīma slāpēšana |
>100 dB pie 50 vai 60 Hz |
|
Normālā režīma slāpēšana |
>35 dB pie 50 vai 60 Hz |
|
Ieejas pretestība ieskaitot terminācijas komplektu |
- Ārēji barots: 282 Ω - Iekšēji barots: 302 Ω |
Barošanas prasības
|
Parametrs |
Vērtība |
|---|---|
|
Ieejas sprieguma diapazons (rezervēts) |
24 V DC +5% / -10% |
|
Enerģijas patēriņš |
7 W (maksimāli) |
|
Siltuma izkliede |
4 W (maksimāli) |
Vides specifikācijas
|
Stāvoklis |
Darbībā |
Atmiņa |
|---|---|---|
|
Temperatūra (modulis) |
-20 līdz +70°C (-4 līdz +158°F) |
-40 līdz +70°C (-40 līdz +158°F) |
|
Temperatūra (terminācijas komplekts) |
-20 līdz +70°C (-4 līdz +158°F) |
-40 līdz +70°C (-40 līdz +158°F) |
|
Relatīvais mitrums |
5 līdz 95% (nekondensējošs) |
5 līdz 95% (nekondensējošs) |
|
Augstums |
-300 līdz +3 000 m (-1 000 līdz +10 000 pēdas) |
-300 līdz +12 000 m (-1 000 līdz +40 000 pēdas) |
|
Piesārņojums |
Piemērots G3 klases (Skarbai) videi, saskaņā ar ISA S71.04, testēts pēc EIA 364-65, III klase |
|
|
Vibrācija |
7,5 m/s² (0,75 g) no 5 līdz 500 Hz |
- |
Fiziskās specifikācijas
|
Parametrs |
Vērtība |
|---|---|
|
Moduļa svars |
284 g (10 oz) |
|
Terminācijas montāžas svars |
Saspiešana: 181 g (0.40 lb) |
|
Izmēri (modulis) |
- Augstums: 102 mm (4 in), 114 mm (4.5 in) ieskaitot stiprinājuma ausis - Platums: 45 mm (1.75 in) - Dziļums: 104 mm (4.11 in) |
