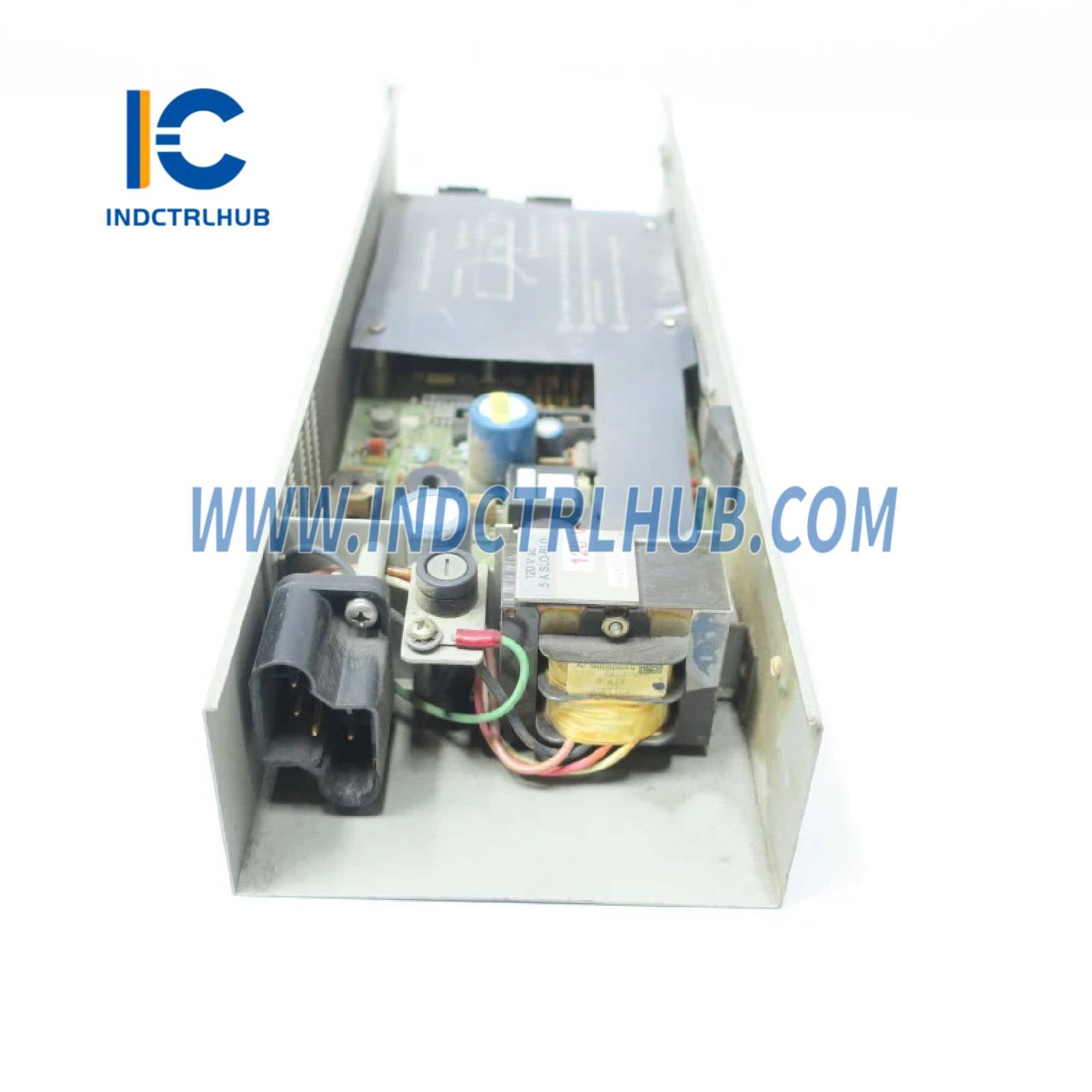

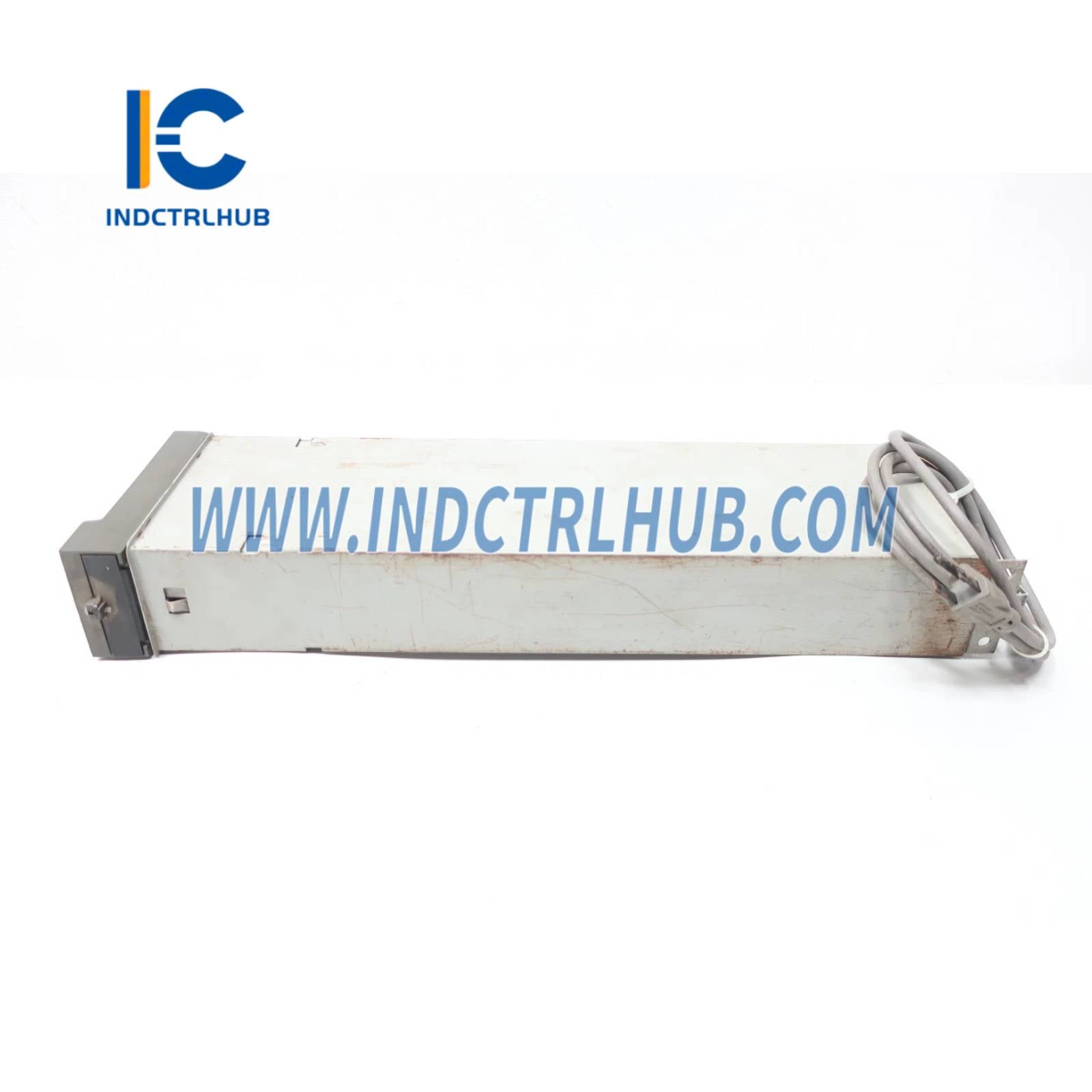

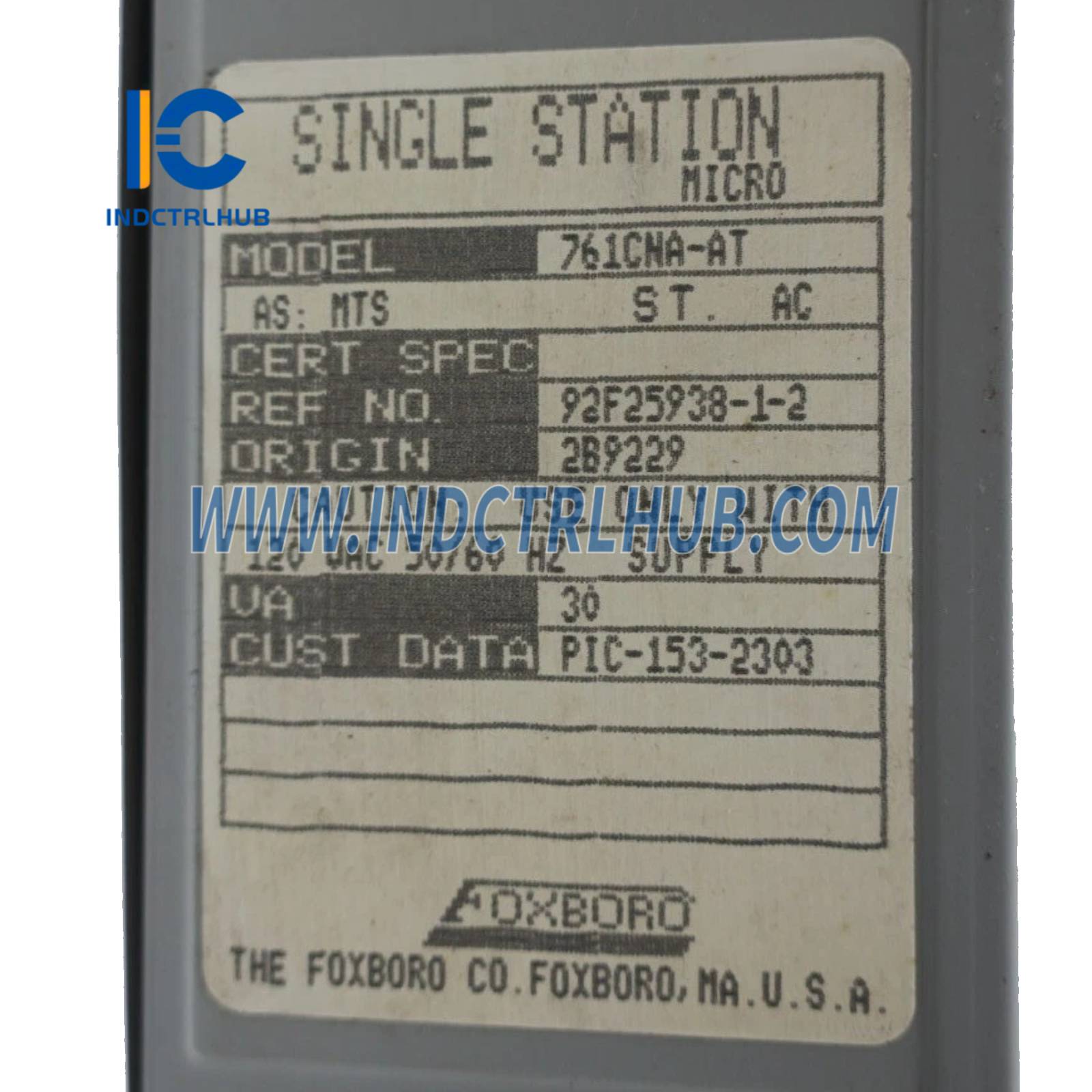

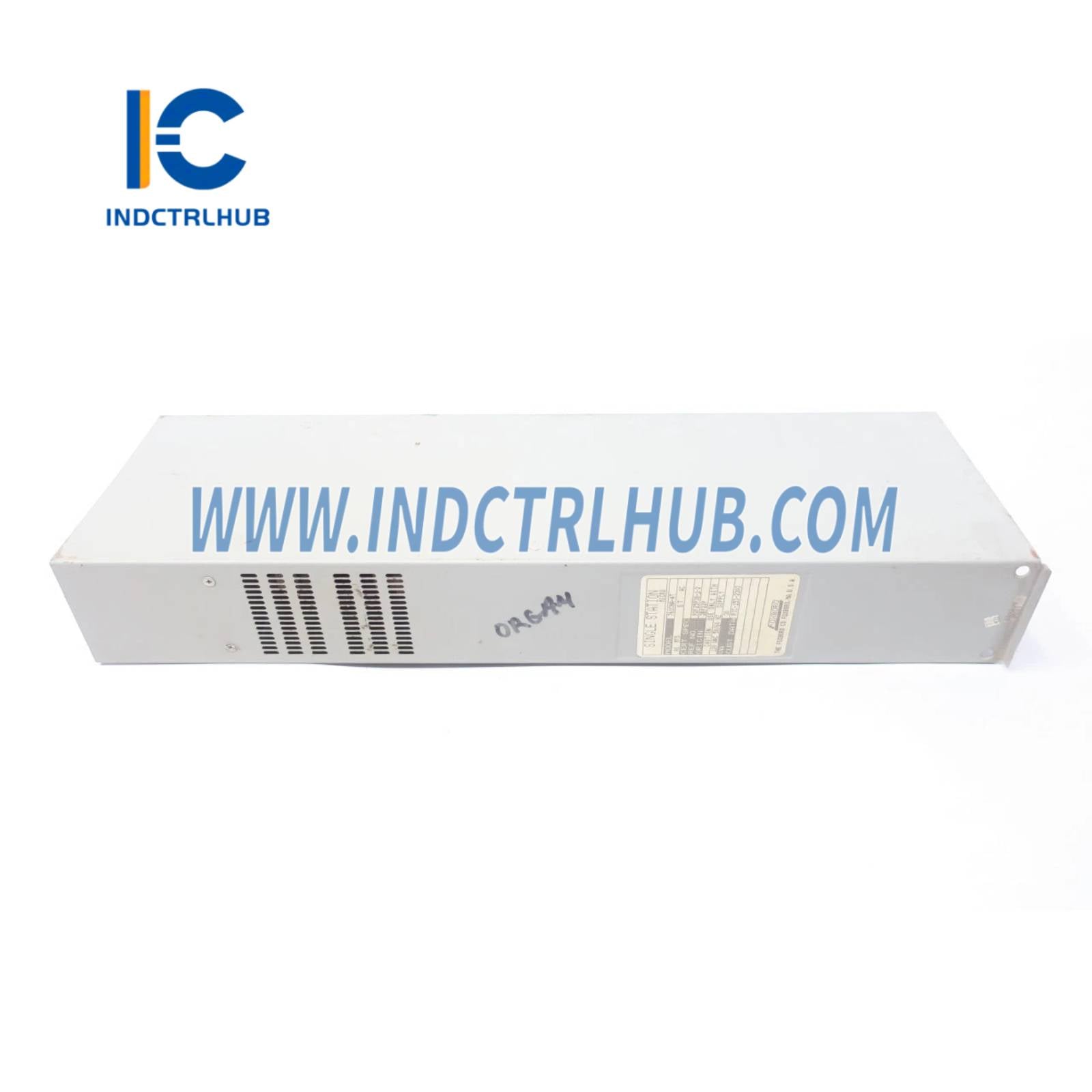

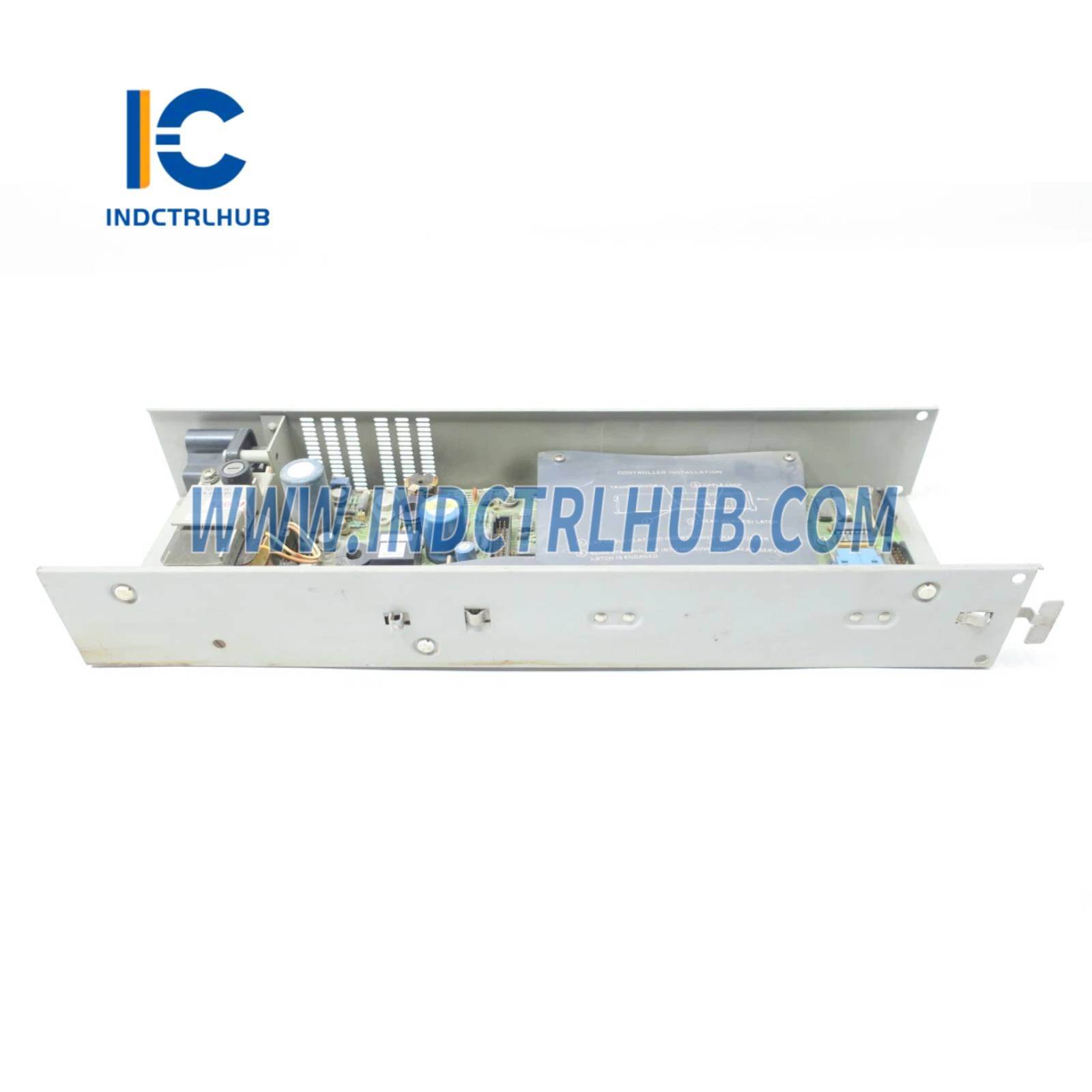

Foxboro 761CNA-AT Vienas stacijas MICRO Plus kontrolieris

Foxboro 761CNA-AT Vienas stacijas MICRO Plus kontrolieris

  • Manufacturer: Foxboro

  • Product No.: 761CNA-AT

  • Condition:1000 noliktavā

  • Product Type: Viena stacijas MICRO Plus kontrolieris

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 4500g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • Atbalsts 24/7
  • 30 dienu atgrieÅ”ana
  • Ātra piegāde

šŸ“˜ Produkta pārskats

Lauks Detaļas
Ražotājs Foxboro (Invensys)
Modeļa numurs 761CNA-AT
Apraksts Vienas stacijas MICRO Plus kontrolieris, korpusa montāža, 120 V AC, 32 pozīciju termināļu bloks
Produkta veids Uzlabots vienas stacijas kaskādes kontrolieris ar EXACT vadību
Lietojumi Rūpnieciskā procesa vadība, automatizācija, HVAC, partiju vadība
Iespējas EXACT vadÄ«ba, dinamiskā kompensācija, pieŔķiramie trauksmes signāli, algebriskie aprēķini, Boole loÄ£ika, impulsa vadÄ«ts ieejas signāls, pH displejs, seriālā komunikācija, kaskādes vadÄ«ba, piekļuves kodu droŔība
Sistēmas saderība Pielāgojams H-Line, E27 sērijai, pneimatiskajiem 100-Line un 62HM kontrolieriem

āš” Elektriskās specifikācijas

Parametrs Specifikācija
BaroŔanas avots 120 V AC, 50/60 Hz, +10/-15%, maksimāli 30 VA
Transmitera baroÅ”ana 25 V DC ar 250 Ī© rezistoru diviem 4-20 mA raidÄ«tājiem; pēc izvēles 65 V DC vienam 10-50 mA raidÄ«tājam
Ieejas signāli - Analogais: 4-20 mA DC (standarta, caur 250 Ī© rezistoriem); 1-5 V DC (noņemot rezistorus); pēc izvēles 10-50 mA DC
- Termopāris: Tips J, K, E (prasa E93 raidītāju)
- RTD: PlatÄ«ns IEC 100/SAMA 100, -200 lÄ«dz +850Ā°C
- Frekvence: 1-9999 Hz (saderīgs ar E83 Vortex, 81/82 turbīnas plūsmas mērītājiem)
- Impulsa palielināŔana/samazina: 1-9999 Hz pāris, saderīgs ar 62HM kontrolieri
Maksimālie ieejas signāli 4 analogie (4-20 mA/1-5 V/10-50 mA), 1 termopāris, 1 RTD, 2 frekvences, 1 impulsu augŔup/lejup pāris
Izejas signāli - VadÄ«ba: 4-20 mA ar maksimāli 500 Ī© (pēc izvēles izolēts vai 10-50 mA ar 660 Ī©)
- PalÄ«gierÄ«ce: 1-5 V DC ar vismaz 2 kĪ©
- Diskrētais: 2 neizolēti NPN tranzistora slēdži, maksimāli 50 V DC, 250 mA maksimāli, 100 ĀµA noplÅ«de
Diskrētās ieejas 2 neizolēti kontaktu/transistoru slēdži, nominālais 5 V DC, maksimāli 1 mA

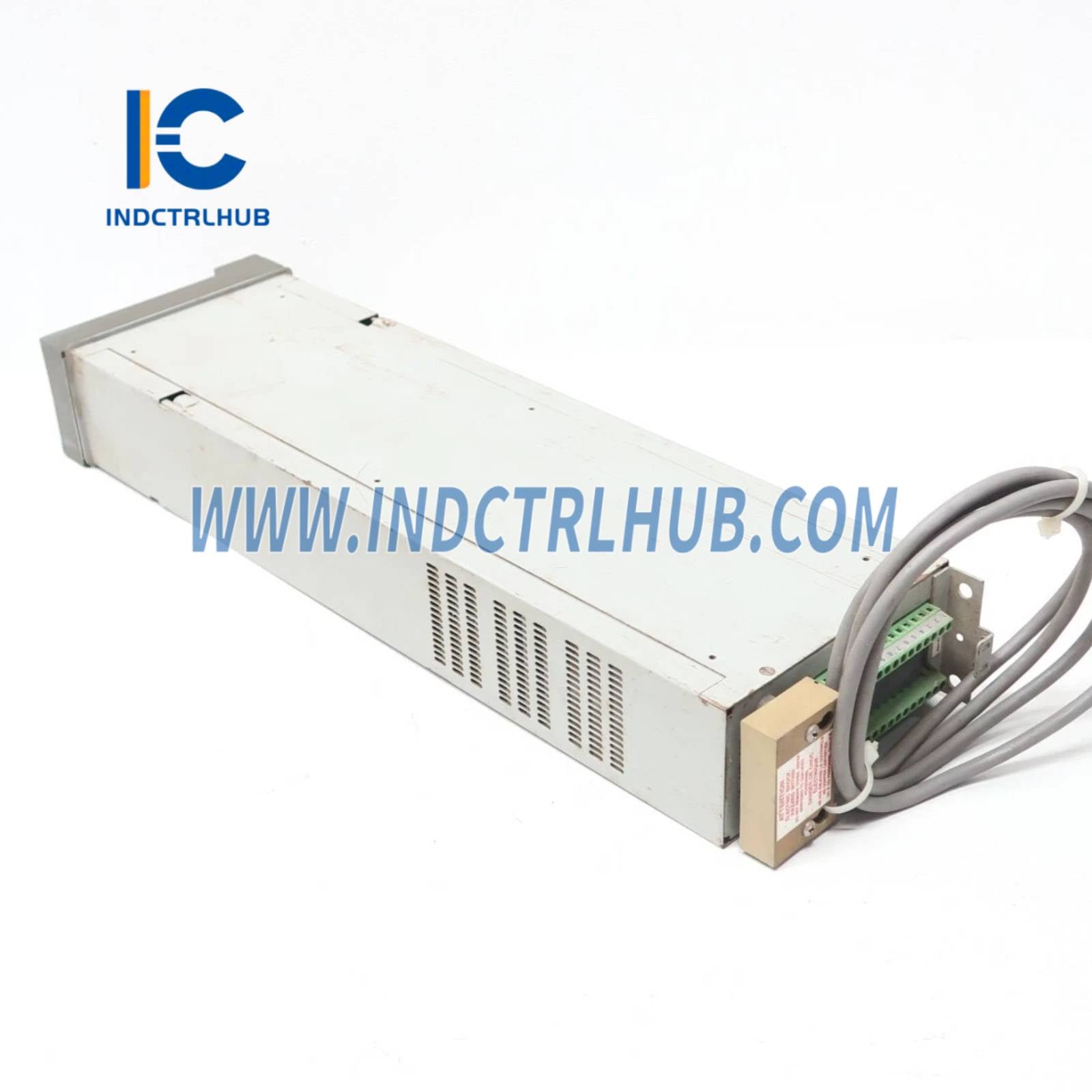

Signāla savienojumi 32 pozÄ«ciju termināļu bloks, spiediena termināļi lÄ«dz 2.5 mmĀ² (14 AWG) vadiem
BaroŔanas savienojumi 3 pozīciju termināļa lente ar 8-32 skrūvju savienojumiem

šŸ”Œ Funkcionālās specifikācijas

Parametrs Specifikācija
VadÄ«bas funkcijas - Primārais kontrolieris: P, I, PD, PI, PID, EXACT; opcijas: nelineārs paplaÅ”inātājs, attiecÄ«ba, izsekoÅ”ana, ārējā atiestatÄ«Å”ana/ierobežojumi, partiju vadÄ«ba
- Sekundārais kontrolieris: P, PI (iespējots kaskādei), attiecība, ārējie ierobežojumi
EXACT vadÄ«ba Mikroprocesora bāzēta paÅ”regulācija, pielāgojas reāllaika procesa dinamikai; lietotājam izvēlams slāpējums/pārsniegums; var ieslēgt/izslēgt
Dinamiskā kompensācija VadÄ«ba/atpalikums, impulss, miruÅ”ais laiks (katrs 0-200 min); miruÅ”ais laiks priekŔā vadÄ«bai/atpalikumam; individuāli sekoÅ”anas slēdži; izpilde 10x/s (5x/s sarežģītām konfigurācijām)
Trauksmes 4 divlÄ«meņu trauksmes ar miruŔās zonas, BÅ«la izeja; atbalsta High/High, High/Low, Low/Low, AbsolÅ«to, Novirzi, Izmaiņu ātrumu, FiksējoÅ”as/Ne-fiksējoÅ”as/AtļaujoÅ”as
Aprēķini 3 neatkarÄ«gi bloki (CALC 1-3); operatori: +, -, Ɨ, Ć·, āˆš, BÅ«la vārti; atbalsta tieŔās ieejas, konstantes un iepriekŔējo aprēķinu rezultātus
Būla loģika 5 vienas ieejas vārti (DIRECT, NOT), 5 divu ieeju vārti (OR, NOR, AND, NAND, XOR, NXOR); 18 funkciju slēdži
Signāla apstrāde Kvadrāts, kvadrātsakne, 2 raksturotāji (10/15 segmenti)
Signālu sadale 25 iekŔējie signāli (kondicionēti/nekondicionēti ieejas signāli, vadÄ«bas izejas, aprēķini)
Vadības režīma ierobežojumi - Proporcionālā josla: 1-8000%
- Integrālis: 0,01-200 min/atkārtojums
- Atvasinājums: 0-100 min
- Attiecība: 0-5
Ieejas filtrs Otrās kārtas Buttervorta filtrs, 0-10 min pielāgoŔanas laiks
Sērijveida komunikācija RS-485 ports; atbalsta konfigurācijas lejupielādi, aptauju, parametru lasÄ«Å”anu/rakstÄ«Å”anu; saderÄ«gs ar Foxboro F6501A pārveidotāju (lÄ«dz 90 kontrolieriem)
Atmiņa NesagraujoŔā atmiņa (NOVRAM), saglabā iestatÄ«jumus strāvas zuduma laikā, bez baterijām
Konfigurācija PriekŔējā paneļa tastatÅ«ra, interaktÄ«vas norādes; kopÄ“Å”anas funkcija caur NOVRAM un K0143DV piederumu

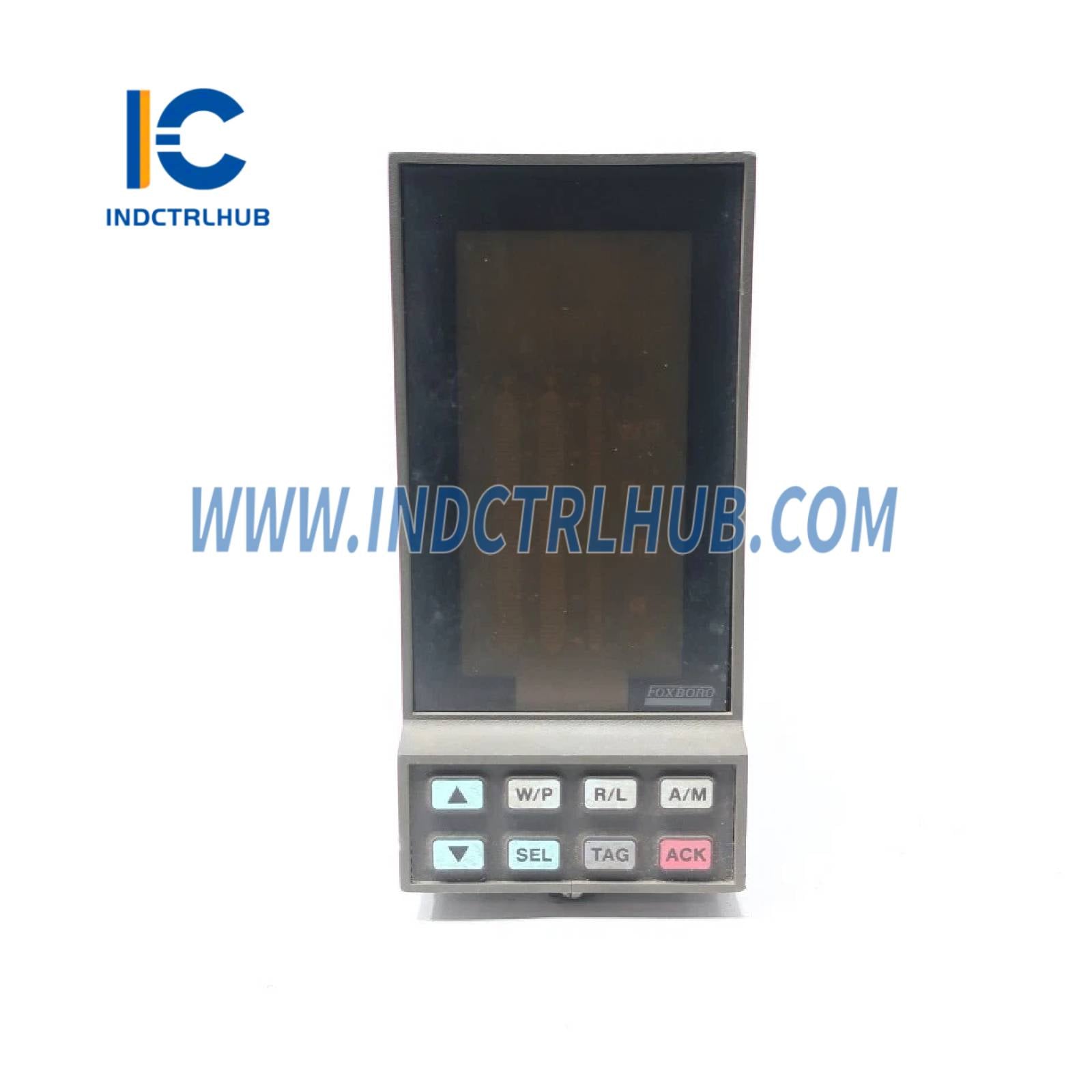

Displejs FluorescējoÅ”s alfanumerisks (2x9 rakstzÄ«mes), 3x50 segmentu joslu diagrammas, trauksmes simbols, statusa indikatori; Ā±0,1% izŔķirtspēja (skaitliskā), Ā±2% (joslu diagrammas)
DroŔība Paroles aizsardzÄ«ba konfigurācijas izmaiņām

šŸŒ”ļø Vides specifikācijas

Parametrs Specifikācija
Darba temperatÅ«ra 5 lÄ«dz 50Ā°C (40 lÄ«dz 120Ā°F)
Relatīvais mitrums 5 līdz 95% bez kondensāta
Vides temperatÅ«ras ietekme Ā±0,1% (iestatÄ«Å”anas punkts), Ā±0,5% (analoga ieeja/izeja), Ā±0,2% (frekvence), Ā±0,5Ā°C (RTD) pie 30Ā°C izmaiņām
Mitrumi ietekme Ā±0,1% no diapazona pie 95% RH un 30Ā°C mitrā spuldzē

āœ… Veiktspējas specifikācijas

Parametrs Precizitāte
IestatÄ«Å”anas punkts (Vietējais/TālvadÄ«ba/AttiecÄ«ba) Ā±0,1% no diapazona
Ieeja (Analogā/Frekvence/RTD) Ā±0,1% / Ā±0,1% / Ā±0,5Ā°C
Izeja (vārsts/pārsÅ«tÄ«ts) Ā±0,5% / Ā±0,25%
Lineārizācija (RTD/termopāris) Ā±0,5Ā°C
Kontroles režīmi Ā±5% (proporcionālā josla), Ā±5% (integrālis >0,1 min), Ā±5 s (atvasinājums <0,1 min)
Trauksmes (absolÅ«tās/novirzes/ātruma) Ā±0,1%
Aprēķini Ā±0,1%
Frekvences reakcija Līdz 3 Hz plakans (analogais ieejas signāls uz izeju)
Izejas troksnis Maksimālais 0,25% no maksimuma līdz minimumam
BaroÅ”anas sprieguma ietekme Ā±0,1% no diapazona pie +10/-15% AC izmaiņām

šŸ”§ Fiziskās specifikācijas

Parametrs Specifikācija
Montāža Mājoklis uzstādīts uz paneļa
Signāla savienojumi 32 pozÄ«ciju termināļa bloks, spiediena termināļi lÄ«dz 2.5 mmĀ² (14 AWG)
BaroŔanas savienojumi 3 pozīciju termināļa lente ar 8-32 skrūvju savienojumiem
Aptuvenā masa 4,5 kg (10 lb)
