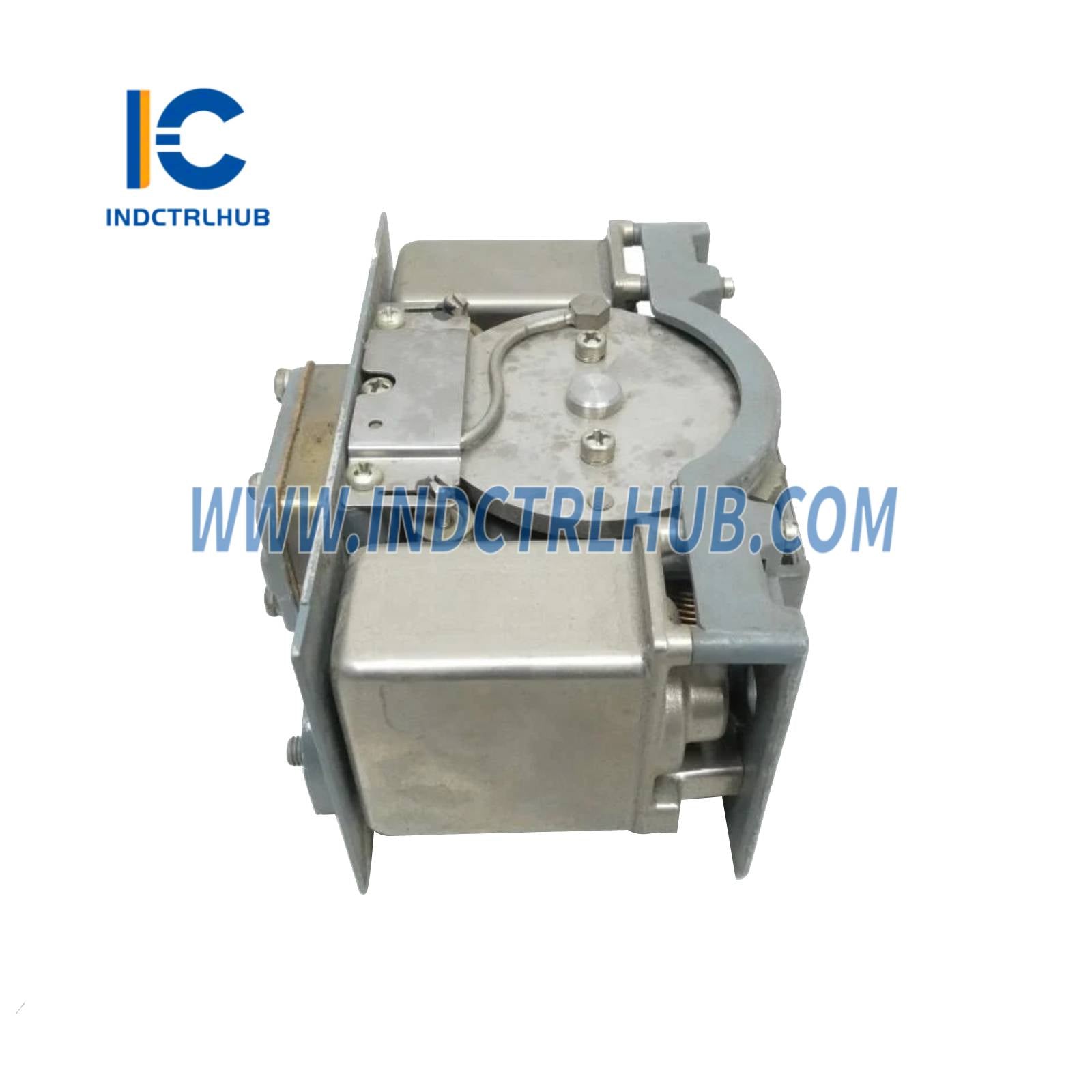

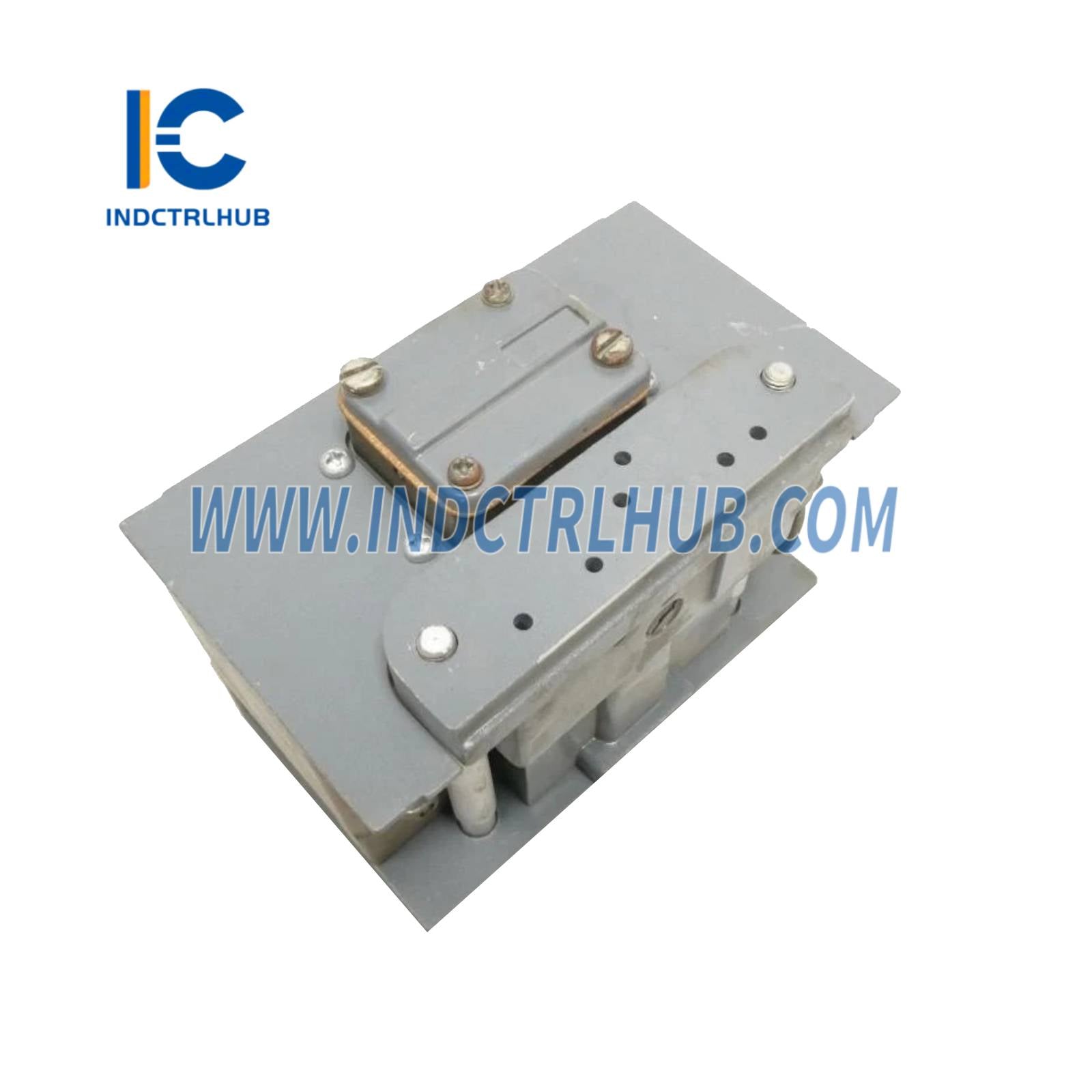

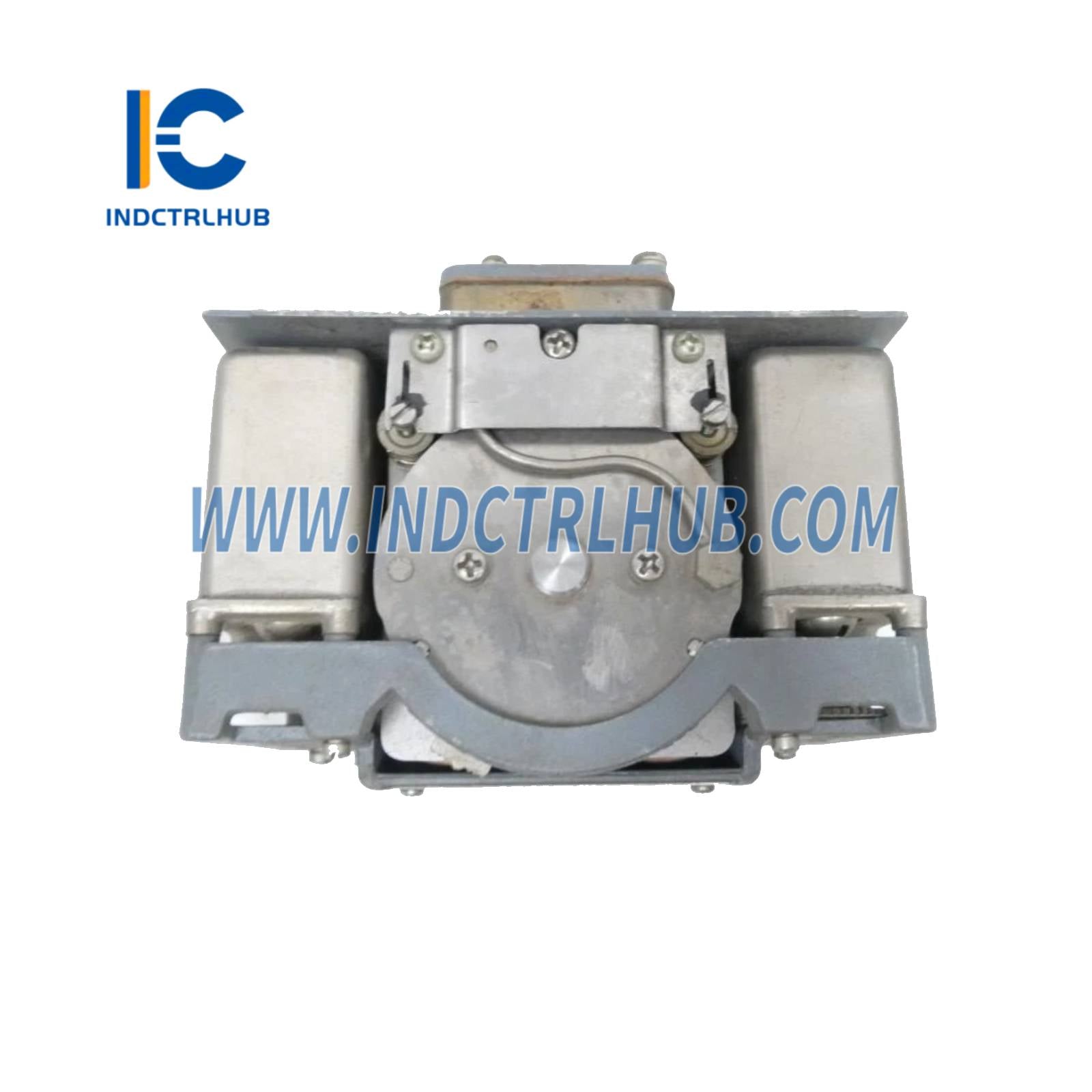

Foxboro 58P5 pneimatiskais regulators
Produkta pārskats
- Foxboro 58P5 ir pneimatiskais regulators no 58P sērijas, ko ražo Foxboro, tagad Schneider Electric sastāvā. Šis regulators ir paredzēts procesa mainīgo, piemēram, spiediena, temperatūras, plūsmas vai līmeņa, vadībai, radot pneimatisku izejas signālu, pamatojoties uz novirzi starp mērīto procesa mainīgo un iestatīto vērtību. To izmanto rūpnieciskās lietojumprogrammās, tostarp ķīmiskajā apstrādē, naftas un gāzes nozarē un elektroenerģijas ražošanā, precīzai vadībai pneimatiskajās vadības sistēmās.
Tehniskās specifikācijas
- 58P5 ir šādas specifikācijas, balstoties uz nozares avotiem:
| Specifikācija | Detaļas |
|---|---|
| Modelis/Daļas numurs | 58P5 |
| Ražotājs | Foxboro (Schneider Electric) |
| Apraksts | Pneimatiskais regulators, proporcionāla + atiestatīšanas + atvasinājuma kontrole |
| Sērija | 58P |
| Funkcija | Kontrolē procesa mainīgos ar proporcionālām, atiestatīšanas un atvasinājuma darbībām |
| Kontroles režīmi | Proporcionāls + Atiestatīšana + Atvasinājums (PID) |
| Ieejas signāls | 3–15 psi (20–100 kPa vai 0,2–1,0 bārs) |
| Izejas signāls | 3–15 psi (20–100 kPa vai 0,2–1,0 bārs) |
| Piegādes spiediens | 20 psi (140 kPa) nominālais |
| Gaisa patēriņš | Aptuveni 0,3 scfm (0,5 m³/h) standarta apstākļos |
| Vadības regulēšana | Proporcionālā josla: 5–500% Atiestatīšana (integrāla): 0,01–50 minūtes Atvasinājums: 0.05–50 minūtes |
| Vadības darbība | Palielināt-Samazināt vai Palielināt-Palielināt (konfigurējams) |
| Precizitāte | ±0,5% no diapazona (tipiski, atkarīgs no sistēmas iestatījuma) |
| Montāža | Integrēti ar Foxboro 54 reģistratoru vai attālinātu 2 collu cauruļu stiprinājumu |
| Korpuss | Laika apstākļiem izturīgs, piemērots rūpnieciskai videi |
| Korpusa klasifikācija | IEC IP53, NEMA 3. tips (aptuveni) |
| Materiāli | Korpuss: alumīnijs vai pastiprināts poliesters Iekšējās sastāvdaļas: nerūsējošais tērauds, misiņš vai korozijizturīgas sakausējumi |
| Savienojumi | 1/4 NPT gaisa padevei un izvadei |
| Vides specifikācijas | Darba temperatūra: -20°C līdz +70°C (-4°F līdz +158°F) Uzglabāšanas temperatūra: -40°C līdz +85°C (-40°F līdz +185°F) Relatīvais mitrums: 5% līdz 95%, bez kondensāta |
| Izmēri | Aptuveni 150 mm (A) x 100 mm (P) x 200 mm (D) |
| Svars | Aptuveni 2,5 kg (5,5 lb) |
| Sertifikāti | CE, atbilst piemērojamajiem rūpniecības standartiem |
