Product Description

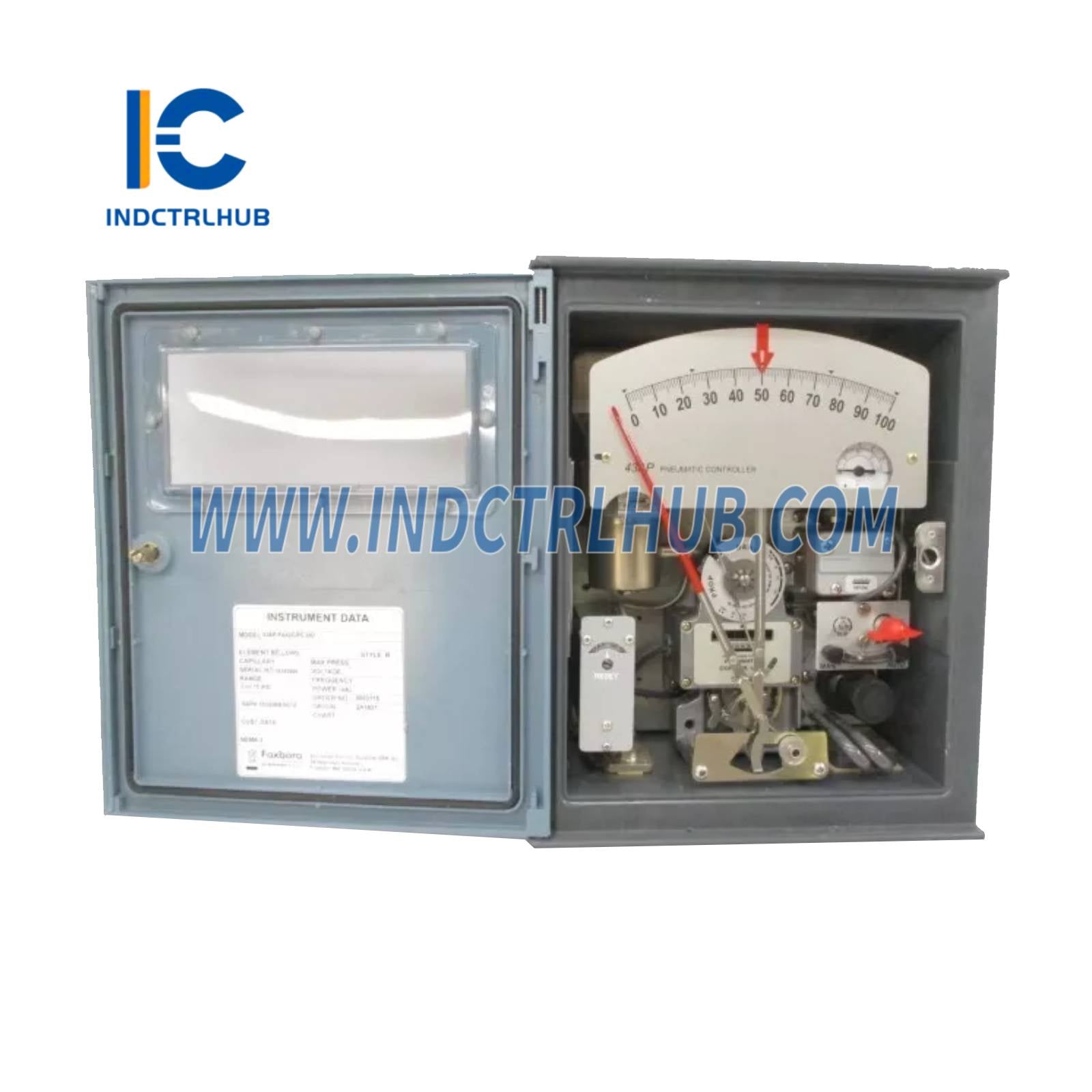

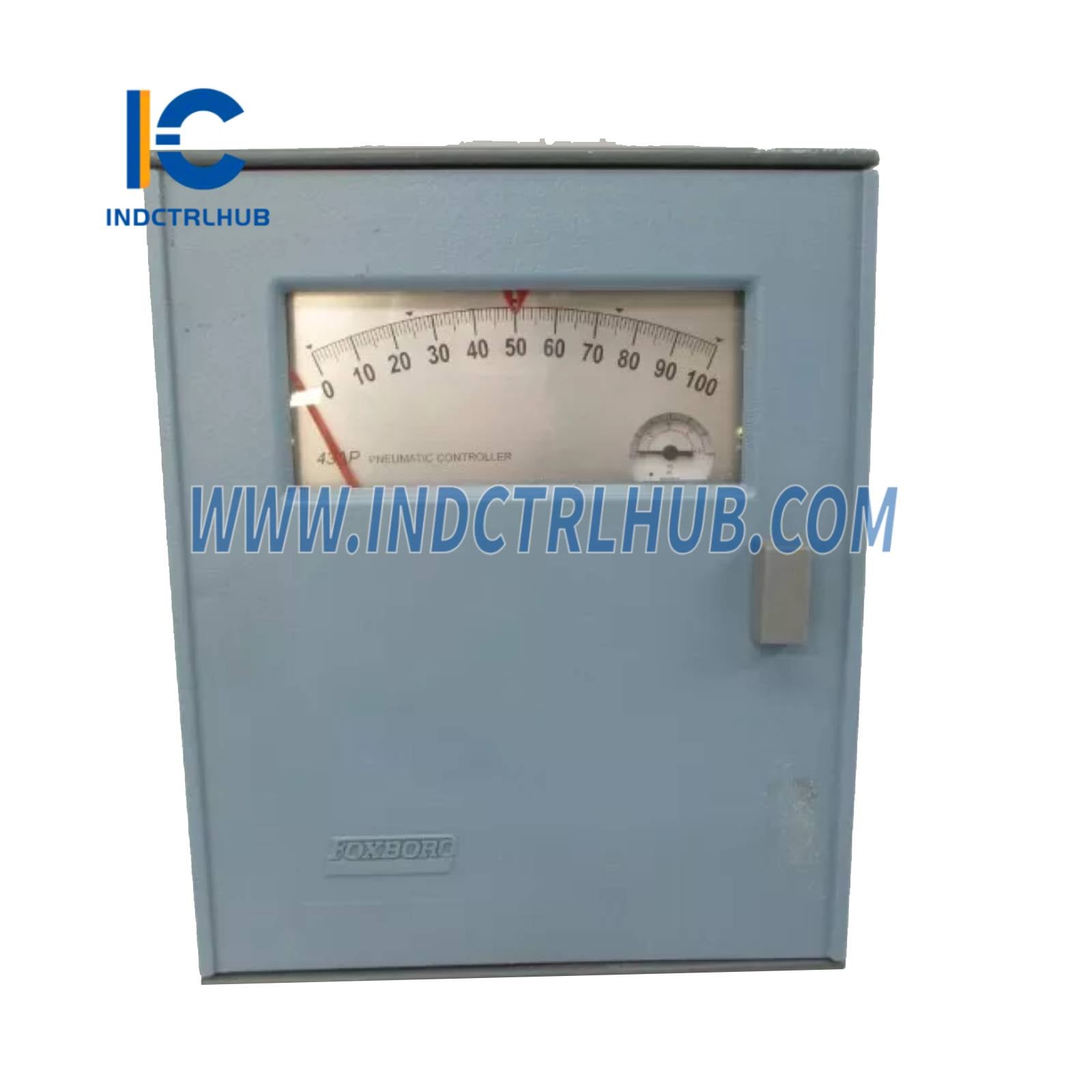

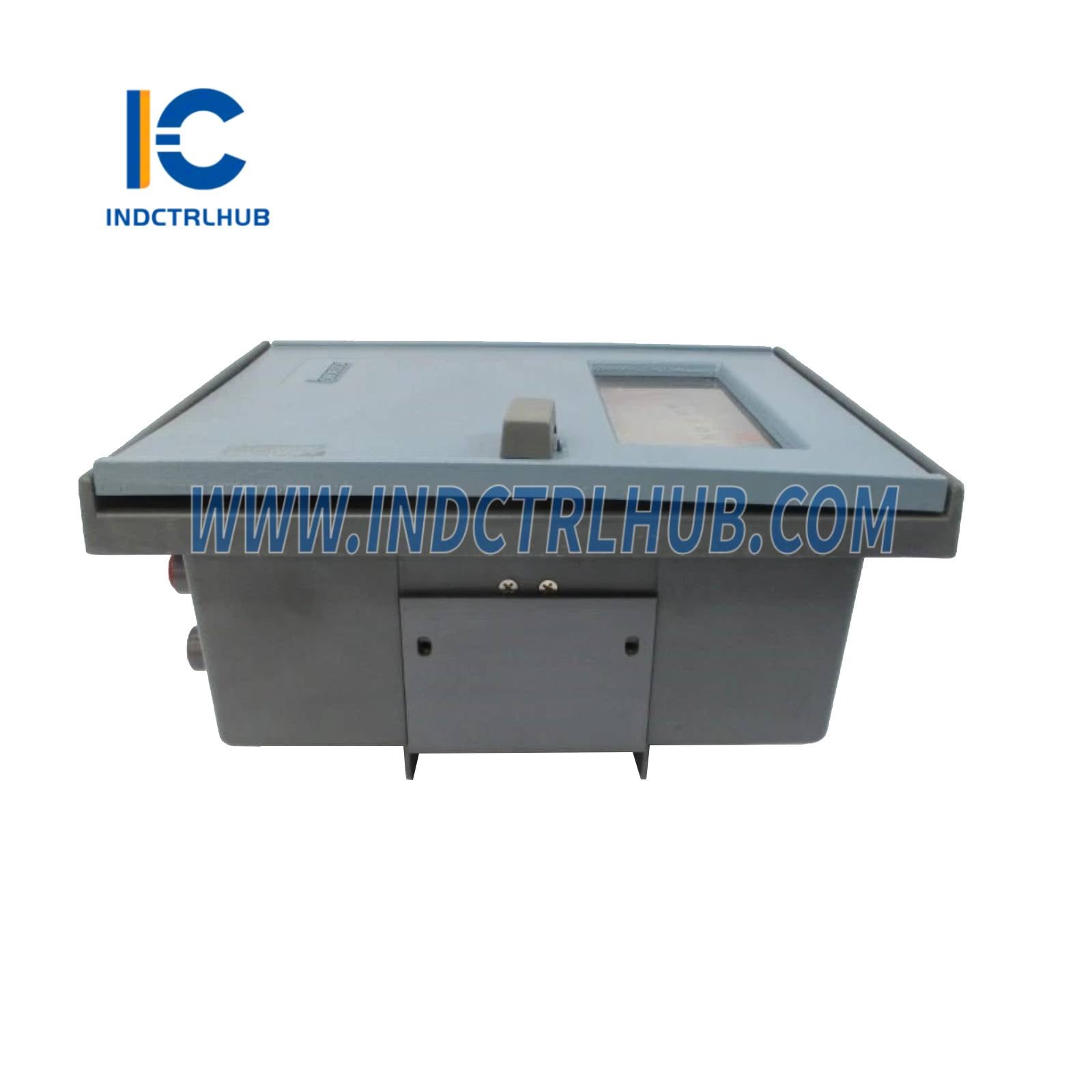

Foxboro 43AP-FA42CPC pneimatiskais indikācijas regulators
Produkta pārskats
- Foxboro 43AP-FA42CPC ir pneimatiskā indikācijas regulators no 43AP sērijas, ko ražo Foxboro, tagad daļa no Schneider Electric. Šis daudzpusīgais instruments kontrolē procesa mainīgos lielumus, piemēram, spiedienu, temperatūru, plūsmu un līmeni, nosakot atšķirību starp procesa mērījumu un tā iestatījumu, radot proporcionālu pneimatisko izejas signālu. To izmanto rūpnieciskās lietojumprogrammās, tostarp naftas un gāzes, ķīmiskās apstrādes un elektroenerģijas ražošanas nozarēs, lai nodrošinātu uzticamu procesa kontroli prasīgos apstākļos.
Tehniskās specifikācijas
- 43AP-FA42CPC ir šādas specifikācijas, balstoties uz nozares avotiem:
| Specifikācija | Detaļas |
|---|---|

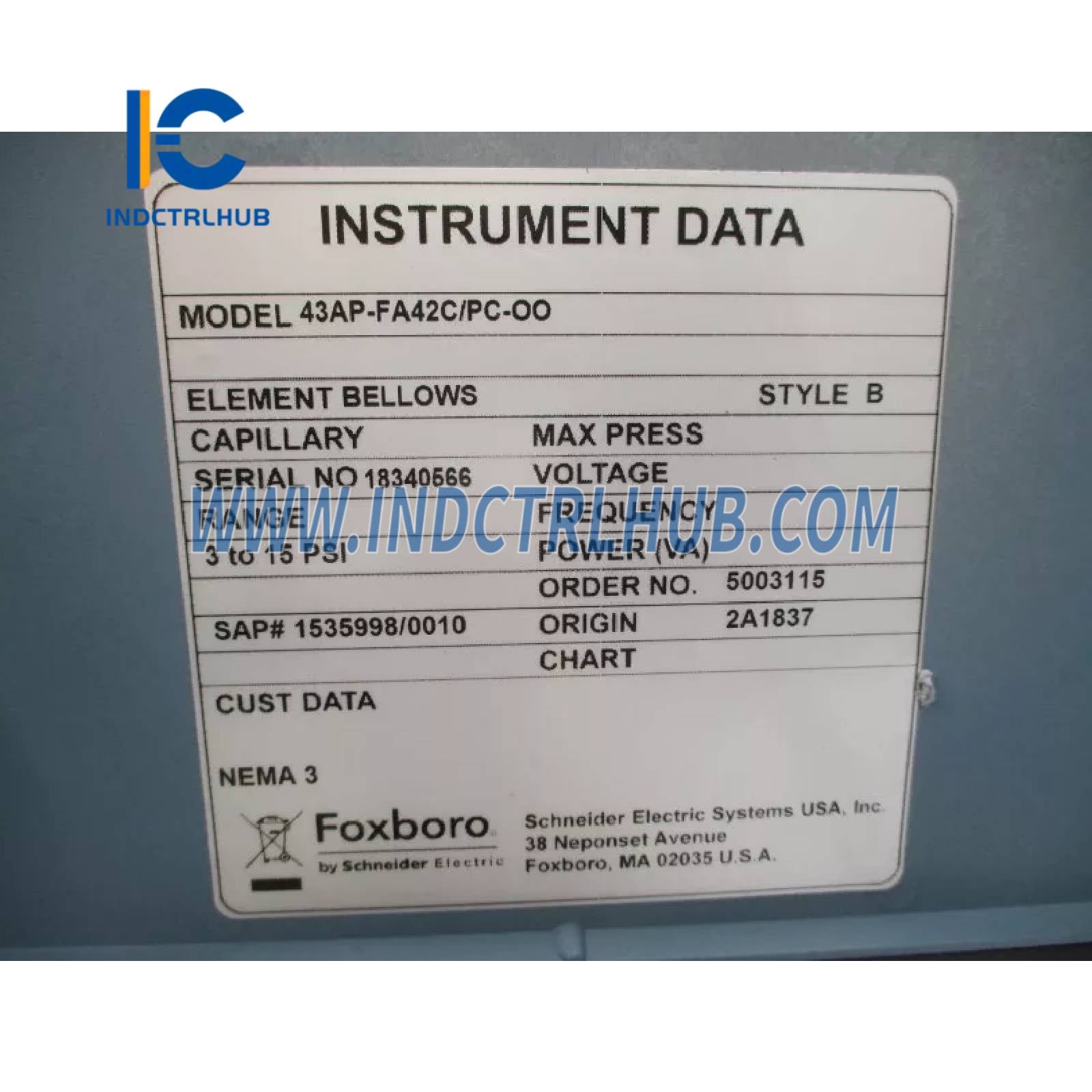

| Modelis/Daļas numurs | 43AP-FA42CPC |
| Ražotājs | Foxboro (Schneider Electric) |
| Apraksts | Pneimatiskā indikācijas regulators, proporcionālā vadība, 3–15 psi izeja |
| Sērija | 43AP |
| Funkcija | Kontrolē procesa mainīgos lielumus (spiediens, temperatūra, plūsma, līmenis) ar pneimatisko izeju |
| Kontroles režīmi | Proporcionāls, proporcionāls + integrāls, proporcionāls + atvasinājums, ieslēgts-izslēgts, diferenciālais spraugs, automātiska izslēgšana |
| Izejas signāls | 3–15 psi (20–100 kPa vai 0,2–1,0 bārs) |
| Piegādes spiediens | 20 psi (140 kPa) nominālais |
| Gaisa patēriņš | 0,3 scfm (0,5 m³/h) standarta apstākļos |
| Ievades elementi | Dažādi (piemēram, pūšļi, burdona caurules, spirālveida elementi; misiņa hidrons specifiskiem diapazoniem) |
| Klāsts | Konfigurējams, piemēram, 0–5000 mm H₂O (kā modeļa variantā), atkarībā no elementa |
| Precizitāte | ±0.5% no diapazona (atkarībā no elementa) |
| Vadības regulēšana | Proporcionālā josla: 5–500% Integrāls (Atiestatīšana): 0.01–50 minūtes Atvasinājums: 0.05–50 minūtes |
| Pārslēgšanās pārnesums | Bez sitieniem, 2 pozīciju slēdzis ar līdzsvara mērītāju un regulatoru |
| Korpuss | Stikla šķiedras pastiprināts korpuss, ar blīvi aprīkotas durvis, triecienizturīgs polikarbonāta logs |
| Korpusa klasifikācija | IEC IP53, NEMA 3. tips |
| Materiāli | Korpuss: stikla šķiedras pastiprināts poliesteris Logs: polikarbonāts Mērīšanas elements: misiņš, nerūsējošais tērauds vai Monel (atkarībā no konfigurācijas) |
| Montāža | Panelis, plakana virsma, vertikāla caurule (DN 50 vai 2 collas) vai caurules gals |
| Savienojumi | 1/4 NPT gaisa padevei un izvadei |
| Vides specifikācijas | Darba temperatūra: -20°C līdz +70°C (-4°F līdz +158°F) Uzglabāšanas temperatūra: -40°C līdz +85°C (-40°F līdz +185°F) Relatīvais mitrums: 5% līdz 95%, bez kondensāta |
| Izmēri | Aptuveni 330 mm (A) x 150 mm (P) x 200 mm (D) |
| Svars | Aptuveni 5.1 kg (11.2 lb) |
| Sertifikāti | CE, atbilst piemērojamajiem rūpniecības standartiem |
