Product Description

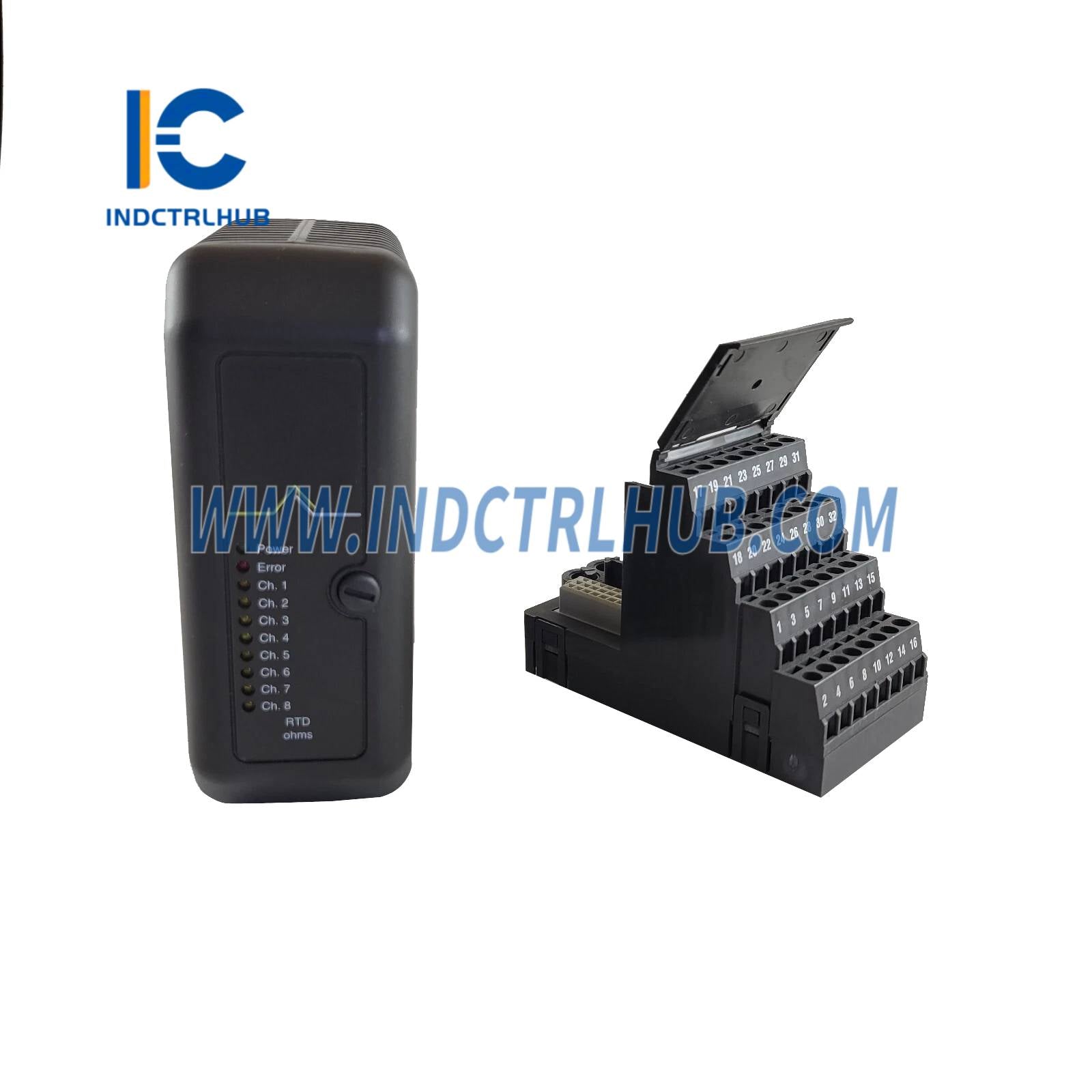

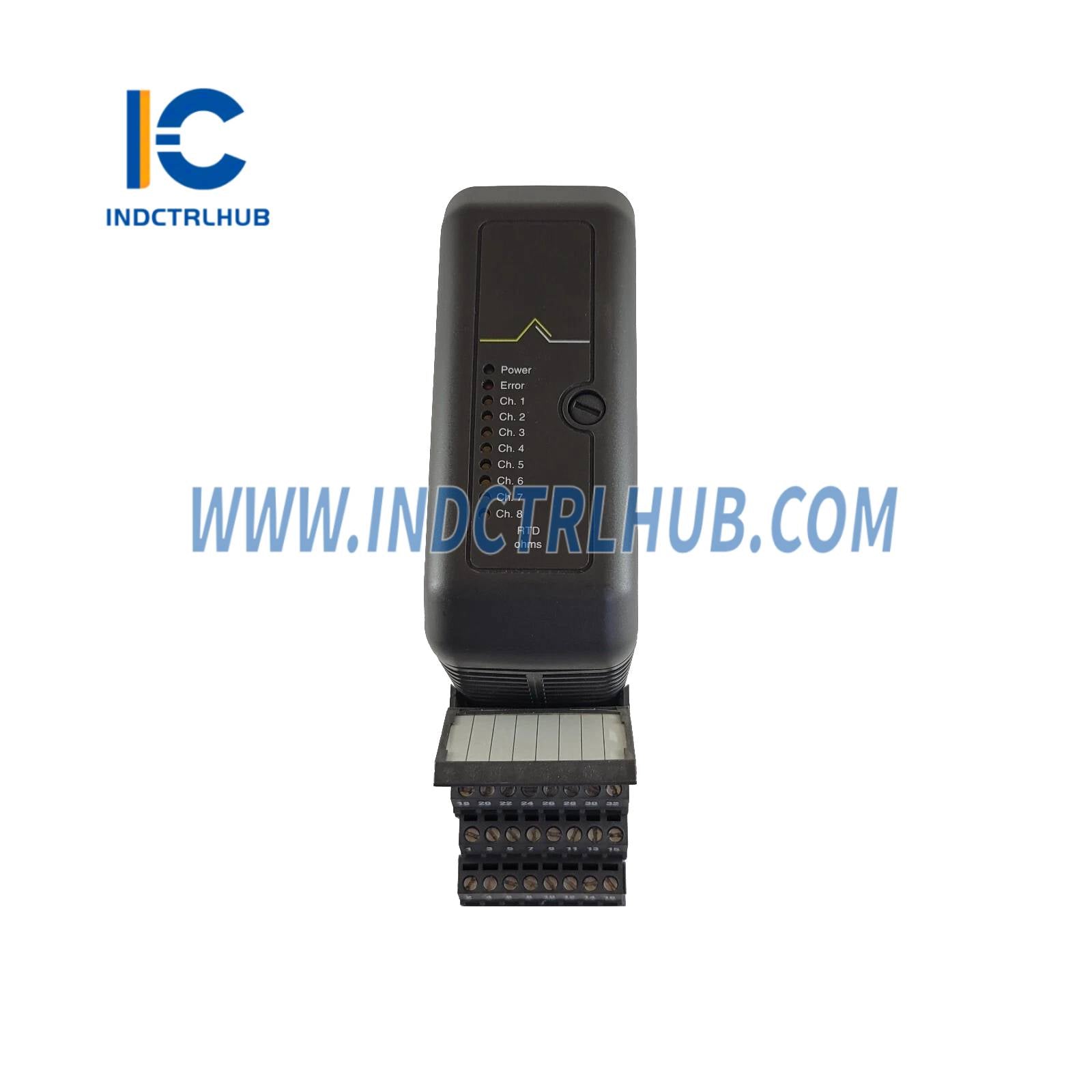

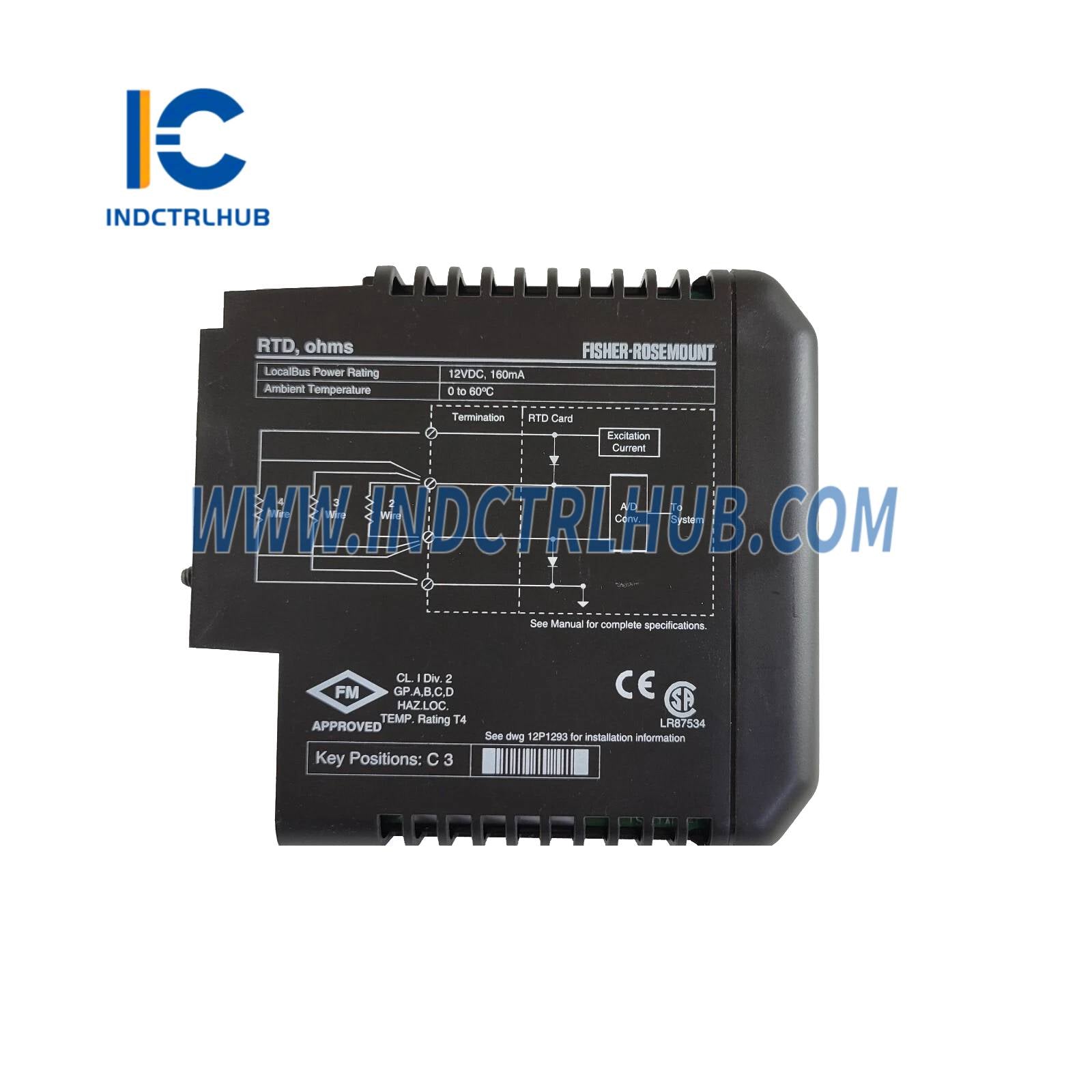

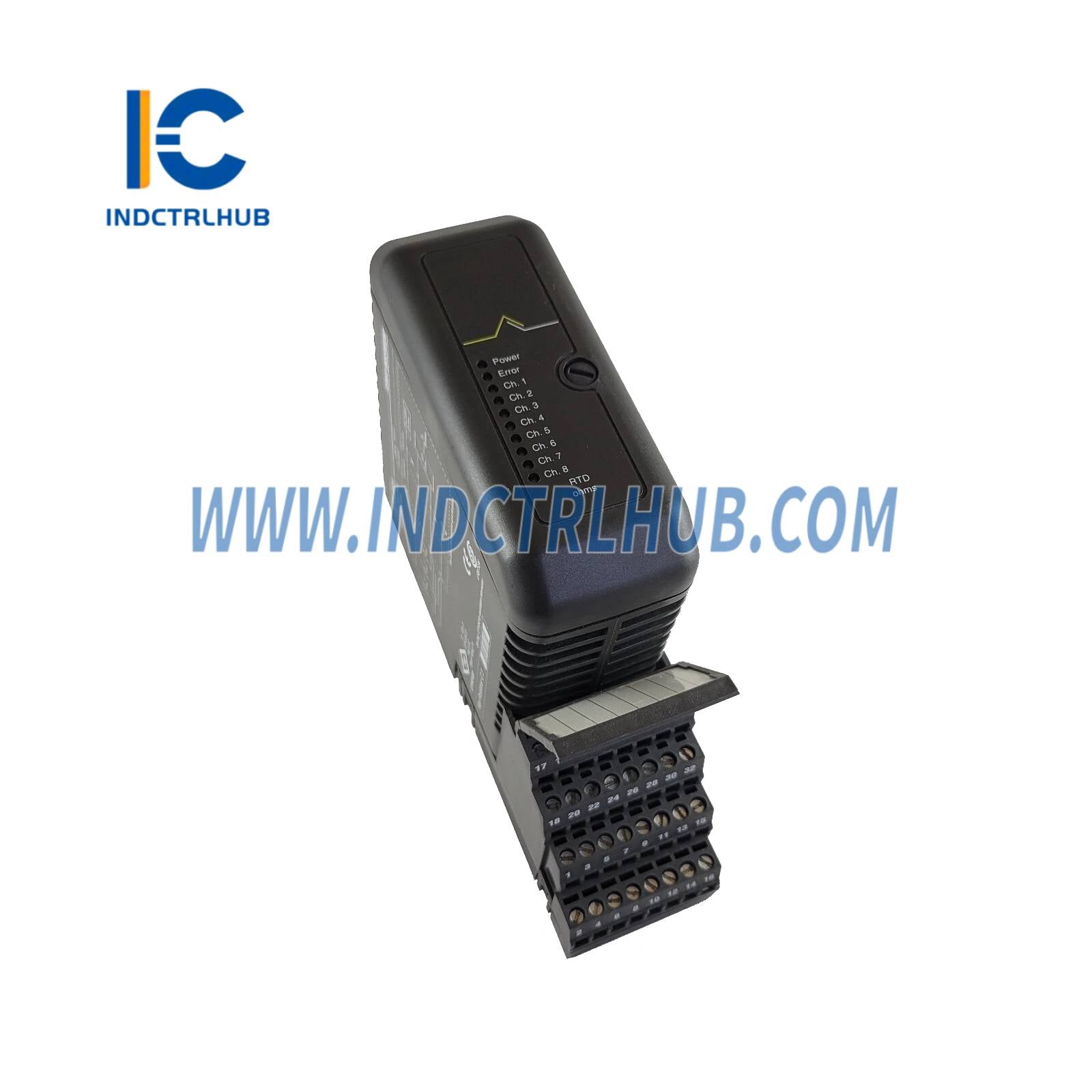

Emerson VE4003S6B1 DeltaV M-sērijas RTD ieejas modulis
- Ražotājs: Emerson
- Modelis/Daļas numurs: VE4003S6B1 (Alternatīvs: KJ3231X1-BA1, 12P2830X)

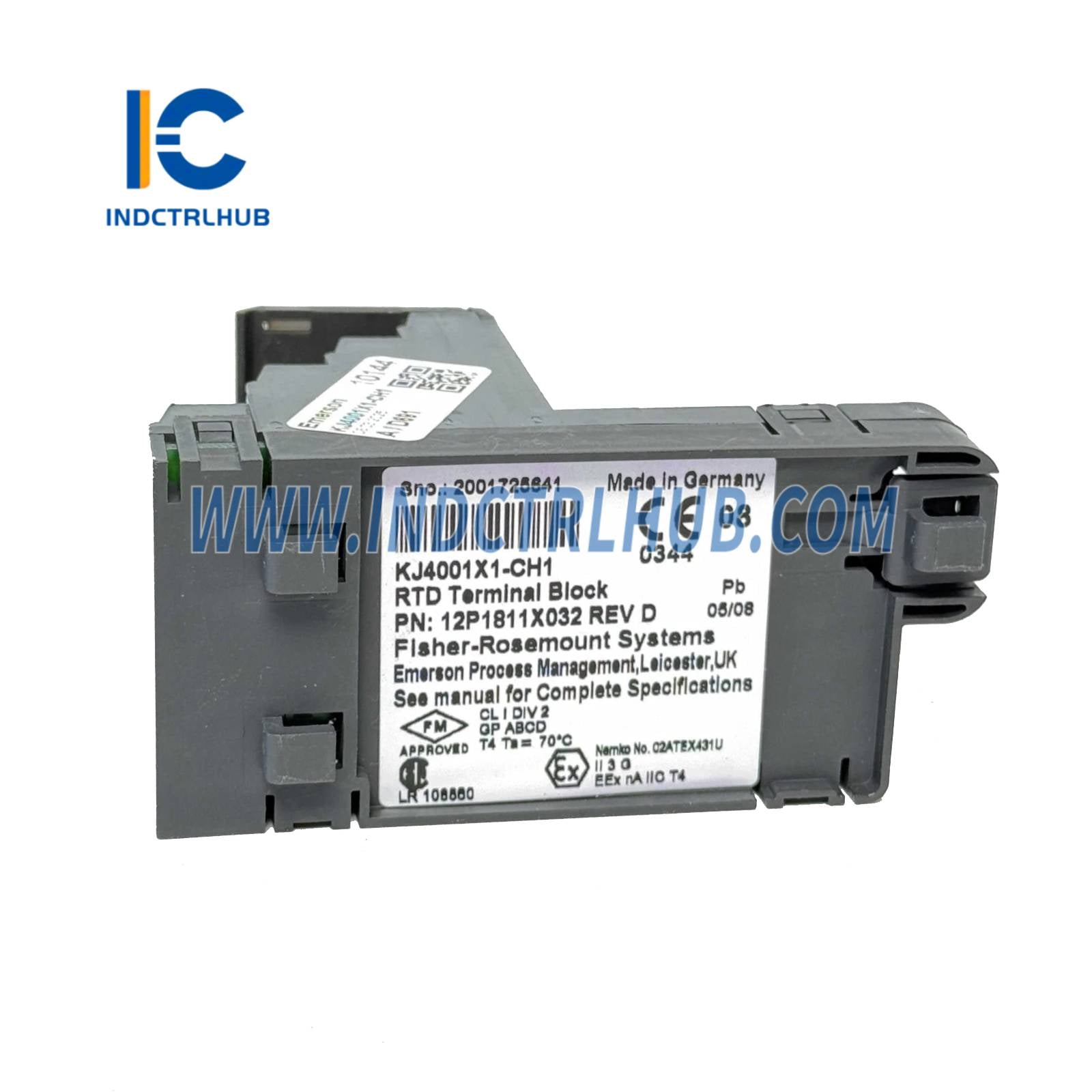

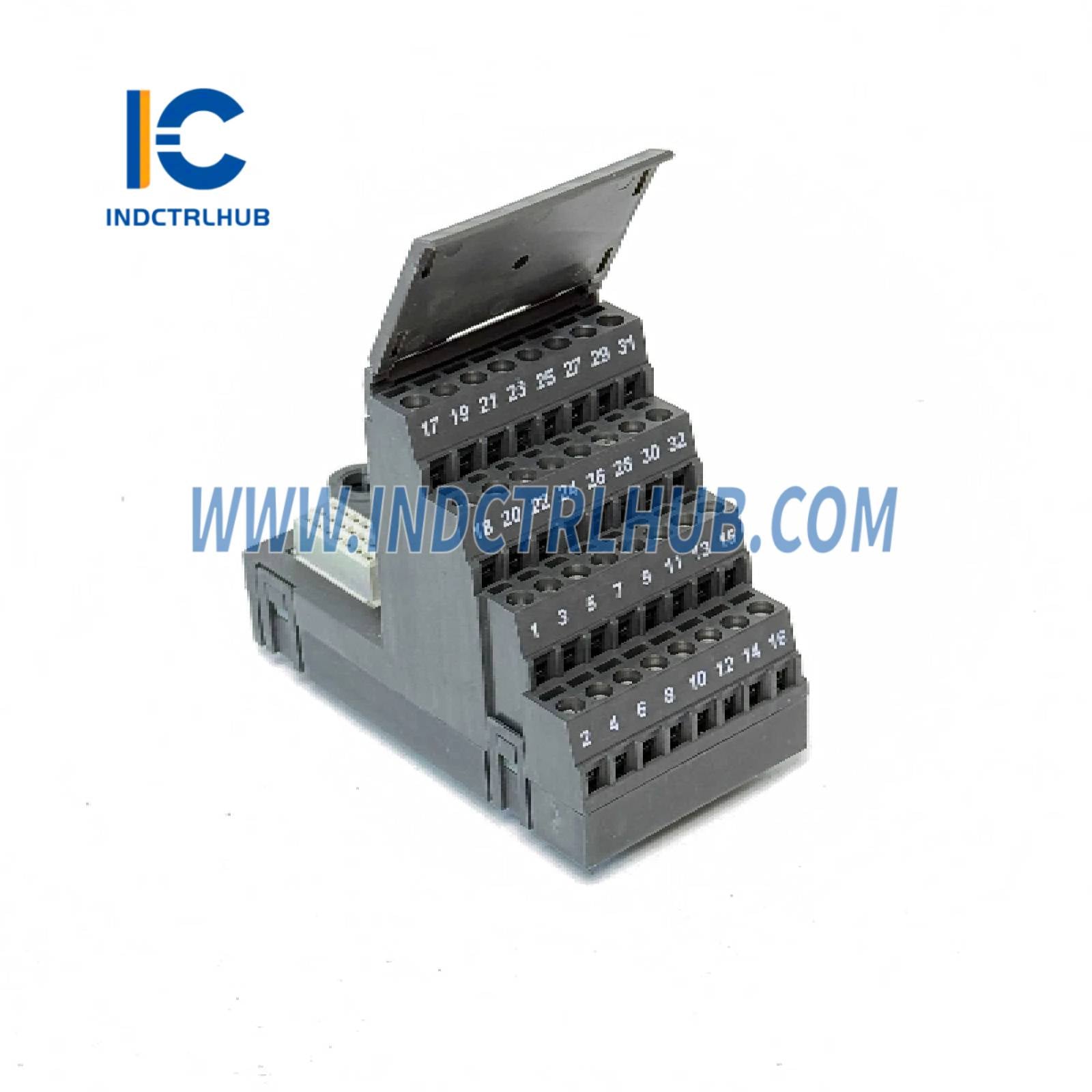

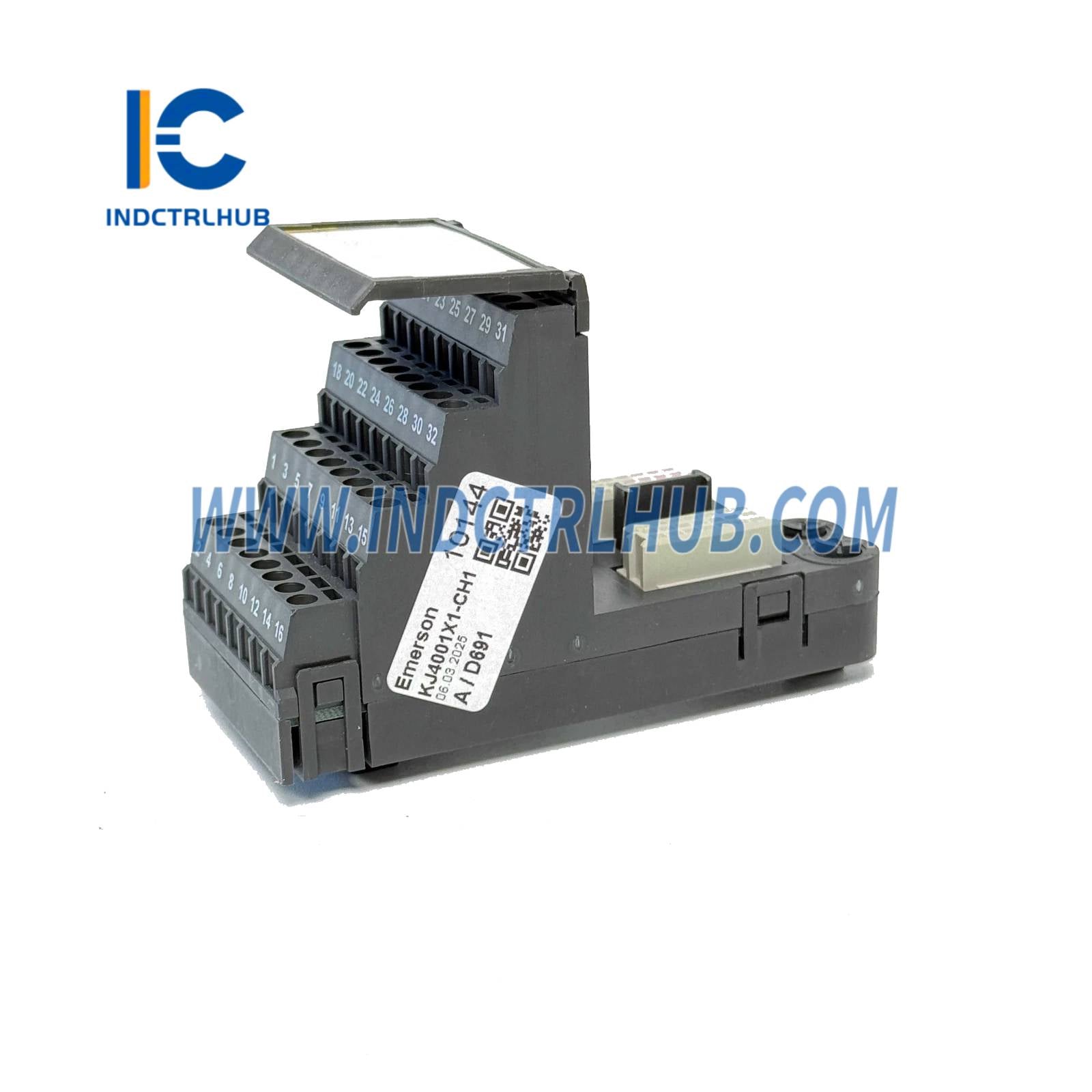

- Apraksts: M-sērijas pretestības temperatūras ierīces (RTD) ieejas modulis, 8 kanāli, ar RTD terminācijas bloku
Pārskats
- Emerson VE4003S6B1 ir M-sērijas RTD ieejas modulis, kas paredzēts DeltaV izkliedētās vadības sistēmai. Tas nodrošina 8 kanālu ieeju pretestības temperatūras ierīcēm (RTD) un ietver RTD terminācijas bloku drošām savienojumu izveidēm. Modulis apstrādā temperatūras signālus no RTD sensoriem rūpnieciskās automatizācijas lietojumos, piemēram, naftas un gāzes, ķīmijas un elektroenerģijas ražošanas nozarēs, nodrošinot precīzu temperatūras uzraudzību.
Tehniskās specifikācijas
| Specifikācija | Detaļas |
|---|---|
| Modelis | VE4003S6B1 (KJ3231X1-BA1) |
| Sērija | DeltaV M-sērija |
| Tips | RTD ieejas modulis, 8 kanāli, ar RTD terminācijas bloku |
| Kanāli | 8 RTD ieejas kanāli |
| Ieejas signāls | 2-vadu, 3-vadu vai 4-vadu RTD (Pt100, Pt200, Pt500, Ni120, Cu10) |
| Temperatūras diapazons | -200°C līdz +850°C (atkarībā no RTD tipa) |
| LocalBus barošana | 12 VDC pie 150 mA |
| Lauka ķēdes barošana | 24 VDC pie 100 mA |
| Svars | 0.4 kg |
| Darbības temperatūra | -40°C līdz +70°C |
| Uzglabāšanas temperatūra | -40°C līdz +85°C |
| Relatīvais mitrums | 5% līdz 95%, bez kondensāta |
| Aizsardzības klase | IP20 |
| Gaisa piesārņotāji | ISA-S71.04-1985 G3 klase, konformālais pārklājums |
| Montāža | T-tipa DIN sliede, uz I/O nesēja |
| Sertifikāti | CE, CSA, FM, ATEX, IECEx, Jūras sertifikāti (ABS, DNV) |
| Sistēmas saderība | DeltaV v10.3 vai jaunāka |
Papildu informācija
- Funkcionalitāte: VE4003S6B1 apstrādā astoņas RTD ieejas, atbalstot 2-vadu, 3-vadu vai 4-vadu konfigurācijas dažādiem RTD tipiem (Pt100, Pt200, Pt500, Ni120, Cu10). RTD terminācijas bloks nodrošina drošu un efektīvu vadu savienošanu. Modulis atbalsta karsti maināmu uzstādīšanu, ļaujot veikt apkopi bez sistēmas dīkstāves, un ietver diagnostiku, lai atklātu kļūmes, piemēram, atvērtas ķēdes vai sensora bojājumus.
- Vides izturība: Izstrādāts skarbiem rūpnieciskajiem apstākļiem, modulis ir aprīkots ar konformālo pārklājumu, lai aizsargātu pret gaisa piesārņotājiem, un darbojas uzticami ekstremālos temperatūras, trieciena un vibrācijas apstākļos. Tas ir piemērots uzstādīšanai bīstamās zonās, tostarp 2. zonā.
